Red Lion Sixnet EB-PSE - Injecteur PoE industriel 24 V ou 48 V rail DIN
- Injecteur PoE IEEE 802.3af, 15,4 W par voie, 1 ou 2 voies
- Entrée 18 à 30 VDC (24V-1) ou 45 à 56 VDC (48V-2)
- Ethernet 10/100BaseTX transparent
- IP30 rail DIN, -40 à +75 °C
- Garantie 5 ans
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Ethernet |
| Usage | Réseau industriel, Sécurité des locaux |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Nombre de ports Ethernet | 2 ports, 3 à 5 ports |
| Fonctions réseau | PoE (fournit l’alimentation) |
| Certifications | Atex, UL / cUL |
| Variante | 24V-1 (1 port, entrée 18 à 30 VDC) ou 48V-2 (2 ports, entrée 45 à 56 VDC) ; A paires libres, B paires de signal |
| Autonomie | Sans objet (alimenté) |
| Connecteur | RJ45, bornier d’alimentation débrochable |
| Puissance PoE | 15,4 W par port, IEEE 802.3af |
| Température de fonctionnement | -40 à +75 °C |
| Version | 24 VDC, PoE paires libres, 24 VDC, PoE paires de signal, 48 VDC double PoE, paires libres, 48 VDC double PoE, paires de signal |
- Aucune (filaire)
- Ethernet
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai à la commande
- Conseil technique avant-vente
- Tarifs selon les quantités
Le Red Lion Sixnet EB-PSE est un injecteur PoE industriel qui ajoute une alimentation 48 VDC sur un ou deux câbles Ethernet, pour alimenter caméras, points d'accès ou modules d'E/S par le même câble que les données. Il se monte sur rail DIN dans l'armoire, sans réglage.
Il convient quand le switch en place n'est pas PoE : on garde l'infrastructure et on ajoute l'alimentation seulement sur les liaisons utiles. Il complète nos switchs PoE industriels.
Points forts de l'EB-PSE
- PoE IEEE 802.3af (PSE), jusqu'à 15,4 W par voie, détection automatique de l'équipement alimenté

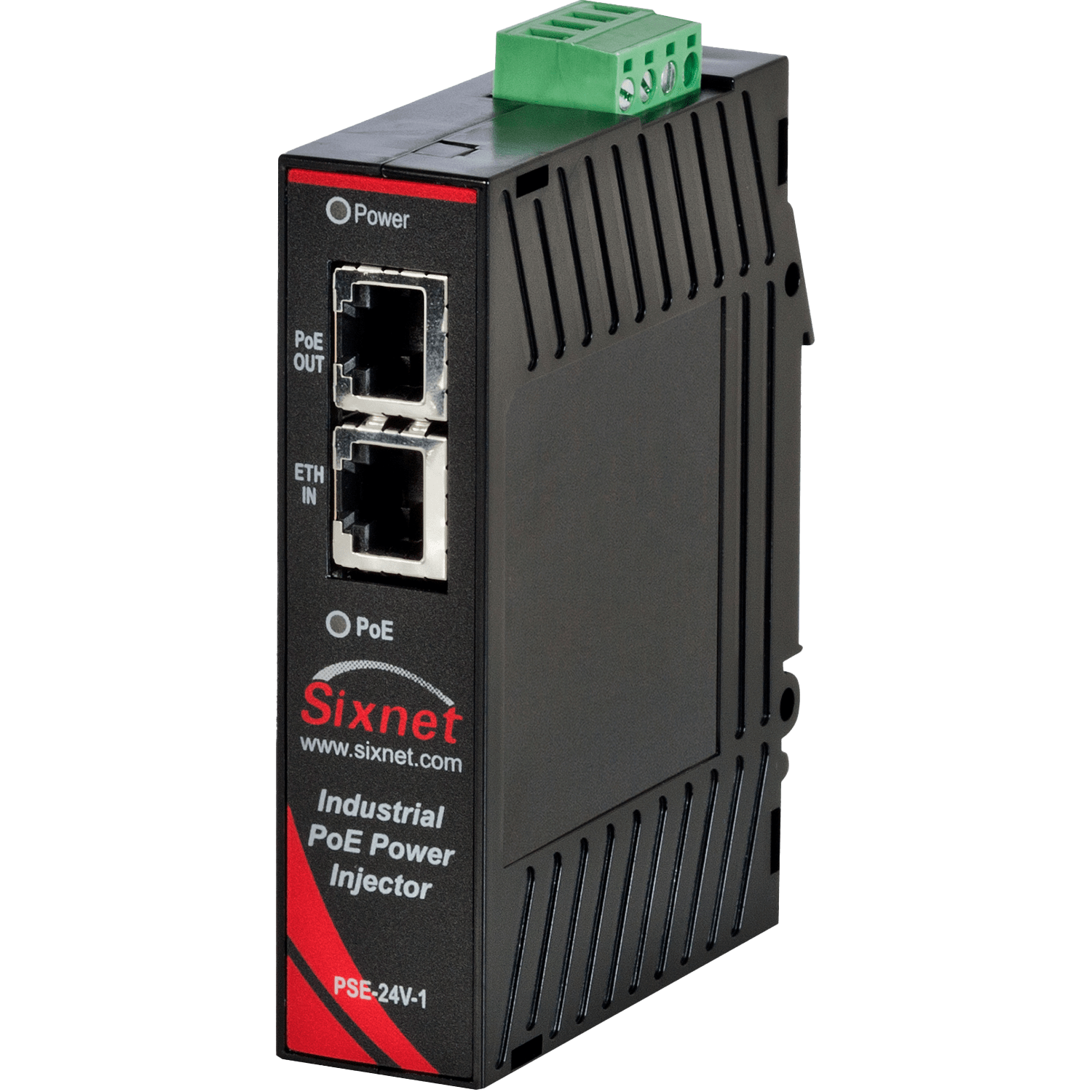

- Version 24V-1 : fonctionne sur 18 à 30 VDC sans convertisseur DC/DC séparé

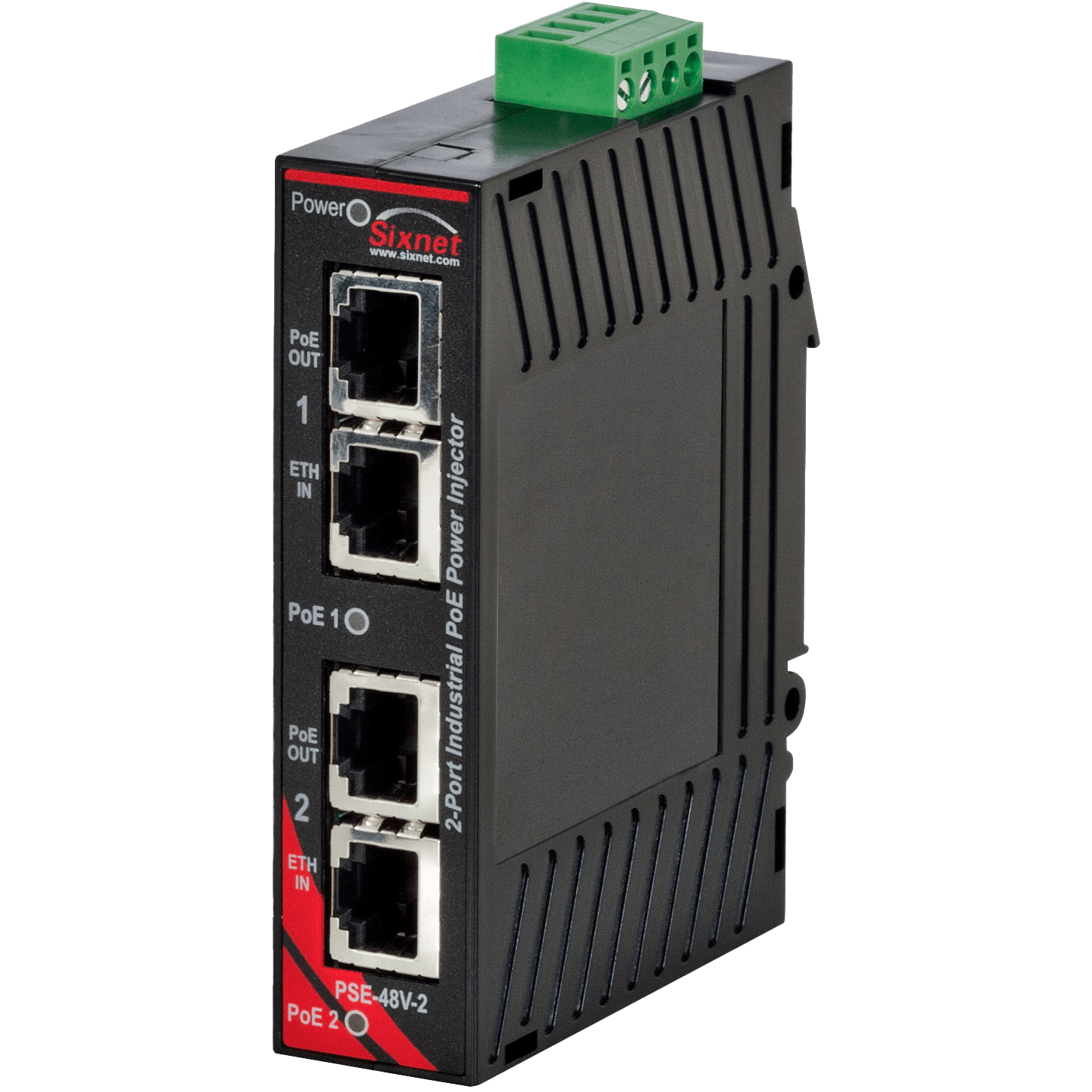

- Version 48V-2 : deux injecteurs dans un boîtier, entrée 45 à 56 VDC
- Protections contre surchauffe, surintensité, surtension, sous-tension et transitoires (15 000 W crête)
- Fonctionnement de -40 à +75 °C avec démarrage à froid
- Boîtier IP30 de 25 mm de large, rail DIN ou panneau, MTBF supérieur à 1 000 000 h
Applications en bâtiment et sur site technique
- Ajout d'une caméra IP ou d'un interphone sur un réseau existant non PoE, en parking ou en entrée de site.
- Alimentation d'un point d'accès Wi-Fi en entrepôt logistique depuis l'armoire 24 V.
- Modules d'E/S PoE en local technique, sans alimentation locale à tirer.
Intégration et compatibilité
Chaque voie dispose de deux RJ45 10/100BaseTX : une entrée Ethernet depuis le switch, une sortie données et alimentation vers l'équipement. L'injecteur est transparent pour tous les protocoles IEEE 802.3 : BACnet/IP, Modbus TCP, vidéo ou SNMP passent sans modification. Pour un équipement non PoE en bout de ligne, le séparateur EB-PD-24V-1 restitue du 24 VDC. Pour les sources 48 V, voir nos alimentations.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| EB-PSE-24V-1A | Entrée 18 à 30 VDC, 1 port PoE sur paires libres 4-5 / 7-8 (mode B) | Armoire 24 V existante, câble 4 paires |
| EB-PSE-24V-1B | Entrée 18 à 30 VDC, 1 port PoE sur paires de données 1-2 / 3-6 (mode A), sur commande | Câblage à 2 paires seulement |
| EB-PSE-48V-2A | Entrée 45 à 56 VDC, 2 ports PoE sur paires libres (mode B) | Deux équipements depuis une alimentation 48 V |
| EB-PSE-48V-2B | Entrée 45 à 56 VDC, 2 ports PoE sur paires de données (mode A), sur commande | Deux équipements sur câblage 2 paires |
Caractéristiques techniques
| PoE | IEEE 802.3af, PSE, 48 VDC, 15,4 W par voie ; déconnexion AC (24V-1) ou DC (48V-2) |
|---|---|
| Ports | 2 RJ45 par voie (Ethernet entrée, PoE sortie), 10/100BaseTX IEEE 802.3 / 802.3u |
| Alimentation | 24V-1 : 18 à 30 VDC, 20 W max, entrée simple ou double ; 48V-2 : 45 à 56 VDC, 31 W max |
| Déclassement | Version 24 V : 1 W par tranche de 2 °C au-dessus de 60 °C |
| Protection | Transitoires 15 000 W crête, pointes 5 000 W |
| Températures | -40 à +75 °C en fonctionnement, -40 à +85 °C en stockage |
| Humidité | 5 à 95 % HR sans condensation |
| Boîtier | Lexan, IP30, rail DIN ou panneau |
| Dimensions, poids | 100 x 25 x 83 mm, 170 g environ |
| Normes visées | UL 508, CSA C22.2/14, EN 61010-1, FCC partie 15, EN 61000-6-4, IEC 61000-6-2, Classe I Division 2, ATEX zone 2 (EN 60079-15) |
| Garantie | 5 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- Ethernet
- Usage
- Sécurité des locaux, Réseau industriel
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Nombre de ports Ethernet
- 2 ports, 3 à 5 ports
- Fonctions réseau
- PoE (fournit l'alimentation)
- Certifications
- Atex, UL / cUL
- Variante
- 24V-1 (1 port, entrée 18 à 30 VDC) ou 48V-2 (2 ports, entrée 45 à 56 VDC) ; A paires libres, B paires de signal
- Autonomie
- Sans objet (alimenté)
- Connecteur
- RJ45, bornier d'alimentation débrochable
- Puissance PoE
- 15,4 W par port, IEEE 802.3af
- Température de fonctionnement
- -40 à +75 °C
- Version
- 24 VDC, PoE paires libres, 24 VDC, PoE paires de signal, 48 VDC double PoE, paires libres, 48 VDC double PoE, paires de signal
Contenu et accessoires compatibles
Alimentations EB-PS-AC48-75 (75 W) et EB-PS-AC48-120 (120 W), séparateur PoE EB-PD-24V-1. Autres produits sur la page Red Lion.
Documentation
Questions fréquentes
Quelle version choisir entre 24 V et 48 V ?
L'EB-PSE-24V-1 se branche sur le 24 VDC déjà présent dans l'armoire et élève la tension pour alimenter un port PoE. L'EB-PSE-48V-2 demande une source 45 à 56 VDC et alimente deux ports dans un seul boîtier.
Que signifient les suffixes A et B ?
Les versions A injectent l'alimentation sur les paires libres du câble (broches 4-5 et 7-8). Les versions B, sur commande spéciale, utilisent les paires de données 1-2 et 3-6, ce qui convient aux câbles à 4 conducteurs.
Quelle puissance est disponible pour l'équipement alimenté ?
Jusqu'à 15,4 W par port selon IEEE 802.3af. Sur la version 24 V, la puissance se réduit de 1 W par tranche de 2 °C au-dessus de 60 °C.
Demander un devis pour l'EB-PSE
Indiquez la tension disponible et le nombre d'équipements à alimenter : réponse sous 24 h ouvrées avec conseil technique. Les tarifs dépendent des quantités.
Produits similaires
Voir toute la catégorie
Dragino IBPv1 - Batterie de secours 6 Ah pour passerelle LoRaWAN
- LoRaWAN
- Tension
- Pile ou batterie intégrée
HWgroup Adaptateur secteur 24 V - Alimentation murale EU pour HWgroup
- Secteur 100-240 V AC
Milesight alimentation UG56 - Câble USB-C, adaptateur et convertisseur DC
- USB
Autres produits Red Lion
Toute la gamme Red Lion
Red Lion Sixnet EB-5ES-PSE - Switch PoE industriel non manageable 5 ports
- Aucune (filaire)
- Ethernet
- Fibre optique
Red Lion Graphite - Écran IHM tactile modulaire et convertisseur de protocoles
- Aucune (filaire)
- Ethernet
- RS-485

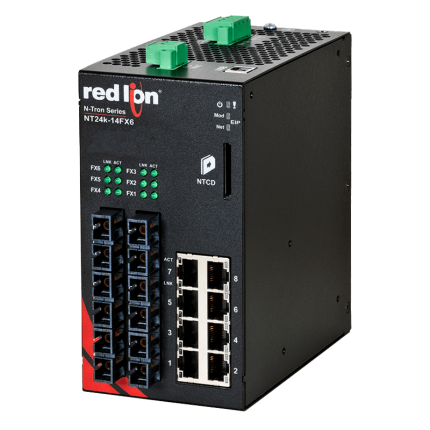

Red Lion N-Tron NT24K-14FX - Switch manageable 14 ports, 6 fibres 100 Mbit/s
