Réf. X-PINJECTControlByWEB X-PINJECT - Injecteur d'alimentation pour bus d'extension X-400
- Injecte une alimentation 9 à 28 V DC sur le bus d’extension
- 2 connecteurs nappe : entrée côté contrôleur, sortie alimentée
- Communication transmise, alimentation du contrôleur coupée en aval
- Lève la limite de 1,7 A du bus des X-400 et X-600M
| Alimentation | Très basse tension DC (5 à 60 V) |
|---|---|
| Usage | GTB / intégration BMS |
| Compatibilité | ControlByWEB X-400, ControlByWEB X-600M, câble d’extension EXPCBL |
| Connecteur | 2 connecteurs nappe 2 x 5 points (entrée côté contrôleur, sortie alimentée) ; bornier à vis 2 points +Vin / -Vin |
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : environ une semaine
- Conseil technique avant-vente
- Tarifs selon les quantités
L'injecteur ControlByWEB X-PINJECT ajoute une source d'alimentation sur le bus d'extension des contrôleurs X-400 et X-600M. Ces contrôleurs fournissent au plus 1,7 A à leurs modules ; quand une installation compte de nombreux modules relais, cette limite est vite atteinte et l'injecteur prend le relais.

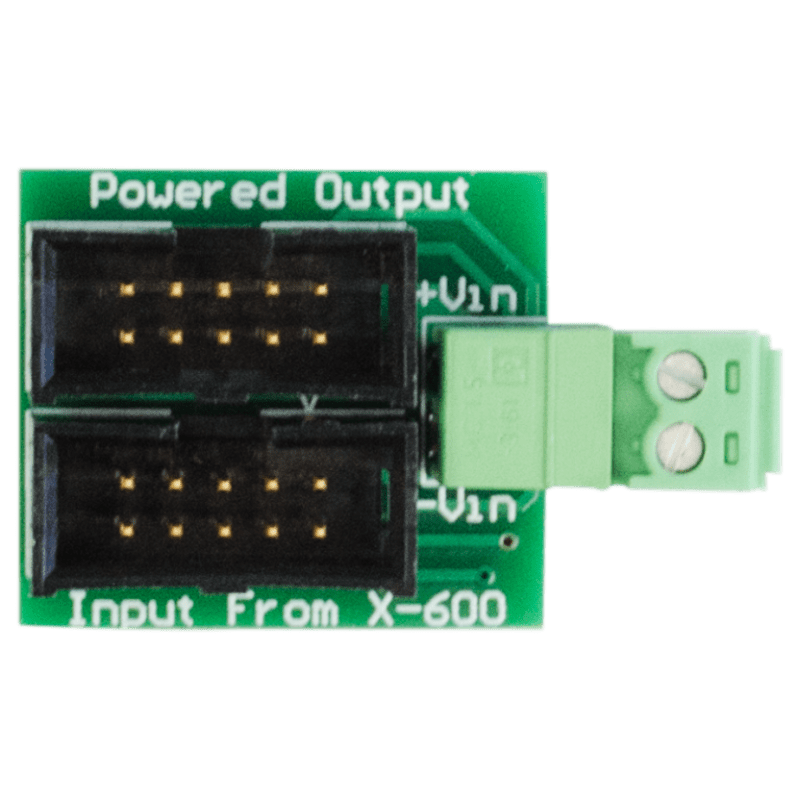

La petite carte comporte deux connecteurs nappe et un connecteur d'alimentation 9 à 28 V DC. Les signaux de communication la traversent, mais l'alimentation venant du contrôleur ne passe pas : l'injecteur alimente tous les modules situés après lui (à sa gauche dans un montage standard).
Points forts du X-PINJECT
- Entrée d'alimentation 9 à 28 V DC indépendante du contrôleur
- 2 connecteurs nappe 2 x 5 points : entrée depuis le contrôleur et sortie alimentée
- Communication du bus transmise sans interruption
- L'alimentation du contrôleur ne traverse pas l'injecteur
- Plusieurs injecteurs possibles sur un même bus
Intégration et compatibilité
Le X-PINJECT s'intercale sur le câble d'extension EXPCBL entre deux groupes de modules. Le câble nappe ne transporte lui-même que 1,7 A : placez un ou plusieurs injecteurs de sorte qu'aucun tronçon ne dépasse cette valeur. Le constructeur recommande d'alimenter le contrôleur et les injecteurs par la même alimentation.
Exemple tiré des manuels ControlByWEB : un X-11s consomme jusqu'à 105 mA sous 24 V DC, si bien qu'une alimentation de 1,75 A limite le bus à 15 modules de ce type. Un injecteur permet d'étendre ce nombre. Retrouvez nos alimentations rail DIN et secteur pour dimensionner la source, et toute la gamme ControlByWEB.
Caractéristiques techniques
| Référence | X-PINJECT |
|---|---|
| Fonction | injection d'alimentation sur le bus d'extension |
| Tension d'entrée | 9 à 28 V DC |
| Connecteurs | 2 connecteurs nappe, 1 connecteur d'alimentation 9 à 28 V DC |
| Courant maximal par tronçon de câble | 1,7 A |
| Contrôleurs compatibles | X-400, X-600M |
Critères de sélection
- Alimentation
- Très basse tension DC (5 à 60 V)
- Usage
- GTB / intégration BMS
- Compatibilité
- ControlByWEB X-400, ControlByWEB X-600M, câble d'extension EXPCBL
- Connecteur
- 2 connecteurs nappe 2 x 5 points (entrée côté contrôleur, sortie alimentée) ; bornier à vis 2 points +Vin / -Vin
Documentation
Questions fréquentes
Quand faut-il un X-PINJECT ?
Dès que la somme des consommations des modules, relais actifs, dépasse 1,7 A sur une portion du bus. Les manuels des modules donnent la consommation de chacun selon la tension.
Quelle alimentation utiliser ?
Une alimentation 9 à 28 V DC, de préférence la même que celle du contrôleur selon la recommandation du constructeur, dimensionnée pour tous les modules en aval de l'injecteur.
Les modules grand format en ont-ils besoin ?
Non. Les X-18s, X-19s et X-20s ont leur propre bornier d'alimentation. L'injecteur sert aux modules compacts alimentés par la nappe.
À propos de ControlByWEB
ControlByWeb est une entreprise américaine spécialisée dans les solutions d'entrées/sorties Ethernet pour la surveillance et le contrôle à distance. Leurs produits intègrent un serveur web, permettant un accès direct via un navigateur sans logiciel supplémentaire.
Voir toute la gamme ControlByWEBDemander un devis pour le X-PINJECT
Envoyez-nous la liste des modules prévus : nous calculons le bilan de courant du bus et vous répondons sous 24 h ouvrées. Les tarifs sont établis selon les quantités.
