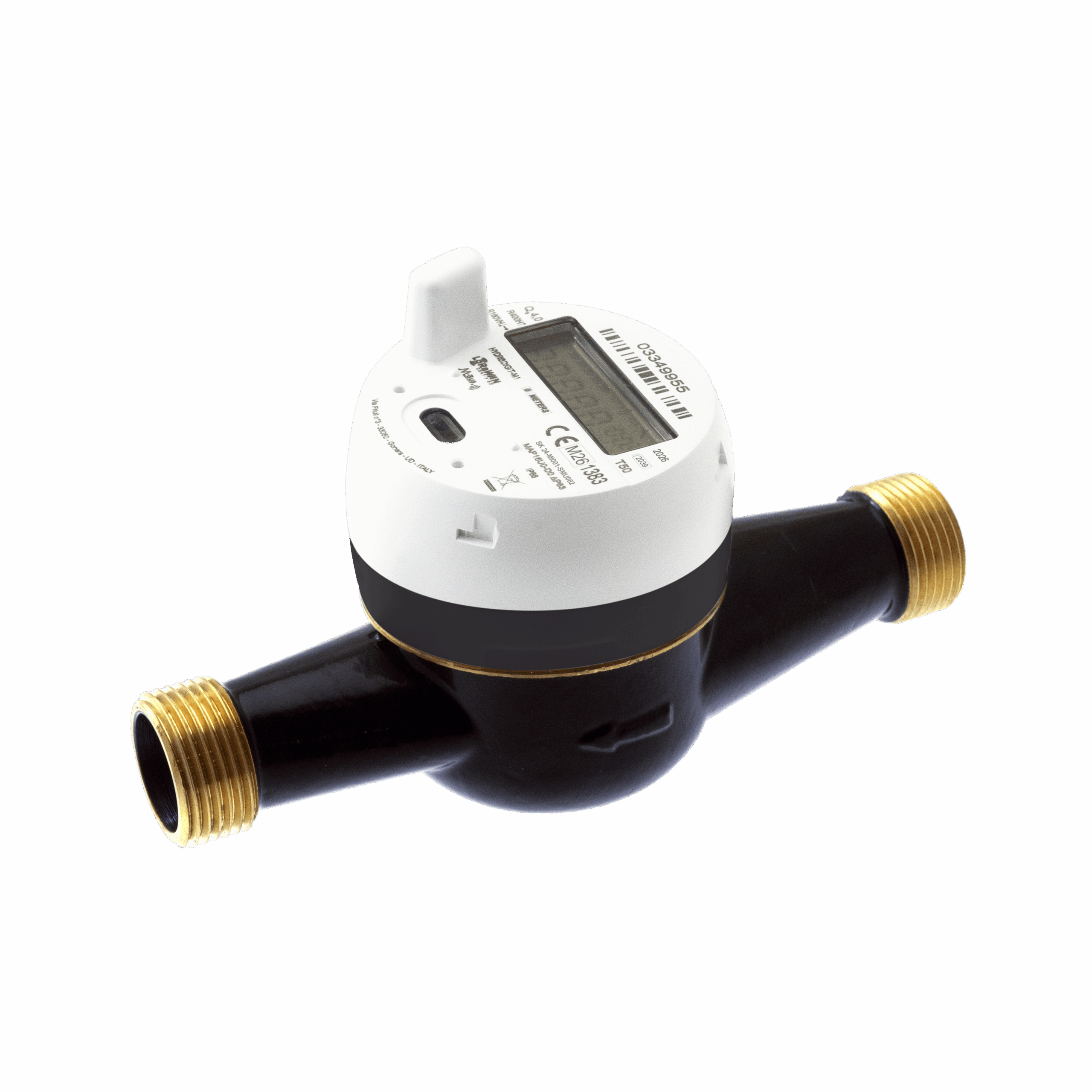

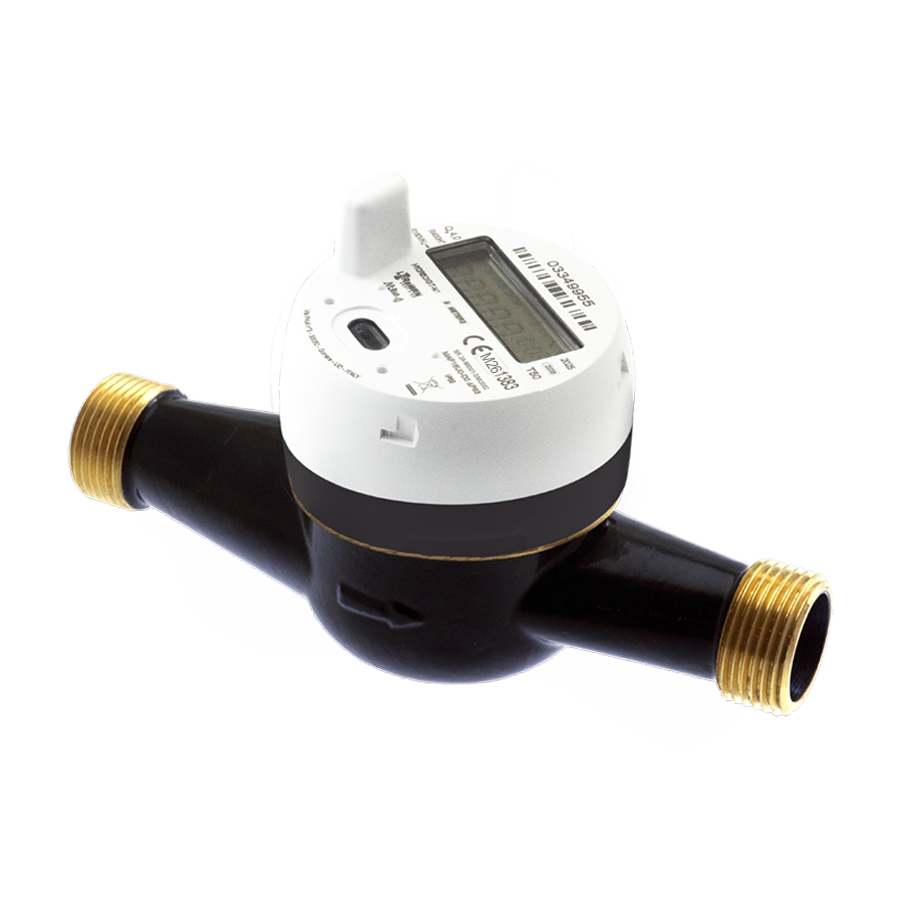

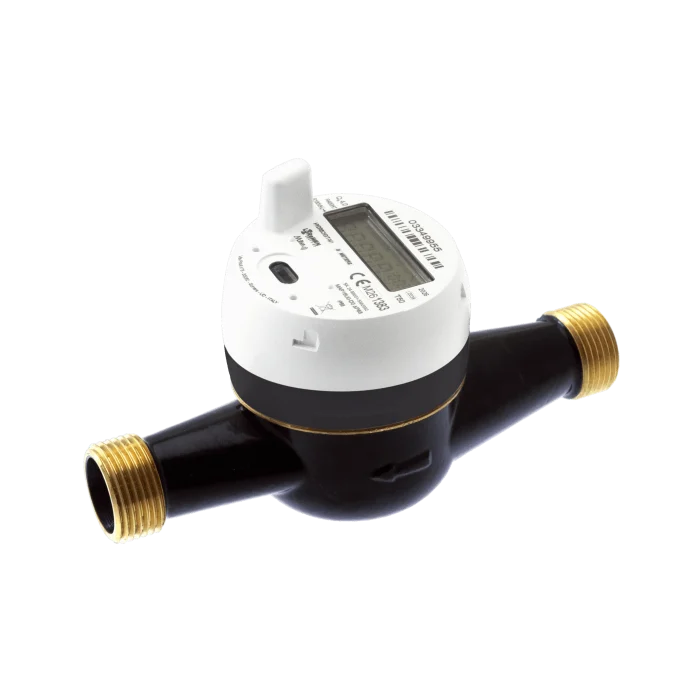

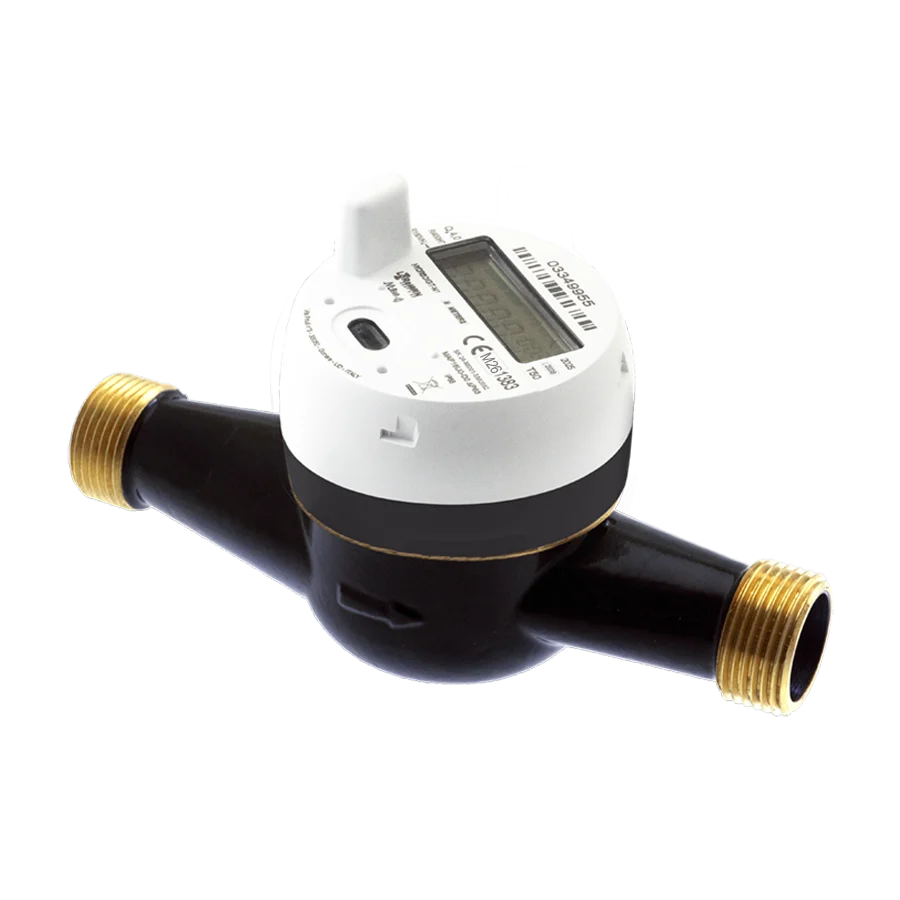

B METERS HYDRODIGIT-M1 - Compteur d'eau à jets multiples LoRaWAN DN15 à DN50
- Compteur d'eau froide à jets multiples MID, six calibres du DN15 au DN50 (Q3 2,5 à 25 m³/h)
- Version COMBO : radios LoRaWAN 1.0.3 classe A et wM-Bus OMS v4 intégrées
- Pile intégrée jusqu'à 13 ans selon la cadence d'émission
- Boîtier IP68, eau de 0,1 à 50 °C, 16 bar, classe R250 horizontale jusqu'au DN32
- Alarmes fuite, rupture, retour d'eau et surdébit transmises par radio
| Connectivité radio | LoRaWAN, wM-Bus |
|---|---|
| Grandeur mesurée | Débit / volume d'eau |
| Usage | Comptage énergétique, Détection de fuite, GTB / intégration BMS |
| Alimentation | Pile ou batterie intégrée |
| Indice de protection | IP68 |
| Type de montage | Sur canalisation |
| Certifications | MID |
| Diamètre nominal (DN) | DN15, DN20, DN25, DN32, DN40, DN50 |
| Plage de mesure | Débit : 10 L/h à 31,25 m³/h (DN15 à DN50) |
| Autonomie | Plus de 10 ans |
| Bande de fréquences | 868 MHz (EU868) |
| Technologie | Jets multiples, lecture inductive de la turbine |
| Raccordement | Filetage EN ISO 228-1 de 3/4" (DN15) à 2"1/2 (DN50), DN50 à brides PN16 en option |
| Classe métrologique | R250 H (DN15 à DN32), R200 H (DN40 et DN50), R400 H ou R160 sur demande |
| Pression maximale | 16 bar |
| Interface locale | Port optique IR IEC 62056-21 |
| Température de l'eau | 0,1 à 50 °C (T50), eau froide uniquement |
| Version radio | COMBO : LoRaWAN 1.0.3 + wM-Bus OMS v4 (de série) |
| Diamètre | DN15, DN20, DN25, DN32, DN40, DN50 |
- LoRaWAN
- wM-Bus
- IP68
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le B METERS HYDRODIGIT-M1 est un compteur d'eau LoRaWAN à jets multiples, certifié MID, qui mesure l'eau froide du DN15 au DN50 et transmet lui-même ses index par radio. La turbine est lue par un système inductif, insensible aux aimants, et le volume s'affiche sur un écran LCD 8 chiffres monté sur un cadran orientable sur 360°.
Il vise les bureaux d'études, intégrateurs GTB et exploitants qui doivent compter l'eau au-delà du simple logement : colonnes montantes, lots tertiaires, cuisines, arrivées de bâtiment. Radio intégrée au boîtier IP68 : aucun module à ajouter, aucun câble à tirer.
Points forts du HYDRODIGIT-M1
- Six calibres du DN15 (Q3 2,5 m³/h) au DN50 (Q3 25 m³/h), DN50 disponible en version à brides PN16
- Eau froide de 0,1 à 50 °C (classe T50), pression maximale admissible 16 bar
- Classe R250 en pose horizontale du DN15 au DN32, R200 en DN40 et DN50, versions R400 ou R160 sur demande
- Version COMBO de série : LoRaWAN 1.0.3 classe A et wM-Bus OMS v4 émis en parallèle
- Portée annoncée jusqu'à 5 km en LoRaWAN et 300 m en wM-Bus, en conditions de propagation optimales
- Pile d'une durée de vie maximale de 13 ans, signalée un an avant la décharge
- Alarmes fuite, rupture, retour d'eau, surdébit et montage inversé, historique de 12 mois en wM-Bus
Applications en bâtiment et sur site technique
- Logement collectif : compteur de pied de colonne ou de bâtiment en DN25 à DN50, en complément des compteurs divisionnaires relevés à distance.
- Tertiaire et collectivités : sous-comptage par plateau, par locataire ou par usage (restauration, sanitaires).
- Santé et enseignement : détection des fuites nocturnes par l'alarme de débit continu sur 12 heures.
Intégration et compatibilité
Toutes les versions proposées sont en configuration COMBO : le compteur émet à la fois en LoRaWAN et en wM-Bus OMS v4. Un même compteur peut ainsi être relevé par un réseau LoRaWAN, par une passerelle wM-Bus ou en relève mobile.
- LoRaWAN : jointure OTAA sur tout serveur réseau, privé ou opérateur, via l'une de nos passerelles LoRaWAN. Par défaut, une trame toutes les 12 heures avec 14 volumes horaires.
- wM-Bus OMS : mode T1 à 868,95 MHz, télégrammes chiffrés AES avec clé individuelle, lus par les passerelles M-Bus et wM-Bus qui les publient en Modbus TCP ou BACnet.
- M-Bus filaire : le module IR-MB-PULSE se fixe sur le port optique et raccorde le compteur à un bus EN 13757-2/3.
- Configuration : câble UC-CABLE (USB vers optique) et logiciel B Metering pour la cadence d'émission, les plages horaires et le mode ABP.
Livré en mode économie d'énergie, le compteur active sa radio après le passage d'environ 5 litres d'eau (10 litres en DN40 et DN50).
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| HYDRODIGIT-M1 DN15 EF | DN15 (1/2"), longueur 145 à 165 mm, Q3 2,5 m³/h | Logement, petit lot tertiaire |
| HYDRODIGIT-M1 DN20 EF | DN20 (3/4"), longueur 190 mm, Q3 4 m³/h | Lot tertiaire, cuisine collective, alimentation d'étage |
| HYDRODIGIT-M1 DN25 EF | DN25 (1"), longueur 260 mm, Q3 6,3 m³/h | Petit bâtiment, arrosage |
| HYDRODIGIT-M1 DN32 EF | DN32 (1"1/4), longueur 260 mm, Q3 10 m³/h | Colonne montante, bâtiment de taille moyenne |
| HYDRODIGIT-M1 DN40 EF | DN40 (1"1/2), longueur 300 mm, Q3 16 m³/h | Branchement d'immeuble, gymnase |
| HYDRODIGIT-M1 DN50 EF | DN50 (2"), longueur 300 mm, Q3 25 m³/h | Arrivée générale de site |
Toutes les versions sont livrées en COMBO LoRaWAN et wM-Bus ; la classe métrologique se précise lors de la demande de devis. Pour l'eau chaude en petit calibre, voir le HYDRODIGIT-S1 EC. Découvrez aussi nos autres compteurs d'eau communicants et toute la gamme B METERS.
Caractéristiques techniques
| Type | Compteur d'eau à jets multiples, totalisateur électronique, lecture de la turbine par système inductif amagnétique |
| Diamètres nominaux | DN15, DN20, DN25, DN32, DN40, DN50 |
| Longueur sans raccords (L) | 145 à 165 mm (DN15), 190 mm (DN20), 260 mm (DN25 et DN32), 300 mm (DN40 et DN50) |
| Filetage compteur (D) | 3/4", 1", 1"1/4, 1"1/2, 2" et 2"1/2 du DN15 au DN50, selon EN ISO 228-1 ; DN50 à brides ISO 7005-2 / EN 1092-2 PN16 en option |
| Poids | 0,85 kg (DN15), 1,02 kg (DN20), 1,78 kg (DN25), 1,85 kg (DN32), 3,35 kg (DN40), 3,74 kg (DN50) |
| Débit permanent Q3 | 2,5 / 4 / 6,3 / 10 / 16 / 25 m³/h du DN15 au DN50 |
| Débit de surcharge Q4 | 3,125 / 5 / 7,875 / 12,5 / 20 / 31,25 m³/h du DN15 au DN50 |
| Débit minimal Q1 (version de base) | 10 / 16 / 25,2 / 40 L/h du DN15 au DN32 (R250) ; 80 / 125 L/h en DN40 et DN50 (R200) |
| Seuil de sensibilité | 6 L/h (DN15 et DN20), 10 L/h (DN25 et DN32), 20 L/h (DN40 et DN50) |
| Classe métrologique | R250 H et R100 en vertical (DN15 à DN32), R200 H et R100 en vertical (DN40 et DN50) ; R400 H, R160 sur demande |
| Lecture minimale | 0,05 L |
| Température de l'eau | 0,1 à 50 °C (classe T50), eau froide uniquement |
| Pression maximale admissible | 16 bar |
| Afficheur | LCD 8 chiffres avec pictogrammes, cadran orientable sur 360° |
| Interface locale | Port optique infrarouge IEC 62056-21 |
| Radio LoRaWAN | LoRaWAN 1.0.3 classe A, DR0 à DR7, EU863-870 (AS923-1 possible), 25 mW maximum |
| Radio wM-Bus | OMS v4.4.0 certifié, EN 13757-4, 868,95 MHz, mode T1, 25 mW maximum |
| M-Bus filaire | EN 13757-2/3 via le module externe IR-MB-PULSE |
| Portée annoncée | Jusqu'à 5 km en LoRaWAN et 300 m en wM-Bus, en conditions optimales |
| Alimentation | Pile non remplaçable, durée de vie maximale 13 ans selon la configuration |
| Indice de protection | IP68 (24 h maximum en immersion continue à 1 m) |
| Température ambiante | +1 à +55 °C en fonctionnement, -20 à +70 °C en stockage |
| Conformité | MID 2014/32/UE (certificat SK 24-MI001-SMU082), CEM 2014/30/UE, LVD 2014/35/UE, RED 2014/53/UE, RoHS 2011/65/UE |
Critères de sélection
- Connectivité radio
- LoRaWAN, wM-Bus
- Grandeur mesurée
- Débit / volume d'eau
- Usage
- GTB / intégration BMS, Comptage énergétique, Détection de fuite
- Alimentation
- Pile ou batterie intégrée
- Indice de protection
- IP68
- Type de montage
- Sur canalisation
- Certifications
- MID
- Diamètre nominal (DN)
- DN15, DN20, DN25, DN32, DN40, DN50
- Plage de mesure
- Débit : 10 L/h à 31,25 m³/h (DN15 à DN50)
- Autonomie
- Plus de 10 ans
- Bande de fréquences
- 868 MHz (EU868)
- Technologie
- Jets multiples, lecture inductive de la turbine
- Raccordement
- Filetage EN ISO 228-1 de 3/4" (DN15) à 2"1/2 (DN50), DN50 à brides PN16 en option
- Classe métrologique
- R250 H (DN15 à DN32), R200 H (DN40 et DN50), R400 H ou R160 sur demande
- Pression maximale
- 16 bar
- Interface locale
- Port optique IR IEC 62056-21
- Température de l'eau
- 0,1 à 50 °C (T50), eau froide uniquement
- Version radio
- COMBO : LoRaWAN 1.0.3 + wM-Bus OMS v4 (de série)
- Diamètre
- DN15, DN20, DN25, DN32, DN40, DN50
Contenu et accessoires compatibles
Le compteur est livré seul ; joints, raccords et scellé sont fournis s'ils sont commandés. Accessoires B METERS associés :
- Raccords RAC, bague antifraude SAF, support KSB
- Clapet anti-retour NRV-M, raccord BKM à clapet intégré
- Câble UC-CABLE, module M-Bus filaire IR-MB-PULSE
Documentation
Questions fréquentes
Quelle différence entre le HYDRODIGIT-M1 et le HYDRODIGIT-S1 ?
Le S1 est un compteur à jet unique limité au DN15 et au DN20. Le M1, à jets multiples, va du DN15 au DN50 pour les débits des colonnes, lots tertiaires et arrivées de bâtiment.
Le HYDRODIGIT-M1 convient-il à l'eau chaude ?
Non. La documentation le destine à l'eau froide de 0,1 à 50 °C (classe T50). Pour l'eau chaude en DN15 ou DN20, choisissez le HYDRODIGIT-S1 EC.
Quelle est l'autonomie de la pile ?
Jusqu'à 13 ans selon la cadence d'émission et l'environnement. Un pictogramme s'affiche un an avant la fin de vie ; la pile n'est pas remplaçable.
Comment remonter les index dans une GTB ?
Les trames LoRaWAN sont décodées par le serveur réseau, les télégrammes wM-Bus par une passerelle OMS. L'un ou l'autre restitue ensuite les volumes et alarmes en Modbus TCP, BACnet ou MQTT selon l'équipement choisi.
À propos de B METERS
B METERS est un fabricant italien de compteurs d'eau, de compteurs d'énergie thermique et de répartiteurs de frais de chauffage, fondé en 1991 par la famille Budai et basé à Gonars, dans le Frioul. Ses compteurs peuvent intégrer des modules de télérelève LoRaWAN ou wireless M-Bus, ce qui en fait une brique de base du comptage communicant dans les bâtiments résidentiels et tertiaires.
Voir toute la gamme B METERSDemander un devis pour le HYDRODIGIT-M1
Précisez le nombre de compteurs, les calibres, le type de raccordement et le réseau visé (LoRaWAN, wM-Bus ou les deux) : nous répondons sous 24 h ouvrées avec une offre adaptée aux quantités. Nos techniciens vous aident aussi à choisir les passerelles.
