Dragino SW3L - Compteur d'eau communicant LoRaWAN, NB-IoT et LTE-M, DN15 à DN50
- Débitmètre DN15 à DN50, de 1 à 300 L/min, précision ±5 %
- Alarme de débit continu pour détecter les fuites
- LoRaWAN EU868, NB-IoT, LTE-M ou LTE Cat 1 selon la référence
- Pression jusqu'à 1,75 MPa, eau inférieure à 80 °C
- Pile 8 500 ou 19 000 mAh, jusqu'à 5 ans en LoRaWAN, ou solaire
| Connectivité radio | 4G LTE, LoRaWAN, LTE-M, NB-IoT |
|---|---|
| Protocoles IP et intégration | LwM2M / CoAP, MQTT |
| Grandeur mesurée | Débit / volume d'eau |
| Usage | Détection de fuite, Extérieur / espaces verts, Télégestion de sites distants |
| Alimentation | Pile ou batterie intégrée, Solaire |
| Type de montage | Sur canalisation |
| Diamètre nominal (DN) | DN15, DN20, DN25, DN50 |
| Plage de mesure | 1 à 300 L/min |
| Précision | Débit : ±5 % |
| Autonomie | 3 à 5 ans |
| Bande de fréquences | 868 MHz (EU868) |
| Variante | DN15 (004), DN20 (006), DN25 (010), DN50 (020) |
| Raccord | G1/2, G3/4, G1 ou G2 selon diamètre |
| Pression maximale | 1,75 MPa |
| Carte SIM | Non fournie : versions cellulaires à équiper de la Nano-SIM de votre opérateur IoT |
| Réseau | LoRaWAN, NB-IoT, LTE-M et NB-IoT, LTE Cat 1 |
| Alimentation (version) | Pile 8500 mAh, Pile 19000 mAh, Solaire et batterie rechargeable, Batterie rechargeable 1000 mAh |
| Diamètre | DN15 (G1/2), DN20 (G3/4), DN25 (G1), DN50 (G2) |
- LoRaWAN
- NB-IoT
- LTE-M
- 4G LTE
- MQTT
- LwM2M / CoAP
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

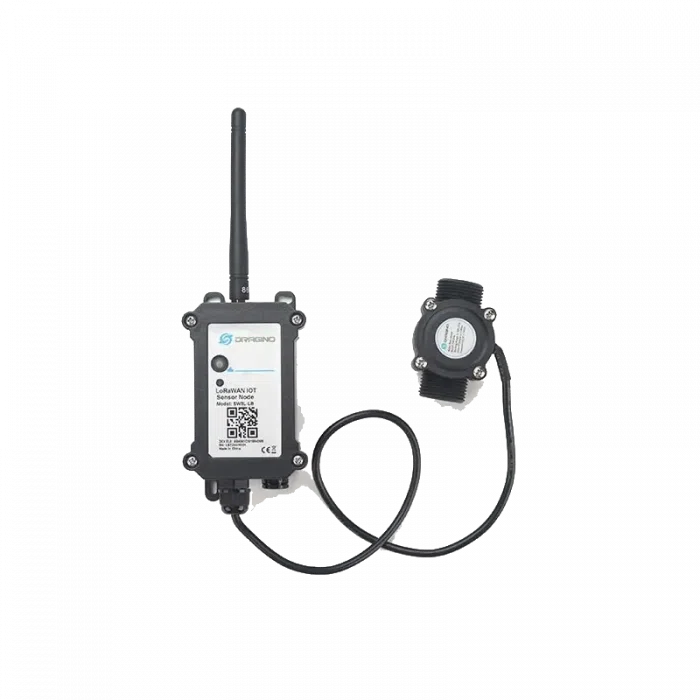

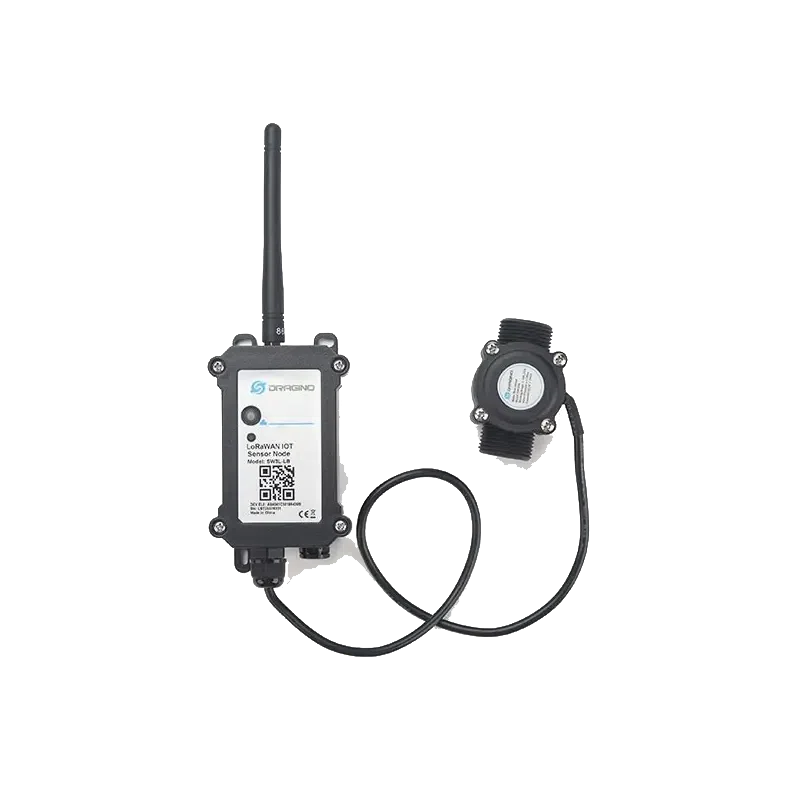

Le Dragino SW3L est un compteur d'eau communicant LoRaWAN : un débitmètre à turbine, monté en ligne sur la canalisation, compte le volume d'eau qui le traverse et un boîtier radio transmet ce volume toutes les 20 minutes par défaut. Quatre diamètres sont proposés, du DN15 au DN50, chacun en LoRaWAN, NB-IoT, LTE-M ou LTE Cat 1, sur pile, sur batterie rechargeable ou en solaire.
Il sert aux gestionnaires de patrimoine et aux exploitants qui veulent sous-compter l'eau par bâtiment, par étage ou par usage et repérer les gaspillages. Son alarme de débit continu signale une fuite qui, sinon, ne se verrait qu'à la facture.
Points forts du SW3L
- Quatre débitmètres : DN15 (G1/2), DN20 (G3/4), DN25 (G1) et DN50 (G2)
- Plage de 1 à 300 L/min selon le diamètre, précision ±5 %
- Pression jusqu'à 1,75 MPa, eau inférieure à 80 °C
- Alarme de débit continu pour la détection de fuite
- Volume total et volume par intervalle, horodatage et fonction Datalog

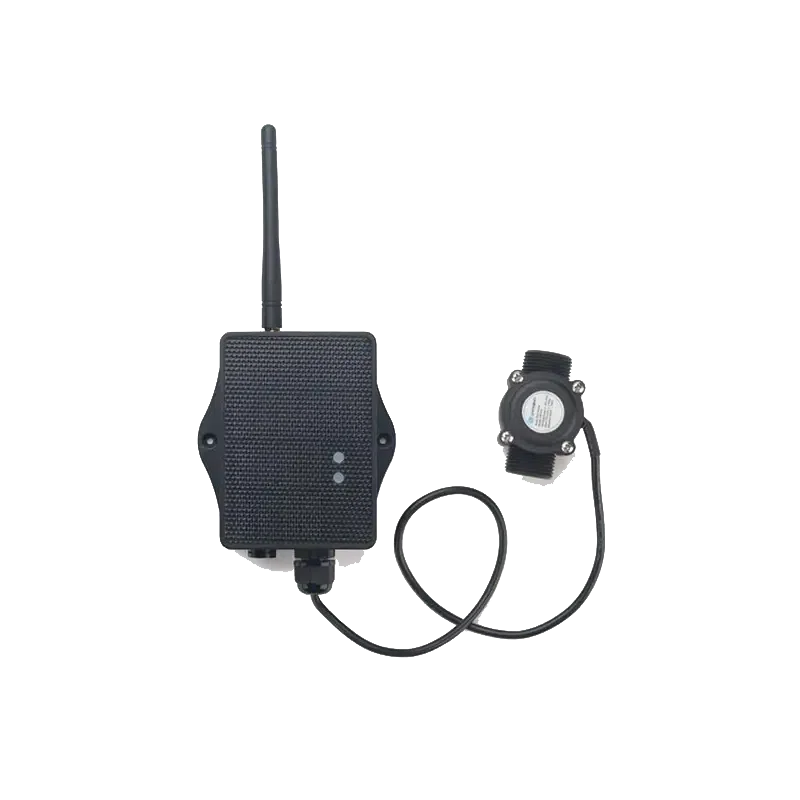

- Pile Li-SOCl2 8 500 ou 19 000 mAh, jusqu'à 5 ans annoncés en LoRaWAN, ou solaire
- Boîtier prévu pour l'intérieur comme l'extérieur, électronique de -40 à +85 °C
Applications en bâtiment et sur site technique
- Tertiaire et enseignement : sous-comptage par bâtiment ou par étage, suivi des sanitaires et détection des chasses d'eau qui fuient.
- Santé et hébergement : suivi des consommations par aile et alerte sur un écoulement anormal la nuit.
- Collectivités : arrosage des espaces verts, fontaines et bâtiments communaux sans relève manuelle.
- Industrie et logistique : eau d'appoint d'une tour aéroréfrigérante, d'un process ou d'une station de lavage.
Intégration et compatibilité
En LoRaWAN, le SW3L fonctionne en classe A (LoRaWAN 1.0.3), rejoint le réseau en OTAA avec ses clés préchargées et se déclare sur The Things Stack, ChirpStack ou tout serveur standard ; le décodeur est disponible sur le GitHub de Dragino. La trame contient le volume et le nombre d'impulsions depuis la mise en service, ce qui facilite le calcul des index dans une GTB ou un logiciel de suivi énergétique via MQTT, API HTTP ou une passerelle vers Modbus ou BACnet. L'intervalle d'émission et l'alarme de débit continu se règlent par Bluetooth 5.1, commandes AT ou downlink.
Les versions cellulaires fonctionnent sans passerelle : NB-IoT (BC660K-GL), LTE-M et NB-IoT (BG95) en MQTT, MQTTs, TCP, UDP ou CoAP, et LTE Cat 1 (EG800) en MQTT, MQTTs, TCP ou UDP. Les versions cellulaires sont livrées sans carte SIM : insérez la Nano-SIM de votre opérateur IoT.
Comparez avec nos compteurs d'eau communicants, nos détecteurs de fuite d'eau et la gamme Dragino.
Versions disponibles
Le suffixe numérique fixe le diamètre ; le bloc central fixe le réseau et l'énergie.
| Référence | Différence | Usage conseillé |
|---|---|---|
| SW3L-xx-004 | DN15, G1/2, 1 à 30 L/min | Sanitaires, point de puisage |
| SW3L-xx-006 | DN20, G3/4, 1 à 60 L/min | Alimentation d'un étage ou d'un logement |
| SW3L-xx-010 | DN25, G1, 2 à 100 L/min | Arrivée d'un petit bâtiment, arrosage |
| SW3L-xx-020 | DN50, G2, 10 à 300 L/min | Départ principal, process |
| LB, LB2, LS | LoRaWAN, pile 8 500 ou 19 000 mAh, ou solaire | Site équipé d'une passerelle LoRaWAN |
| NB, NB2, NS, CB, CB2, CS (GE) | NB-IoT ou LTE-M, pile ou solaire | Bâtiments dispersés sans passerelle |
| KS, KN (GE) | LTE Cat 1, solaire ou batterie rechargeable 1 000 mAh | Zone sans NB-IoT ni LTE-M |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Débitmètres | DW-004 (DN15), DW-006 (DN20), DW-010 (DN25), DW-020 (DN50) |
| Plages de débit | 1 à 30, 1 à 60, 2 à 100 et 10 à 300 L/min |
| Résolution | 450, 390, 64 et 12 impulsions par litre |
| Précision | ±5 % |
| Pression maximale | 1,75 MPa |
| Température de l'eau | Inférieure à 80 °C |
| Humidité ambiante du débitmètre | 35 à 90 % HR sans givre |
| Température de fonctionnement électronique | -40 à +85 °C |
| LoRaWAN | 1.0.3 classe A, OTAA, EU868, +22 dBm, sensibilité -139 dBm |
| Cellulaire | NB-IoT BC660K-GL, LTE-M BG95, LTE Cat 1 EG800 ; emplacement nano-SIM |
| Alimentation | Pile Li-SOCl2 8 500 ou 19 000 mAh ; solaire et Li-ion 3 000 mAh ; Li-ion 1 000 mAh (KN) |
| Consommation LoRaWAN | Veille 5 µA, émission 125 mA à 20 dBm |
| Intervalle d'émission | 20 minutes par défaut, réglable |
| Colis (LB, LS) | 145 x 100 x 50 mm, 290 g |
Critères de sélection
- Connectivité radio
- LoRaWAN, NB-IoT, LTE-M, 4G LTE
- Protocoles IP et intégration
- MQTT, LwM2M / CoAP
- Grandeur mesurée
- Débit / volume d'eau
- Usage
- Détection de fuite, Télégestion de sites distants, Extérieur / espaces verts
- Alimentation
- Pile ou batterie intégrée, Solaire
- Type de montage
- Sur canalisation
- Diamètre nominal (DN)
- DN15, DN20, DN25, DN50
- Plage de mesure
- 1 à 300 L/min
- Précision
- Débit : ±5 %
- Autonomie
- 3 à 5 ans
- Bande de fréquences
- 868 MHz (EU868)
- Variante
- DN15 (004), DN20 (006), DN25 (010), DN50 (020)
- Raccord
- G1/2, G3/4, G1 ou G2 selon diamètre
- Pression maximale
- 1,75 MPa
- Carte SIM
- Non fournie : versions cellulaires à équiper de la Nano-SIM de votre opérateur IoT
- Réseau
- LoRaWAN, NB-IoT, LTE-M et NB-IoT, LTE Cat 1
- Alimentation (version)
- Pile 8500 mAh, Pile 19000 mAh, Solaire et batterie rechargeable, Batterie rechargeable 1000 mAh
- Diamètre
- DN15 (G1/2), DN20 (G3/4), DN25 (G1), DN50 (G2)
Contenu et accessoires compatibles
Le SW3L est livré avec son débitmètre raccordé au boîtier radio. Prévoyez les raccords et réductions adaptés à la canalisation, et une passerelle LoRaWAN pour les versions LB, LB2 et LS.
Documentation
Questions fréquentes
Quel diamètre choisir ?
Choisissez d'abord selon le débit réel de la canalisation, puis selon le raccord. Le DN15 couvre 1 à 30 L/min, le DN20 1 à 60 L/min, le DN25 2 à 100 L/min et le DN50 10 à 300 L/min. Un débitmètre surdimensionné mesure mal les faibles débits, qui sont justement ceux des fuites.
Comment le SW3L détecte-t-il une fuite ?
Une alarme de débit continu se programme : si l'eau coule sans interruption plus longtemps que la durée fixée, le capteur émet une alerte. C'est le cas typique d'une chasse d'eau qui fuit ou d'un robinet resté ouvert.
Le SW3L remplace-t-il un compteur d'eau officiel ?
Non. Sa précision est de ±5 % : il convient au sous-comptage, au suivi des consommations par usage et à la détection d'anomalies, pas à la facturation réglementaire.
Quelle température d'eau est admise ?
Le débitmètre accepte une eau inférieure à 80 °C et une pression jusqu'à 1,75 MPa pour les diamètres DN15 à DN50.
À propos de Dragino
Dragino est un fabricant de matériel IoT fondé en 2010 par des ingénieurs à Shenzhen, en Chine. La marque conçoit des passerelles LoRaWAN, des capteurs et des modules d'entrées et sorties sans fil, avec une forte orientation open source. Ses produits servent à instrumenter des bâtiments, des réseaux techniques et des sites extérieurs sans tirer de câble.
Voir toute la gamme DraginoDemander un devis pour le SW3L
Précisez les diamètres, les débits et le réseau disponible : nous répondons sous 24 h ouvrées avec un conseil sur le dimensionnement. Les tarifs sont établis selon les quantités.
