Dragino D2x - Capteur de température 1 à 3 sondes LoRaWAN, NB-IoT et LTE-M
- 1, 2 ou 3 sondes DS18B20 étanches IP65, de -55 à +125 °C
- Précision ±0,5 °C typique, alarme de seuil haut et bas
- LoRaWAN EU868, NB-IoT, LTE-M ou LTE Cat 1 selon la référence
- Pile 8 500 ou 19 000 mAh, jusqu'à 5 ans, ou alimentation solaire
- Boîtier extérieur IP66, version D20S à enterrer
| Connectivité radio | 4G LTE, LoRaWAN, LTE-M, NB-IoT |
|---|---|
| Protocoles IP et intégration | LwM2M / CoAP, MQTT |
| Grandeur mesurée | Température |
| Usage | Chaîne du froid, Confort thermique / CVC, Extérieur / espaces verts, Télégestion de sites distants |
| Alimentation | Pile ou batterie intégrée, Solaire |
| Indice de protection | IP65 / IP66 |
| Type de montage | Immergé, Mural |
| Plage de mesure | Température : -55 à +125 °C |
| Précision | Température : ±0,5 °C (±2 °C max) |
| Autonomie | 3 à 5 ans |
| Bande de fréquences | 868 MHz (EU868) |
| Variante | D20 (1 sonde), D20S (1 sonde à enterrer), D22 (2 sondes), D23 (3 sondes) |
| Type de sonde | DS18B20, gaine silicone, embout inox 316 (D20S : TPE) |
| Longueur de câble | 2 m (D20, D20S), 1,5 m par sonde (D22, D23) |
| Modèle | D20S (1 sonde, câble 2 m), D20 (1 sonde), D22 (2 sondes), D23 (3 sondes) |
| Réseau | LoRaWAN, NB-IoT, LTE-M et NB-IoT, LTE Cat 1 |
| Alimentation (version) | Pile 8500 mAh, Pile 19000 mAh, Solaire et batterie rechargeable, Batterie rechargeable 1000 mAh |
| Carte SIM | Sans objet (LoRaWAN), Sans carte SIM, SIM 1NCE incluse (10 ans, 500 Mo) |
- LoRaWAN
- NB-IoT
- LTE-M
- 4G LTE
- MQTT
- LwM2M / CoAP
- IP65 / IP66
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Les Dragino D20, D20S, D22 et D23 forment la famille D2x de capteurs de température LoRaWAN à sondes déportées : un même boîtier étanche lit une, deux ou trois sondes DS18B20 et transmet les mesures de -55 à +125 °C, avec alarme de seuil. Chaque modèle existe en LoRaWAN, NB-IoT, LTE-M ou LTE Cat 1, sur pile, sur batterie rechargeable ou en solaire.
Ils mesurent là où un capteur d'ambiance ne passe pas : gaine, chambre froide, ballon, cuve ou sol. Le D22 ou le D23 suit plusieurs points avec un seul émetteur, par exemple l'aller et le retour d'un circuit d'eau.
Points forts du D2x
- 1, 2 ou 3 sondes DS18B20 selon le modèle, de -55 à +125 °C
- Précision ±0,5 °C typique (±2 °C maximum)
- Sondes IP65, gaine silicone et embout inox 316, immersibles dans l'eau et les huiles végétales
- Version D20S à sonde TPE prévue pour être enterrée dans le sol ou la chaussée
- Boîtier étanche IP66 pour l'extérieur
- Alarme de seuil haut et bas, historique Datalog en LoRaWAN
- Pile Li-SOCl2 8 500 ou 19 000 mAh, jusqu'à 5 ans annoncés, ou alimentation solaire
Applications en bâtiment et sur site technique
- Chaîne du froid : chambres froides, congélateurs et cuisines collectives, avec alarme de dépassement.
- CVC et réseaux hydrauliques : températures aller et retour d'un circuit, d'un ballon d'eau chaude ou d'une sous-station avec un D22 ou un D23.
- Voirie et espaces extérieurs : température du sol ou de la chaussée avec le D20S, pour anticiper le gel.
Intégration et compatibilité
En LoRaWAN, les D2x rejoignent le réseau en OTAA classe A avec leurs clés d'usine et émettent toutes les 20 minutes par défaut. Ils fonctionnent avec The Things Stack, ChirpStack ou un autre serveur réseau standard, et Dragino publie un décodeur commun aux quatre modèles. Seuils, intervalle et mode Datalog se règlent par Bluetooth 5.1, par commandes AT ou par downlink. La GTB reprend les températures via MQTT, une API HTTP ou une passerelle LoRaWAN vers BACnet ou Modbus.
Les versions cellulaires fonctionnent sans passerelle : NB-IoT, LTE-M et LTE Cat 1 publient directement vers un broker ou une plateforme (ThingsBoard, ThingSpeak, Datacake, Node-RED, ThingsEye) en MQTT, MQTTs, TCP ou UDP, et en CoAP sur les versions NB et CB. Les références 1T embarquent une carte SIM 1NCE (10 ans, 500 Mo) préconfigurée vers ThingsEye ; les versions CB et CS savent ajouter une position GNSS.
Comparez avec nos autres capteurs de température, les passerelles LoRaWAN compatibles et toute la gamme Dragino.
Versions disponibles
Le modèle fixe le nombre et le type de sondes ; le suffixe fixe le réseau et l'énergie (GE sans SIM, 1T avec SIM 1NCE).
| Référence | Différence | Usage conseillé |
|---|---|---|

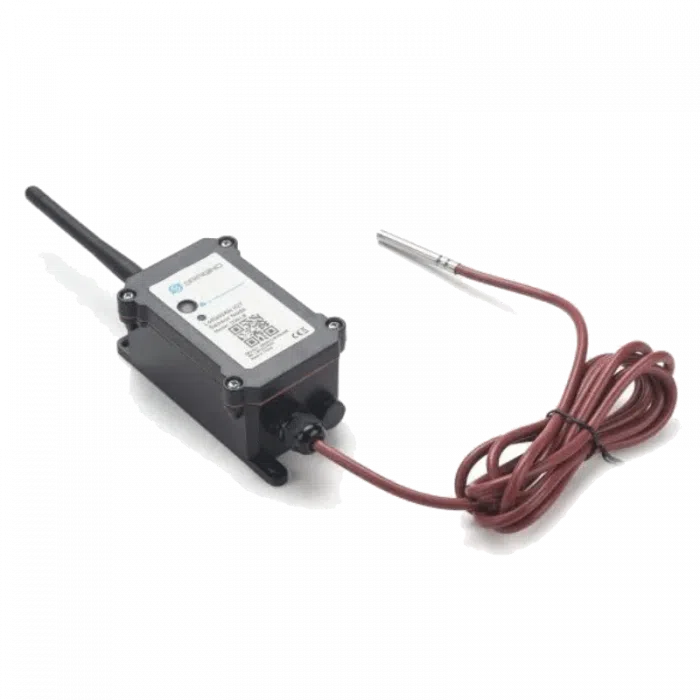

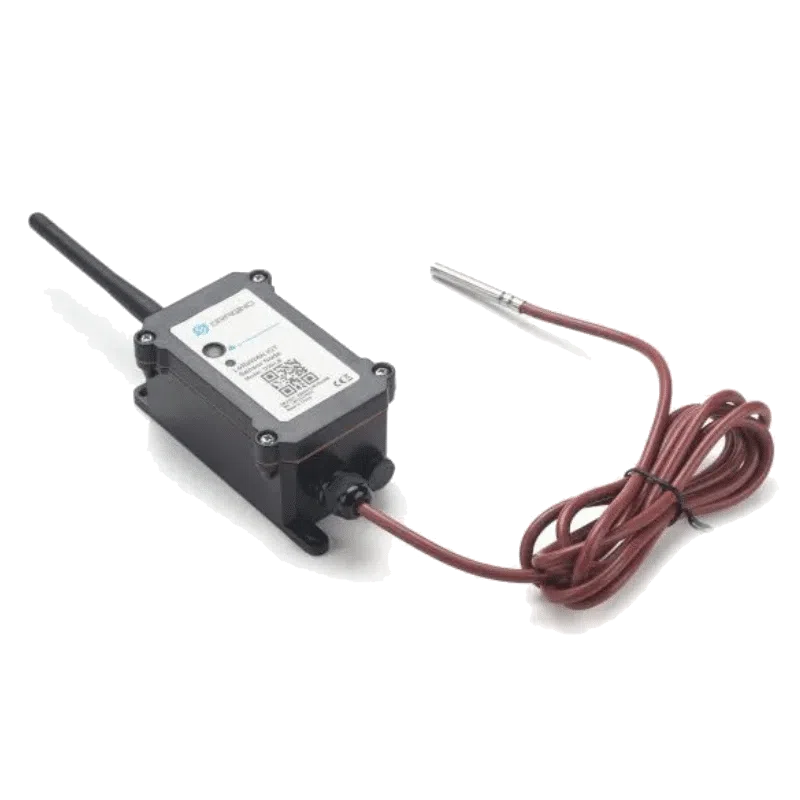

| D20-xx | 1 sonde DS18B20, câble 2 m | Un point : chambre froide, gaine, cuve |
| D20S-xx | 1 sonde DS18B20 en TPE à enterrer, câble 2 m | Sol, chaussée, espaces verts |

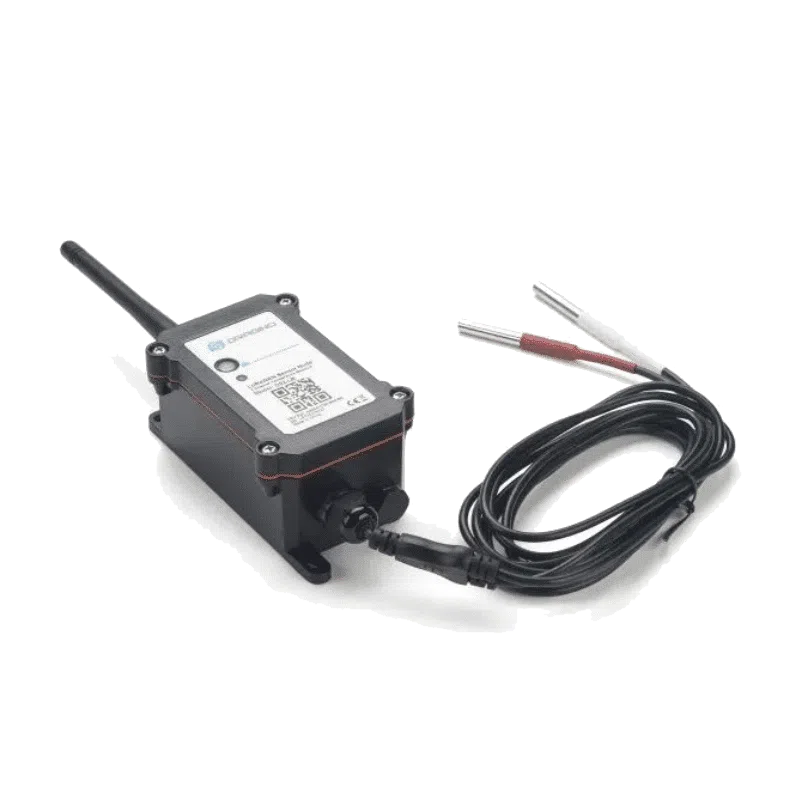

| D22-xx | 2 sondes DS18B20, 1,5 m chacune | Aller et retour d'un circuit, deux zones |

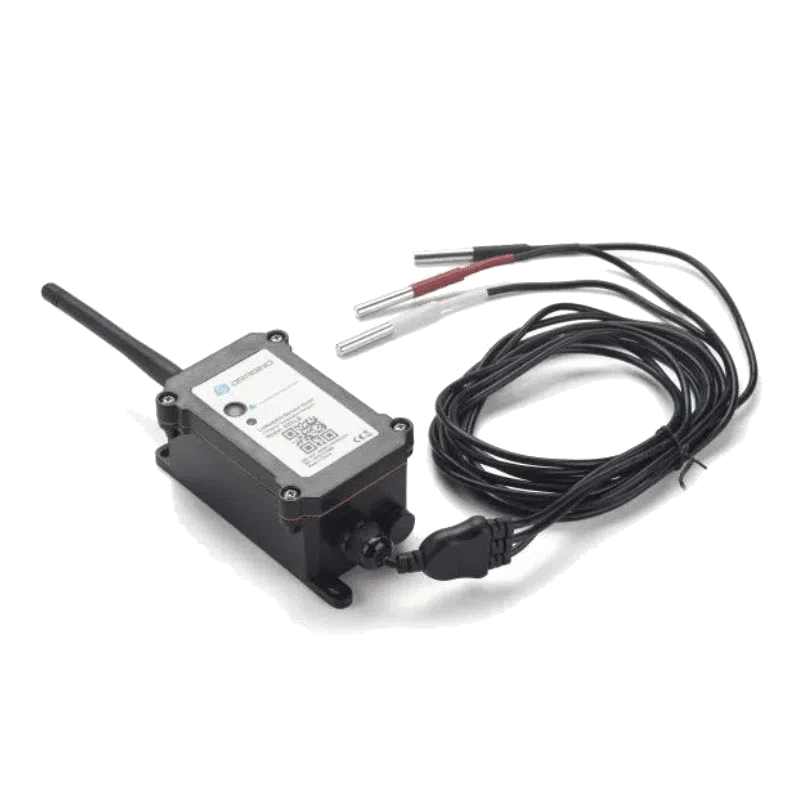

| D23-xx | 3 sondes DS18B20, 1,5 m chacune | Profil de température, trois points |
| D2x-LB, -LB2 | LoRaWAN, pile Li-SOCl2 8 500 ou 19 000 mAh | Site couvert par une passerelle LoRaWAN |

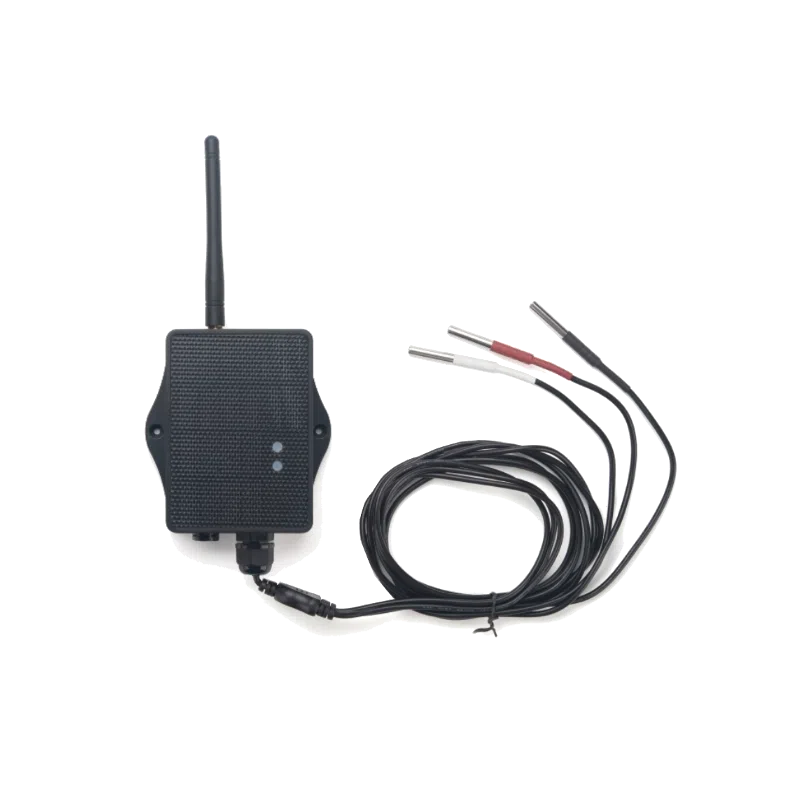

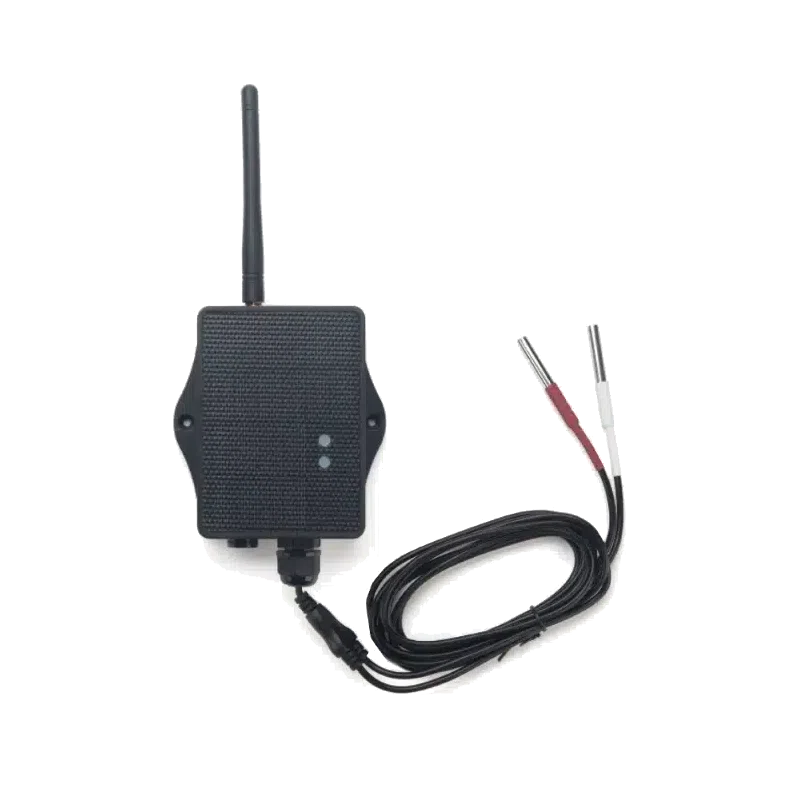

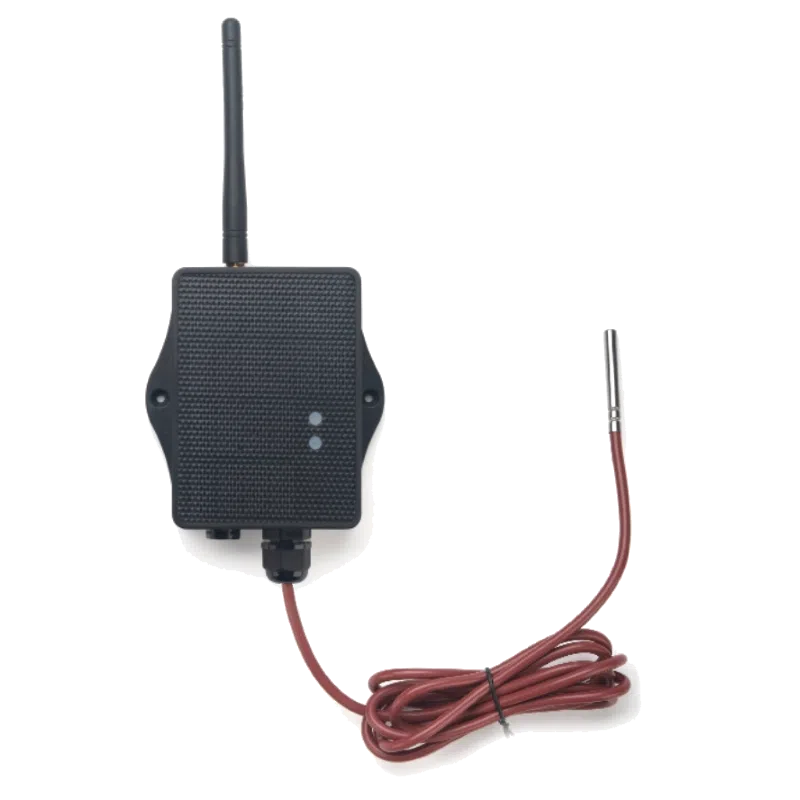

| D2x-LS | LoRaWAN, panneau solaire et batterie Li-ion 3 000 mAh | Extérieur ensoleillé, sans changement de pile |
| D2x-NB, -NB2, -NS (GE ou 1T) | NB-IoT, pile 8 500 ou 19 000 mAh, ou solaire | Site isolé couvert en NB-IoT |
| D2x-CB, -CB2, -CS (GE ou 1T) | LTE-M et NB-IoT, pile ou solaire, localisation GNSS | Couverture opérateur variable, parc dispersé |
| D2x-KN (GE ou 1T) | LTE Cat 1, batterie rechargeable 1 000 mAh (socle de charge) | Zone sans NB-IoT ni LTE-M |
| D2x-KS (GE ou 1T) | LTE Cat 1, solaire et batterie Li-ion 3 000 mAh | Extérieur sans couverture LPWAN |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Capteur | Dallas DS18B20, 1 à 3 sondes selon le modèle |
| Plage de mesure | -55 à +125 °C |
| Précision | ±0,5 °C typique, ±2 °C maximum |
| Sondes | IP65, gaine silicone, embout inox SS316 ; D20S en TPE pour enfouissement |
| Longueur de câble | 2 m (D20, D20S), 1,5 m par sonde (D22, D23) |
| Boîtier | Étanche IP66, usage extérieur |
| Dimensions et poids (D20, D20S) | 120 x 55 x 200 mm, 372 g (constructeur) |
| Température de fonctionnement du boîtier | -40 à +85 °C |
| Tension d'alimentation | 2,5 à 3,6 V (LoRaWAN), 2,6 à 3,6 V (cellulaire) |
| LoRaWAN (LB, LB2, LS) | LoRaWAN 1.0.3 classe A, OTAA, EU868 (bande 862 à 1 020 MHz), +22 dBm, sensibilité -139 dBm |
| NB-IoT (NB, NB2, NS) | Module BC660K-GL, 17 bandes de B1 à B85, dont B3, B8 et B20 |
| LTE-M et NB-IoT (CB, CB2, CS) | Module BG95, localisation GNSS en option dans la trame |
| LTE Cat 1 (KN, KS) | Module EG800, bandes européennes B1, B3, B5, B7, B8, B20 et B28 |
| Protocoles cellulaires | MQTT, MQTTs, TCP, UDP, CoAP (NB et CB) ; MQTT, MQTTs, TCP, UDP (KN, KS) |
| Carte SIM | Emplacement nano-SIM ; suffixe GE sans SIM, 1T avec SIM 1NCE 10 ans 500 Mo |
| Alimentation | Pile Li-SOCl2 8 500 mAh (LB, NB, CB) ou 19 000 mAh (LB2, NB2, CB2) ; panneau solaire et Li-ion 3 000 mAh (LS, NS, CS, KS) ; Li-ion 1 000 mAh rechargeable (KN) |
| Consommation | Veille 5 µA à 3,3 V et émission 125 mA à 20 dBm (LoRaWAN) ; veille 10 µA et pointe 350 mA (cellulaire) |
| Autonomie | Jusqu'à 5 ans en LoRaWAN selon configuration (constructeur) |
| Intervalle d'émission LoRaWAN | 20 minutes par défaut, réglable |
| Configuration | Bluetooth 5.1, commandes AT, downlink, mise à jour du firmware OTA |
Critères de sélection
- Connectivité radio
- LoRaWAN, NB-IoT, LTE-M, 4G LTE
- Protocoles IP et intégration
- MQTT, LwM2M / CoAP
- Grandeur mesurée
- Température
- Usage
- Confort thermique / CVC, Chaîne du froid, Télégestion de sites distants, Extérieur / espaces verts
- Alimentation
- Pile ou batterie intégrée, Solaire
- Indice de protection
- IP65 / IP66
- Type de montage
- Mural, Immergé
- Plage de mesure
- Température : -55 à +125 °C
- Précision
- Température : ±0,5 °C (±2 °C max)
- Autonomie
- 3 à 5 ans
- Bande de fréquences
- 868 MHz (EU868)
- Variante
- D20 (1 sonde), D20S (1 sonde à enterrer), D22 (2 sondes), D23 (3 sondes)
- Type de sonde
- DS18B20, gaine silicone, embout inox 316 (D20S : TPE)
- Longueur de câble
- 2 m (D20, D20S), 1,5 m par sonde (D22, D23)
- Modèle
- D20S (1 sonde, câble 2 m), D20 (1 sonde), D22 (2 sondes), D23 (3 sondes)
- Réseau
- LoRaWAN, NB-IoT, LTE-M et NB-IoT, LTE Cat 1
- Alimentation (version)
- Pile 8500 mAh, Pile 19000 mAh, Solaire et batterie rechargeable, Batterie rechargeable 1000 mAh
- Carte SIM
- Sans objet (LoRaWAN), Sans carte SIM, SIM 1NCE incluse (10 ans, 500 Mo)
Contenu et accessoires compatibles
Chaque D2x est livré avec ses sondes raccordées ; les versions cellulaires ajoutent une antenne externe. Prévoir une passerelle LoRaWAN pour les versions LB, LB2 et LS, ou une carte SIM IoT pour les versions cellulaires GE.
Documentation
Questions fréquentes
Quelle différence entre D20, D20S, D22 et D23 ?
Le D20 a une sonde sur câble de 2 m ; le D20S une sonde en TPE de 2 m conçue pour être enterrée dans le sol ou une chaussée ; le D22 et le D23 portent deux et trois sondes, chacune sur 1,5 m de câble, pour mesurer plusieurs points avec un seul boîtier.
Les sondes peuvent-elles être plongées dans un liquide ?
Oui. Les sondes sont indicées IP65, avec une gaine silicone et un embout en inox 316. Dragino les déclare adaptées à l'eau, à l'eau légèrement acide ou alcaline et aux huiles végétales.
Quelle précision attendre ?
La sonde DS18B20 donne ±0,5 °C typique, avec un écart maximal de ±2 °C sur toute la plage de -55 à +125 °C.
Peut-on recevoir une alarme de température ?
Oui. Des seuils haut et bas se programment pour toutes les sondes ou pour chacune, par Bluetooth, commande AT ou downlink ; en cas de dépassement, le capteur envoie aussitôt une trame d'alarme sans attendre l'intervalle normal, fixé à 20 minutes par défaut en LoRaWAN.
À propos de Dragino
Dragino est un fabricant de matériel IoT fondé en 2010 par des ingénieurs à Shenzhen, en Chine. La marque conçoit des passerelles LoRaWAN, des capteurs et des modules d'entrées et sorties sans fil, avec une forte orientation open source. Ses produits servent à instrumenter des bâtiments, des réseaux techniques et des sites extérieurs sans tirer de câble.
Voir toute la gamme DraginoDemander un devis pour le D2x
Indiquez le nombre de points de mesure, le modèle de sonde souhaité et le réseau visé : nous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités.
