Dragino DDS04 - Capteur de distance à ultrasons 4 voies LoRaWAN et NB-IoT
- Jusqu'à 4 sondes à ultrasons raccordées, 4 distances dans chaque trame
- Sondes au choix de 3 cm à 15 m, précision ±(1 cm + 0,3 %), IP67, câble 1,5 m
- LoRaWAN EU868, NB-IoT, LTE-M ou LTE Cat 1 selon la référence
- Pile 8 500 ou 19 000 mAh, jusqu'à 5 ans, ou alimentation solaire
- Voies désactivables pour économiser la pile, configuration Bluetooth 5.1
| Connectivité radio | 4G LTE, LoRaWAN, LTE-M, NB-IoT |
|---|---|
| Protocoles IP et intégration | LwM2M / CoAP, MQTT |
| Grandeur mesurée | Niveau / distance |
| Alimentation | Pile ou batterie intégrée, Solaire |
| Usage | GTB / intégration BMS, Occupation des espaces, Télégestion de sites distants |
| Indice de protection | IP65 / IP66 |
| Type de montage | Mural |
| Plage de mesure | Distance : 0,03 à 15 m selon la sonde |
| Précision | Distance : ±(1 cm + 0,3 % de la mesure) |
| Autonomie | 3 à 5 ans |
| Bande de fréquences | 868 MHz (EU868) |
| Technologie de détection | Ultrasons, 4 sondes externes |
| Sondes compatibles | A01A-15, A02-15, A13-15, A16-15 (câble 1,5 m, IP67) |
| Nombre de voies | 4 |
| Réseau | LoRaWAN, NB-IoT, LTE-M et NB-IoT, LTE Cat 1 |
| Alimentation (version) | Pile 19000 mAh, Pile 8500 mAh, Solaire et batterie rechargeable, Batterie rechargeable 1000 mAh |
| Carte SIM | Sans objet (LoRaWAN), Sans carte SIM, SIM 1NCE incluse (10 ans, 500 Mo) |
| Sondes | Sans sonde, 1 sonde A01A-15, 1 sonde A02-15, 1 sonde A13-15, 1 sonde A16-15, 2 sondes A01A-15, 2 sondes A02-15, 2 sondes A13-15, 2 sondes A16-15, 3 sondes A01A-15, 3 sondes A02-15, 3 sondes A13-15, 3 sondes A16-15, 4 sondes A01A-15, 4 sondes A02-15, 4 sondes A13-15, 4 sondes A16-15 |
- LoRaWAN
- NB-IoT
- LTE-M
- 4G LTE
- MQTT
- LwM2M / CoAP
- IP65 / IP66
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

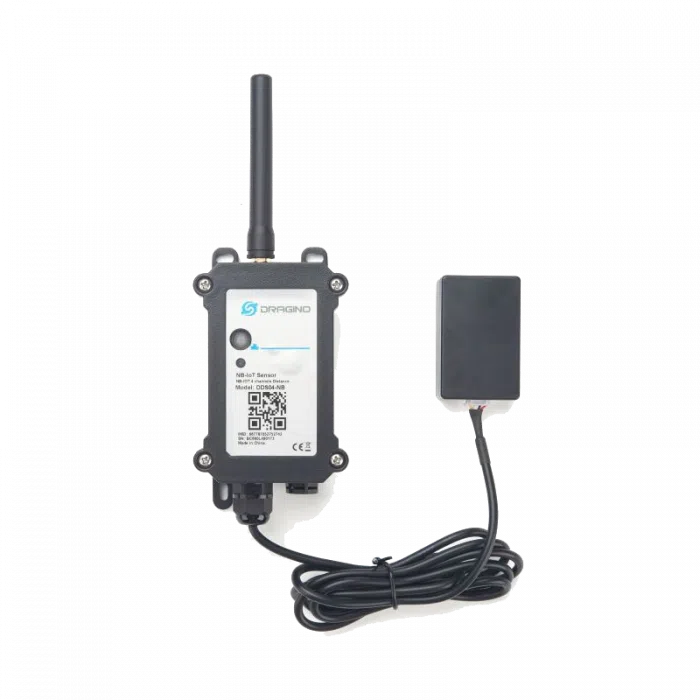

Le Dragino DDS04 est un capteur de distance à ultrasons 4 voies : un nœud LoRaWAN, NB-IoT, LTE-M ou LTE Cat 1 sur lequel on raccorde jusqu'à quatre sondes à ultrasons pour mesurer quatre distances en même temps. Chaque trame transmet les quatre valeurs, avec le niveau de la pile.
Il s'adresse aux intégrateurs qui équipent plusieurs points de mesure proches les uns des autres : places de stationnement voisines, bacs ou compartiments de stockage, conteneurs regroupés dans un même local. Un seul boîtier, une seule source d'énergie et un seul abonnement radio couvrent quatre mesures, ce qui réduit le coût par point et simplifie l'exploitation.
Points forts du DDS04
- Quatre voies de mesure à ultrasons sur un seul nœud radio
- Quatre sondes au choix : A01A-15 (28 à 750 cm), A02-15 (3 à 450 cm), A13-15 (25 à 200 cm), A16-15 (50 à 1 500 cm)
- Précision des sondes ±(1 cm + 0,3 % de la distance), compensation de température, IP67
- Câble de 1,5 m par sonde, faisceau de 20° à 60° selon le modèle
- LoRaWAN 1.0.3 classe A, NB-IoT, LTE-M ou LTE Cat 1 selon la référence
- Pile Li-SOCl2 8 500 ou 19 000 mAh, autonomie annoncée jusqu'à 5 ans, ou solaire
- Désactivation des voies inutilisées et réglage de la durée d'alimentation des sondes
Applications en bâtiment et sur site technique
- Parkings de bâtiments tertiaires, d'hôpitaux ou de campus : présence d'un véhicule sur quatre places contiguës.
- Locaux à déchets et points d'apport volontaire : taux de remplissage de quatre conteneurs regroupés.
- Logistique : occupation de quatre emplacements de rayonnage ou de quatre quais voisins.
- Réseaux et ouvrages techniques : niveau dans plusieurs compartiments ou regards rapprochés.
Intégration et compatibilité
En LoRaWAN, le DDS04 rejoint le réseau en OTAA et s'enregistre sur tout serveur réseau standard (The Things Stack, ChirpStack ou serveur intégré à la passerelle) ; Dragino publie le décodeur de trames. Mesure toutes les 20 minutes par défaut, réglable par Bluetooth, commandes AT ou downlink. La GTB lit les valeurs via le serveur réseau (MQTT, API HTTP) ou une passerelle LoRaWAN vers BACnet ou Modbus ; l'historique embarqué (datalog) comble les coupures réseau.
Les versions NB-IoT, LTE-M et LTE Cat 1 publient directement en MQTT, MQTTs, TCP, UDP ou CoAP vers un broker ou une plateforme (ThingsBoard, Datacake, Node-RED, ThingsEye), toutes les 2 heures par défaut. Les références 1T arrivent avec une SIM 1NCE préconfigurée ; les versions CB et CS ajoutent une position GNSS optionnelle.
Comparez avec les autres capteurs de niveau et de distance, choisissez une des passerelles LoRaWAN compatibles ou parcourez la gamme Dragino.
Versions disponibles
Chaque référence combine un réseau, une source d'énergie et, en cellulaire, une option carte SIM : GE sans carte SIM, 1T avec carte SIM 1NCE (10 ans, 500 Mo).
| Référence | Différence | Usage conseillé |
|---|---|---|

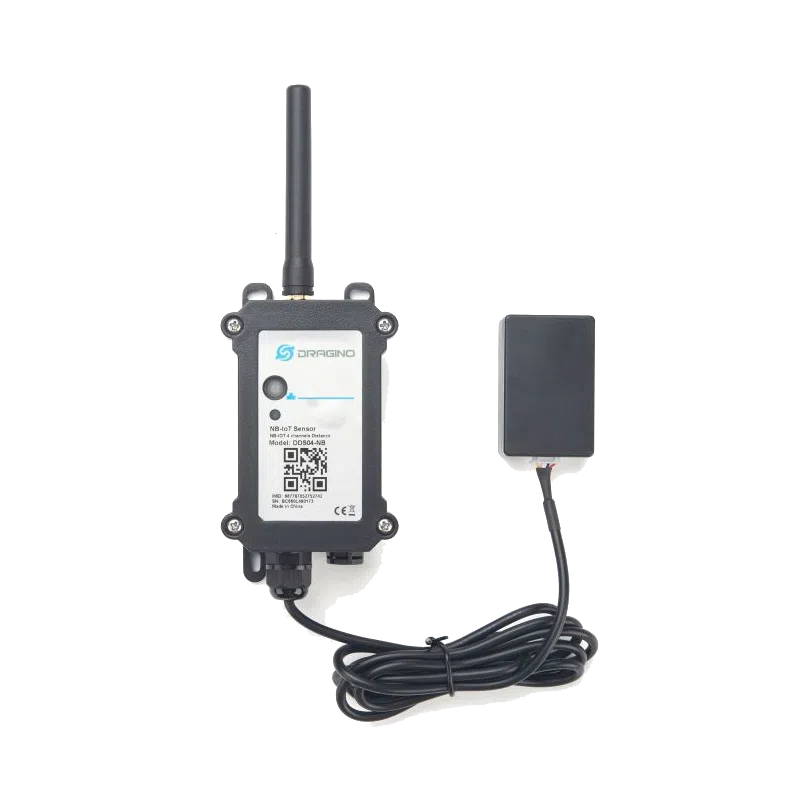

| DDS04-LB, DDS04-LB2 | LoRaWAN, pile 8 500 ou 19 000 mAh | Site couvert par une passerelle LoRaWAN |

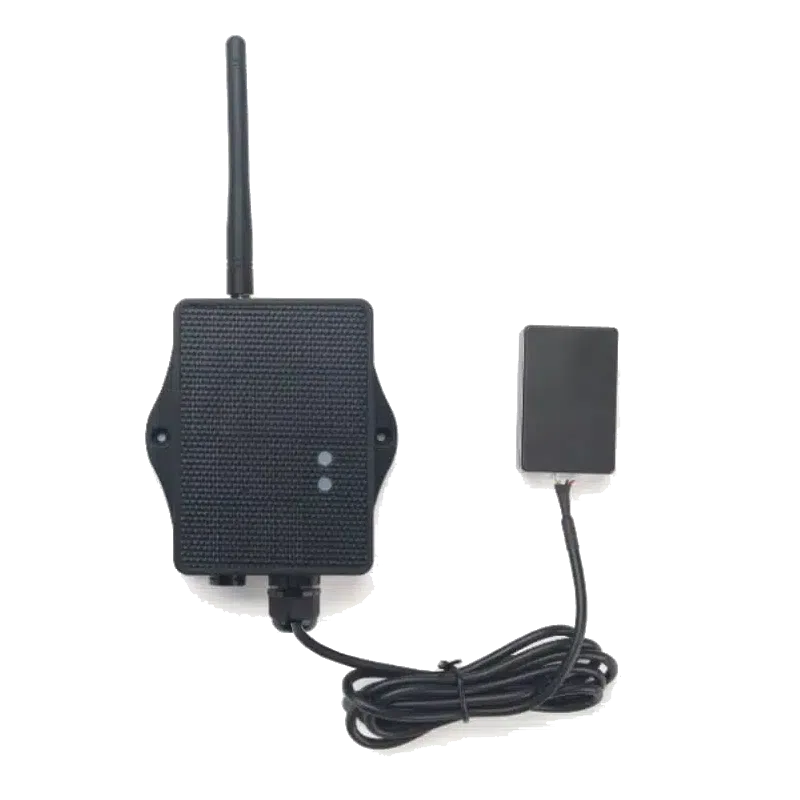

| DDS04-LS | LoRaWAN, panneau solaire et batterie Li-ion 3 000 mAh | Extérieur ensoleillé, sans remplacement de pile |
| DDS04-NB, -NB2, -NS (GE ou 1T) | NB-IoT, pile 8 500 ou 19 000 mAh, ou solaire | Site isolé sans passerelle, bonne couverture NB-IoT |
| DDS04-CB, -CB2, -CS (GE ou 1T) | LTE-M et NB-IoT, pile ou solaire, localisation GNSS | Couverture opérateur variable, parc dispersé |
| DDS04-KN (GE ou 1T) | LTE Cat 1, batterie rechargeable 1 000 mAh | Zone sans NB-IoT ni LTE-M |
| DDS04-KS (GE ou 1T) | LTE Cat 1, solaire et batterie rechargeable | Extérieur sans couverture LPWAN |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Voies de mesure | 4 sondes à ultrasons, raccordées sur un convertisseur |
| Sonde A01A-15 | 28 à 750 cm, zone morte 28 cm, faisceau 40°, surfaces planes |
| Sonde A02-15 | 3 à 450 cm, zone morte 3 cm, faisceau 60°, objets plans et bacs à déchets |
| Sonde A13-15 | 25 à 200 cm, zone morte 25 cm, faisceau 20° |
| Sonde A16-15 | 50 à 1 500 cm, zone morte 50 cm, faisceau 40°, longues distances |
| Précision des sondes | ±(1 cm + 0,3 % de la distance), compensation de température |
| Indice de protection | Boîtier IP66, sondes IP67 |
| Câble des sondes | 1,5 m |
| Trame LoRaWAN | 11 octets : pile, interruption, 4 distances en centimètres |
| LoRaWAN (LB, LB2, LS) | LoRaWAN 1.0.3 classe A, OTAA, bande EU868 (862 à 1 020 MHz), +22 dBm, sensibilité -139 dBm |
| NB-IoT (NB, NB2, NS) | Module BC660K-GL, 17 bandes LTE de B1 à B85, dont B3, B8 et B20 |
| LTE-M et NB-IoT (CB, CB2, CS) | Module BG95, localisation GNSS |
| LTE Cat 1 (KN, KS) | Module EG800, emplacement nano SIM |
| Protocoles cellulaires | MQTT, MQTTs, TCP, UDP, CoAP |
| Alimentation | Pile Li-SOCl2 8 500 ou 19 000 mAh (2,5 à 3,6 V), panneau solaire et Li-ion 3 000 mAh, ou Li-ion rechargeable 1 000 mAh (KN) |
| Consommation | Veille 5 µA à 3,3 V et émission 125 mA à 20 dBm (LoRaWAN) ; veille 10 µA et pointe 350 mA (cellulaire) |
| Autonomie | Jusqu'à 5 ans selon configuration (constructeur, versions LoRaWAN sur pile) |
| Électronique | Fonctionnement -40 à +85 °C |
| Version cellulaire | 130 x 50 x 45 mm, 150 g, antenne externe fournie |
| Configuration | Bluetooth 5.1, commandes AT, downlink, mise à jour du firmware sans fil (OTA) |
Critères de sélection
- Connectivité radio
- LoRaWAN, NB-IoT, LTE-M, 4G LTE
- Protocoles IP et intégration
- MQTT, LwM2M / CoAP
- Grandeur mesurée
- Niveau / distance
- Alimentation
- Pile ou batterie intégrée, Solaire
- Usage
- GTB / intégration BMS, Occupation des espaces, Télégestion de sites distants
- Indice de protection
- IP65 / IP66
- Type de montage
- Mural
- Plage de mesure
- Distance : 0,03 à 15 m selon la sonde
- Précision
- Distance : ±(1 cm + 0,3 % de la mesure)
- Autonomie
- 3 à 5 ans
- Bande de fréquences
- 868 MHz (EU868)
- Technologie de détection
- Ultrasons, 4 sondes externes
- Sondes compatibles
- A01A-15, A02-15, A13-15, A16-15 (câble 1,5 m, IP67)
- Nombre de voies
- 4
- Réseau
- LoRaWAN, NB-IoT, LTE-M et NB-IoT, LTE Cat 1
- Alimentation (version)
- Pile 19000 mAh, Pile 8500 mAh, Solaire et batterie rechargeable, Batterie rechargeable 1000 mAh
- Carte SIM
- Sans objet (LoRaWAN), Sans carte SIM, SIM 1NCE incluse (10 ans, 500 Mo)
- Sondes
- Sans sonde, 1 sonde A01A-15, 1 sonde A02-15, 1 sonde A13-15, 1 sonde A16-15, 2 sondes A01A-15, 2 sondes A02-15, 2 sondes A13-15, 2 sondes A16-15, 3 sondes A01A-15, 3 sondes A02-15, 3 sondes A13-15, 3 sondes A16-15, 4 sondes A01A-15, 4 sondes A02-15, 4 sondes A13-15, 4 sondes A16-15
Contenu et accessoires compatibles
La référence de base contient le nœud DDS04 à quatre voies (emballage 150 x 120 x 55 mm, 220 g) ; les versions cellulaires ajoutent une antenne externe. Les sondes A01A-15, A02-15, A13-15 et A16-15 sont proposées séparément ou en kit dans les variantes. Prévoir une passerelle LoRaWAN pour les versions LB, LB2 et LS, ou une carte SIM IoT pour les versions GE.
Documentation
Questions fréquentes
Le DDS04 est-il livré avec des sondes ?
La référence de base (DDS04-LB, -NB, -CB...) correspond au nœud seul, avec son convertisseur à quatre voies. Les sondes A01A-15, A02-15, A13-15 et A16-15 se commandent à part ; des kits associant le nœud et une à quatre sondes identiques figurent aussi dans les variantes de cette fiche.
Quelle sonde choisir ?
La A02-15 pour les petites hauteurs et les conteneurs à déchets (3 à 450 cm, faisceau 60°), la A13-15 pour un faisceau étroit de 20° sur 25 à 200 cm, la A01A-15 pour des surfaces planes jusqu'à 7,5 m et la A16-15 pour les grandes distances, jusqu'à 15 m. Toutes sont IP67 avec un câble de 1,5 m.
Peut-on brancher moins de quatre sondes ?
Oui. Les voies inutilisées se désactivent par la commande AT+ENCHANNEL ou par downlink, ce qui économise la pile. La trame contient toujours les quatre champs de distance, en centimètres.
Quel intérêt par rapport à quatre DDS75 ?
Un seul nœud radio, une seule pile et un seul abonnement pour quatre points de mesure proches : quatre compartiments d'une même cuve, quatre places de parking contiguës ou quatre bacs voisins. Les sondes doivent rester dans un rayon de 1,5 m autour du boîtier.
À propos de Dragino
Dragino est un fabricant de matériel IoT fondé en 2010 par des ingénieurs à Shenzhen, en Chine. La marque conçoit des passerelles LoRaWAN, des capteurs et des modules d'entrées et sorties sans fil, avec une forte orientation open source. Ses produits servent à instrumenter des bâtiments, des réseaux techniques et des sites extérieurs sans tirer de câble.
Voir toute la gamme DraginoDemander un devis pour le DDS04
Indiquez le nombre de nœuds, le type et le nombre de sondes par nœud, le réseau visé et le contexte d'installation : nous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités.
