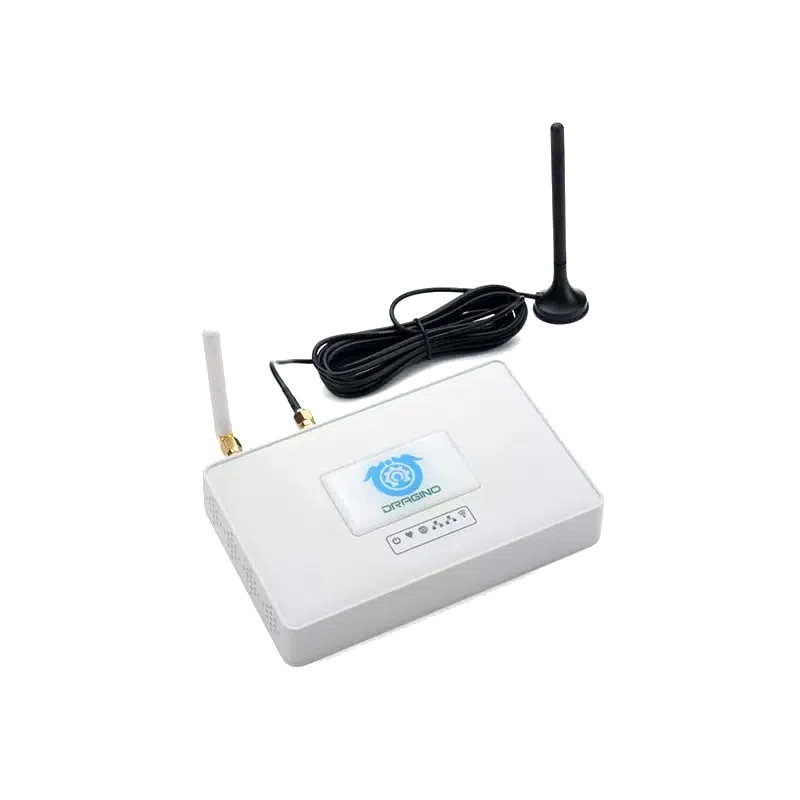

Dragino LG308N - Passerelle LoRaWAN intérieure 8 canaux, 2 ports Ethernet
- Passerelle LoRaWAN 8 canaux, concentrateur Semtech SX1302 et 10 chemins de démodulation
- Sensibilité jusqu'à -142,5 dBm, réjection de 70 dB d'un brouilleur à 1 MHz
- 2 ports Ethernet 10/100 et Wi-Fi 802.11 b/g/n, option 4G LTE (Quectel EC25)
- Packet Forwarder Semtech, LoRaWAN Basic Station, décodage ABP local et MQTT
- Alimentation 12 V DC, 2 A par adaptateur fourni
| Connectivité radio | 4G LTE, LoRaWAN, Wi-Fi |
|---|---|
| Interfaces et bus de terrain | Ethernet, USB |
| Protocoles IP et intégration | LoRaWAN Packet Forwarder / Basic Station, MQTT |
| Usage | Comptage énergétique, Confort thermique / CVC, GTB / intégration BMS, Télégestion de sites distants |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Nombre de ports Ethernet | 2 ports |
| Fonctions réseau | Wi-Fi intégré |
| Bande de fréquences | 868 MHz (EU868) ; Wi-Fi 2,4 GHz |
| Autonomie | Sans objet (alimenté) |
| Concentrateur LoRa | Semtech SX1302 et 2 x SX1250, 10 chemins de démodulation |
| Connecteur | 2 x RJ45, jack d'alimentation DC, USB hôte, antenne LoRa externe |
| Liaison montante | Ethernet et Wi-Fi, Ethernet, Wi-Fi et 4G (EC25) |
- LoRaWAN
- 4G LTE
- Wi-Fi
- Ethernet
- USB
- MQTT
- LoRaWAN Packet Forwarder / Basic Station
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
La Dragino LG308N est une passerelle LoRaWAN 8 canaux d'intérieur qui relie les capteurs radio d'un bâtiment au réseau IP par Ethernet, Wi-Fi ou 4G en option. Elle intègre un concentrateur Semtech SX1302 et deux ports Ethernet, ce qui facilite son insertion dans un réseau technique existant.
Elle vise les intégrateurs GTB et les services techniques qui déploient un réseau LoRaWAN privé dans des bureaux, un établissement scolaire ou un entrepôt. Son système Linux ouvert, administrable par interface web ou SSH, permet de l'adapter aux besoins du projet, et sa sensibilité jusqu'à -142,5 dBm aide à couvrir les zones difficiles comme les sous-sols et les locaux techniques.
Points forts du LG308N
- Concentrateur Semtech SX1302 avec 2 x SX1250, 10 chemins de démodulation programmables
- Sensibilité jusqu'à -142,5 dBm, fonctionnement en rapport signal sur bruit négatif
- 2 ports Ethernet RJ45 10/100 Mbit/s et Wi-Fi 802.11 b/g/n 2,4 GHz
- Option 4G LTE Quectel EC25, jusqu'à 150 Mbit/s descendant et 50 Mbit/s montant
- Packet Forwarder Semtech et LoRaWAN Basic Station (TTN, AWS, ChirpStack, ThingPark, Senet)
- Réception directe des capteurs LoRaWAN en ABP et transfert des données en MQTT, sans serveur réseau
- Accès distant par remote.it, système Linux open source
- Alimentation 12 V DC, 2 A, adaptateur secteur fourni
Applications en bâtiment et sur site technique
- Tertiaire : couverture d'un immeuble de bureaux pour les capteurs de confort, de CO2 et d'occupation.
- Enseignement : réseau de capteurs de qualité d'air dans un collège ou un lycée, raccordé au réseau technique.
- Logistique : suivi de températures et d'ouvertures de portes dans un entrepôt.
- Comptage : relevé de compteurs d'eau et d'énergie à sortie impulsion via des capteurs LoRaWAN.
- Sites distants : passerelle 4G pour un bâtiment communal ou une station technique sans accès au réseau local.
Intégration et compatibilité
La LG308N se raccorde à la plupart des serveurs réseau LoRaWAN : The Things Network, ChirpStack (via Gateway Bridge ou MQTT Forwarder), AWS IoT, ThingPark ou Senet, en Packet Forwarder Semtech ou LoRaWAN Basic Station. Les plans de fréquences sont préconfigurés par région et personnalisables.
Pour les projets simples, elle peut recevoir directement des capteurs configurés en ABP, déchiffrer leurs trames et les transmettre à un broker MQTT ou à un serveur HTTP. Les mesures rejoignent ensuite la GTB par le middleware ou la plateforme IoT en MQTT, Modbus TCP ou BACnet/IP. Découvrez nos autres passerelles LoRaWAN et la gamme Dragino.
Pour une sortie Modbus directe vers la GTB, consultez nos passerelles Modbus, dont la Dragino MS48-LR.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| LG308N | Ethernet et Wi-Fi, bande 868 MHz (EU868, IN865) | Bâtiment disposant d'un réseau local |
| LG308N-EC25 | Ajout du module 4G Quectel EC25-E et de 2 antennes 4G adhésives | Site sans réseau local accessible ou liaison de secours |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Fonction | Passerelle LoRaWAN intérieure 8 canaux |
| Concentrateur LoRa | Semtech SX1302 + 2 x SX1250 |
| Démodulation | 10 chemins programmables en parallèle, 1 démodulateur (G)FSK |
| Sensibilité LoRa | Jusqu'à -142,5 dBm |
| Bandes LoRaWAN | Version 868 : EU868 et IN865, plan de fréquences personnalisable |
| Processeur et mémoire | Atheros AR9331 400 MHz, 64 Mo de RAM, 16 Mo de flash |
| Système | Linux open source (OpenWrt) |
| Ethernet | 2 ports RJ45 10/100 Mbit/s |
| Wi-Fi | IEEE 802.11 b/g/n, 2,4 à 2,462 GHz |
| Cellulaire (option EC25) | Quectel EC25, LTE jusqu'à 150 Mbit/s descendant et 50 Mbit/s montant |
| Autres interfaces | 1 port USB 2.0 hôte, 1 connecteur mini PCIe |
| Alimentation | 12 V DC, 2 A (plage 12 à 24 V DC indiquée dans le manuel) |
| Administration | Interface web, SSH, remote.it |
| Dimensions | 150 x 50 x 100 mm |
| Poids | 192 g |
Critères de sélection
- Connectivité radio
- LoRaWAN, 4G LTE, Wi-Fi
- Interfaces et bus de terrain
- Ethernet, USB
- Protocoles IP et intégration
- MQTT, LoRaWAN Packet Forwarder / Basic Station
- Usage
- GTB / intégration BMS, Comptage énergétique, Confort thermique / CVC, Télégestion de sites distants
- Alimentation
- Très basse tension DC (5 à 60 V)
- Nombre de ports Ethernet
- 2 ports
- Fonctions réseau
- Wi-Fi intégré
- Bande de fréquences
- 868 MHz (EU868) ; Wi-Fi 2,4 GHz
- Autonomie
- Sans objet (alimenté)
- Concentrateur LoRa
- Semtech SX1302 et 2 x SX1250, 10 chemins de démodulation
- Connecteur
- 2 x RJ45, jack d'alimentation DC, USB hôte, antenne LoRa externe
- Liaison montante
- Ethernet et Wi-Fi, Ethernet, Wi-Fi et 4G (EC25)
Contenu et accessoires compatibles
Livrée avec la passerelle LG308N, une antenne LoRa et un adaptateur secteur. Prévoir une carte SIM data pour la version EC25.
Une antenne LoRa déportée peut améliorer la couverture depuis un local technique : voir nos antennes.
Documentation
Questions fréquentes
À quoi servent les deux ports Ethernet ?
L'un est un port WAN qui récupère une adresse du réseau ou d'Internet, l'autre un port LAN qui distribue par défaut une adresse en DHCP (passerelle en 10.130.1.1), pratique pour raccorder directement un poste de configuration.
Quelle différence entre la LG308N et la LPS8N ?
Elles partagent le concentrateur SX1302 et le système OpenWrt. La LG308N dispose de 2 ports Ethernet et d'une alimentation 12 V DC, la LPS8N d'un seul port Ethernet et d'une alimentation 5 V par USB Type-C dans un boîtier plus compact.
Faut-il un serveur LoRaWAN ?
Pour un réseau complet, oui : la LG308N relaie les trames vers TTN, ChirpStack ou un autre serveur. Elle peut néanmoins recevoir directement des capteurs en ABP et transférer leurs données en MQTT sans serveur réseau.
La version 4G fonctionne-t-elle en France ?
Oui, la référence LG308N-EC25 embarque le module Quectel EC25-E destiné à la zone Europe, Moyen-Orient et Afrique. Il suffit d'une carte SIM data et du paramétrage de l'APN.
À propos de Dragino
Dragino est un fabricant de matériel IoT fondé en 2010 par des ingénieurs à Shenzhen, en Chine. La marque conçoit des passerelles LoRaWAN, des capteurs et des modules d'entrées et sorties sans fil, avec une forte orientation open source. Ses produits servent à instrumenter des bâtiments, des réseaux techniques et des sites extérieurs sans tirer de câble.
Voir toute la gamme DraginoDemander un devis pour le LG308N
Indiquez la surface ou le nombre de bâtiments à couvrir, le nombre de capteurs et le type de liaison Internet disponible : nous vous répondons sous 24 h ouvrées avec un conseil sur l'architecture LoRaWAN et le choix de la passerelle. Les tarifs sont établis selon les quantités.
