Dragino PS-D - Capteur de pression différentielle LoRaWAN, NB-IoT et LTE-M
- Pression différentielle d'air, 14 calibres de ±100 Pa à 0-100 kPa et plus
- Précision ±0,5 % PE, surcharge 300 % PE
- Calibres bidirectionnels ±100 Pa, ±200 Pa et ±1 kPa pour les salles
- LoRaWAN EU868, NB-IoT, LTE-M ou LTE Cat 1 selon la référence
- Pile 8 500 mAh jusqu'à 5 ans en LoRaWAN, 19 000 mAh ou solaire
| Connectivité radio | 4G LTE, LoRaWAN, LTE-M, NB-IoT |
|---|---|
| Protocoles IP et intégration | LwM2M / CoAP, MQTT |
| Grandeur mesurée | Pression différentielle |
| Usage | Confort thermique / CVC, Maintenance prédictive, Qualité de l'air intérieur, Salle serveur / datacenter |
| Alimentation | Pile ou batterie intégrée, Solaire |
| Entrées et sorties | Entrée analogique 4-20 mA |
| Plage de mesure | -1 kPa à 100 kPa selon calibre (D01 à D13), D14 haute pression |
| Précision | Pression différentielle : ±0,5 % PE |
| Autonomie | 3 à 5 ans |
| Bande de fréquences | 868 MHz (EU868) |
| Variante | 14 calibres D01 à D14, dont 3 bidirectionnels |
| Calibres | 0-100 Pa, 0-200 Pa, 0-300 Pa, 0-1 kPa, 0-2 kPa, 0-3 kPa, 0-4 kPa, 0-5 kPa, 0-10 kPa, ±100 Pa, ±200 Pa, ±1 kPa, 0-100 kPa, D14 haute pression (plage confirmée au devis) |
| Température du transmetteur | -20 à +60 °C, usage intérieur |
| Réseau | LoRaWAN, NB-IoT, LTE-M et NB-IoT, LTE Cat 1 |
| Alimentation (version) | Pile 19000 mAh, Pile 8500 mAh, Solaire et batterie rechargeable, Batterie rechargeable 1000 mAh |
| Carte SIM | Sans objet (LoRaWAN), Sans carte SIM, SIM 1NCE incluse (10 ans, 500 Mo) |
| Plage | D03 : 0 à 300 Pa, D04 : 0 à 1 kPa, D05 : 0 à 2 kPa, D01 : 0 à 100 Pa, D02 : 0 à 200 Pa, D06 : 0 à 3 kPa, D07 : 0 à 4 kPa, D08 : 0 à 5 kPa, D09 : 0 à 10 kPa, D10 : -100 à 100 Pa, D11 : -200 à 200 Pa, D12 : -1 à 1 kPa, D13 : 0 à 100 kPa, D14 : haute pression |
- LoRaWAN
- NB-IoT
- LTE-M
- 4G LTE
- MQTT
- LwM2M / CoAP
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Dragino PS-D est un capteur de pression différentielle LoRaWAN : un transmetteur à deux prises mesure l'écart de pression d'air entre deux points, par exemple en amont et en aval d'un filtre, et le boîtier radio transmet la valeur sans fil. Quatorze calibres sont proposés, de 0 à 100 Pa jusqu'à 0 à 100 kPa, plus un calibre haute pression, dont trois bidirectionnels, en LoRaWAN, NB-IoT, LTE-M ou LTE Cat 1, sur pile, sur batterie rechargeable ou en solaire.
Il s'adresse aux exploitants CVC et aux intégrateurs GTB qui veulent suivre l'encrassement des filtres, la pression d'une gaine ou le maintien d'une salle en surpression sans câblage. Le remplacement des filtres se fait au bon moment, ni trop tôt, ni après une perte de débit.
Points forts du PS-D
- 14 calibres : 0 à 100, 200 ou 300 Pa, 0 à 1, 2, 3, 4, 5, 10 ou 100 kPa, un calibre haute pression (D14), et ±100 Pa, ±200 Pa, ±1 kPa
- Précision ±0,5 % de la pleine échelle, résolution 0,05 %
- Surcharge admissible 300 % de la pleine échelle, dérive de zéro ±0,03 % PE/°C
- Signal 4-20 mA du transmetteur lu avec une précision de 0,02 mA
- Alarme sur variation ou dépassement de seuil (Report on Change) et fonction Datalog
- Pile Li-SOCl2 8 500 mAh avec jusqu'à 5 ans annoncés en LoRaWAN, 19 000 mAh, solaire ou batterie rechargeable
- Configuration Bluetooth 5.1 et mise à jour OTA
Applications en bâtiment et sur site technique
- Centrales de traitement d'air : suivi de la perte de charge des filtres et alerte de colmatage.
- Santé et laboratoires : contrôle de la surpression ou de la dépression des salles propres, chambres d'isolement et blocs.
- Datacenters : écart de pression entre allées chaude et froide.
- Réseaux de ventilation tertiaire : pression statique de gaine pour vérifier le bon fonctionnement d'un ventilateur.
Intégration et compatibilité
Les versions LoRaWAN (LB, LB2, LS) fonctionnent en classe A (LoRaWAN 1.0.3), en OTAA avec des clés préchargées, et se déclarent sur The Things Stack, ChirpStack ou tout serveur standard ; l'intervalle par défaut est de 20 minutes. La trame contient le courant mesuré et un code de modèle de sonde : la conversion en pascals se fait dans le capteur (commande AT+PROBE) ou dans le décodeur publié par Dragino. La GTB récupère la valeur via MQTT, une API HTTP ou une passerelle LoRaWAN vers BACnet ou Modbus, puis compare la perte de charge au seuil de remplacement.
Les versions cellulaires transmettent sans passerelle : NB-IoT, LTE-M et NB-IoT (module BG95) ou LTE Cat 1 (module EG800), en MQTT, MQTTs, TCP ou UDP, et en CoAP selon la version. Les références 1T intègrent une carte SIM 1NCE.
Voir aussi nos capteurs de pression, nos contrôleurs CVC et la gamme Dragino.
Versions disponibles
Le code Dxx fixe le calibre, le bloc central fixe le réseau et l'énergie (GE sans SIM, 1T avec SIM 1NCE).
| Référence | Différence | Usage conseillé |
|---|---|---|
| D01 à D03 | 0 à 100, 200 ou 300 Pa | Filtres, gaines basse pression |
| D04 à D09 | 0 à 1, 2, 3, 4, 5 ou 10 kPa | Filtres fins, réseaux à forte perte de charge |
| D10 à D12 | -100 à +100 Pa, -200 à +200 Pa, -1 à +1 kPa | Salles en surpression ou dépression |
| D13, D14 | 0 à 100 kPa ; D14 haute pression, plage confirmée au devis | Applications industrielles |
| PS-LB, PS-LB2, PS-LS | LoRaWAN, pile 8 500 ou 19 000 mAh, ou solaire | Site équipé d'une passerelle |
| PS-NB, NB2, NS, CB, CB2, CS | NB-IoT ou LTE-M, pile ou solaire | Bâtiment sans passerelle |
| PS-KS, PS-KN | LTE Cat 1, solaire ou batterie rechargeable 1 000 mAh | Zone sans NB-IoT ni LTE-M |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Grandeur mesurée | Pression différentielle d'air entre deux prises |
| Calibres | D01 à D14, de 0 à 100 Pa jusqu'à 0 à 100 kPa (D13) plus un calibre haute pression (D14), dont ±100 Pa, ±200 Pa et ±1 kPa |
| Précision | ±0,5 % PE, résolution 0,05 % |
| Surcharge | 300 % PE |
| Dérive de zéro | ±0,03 % PE/°C, compensation de 0 à 50 °C |
| Température du transmetteur | -20 à +60 °C, usage intérieur |
| Entrées de mesure | 0 à 20 mA (précision 0,02 mA), 0 à 30 V (précision 0,02 V) |
| Électronique | -40 à +85 °C, boîtier radio IP66 (versions NB) |
| LoRaWAN | 1.0.3 classe A, OTAA, EU868, +22 dBm, sensibilité -139 dBm |
| Cellulaire | NB-IoT, LTE-M (BG95), LTE Cat 1 (EG800) ; emplacement nano-SIM |
| Alimentation | Pile Li-SOCl2 8 500 ou 19 000 mAh ; solaire et Li-ion 3 000 mAh ; Li-ion 1 000 mAh (KN) |
| Consommation LoRaWAN | Veille 5 µA, émission 125 mA à 20 dBm |
| Colis (LB, LS) | 275 x 140 x 65 mm, 615 g |
Critères de sélection
- Connectivité radio
- LoRaWAN, NB-IoT, LTE-M, 4G LTE
- Protocoles IP et intégration
- MQTT, LwM2M / CoAP
- Grandeur mesurée
- Pression différentielle
- Usage
- Salle serveur / datacenter, Qualité de l'air intérieur, Confort thermique / CVC, Maintenance prédictive
- Alimentation
- Pile ou batterie intégrée, Solaire
- Entrées et sorties
- Entrée analogique 4-20 mA
- Plage de mesure
- -1 kPa à 100 kPa selon calibre (D01 à D13), D14 haute pression
- Précision
- Pression différentielle : ±0,5 % PE
- Autonomie
- 3 à 5 ans
- Bande de fréquences
- 868 MHz (EU868)
- Variante
- 14 calibres D01 à D14, dont 3 bidirectionnels
- Calibres
- 0-100 Pa, 0-200 Pa, 0-300 Pa, 0-1 kPa, 0-2 kPa, 0-3 kPa, 0-4 kPa, 0-5 kPa, 0-10 kPa, ±100 Pa, ±200 Pa, ±1 kPa, 0-100 kPa, D14 haute pression (plage confirmée au devis)
- Température du transmetteur
- -20 à +60 °C, usage intérieur
- Réseau
- LoRaWAN, NB-IoT, LTE-M et NB-IoT, LTE Cat 1
- Alimentation (version)
- Pile 19000 mAh, Pile 8500 mAh, Solaire et batterie rechargeable, Batterie rechargeable 1000 mAh
- Carte SIM
- Sans objet (LoRaWAN), Sans carte SIM, SIM 1NCE incluse (10 ans, 500 Mo)
- Plage
- D03 : 0 à 300 Pa, D04 : 0 à 1 kPa, D05 : 0 à 2 kPa, D01 : 0 à 100 Pa, D02 : 0 à 200 Pa, D06 : 0 à 3 kPa, D07 : 0 à 4 kPa, D08 : 0 à 5 kPa, D09 : 0 à 10 kPa, D10 : -100 à 100 Pa, D11 : -200 à 200 Pa, D12 : -1 à 1 kPa, D13 : 0 à 100 kPa, D14 : haute pression
Contenu et accessoires compatibles
Le capteur est livré avec son transmetteur, une antenne externe, un tube d'air à couper selon le chantier et deux raccords de prise de pression en plastique. Prévoyez une passerelle LoRaWAN pour les versions LB, LB2 et LS.
Documentation
Questions fréquentes
Quel calibre choisir pour un filtre de centrale de traitement d'air ?
Retenez le calibre juste au-dessus de la perte de charge maximale admise, en général indiquée par le fabricant du filtre. La précision de ±0,5 % s'entend de la pleine échelle : un calibre de 0 à 300 Pa ou de 0 à 1 kPa donne une lecture plus fine qu'un calibre de 0 à 10 kPa pour une perte de charge de quelques centaines de pascals.
Peut-on mesurer une dépression ou une surpression de salle ?
Oui, avec les calibres bidirectionnels D10 (-100 à +100 Pa), D11 (-200 à +200 Pa) ou D12 (-1 à +1 kPa), qui indiquent aussi le sens de l'écart entre les deux prises de pression.
Le PS-D s'installe-t-il en extérieur ?
Non. Dragino destine le transmetteur de pression différentielle à un usage intérieur, avec une plage de fonctionnement de -20 à +60 °C. Installez-le dans le local technique ou à proximité de la centrale, et faites cheminer les tubes vers les points de mesure.
Quelle différence avec le PS-T ?
Le PS-T mesure la pression d'un fluide sur une conduite à l'aide d'une sonde filetée. Le PS-D mesure l'écart de pression d'air entre deux prises reliées par des tubes, pour un filtre, une gaine ou une salle à pression contrôlée.
À propos de Dragino
Dragino est un fabricant de matériel IoT fondé en 2010 par des ingénieurs à Shenzhen, en Chine. La marque conçoit des passerelles LoRaWAN, des capteurs et des modules d'entrées et sorties sans fil, avec une forte orientation open source. Ses produits servent à instrumenter des bâtiments, des réseaux techniques et des sites extérieurs sans tirer de câble.
Voir toute la gamme DraginoDemander un devis pour le PS-D
Indiquez l'application, la plage de pression attendue et le réseau disponible : nous répondons sous 24 h ouvrées avec un conseil sur le calibre. Les tarifs sont établis selon les quantités et les versions retenues.
Produits similaires
Voir toute la catégorieDragino PS-T - Capteur de pression à raccord fileté LoRaWAN et NB-IoT
- LoRaWAN
- NB-IoT
- LTE-M
Efento BLE Pression - Capteur pression atmosphérique, température et humidité
- Bluetooth LE
- API HTTP / REST
- Température
HWgroup PHTemp T7410 - Capteur de température, humidité et pression RS-485
- Aucune (filaire)
- RS-485
- Modbus RTU

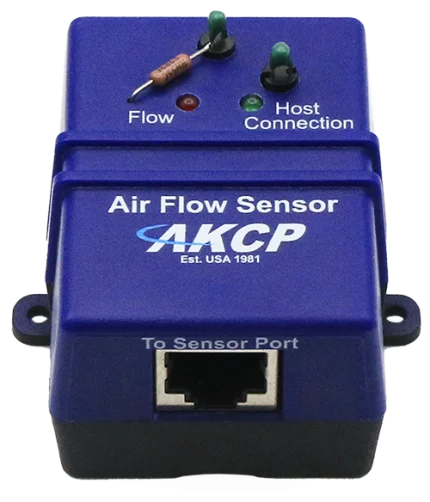

AKCP AFS - Capteur de flux d'air RJ45 pour salle serveur et ventilation
