Dragino PB01 - Bouton d'appel LoRaWAN avec température et humidité
- Bouton d'alarme LoRaWAN avec retour sonore et LED d'accusé de réception
- Température ±0,2 °C et humidité ±1,8 % HR intégrées
- Bouton blanc ou rouge, boîtier mural IP52
- 2 piles AAA LR03, veille 5 µA, émission 110 mA max
- LoRaWAN 1.0.3 classe A EU868, historique horodaté
| Connectivité radio | LoRaWAN |
|---|---|
| Grandeur mesurée | Humidité, Température |
| Usage | Confort thermique / CVC, GTB / intégration BMS, Sécurité des locaux |
| Alimentation | Pile ou batterie intégrée |
| Indice de protection | IP50 à IP54 |
| Type de montage | Mural |
| Plage de mesure | Température : -10 à +50 °C (-40 à +60 °C avec piles lithium), humidité : 0 à 99 % HR |
| Précision | Température : ±0,2 °C, humidité : ±1,8 % HR |
| Bande de fréquences | 868 MHz (EU868) |
| Boutons | 1 bouton d'alarme et 1 bouton ACT (réinitialisation) |
| Signal sonore | Haut-parleur intégré, désactivable |
| Piles | 2 x AAA LR03 |
| Classe LoRaWAN | Classe A, LoRaWAN 1.0.3 |
| Couleur | Blanc, Rouge |
- LoRaWAN
- IP50 à IP54
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Dragino PB01 est un bouton d'appel LoRaWAN : un simple appui envoie une alerte au serveur réseau, confirmée par un son et par la LED dès que le serveur accuse réception. Il mesure en plus la température et l'humidité de la pièce, avec une précision de ±0,2 °C et ±1,8 % HR.
Fixé au mur et alimenté par 2 piles AAA, il se déploie sans câblage dans des bâtiments occupés. Les services techniques et les gestionnaires de site l'utilisent pour recevoir des demandes d'intervention, des appels d'assistance ou des alarmes manuelles, tout en suivant le confort thermique du local.
Points forts du PB01
- 1 bouton d'alarme : trame immédiate avec drapeau d'alarme
- Accusé de réception visible (LED) et audible (haut-parleur, 5 mélodies, désactivable)
- Capteur intégré : ±0,2 °C et ±1,8 % HR, résolution 0,01, dérive inférieure à 0,03 °C par an
- Mesures toutes les 20 minutes par défaut et historique horodaté (datalog)
- Bouton blanc ou rouge, boîtier mural IP52
- 2 piles AAA LR03, veille 5 µA, émission 110 mA maximum
- LoRaWAN 1.0.3 classe A, OTAA ou ABP
Applications en bâtiment et sur site technique
- Santé et EHPAD : appel d'assistance dans une chambre, une salle de soins ou des sanitaires.
- Tertiaire et enseignement : demande d'intervention (salle trop chaude, panne, nettoyage) depuis une salle de réunion ou de classe.
- Locaux techniques et industrie : alarme manuelle de travailleur isolé ou signalement d'incident.
- Accueil et commerces : appel d'un agent ou d'un responsable, avec suivi de l'ambiance du local.
Intégration et compatibilité
Le PB01 s'enregistre en OTAA sur tout serveur réseau LoRaWAN standard : The Things Stack, ChirpStack ou serveur intégré des passerelles Dragino. La trame périodique contient la tension des piles, l'état des sons, le drapeau d'alarme, la température et l'humidité. Dragino publie le décodeur sur GitHub et des exemples d'intégration avec ThingsEye et Datacake.
Côté exploitation, l'appui peut déclencher un e-mail, un SMS ou un ticket de maintenance depuis la plateforme, et les mesures d'ambiance remontent en MQTT ou HTTP, ou vers la GTB via un convertisseur LoRaWAN vers Modbus ou BACnet. Intervalle, sons, mélodie et durée d'appui valide se règlent par downlink ou commandes AT.
Voir aussi nos autres boutons LoRaWAN, les capteurs de température et d'humidité et les passerelles LoRaWAN.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| PB01-LW | Bouton blanc | Demande de service, signalement discret, salles de réunion |

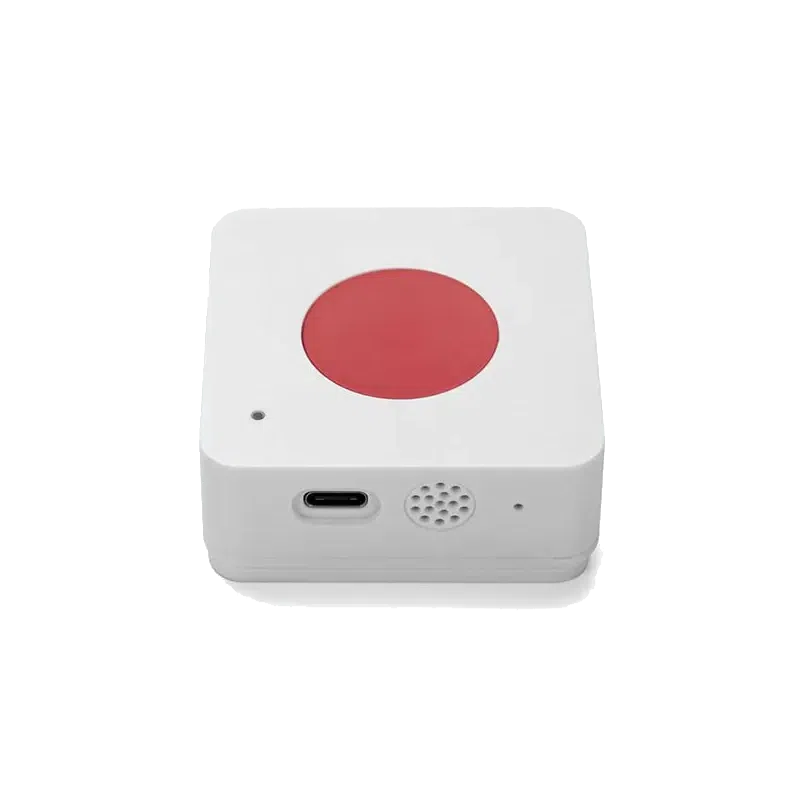

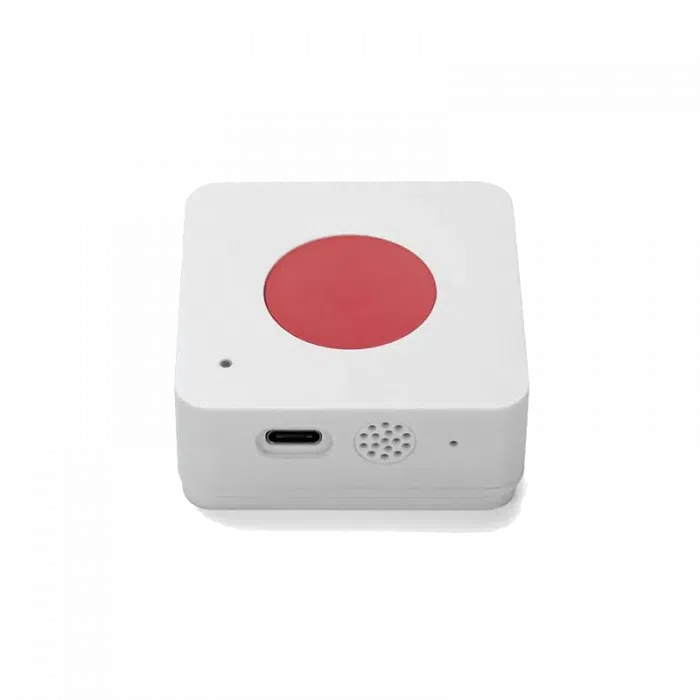

| PB01-LR | Bouton rouge | Appel d'urgence, alarme manuelle, travailleur isolé |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Boutons | 1 bouton d'alarme, 1 bouton ACT (réinitialisation et nouvelle connexion) |
| Signalisation | LED tricolore et haut-parleur intégré (son d'appui et son d'accusé de réception) |
| Capteur de température | Résolution 0,01 °C, précision typique ±0,2 °C, dérive inférieure à 0,03 °C par an |
| Capteur d'humidité | Résolution 0,01 % HR, précision typique ±1,8 % HR, plage 0 à 99 % HR sans condensation, dérive inférieure à 0,2 % HR par an |
| Intervalle par défaut | 20 minutes |
| Mémoire | Historique horodaté (datalog) relu par downlink |
| Radio | LoRaWAN 1.0.3 classe A, OTAA (ABP possible) |
| Bande proposée | EU868 (autres bandes constructeur : EU433, US915, AS923, AU915, KR920, CN470) |
| Alimentation | 2 piles AAA LR03 remplaçables |
| Consommation | Veille 5 µA, émission 110 mA maximum |
| Température de fonctionnement | -10 à +50 °C, -40 à +60 °C avec piles lithium |
| Indice de protection | IP52 |
| Montage | Mural |
| Configuration | Commandes AT et downlink LoRaWAN |
| Mise à jour | Firmware via le port de programmation |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Grandeur mesurée
- Température, Humidité
- Usage
- GTB / intégration BMS, Confort thermique / CVC, Sécurité des locaux
- Alimentation
- Pile ou batterie intégrée
- Indice de protection
- IP50 à IP54
- Type de montage
- Mural
- Plage de mesure
- Température : -10 à +50 °C (-40 à +60 °C avec piles lithium), humidité : 0 à 99 % HR
- Précision
- Température : ±0,2 °C, humidité : ±1,8 % HR
- Bande de fréquences
- 868 MHz (EU868)
- Boutons
- 1 bouton d'alarme et 1 bouton ACT (réinitialisation)
- Signal sonore
- Haut-parleur intégré, désactivable
- Piles
- 2 x AAA LR03
- Classe LoRaWAN
- Classe A, LoRaWAN 1.0.3
- Couleur
- Blanc, Rouge
Contenu et accessoires compatibles
Livré avec 1 bouton PB01 de la couleur choisie.
Accessoires conseillés : passerelle LoRaWAN Dragino LPS8v2 ou LPS8N, convertisseur Dragino MS48-LR pour une remontée Modbus en GTB. Pour une enquête de satisfaction à plusieurs choix, voyez le boîtier 5 boutons Dragino PB05-L.
Documentation
Questions fréquentes
Que se passe-t-il quand on appuie sur le bouton du PB01 ?
Le PB01 envoie immédiatement une trame avec le drapeau d'alarme. La LED clignote en rouge jusqu'à l'accusé de réception du serveur, puis reste bleue 5 secondes, et le haut-parleur joue un son de confirmation. L'utilisateur sait donc que sa demande est bien partie.
Quelle est la précision des mesures de température et d'humidité ?
Typiquement ±0,2 °C et ±1,8 % HR, avec une résolution de 0,01 °C et 0,01 % HR. La dérive annoncée est inférieure à 0,03 °C et 0,2 % HR par an. Les mesures sont transmises toutes les 20 minutes par défaut.
Quelles couleurs sont disponibles ?
Deux versions : bouton blanc (PB01-LW) et bouton rouge (PB01-LR). Le rouge s'impose pour un appel d'urgence ou une alarme, le blanc pour une demande de service plus discrète.
Peut-on couper le son ?
Oui. Le son d'appui et le son d'accusé de réception se désactivent par commande AT ou downlink. Cinq types de mélodie sont disponibles, et la durée d'appui valide est réglable pour éviter les déclenchements involontaires.
Le PB01 garde-t-il les mesures en cas de coupure réseau ?
Oui, la fonction datalog enregistre les mesures horodatées. Le serveur peut ensuite les relire par une commande downlink pour compléter les courbes de température et d'humidité.
À propos de Dragino
Dragino est un fabricant de matériel IoT fondé en 2010 par des ingénieurs à Shenzhen, en Chine. La marque conçoit des passerelles LoRaWAN, des capteurs et des modules d'entrées et sorties sans fil, avec une forte orientation open source. Ses produits servent à instrumenter des bâtiments, des réseaux techniques et des sites extérieurs sans tirer de câble.
Voir toute la gamme DraginoDemander un devis pour le PB01
Indiquez le nombre de boutons à équiper et votre réseau LoRaWAN existant : nous vous répondons sous 24 h ouvrées avec un conseil technique sur la couleur, l'emplacement et le scénario d'alerte. Les tarifs sont établis selon les quantités et peuvent inclure passerelle et mise en service.
