Dragino RS485 - Convertisseur Modbus RS485 vers LoRaWAN, NB-IoT et LTE-M
- Lit les équipements Modbus RTU et RS485 et transmet leurs valeurs sans fil
- LoRaWAN EU868, NB-IoT, LTE-M ou LTE Cat 1 selon la référence
- Sorties capteur 3,3 V et 5 V pilotées, 12 V sur le RS485W
- Pile 8 500 ou 19 000 mAh, solaire ou 7 à 24 V DC (RS485-LN)
- Boîtier IP67 pour les versions autonomes
| Connectivité radio | 4G LTE, LoRaWAN, LTE-M, NB-IoT |
|---|---|
| Interfaces et bus de terrain | 1-Wire, Modbus RTU, RS-485 |
| Protocoles IP et intégration | LwM2M / CoAP, MQTT |
| Usage | Comptage énergétique, GTB / intégration BMS, Télégestion de sites distants |
| Alimentation | Pile ou batterie intégrée, Solaire, Très basse tension DC (5 à 60 V) |
| Indice de protection | IP67 |
| Entrées et sorties | Entrée TOR / contact sec, Port 1-Wire |
| Fonctions réseau | GNSS |
| Bande de fréquences | 868 MHz (EU868) |
| Variante | RS485 (sur pile ou solaire), RS485W (sortie 12 V), RS485-LN (7 à 24 V DC, classe C) |
| Sorties d'alimentation | 3,3 V et 5 V pilotées, 12 V sur RS485W |
| Classe LoRaWAN | A (LB, LS), A ou C (LN) |
| Carte SIM | Non fournie : versions cellulaires à équiper de la Nano-SIM de votre opérateur IoT |
| Modèle | RS485-LN, RS485, RS485W |
| Réseau | LoRaWAN, NB-IoT, LTE-M et NB-IoT, LTE Cat 1 |
| Alimentation (version) | Alimentation DC externe 7-24 V, Pile 8500 mAh, Pile 19000 mAh, Solaire et batterie rechargeable, Batterie rechargeable 1000 mAh |
- LoRaWAN
- NB-IoT
- LTE-M
- 4G LTE
- RS-485
- Modbus RTU
- 1-Wire
- MQTT
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Dragino RS485 est un convertisseur Modbus RS485 vers LoRaWAN : il interroge périodiquement un ou plusieurs équipements série (compteur d'énergie, automate, centrale de mesure, sonde industrielle), extrait les valeurs utiles selon des règles que vous définissez, puis les transmet sans fil. La famille regroupe le RS485 autonome sur pile ou solaire, le RS485W avec sortie 12 V et le RS485-LN alimenté en continu, en LoRaWAN, NB-IoT, LTE-M ou LTE Cat 1.
C'est la solution pour remonter dans la supervision un équipement Modbus isolé, situé dans un local sans réseau ni câblage disponible. L'intégrateur GTB évite une liaison filaire coûteuse et l'exploitant récupère les index et alarmes à distance.
Points forts du RS485
- Interface RS485 compatible Modbus RTU, plus UART 3,3 ou 5 V, entrée d'interruption, I2C et 1-Wire (versions sur pile)
- Interrogation de plusieurs équipements par règles configurables, traitement de la réponse dans le convertisseur
- Sorties d'alimentation pilotées 3,3 V et 5 V pour le capteur, plus 12 V (130 mA) sur le RS485W
- Boîtier étanche IP67 pour les versions autonomes
- Pile Li-SOCl2 8 500 ou 19 000 mAh, solaire, ou alimentation 7 à 24 V DC (RS485-LN)
- Commandes descendantes retransmises vers le bus RS485
- Configuration Bluetooth 5.1 et mise à jour OTA (versions LB, LS, NB, CB, K)
Applications en bâtiment et sur site technique
- Comptage énergétique : relève des compteurs électriques Modbus d'un tableau divisionnaire ou d'une sous-station sans réseau IP.
- CVC et production : lecture d'un régulateur, d'un variateur ou d'une centrale de traitement d'air hors du périmètre câblé de la GTB.
- Eau et environnement : sondes RS485 de niveau, de qualité d'eau ou de météo, alimentées par le convertisseur.
- Industrie et sites distants : supervision d'automates sur postes de relevage, forages et locaux techniques isolés.
Intégration et compatibilité
En LoRaWAN, les versions LB, LB2 et LS fonctionnent en classe A (LoRaWAN 1.0.3) avec une émission toutes les 20 minutes par défaut ; le RS485-LN fonctionne en classe A ou C, classe C par défaut, et propose aussi un mode point à point. Tous rejoignent le réseau en OTAA et se déclarent sur The Things Stack, ChirpStack ou un serveur standard. Dragino fournit un outil de configuration RS485 et des notes d'application par capteur. Les valeurs sont ensuite exposées à la GTB en MQTT, API HTTP, ou en BACnet et Modbus TCP via la passerelle ou le serveur d'application.
Les versions cellulaires transmettent sans passerelle : NB-IoT (BC660K-GL), LTE-M et NB-IoT (BG95, avec GNSS) en MQTT, MQTTs, TCP, UDP ou CoAP, et LTE Cat 1 (EG800) en MQTT, MQTTs, TCP ou UDP. Les versions cellulaires sont livrées sans carte SIM : insérez la Nano-SIM de votre opérateur IoT.
Voir aussi nos convertisseurs Modbus vers LoRaWAN, les compteurs d'énergie électrique à raccorder et la gamme Dragino.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| RS485-LN | LoRaWAN classe C, alimentation 7 à 24 V DC | Armoire alimentée, commandes fréquentes |

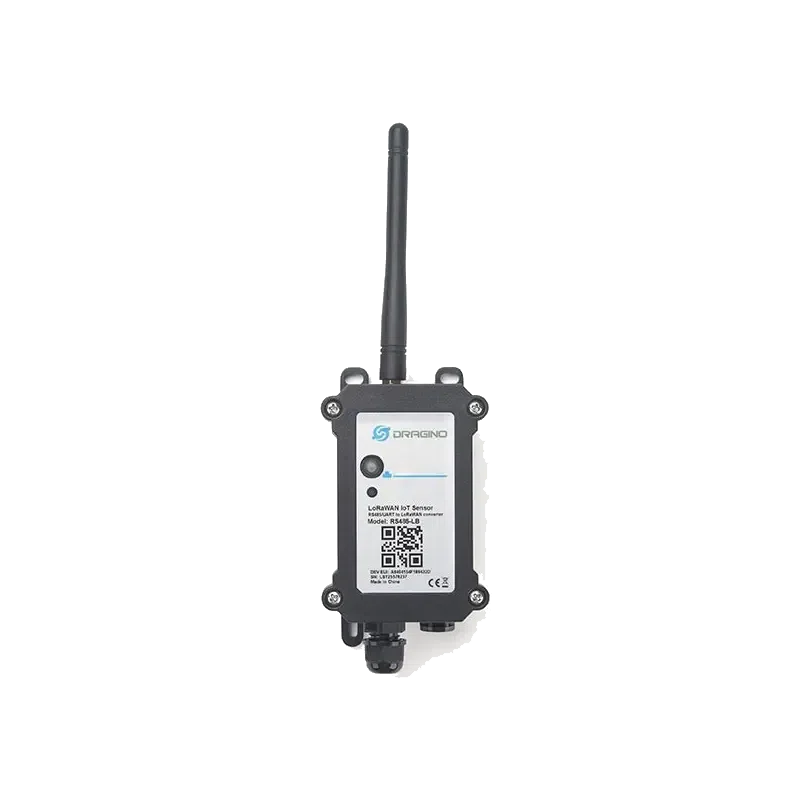

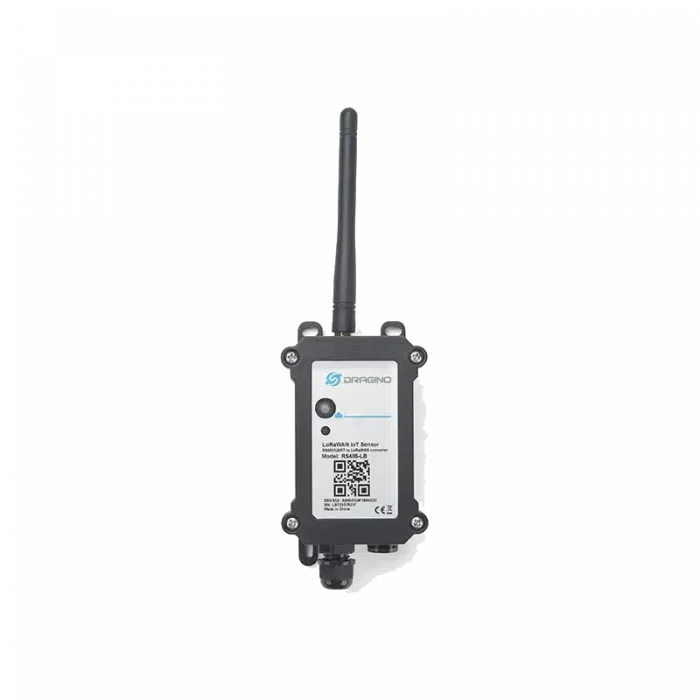

| RS485-LB, -LB2 | LoRaWAN, pile 8 500 ou 19 000 mAh, IP67 | Équipement sans alimentation disponible |

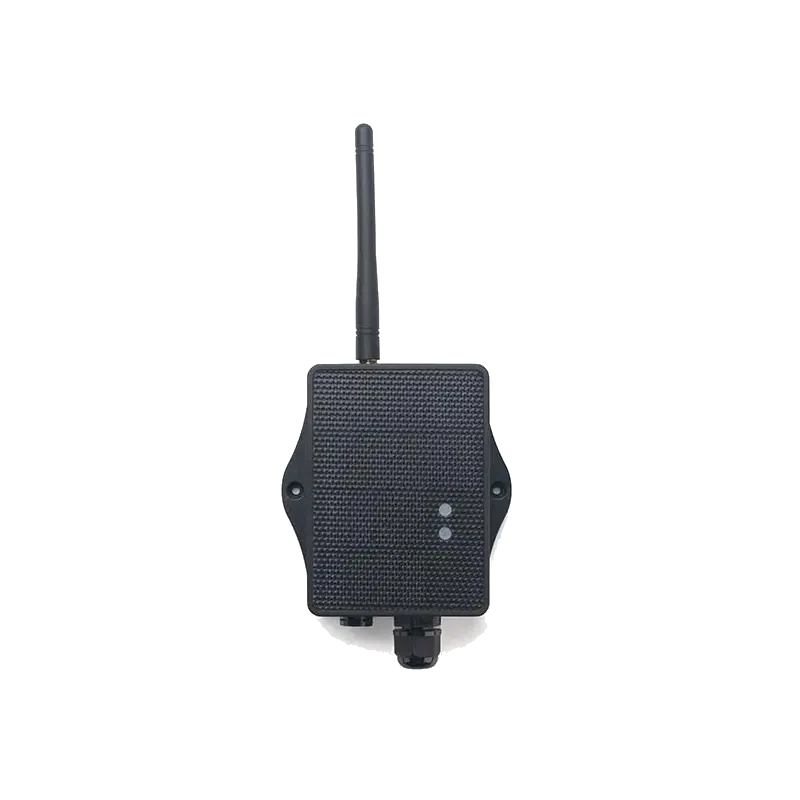

| RS485-LS | LoRaWAN, solaire et Li-ion 3 000 mAh | Point de mesure extérieur |
| RS485W-xx | Mêmes versions avec sortie 12 V supplémentaire | Sonde alimentée en 12 V |
| -NB, -NB2, -NS (GE) | NB-IoT, pile ou solaire | Site isolé sans passerelle |
| -CB, -CB2, -CS (GE) | LTE-M et NB-IoT, GNSS | Parc multisite |
| -KS, -KN (GE) | LTE Cat 1, solaire ou batterie rechargeable 1 000 mAh | Zone sans NB-IoT ni LTE-M |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Interfaces (versions autonomes) | 1 x RS485, 1 x UART 3,3 ou 5 V, 1 entrée d'interruption ou TOR, 1 x I2C, 1 x 1-Wire |
| Interface (RS485-LN) | 1 x RS485, entrée d'interruption depuis la version matérielle 1.2 |
| Protocole série | Modbus RTU et trames RS485 personnalisées |
| Sorties d'alimentation capteur | 3,3 V et 5 V pilotées ; 12 V environ 130 mA sur RS485W |
| Alimentation | Pile Li-SOCl2 8 500 ou 19 000 mAh ; solaire et Li-ion 3 000 mAh ; Li-ion 1 000 mAh (KN) ; 7 à 24 V DC (LN) |
| Consommation | LB : veille 5 µA, émission 125 mA à 20 dBm ; LN : 32 mA au repos et 65 mA en émission sous 12 V |
| LoRaWAN | 1.0.3, classe A (LB, LS) ou A et C (LN), OTAA, EU868 ; sensibilité -139 dBm (LB), -148 dBm (LN) |
| Cellulaire | NB-IoT BC660K-GL, LTE-M BG95, LTE Cat 1 EG800 ; emplacement nano-SIM |
| Indice de protection | IP67 (RS485-LB, LS, CB, KN) |
| Dimensions et poids (RS485-LB) | 97 x 65 x 47 mm, 150 g |
| Température de fonctionnement | -40 à +85 °C (versions autonomes) |
| Configuration | Bluetooth 5.1, commandes AT, downlink, OTA ; port de programmation (LN) |
Critères de sélection
- Connectivité radio
- LoRaWAN, NB-IoT, LTE-M, 4G LTE
- Interfaces et bus de terrain
- RS-485, Modbus RTU, 1-Wire
- Protocoles IP et intégration
- MQTT, LwM2M / CoAP
- Usage
- GTB / intégration BMS, Comptage énergétique, Télégestion de sites distants
- Alimentation
- Pile ou batterie intégrée, Très basse tension DC (5 à 60 V), Solaire
- Indice de protection
- IP67
- Entrées et sorties
- Entrée TOR / contact sec, Port 1-Wire
- Fonctions réseau
- GNSS
- Bande de fréquences
- 868 MHz (EU868)
- Variante
- RS485 (sur pile ou solaire), RS485W (sortie 12 V), RS485-LN (7 à 24 V DC, classe C)
- Sorties d'alimentation
- 3,3 V et 5 V pilotées, 12 V sur RS485W
- Classe LoRaWAN
- A (LB, LS), A ou C (LN)
- Carte SIM
- Non fournie : versions cellulaires à équiper de la Nano-SIM de votre opérateur IoT
- Modèle
- RS485-LN, RS485, RS485W
- Réseau
- LoRaWAN, NB-IoT, LTE-M et NB-IoT, LTE Cat 1
- Alimentation (version)
- Alimentation DC externe 7-24 V, Pile 8500 mAh, Pile 19000 mAh, Solaire et batterie rechargeable, Batterie rechargeable 1000 mAh
Contenu et accessoires compatibles
Le RS485-LN est livré avec une antenne LoRa et un câble de programmation. Les versions autonomes sont livrées prêtes à câbler. Prévoyez une passerelle LoRaWAN pour les versions LoRaWAN et vérifiez la vitesse et l'adresse Modbus de chaque esclave avant la mise en service.
Documentation
Questions fréquentes
Quelle différence entre RS485, RS485W et RS485-LN ?
Le RS485 (LB, LS, NB, CB, KS, KN) est autonome sur pile ou solaire, dans un boîtier IP67, et alimente le capteur par des sorties 3,3 V et 5 V pilotées. Le RS485W ajoute une sortie 12 V pour les sondes qui l'exigent, par exemple certaines sondes de qualité d'eau. Le RS485-LN est alimenté en 7 à 24 V DC et travaille en classe C, donc toujours à l'écoute : il convient aux armoires équipées et aux commandes descendantes fréquentes.
Combien d'équipements Modbus peut-on interroger ?
Le convertisseur gère plusieurs esclaves RS485 grâce à des règles d'interrogation configurables : pour chaque commande, on définit la trame envoyée et les octets à extraire de la réponse. Le nombre pratique dépend de la taille de trame LoRaWAN disponible ; au-delà, plusieurs trames sont envoyées.
Peut-on écrire dans un équipement à distance ?
Oui. Une commande descendante (downlink) reçue du serveur est retransmise telle quelle sur le bus RS485, ce qui permet par exemple de modifier une consigne. Avec le RS485-LN en classe C, la commande part sans attendre la prochaine émission du convertisseur.
Quelle puissance la sortie 12 V du RS485W peut-elle fournir ?
Environ 130 mA au maximum selon Dragino. Au-delà, la tension chute. La sortie 12 V est dérivée de la sortie 5 V et se pilote avec la même commande de durée d'alimentation.
À propos de Dragino
Dragino est un fabricant de matériel IoT fondé en 2010 par des ingénieurs à Shenzhen, en Chine. La marque conçoit des passerelles LoRaWAN, des capteurs et des modules d'entrées et sorties sans fil, avec une forte orientation open source. Ses produits servent à instrumenter des bâtiments, des réseaux techniques et des sites extérieurs sans tirer de câble.
Voir toute la gamme DraginoDemander un devis pour le RS485
Indiquez les équipements Modbus à relever, les registres utiles et l'alimentation disponible : nous répondons sous 24 h ouvrées avec un conseil sur la version adaptée. Les tarifs sont établis selon les quantités.
