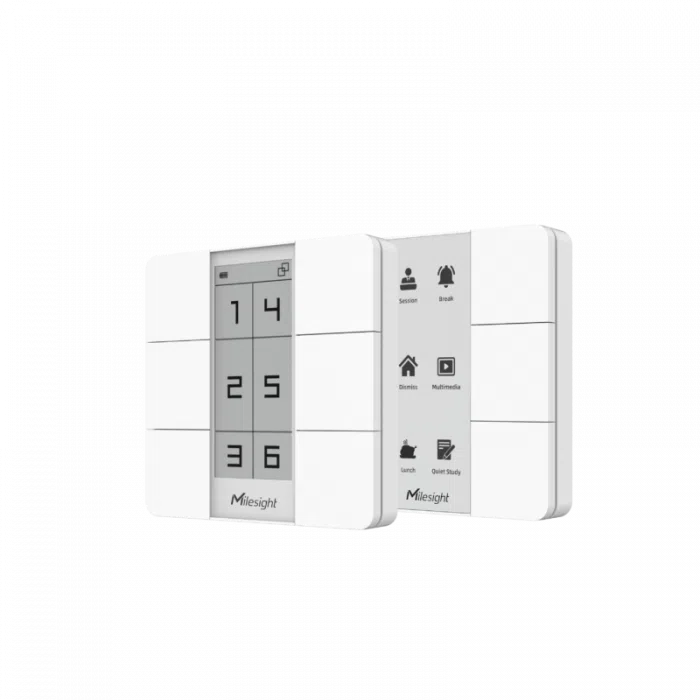

Milesight WS136 / WS156 - Panneau de commande LoRaWAN 6 boutons
- Panneau mural sans fil à 6 boutons de scène, LoRaWAN classe A et Milesight D2D
- Écran e-Ink 2,9 pouces programmable (WS156) pour libeller chaque scène
- 2 piles CR2450 de 590 mAh, plus de 3 ans d'autonomie (20 appuis par jour)
- IP30, 86 x 86 x 14 mm, pose sur boîte 86, adhésif 3M ou table
- Certifié LoRaWAN, CE, FCC, configuration par NFC
| Connectivité radio | LoRaWAN |
|---|---|
| Usage | Confort thermique / CVC, GTB / intégration BMS |
| Alimentation | Pile ou batterie intégrée |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Adhésif, Mural, Pose libre / bureau |
| Certifications | LoRaWAN certifié |
| Bande de fréquences | 868 MHz (EU868) |
| Autonomie | 3 à 5 ans |
| Boutons | 6 boutons de scène rétroéclairés bleu |
| Mode LoRaWAN | Classe A, OTAA / ABP |
| Configuration | NFC (Milesight ToolBox) ou downlink |
| Afficheur | e-Ink, Sans (autocollants) |
- LoRaWAN
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 4 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Milesight WS156 est un panneau de commande LoRaWAN à 6 boutons qui déclenche en un appui des scènes prédéfinies : éclairage de réunion, mode présentation, extinction générale, relance du chauffage ou de la ventilation. Sans câble et alimenté par piles, il se pose là où l'occupant en a besoin, sans saignée ni tirage de ligne. Son écran e-Ink programmable affiche le nom ou le pictogramme de chaque scène.
Pour l'intégrateur GTB, c'est une interface murale simple qui remonte chaque appui vers le serveur réseau, ou qui commande directement un contrôleur Milesight par le protocole D2D, sans passer par la passerelle. La version WS136, sans écran et repérée par autocollants, reste référencée pour les extensions de parc, Milesight ayant annoncé sa fin de vie en 2026 au profit du WS156.
Points forts du WS156
- 6 boutons de scène, chaque scène pouvant agir sur plusieurs équipements
- Écran e-Ink noir et blanc de 2,9 pouces (128 x 296 pixels), contenu personnalisable
- LoRaWAN classe A (OTAA ou ABP) et Milesight D2D en mode contrôleur, pour une commande à très faible latence
- Plus de 3 ans d'autonomie sur 2 piles CR2450 de 590 mAh (20 appuis par jour, remontée toutes les 1 080 minutes)
- Format 86 x 86 x 14 mm pour 90 g : pose sur boîte d'encastrement 86, adhésif 3M ou sur un bureau
- Configuration en un geste par NFC avec l'application Milesight ToolBox
- Certifié LoRaWAN, conforme CE et FCC, boîtier PC + ABS ignifugé
Applications en bâtiment et sur site technique
- Tertiaire : scènes d'éclairage et de stores en salle de réunion, open space ou auditorium
- Hôtellerie : panneau de chambre pour les ambiances lumineuses et le mode absent
- Enseignement : commande simplifiée de l'éclairage et de la ventilation d'une salle de cours
- Collectivités et équipements publics : extinction générale en fin de journée par l'agent d'accueil
- Rénovation de bâtiments occupés : ajout d'une commande murale sans travaux électriques
Intégration et compatibilité
Le WS156 émet en LoRaWAN (EU868, puissance 16 dBm, sensibilité -137 dBm) et fonctionne avec les passerelles LoRaWAN et serveurs réseau standards : serveur intégré Milesight, ChirpStack, The Things Stack. Chaque appui est remonté comme un événement que la GTB, l'hyperviseur ou une plateforme IoT récupère via MQTT ou HTTP, puis transforme en commandes BACnet ou Modbus. Le décodeur de trames est publié par Milesight.
En mode Milesight D2D, le panneau pilote directement un contrôleur d'éclairage WS558, un interrupteur WS50x ou une prise WS523, sans aller-retour par le serveur : la réaction reste immédiate même si la liaison internet est coupée. La personnalisation de l'écran, l'affectation des scènes et le paramétrage réseau se font par NFC ou par commande descendante. Le panneau est aussi géré dans Milesight IoT Cloud.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| WS156-868M | Écran e-Ink 2,9 pouces programmable | Salles partagées, hôtels, lieux où les scènes changent souvent |
| WS136-868M | Sans écran, boutons repérés par autocollants | Extension d'un parc WS136 existant (fin de vie annoncée) |
Caractéristiques techniques
| Type | Panneau de commande de scènes sans fil |
|---|---|
| Boutons | 6 boutons de scène, rétroéclairage bleu |
| Afficheur (WS156) | e-Ink noir et blanc 2,9 pouces, 128 x 296 pixels |
| Indicateurs | 1 LED d'état, 1 bouton de réinitialisation interne |
| Radio | LoRaWAN et Milesight D2D, antenne interne |
| Fréquence | EU868 (autres plans : CN470, RU864, IN865, US915, AU915, KR920, AS923) |
| Puissance d'émission | 16 dBm (868 MHz) |
| Sensibilité | -137 dBm |
| Mode LoRaWAN | OTAA / ABP, classe A |
| Configuration | Application mobile par NFC ou commande descendante |
| Fonctions avancées | Contrôleur Milesight D2D, personnalisation de l'écran |
| Alimentation | 2 piles lithium CR2450 de 590 mAh |
| Autonomie | Plus de 3 ans (1 080 min d'intervalle, 20 appuis par jour, 25 °C) |
| Indice de protection | IP30 |
| Boîtier | PC + ABS ignifugé, blanc |
| Température de fonctionnement | -10 à +50 °C (écran e-Ink : 0 à +50 °C) |
| Humidité relative | 90 % maximum sans condensation |
| Dimensions | 86 x 86 x 14 mm |
| Poids | 90 g avec piles |
| Installation | Sur table, adhésif 3M ou boîte d'encastrement 86 |
| Conformité | CE, FCC, LoRaWAN Certified, RoHS |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Usage
- GTB / intégration BMS, Confort thermique / CVC
- Alimentation
- Pile ou batterie intégrée
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Adhésif, Pose libre / bureau
- Certifications
- LoRaWAN certifié
- Bande de fréquences
- 868 MHz (EU868)
- Autonomie
- 3 à 5 ans
- Boutons
- 6 boutons de scène rétroéclairés bleu
- Mode LoRaWAN
- Classe A, OTAA / ABP
- Configuration
- NFC (Milesight ToolBox) ou downlink
- Afficheur
- e-Ink, Sans (autocollants)
Contenu et accessoires compatibles
Livré avec le panneau, 2 vis de fixation, un adhésif 3M, un guide de démarrage et une carte de garantie. Il se combine avec les interrupteurs et contrôleurs d'éclairage connectés de la gamme et avec une passerelle LoRaWAN. Pour un simple bouton d'appel ou d'alerte, voyez la catégorie boutons connectés et la page Milesight.
Documentation
Questions fréquentes
Le WS156 peut-il commander un équipement sans passerelle ?
Oui. Avec le protocole Milesight D2D, chaque bouton envoie directement une commande à un équipement Milesight compatible (WS558, WS50x, WS523). La passerelle reste utile pour remonter les événements à la supervision.
Quelle est l'autonomie des piles ?
Milesight annonce plus de 3 ans avec 2 piles CR2450 de 590 mAh, pour 20 appuis par jour et une remontée périodique toutes les 1 080 minutes à 25 °C. Un usage plus intensif réduit cette durée.
Quelle différence entre le WS136 et le WS156 ?
Les deux partagent la même électronique radio et les 6 boutons. Le WS156 ajoute un écran e-Ink de 2,9 pouces pour afficher le nom de chaque scène, le WS136 utilise des autocollants. Milesight a annoncé la fin de vie du WS136 en 2026.
Peut-on l'intégrer à une GTB BACnet ou Modbus ?
Oui, de façon indirecte : le serveur réseau LoRaWAN décode les appuis et les transmet en MQTT ou HTTP à la GTB, ou à une passerelle edge qui les expose en BACnet ou Modbus.
Comment se fixe le panneau ?
Il se visse sur une boîte d'encastrement standard 86, se colle avec l'adhésif 3M fourni ou se pose sur un bureau. Aucun raccordement électrique n'est nécessaire.
À propos de Milesight
Milesight conçoit des produits IoT, des caméras de vidéosurveillance et des équipements de trafic intelligents. Sa division IoT réunit capteurs LoRaWAN, passerelles, contrôleurs et routeurs industriels 4G et 5G, pensés pour le bâtiment intelligent, la ville connectée, l'industrie, le commerce et l'agriculture. C'est l'une des gammes les plus étendues de smartbuildings.fr.
Voir toute la gamme MilesightDemander un devis pour le WS156
Précisez le nombre d'appareils, le type de bâtiment et votre serveur réseau LoRaWAN : nous revenons vers vous sous 24 h ouvrées avec une proposition et un conseil technique sur l'intégration à votre supervision. Les tarifs sont établis selon les quantités et la composition du projet.
