Capteur multifonction LoRaWAN Netvox R31512 avec sondes fuite, ouverture et bris de vitre

Réf. R31512

Netvox R31512 - Capteur multifonction LoRaWAN 8 en 1 pour la sécurité

Capteur LoRaWAN Classe A 8 fonctions : température, humidité, vibration, PIR, bouton, inclinaison, fuite, ouverture, bris de vitre
Température -20 à +55 °C (±1 °C), humidité 0 à 100 % HR (±7 % HR)
Détecteur PIR 2,5 m, 80° horizontal et 90° vertical ; bris de vitre dans un rayon de 2,5 m
3 sondes externes : fuite d'eau, contact d'ouverture (ILS) et bris de vitre sur câble de 100 cm
2 piles CR2450 en parallèle, module SX1262, portée jusqu'à 10 km en champ libre

Connectivité radio	LoRaWAN
Grandeur mesurée	Fuite d'eau, Humidité, Ouverture / contact, Présence / mouvement, Température, Vibration / inclinaison
Usage	Détection de fuite, Occupation des espaces, Salle serveur / datacenter, Sécurité des locaux
Alimentation	Pile ou batterie intégrée
Plage de mesure	Température : -20 à +55 °C ; Humidité : 0 à 100 % HR
Précision	Température : ±1 °C ; Humidité : ±7 % HR
Bande de fréquences	868 MHz (EU868)
Technologie de détection	PIR, interrupteur à bille, capteur d'inclinaison, ILS (reed), piézoélectrique (bris de vitre)

LoRaWAN

Quantité

Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.

Tarif professionnel sur devisRéponse sous 24 h ouvrées
Délai sur devisPrécisé dans votre devis
Conseil technique avant-venteChoix du matériel, protocoles et intégration
Tarif selon les quantitésIndiquez vos volumes dans la demande

Fiche technique PDF Un conseiller : 01 34 91 90 20

Le Netvox R31512 est un capteur multifonction LoRaWAN qui réunit dans un seul boîtier huit fonctions de surveillance : température et humidité, vibration, détection de mouvement PIR, bouton d'appel, inclinaison, fuite d'eau, ouverture de porte ou de fenêtre et bris de vitre. Il s'adresse aux intégrateurs sécurité et GTB, aux exploitants d'hôtels, de bureaux ou d'établissements scolaires qui veulent couvrir une pièce entière avec un seul équipement radio.

Le R31512 n'occupe qu'une seule adresse LoRaWAN et un seul jeu de piles. Les fonctions internes (ambiance, PIR, vibration, inclinaison, bouton) se complètent de trois sondes déportées branchées sur ses ports : fuite d'eau, contact magnétique et détecteur de bris de vitre. Chaque fonction peut être activée ou non selon le besoin.

Points forts du R31512

8 fonctions dans un seul appareil, une seule inscription sur le serveur LoRaWAN
Température de -20 à +55 °C à ±1 °C, humidité de 0 à 100 % HR à ±7 % HR
Détection de mouvement PIR sur 2,5 m, angle de 80° à l'horizontale et 90° à la verticale
Détecteur de bris de vitre piézoélectrique : rayon de 2,5 m, détection en 1 à 3 secondes, câble de 100 cm
Capteur d'inclinaison basculant à 45° ±5°, vibration détectée au-delà de 1 mm d'amplitude et 20 Hz
Bouton d'appel donné pour 100 000 appuis, appui de 3 secondes par défaut pour l'alarme
Alimentation par 2 piles CR2450 en parallèle, courant de veille de 40 µA

Applications en bâtiment et sur site technique

Hôtels et résidences gérées : surveillance de chambre (présence, ouverture de fenêtre, fuite sous la salle de bains, bouton d'appel).
Bureaux et commerces : détection d'intrusion hors horaires par PIR, contact d'ouverture et bris de vitre, avec relevé d'ambiance.
Locaux techniques et petites salles serveurs : fuite d'eau au sol, température, humidité et ouverture de porte sur un seul point.
Établissements scolaires et centres commerciaux : sécurisation des locaux sensibles et alerte en cas de dégradation.
Villas et logements de fonction : surveillance multi-zones sans câblage.

Intégration et compatibilité

Le R31512 est un équipement LoRaWAN Classe A à saut de fréquence (FHSS) bâti sur le module radio SX1262. Il émet en LoRa ou en FSK selon la modulation choisie à la commande, sur une bande configurée en usine (EU863-870 pour la France). Les trames regroupent la tension de pile, les bits d'activation de chaque fonction et l'état de chaque détecteur ; la température et l'humidité partent dans un second paquet à 10 secondes d'intervalle.

Le capteur fonctionne avec toute passerelle LoRaWAN et tout serveur réseau standard (The Things Network, ChirpStack, Actility ThingPark, myDevices Cayenne cités par Netvox). Le format des trames montantes et les commandes descendantes sont décrits dans le manuel : l'intégrateur écrit ou reprend le décodeur pour sa plateforme. Les données remontent ensuite vers la GTB en MQTT ou HTTP depuis le serveur réseau, ou sous forme de points BACnet ou Modbus via une passerelle edge.

Les intervalles de relevé (3 600 s par défaut), les seuils haut et bas de température et d'humidité, la durée d'appui du bouton et le temps de déclenchement minimal se règlent par commandes descendantes. Voir aussi nos détecteurs d'ouverture de porte et fenêtre, nos détecteurs de fuite d'eau et les passerelles LoRaWAN adaptées.

Caractéristiques techniques

Caractéristique	Valeur
Fonctions intégrées	Température et humidité, vibration, PIR, bouton d'appel, inclinaison
Fonctions externes	Sonde de fuite d'eau (port gauche), détecteur de bris de vitre (port central), contact d'ouverture ILS (port droit)
Température	-20 à +55 °C, précision ±1 °C
Humidité	0 à 100 % HR, précision ±7 % HR
Détecteur PIR	Portée 2,5 m, angle 80° horizontal, 90° vertical
Vibration	Interrupteur à bille omnidirectionnel, déclenchement au-delà de 1 mm d'amplitude et 20 Hz
Inclinaison	Basculement à 45° ±5°
Bouton d'appel	100 000 appuis en moyenne, résistance de contact 200 mΩ maximum
Sonde de fuite d'eau	Rivets en bronze phosphoreux nickelé, boîtier 46 x 16 x 13,58 mm
Contact d'ouverture	ILS (reed), courant commuté 0,5 A maximum, boîtier 46 x 16 x 12,9 mm
Bris de vitre	Piézoélectrique, rayon 2,5 m, détection en 1 à 3 s, câble 100 cm, boîtier 36 x 36 x 7,9 mm, pose par adhésif sur le vitrage
Technologie radio	LoRaWAN Classe A, saut de fréquence (FHSS), module SX1262
Débit	0,3 à 50 kbit/s (LoRa), 0,6 à 300 kbit/s (FSK)
Antenne	Spirale, intégrée
Modulation	LoRa ou FSK (une seule, choisie à la commande)
Bandes LoRaWAN	EU863-870, US902-928, AU915-928, KR920-923, AS923-1/2/3, IN865-867, CN470-510 (bande configurée en usine, EU868 pour la France)
Puissance d'émission	16 dBm en EU868 (jusqu'à 20 dBm en US915, AU915 et IN865)
Sensibilité	-123 dBm (FSK, déviation 5 kHz, 1,2 kbit/s)
Portée radio	10 km en champ libre, selon l'environnement
Alimentation	2 piles CR2450 3 V en parallèle
Tension de fonctionnement	2,3 à 3 V, alarme de pile faible à 2,4 V
Courant de veille	40 µA sous 3 V
Précision de mesure de la pile	±0,1 V
Dimensions du boîtier principal	75,5 x 44 x 19,4 mm
Température de fonctionnement	Boîtier : -20 à +55 °C ; détecteur de bris de vitre : -10 à +50 °C
Humidité ambiante	Moins de 90 % HR sans condensation
Température de stockage	-40 à +85 °C

Critères de sélection

Connectivité radio: LoRaWAN
Grandeur mesurée: Température, Humidité, Présence / mouvement, Ouverture / contact, Fuite d'eau, Vibration / inclinaison
Usage: Salle serveur / datacenter, Détection de fuite, Occupation des espaces, Sécurité des locaux
Alimentation: Pile ou batterie intégrée
Plage de mesure: Température : -20 à +55 °C ; Humidité : 0 à 100 % HR
Précision: Température : ±1 °C ; Humidité : ±7 % HR
Bande de fréquences: 868 MHz (EU868)
Technologie de détection: PIR, interrupteur à bille, capteur d'inclinaison, ILS (reed), piézoélectrique (bris de vitre)

Contenu et accessoires compatibles

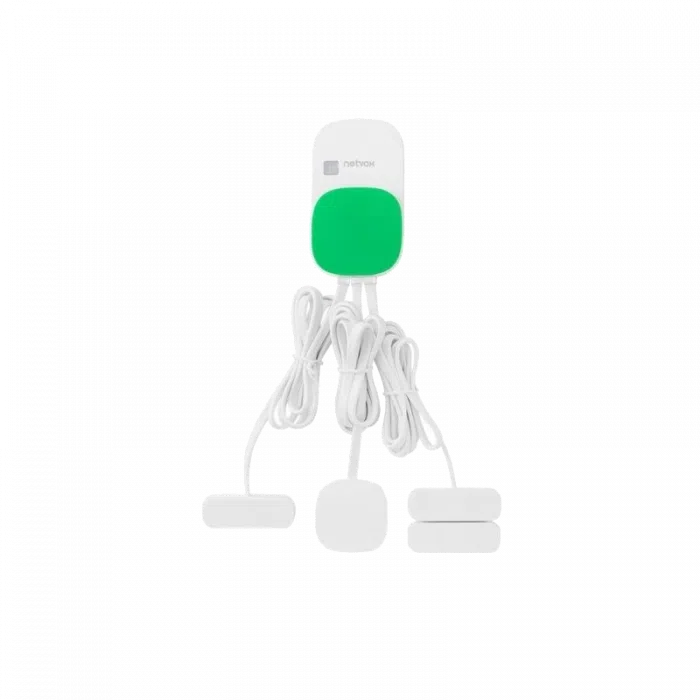

Les trois sondes externes se raccordent sur les ports du boîtier : fuite d'eau à gauche, bris de vitre au centre, contact d'ouverture à droite. Le détecteur de bris de vitre se colle sur le vitrage nettoyé, à environ 10 cm de l'angle du cadre. Pour une seule fonction, Netvox propose aussi des capteurs dédiés comme le R311W (fuite d'eau) ou le R311A (ouverture).

Documentation

Fiche technique Netvox R31512PDFOuvrir

Fiche techniquePDF · 295 KoOuvrir

Manuel utilisateurPDFOuvrir

Toutes les documentations Netvox

Questions fréquentes

Quelles fonctions sont intégrées au R31512 ?

Il combine température et humidité, vibration, PIR, bouton d'appel, inclinaison, fuite d'eau, contact d'ouverture et bris de vitre. Les trois dernières fonctions passent par des sondes externes branchées sur les ports du boîtier.

Quelle est la portée du détecteur de mouvement ?

Le PIR détecte un mouvement jusqu'à 2,5 m, avec un angle de 80° à l'horizontale et de 90° à la verticale.

Quelle est l'autonomie des piles ?

Netvox ne donne pas de durée fixe : elle dépend de la fréquence de relevé et du nombre d'événements. Le constructeur met à disposition un calculateur en ligne. Le courant de veille est de 40 µA sous 3 V.

Peut-on désactiver certaines fonctions ?

Oui. Chaque fonction possède un bit d'activation dans les trames et la configuration. Les sondes non raccordées ou inutiles peuvent être désactivées pour simplifier l'exploitation des données.

Le R31512 est-il adapté à l'extérieur ?

Non. Il fonctionne de -20 à +55 °C (de -10 à +50 °C pour le détecteur de bris de vitre) avec moins de 90 % HR sans condensation : il est conçu pour un usage intérieur.

À propos de Netvox

Netvox est un fabricant taïwanais de capteurs et d'équipements sans fil pour l'Internet des objets, actif depuis 2005 dans les réseaux de capteurs, d'abord en ZigBee puis en LoRaWAN. Sa gamme LoRaWAN couvre la détection, la mesure et la signalisation dans le bâtiment, avec des capteurs sur piles faciles à poser en rénovation comme en construction neuve.

Voir toute la gamme Netvox

Demander un devis pour le R31512

Indiquez le nombre de R31512, la bande souhaitée et votre infrastructure LoRaWAN : nous répondons sous 24 h ouvrées avec un conseil technique sur le déploiement. Les tarifs sont établis selon les quantités et peuvent inclure passerelle et mise en service.
