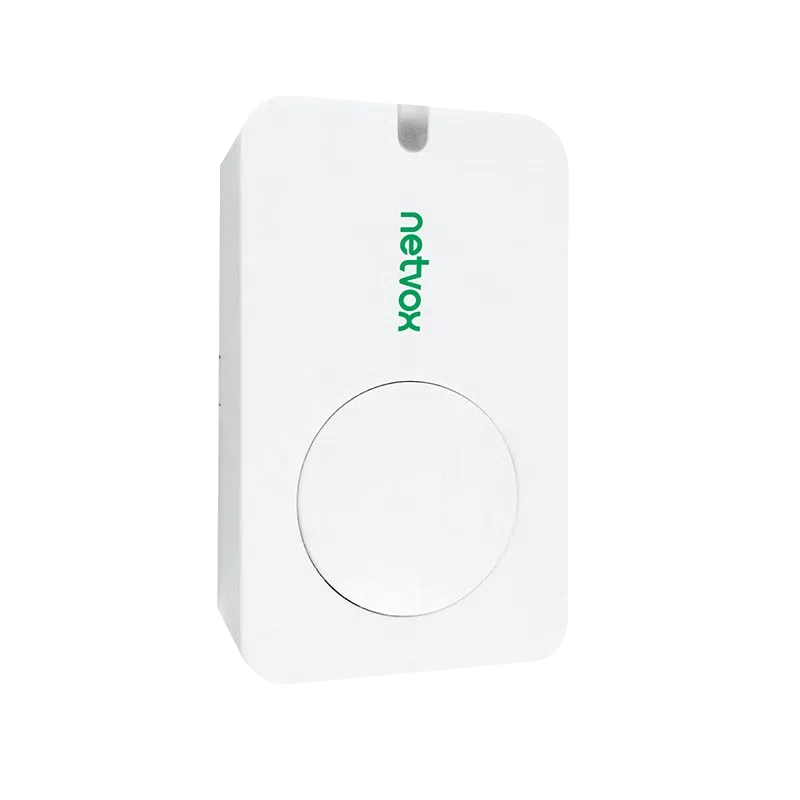

Minuteur d'activité LoRaWAN Netvox R311FC mesurant la durée de fonctionnement d'un moteur

Réf. R311FC

Netvox R311FC - Minuteur d'activité LoRaWAN, durée de fonctionnement

Mesure la durée de mouvement ou de vibration d'un équipement
Jusqu'à 1 000 heures mesurables (valeur théorique)
Seuil réglable par pas de 62,5 mg, calme de 1 à 255 s
LoRaWAN Classe A, portée jusqu'à 10 km en champ libre
2 piles CR2450 3 V, veille 42 µA, 30,4 g piles comprises

Connectivité radio	LoRaWAN
Grandeur mesurée	Vibration / inclinaison
Alimentation	Pile ou batterie intégrée
Indice de protection	IP20 à IP40 (intérieur)
Type de montage	Adhésif
Usage	GTB / intégration BMS, Maintenance prédictive
Bande de fréquences	868 MHz (EU868)
Technologie	Accéléromètre, seuil par pas de 62,5 mg
Durée mesurable	Jusqu'à 1 000 h (théorique)
Piles	2 x CR2450 3 V
Dimensions	57 x 35 x 15,2 mm

LoRaWAN
IP20 à IP40 (intérieur)

Quantité

Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.

Tarif professionnel sur devisRéponse sous 24 h ouvrées
Délai sur devisPrécisé dans votre devis
Conseil technique avant-venteChoix du matériel, protocoles et intégration
Tarif selon les quantitésIndiquez vos volumes dans la demande

Fiche technique PDF Un conseiller : 01 34 91 90 20

Le Netvox R311FC est un minuteur d'activité LoRaWAN (activity timer) : il chronomètre la durée pendant laquelle un équipement bouge ou vibre et envoie cette durée au réseau LoRaWAN. Collé sur un moteur, une pompe ou un ventilateur, il fournit un temps de fonctionnement réel sans aucun raccordement électrique.

Pour les services techniques et les mainteneurs, c'est la donnée de base d'une maintenance conditionnelle : déclencher une révision après un nombre d'heures de marche, repérer un équipement qui tourne en continu ou vérifier qu'une machine de secours fonctionne lors des essais. Netvox le destine notamment à la mesure du temps de marche des moteurs.

Points forts du R311FC

Mesure de la durée de chaque période de mouvement ou de vibration
Durée mesurable jusqu'à 1 000 heures (valeur théorique constructeur)
Seuil d'activité réglable de 3 à 255 par pas de 62,5 mg (3 par défaut)
Délai de fin d'activité réglable de 1 à 255 s (5 s par défaut)
LoRaWAN Classe A, module SX1276, portée annoncée jusqu'à 10 km en champ libre
2 piles CR2450 3 V, veille 42 µA
Boîtier de 57 x 35 x 15,2 mm, 30,4 g piles comprises, fixation adhésive

Applications en bâtiment et sur site technique

Locaux techniques : heures de marche des pompes de chauffage, de relevage ou de surpression pour planifier les révisions.
CVC : temps de fonctionnement des ventilateurs et des compresseurs, utile pour repérer une installation qui ne s'arrête jamais la nuit.
Groupes de secours : vérification de la durée réelle des essais périodiques d'un groupe électrogène.
Industrie et santé : suivi du temps d'utilisation d'équipements industriels ou d'instruments médicaux, usages cités par Netvox.

Intégration et compatibilité

Le R311FC est un équipement LoRaWAN Classe A : il s'enregistre sur n'importe quel serveur réseau LoRaWAN (ChirpStack, The Things Stack, ThingPark d'Actility, serveur intégré à une passerelle) au travers des passerelles LoRaWAN du site. Netvox le déclare compatible avec les plateformes Actility/ThingPark, TTN et MyDevices/Cayenne. Les trames montantes arrivent sur le port LoRaWAN (FPort) 6 et les commandes de configuration descendantes (downlink) passent par le FPort 7.

Le décodeur est publié dans le référentiel officiel The Things Network et le format des trames est détaillé dans le manuel (outil Netvox Command Resolver). Une fois décodées, les données peuvent être poussées en MQTT ou HTTP vers une supervision, un hyperviseur ou une passerelle BACnet ou Modbus pour la GTB. Par défaut, l'appareil envoie une trame de vie par heure (MinTime = MaxTime = 3 600 s), réglable de 1 à 65 535 s, avec un seuil de variation de la pile de 0,1 V.

Le seuil d'activité et le délai de fin d'activité (DeactiveTime) se règlent par downlink. En exploitation, la durée envoyée à chaque fin d'activité s'additionne dans la supervision pour constituer un compteur d'heures, ce qui permet de déclencher une alerte de maintenance ou de croiser le temps de marche avec les données de comptage d'énergie. Voir aussi les autres capteurs de vibration et d'inclinaison et les capteurs Netvox.

Caractéristiques techniques

Fonction	Minuteur d'activité (durée de mouvement ou de vibration)
Capteur	Accéléromètre, seuil par pas de 62,5 mg (3 à 255)
Durée mesurable	Jusqu'à 1 000 h (valeur théorique)
Fin d'activité	1 à 255 s de calme (5 s par défaut)
Alimentation	2 piles bouton CR2450 3 V
Tension de fonctionnement	2,4 à 3,0 V DC
Courant en veille	42 µA sous 3,0 V
Courant en émission (max)	120 mA sous 3,0 V
Courant en réception (max)	11 mA sous 3,0 V
Précision de mesure de la pile	±0,1 V
Module radio	Semtech SX1276, modulation LoRa ou FSK (au choix)
Protocole	LoRaWAN Classe A, saut de fréquence (FHSS)
Bandes LoRaWAN	EU863-870, US902-928, AU915-928, KR920-923, AS923-1/2/3, IN865-867, CN470-510 (bande définie en usine)
Puissance d'émission	16 dBm en EU868 (20 dBm en US915, AU915 et IN865)
Sensibilité de réception	-136 dBm (LoRa, SF12, 293 bit/s) ; -121 dBm (FSK, 1,2 kbit/s)
Débit	0,3 à 50 kbit/s en LoRa ; 1,2 à 300 kbit/s en FSK
Antenne	Intégrée
Portée	Jusqu'à 10 km en champ libre, selon l'environnement
Dimensions	57 x 35 x 15,2 mm
Poids	30,4 g piles comprises
Température de fonctionnement	-20 à +55 °C
Température de stockage	-40 à +85 °C
Humidité	Moins de 90 % HR, sans condensation
Plateformes citées par Netvox	Actility/ThingPark, TTN, MyDevices/Cayenne

Critères de sélection

Connectivité radio: LoRaWAN
Grandeur mesurée: Vibration / inclinaison
Alimentation: Pile ou batterie intégrée
Indice de protection: IP20 à IP40 (intérieur)
Type de montage: Adhésif
Usage: GTB / intégration BMS, Maintenance prédictive
Bande de fréquences: 868 MHz (EU868)
Technologie: Accéléromètre, seuil par pas de 62,5 mg
Durée mesurable: Jusqu'à 1 000 h (théorique)
Piles: 2 x CR2450 3 V
Dimensions: 57 x 35 x 15,2 mm

Contenu et accessoires compatibles

Le capteur est livré avec un adhésif 3M au dos du boîtier : il se colle sur une surface lisse, propre et dépoussiérée. Netvox déconseille de l'installer dans un coffret métallique ou au contact d'équipements électriques qui perturberaient la liaison radio. Prévoir deux piles bouton CR2450 3 V et une passerelle LoRaWAN à portée.

Documentation

Fiche technique Netvox R311FCPDFOuvrir

Fiche techniquePDF · 144 KoOuvrir

Manuel utilisateurPDFOuvrir

Décodeur LoRaWANTXT · 4 KoTester le décodeur Télécharger

Toutes les documentations Netvox

Questions fréquentes

Quelle durée maximale le Netvox R311FC peut-il mesurer ?

Netvox indique une durée de mouvement ou de vibration pouvant atteindre 1 000 heures (valeur théorique). Le capteur transmet la durée de chaque période d'activité, que la supervision additionne pour obtenir les heures de marche.

Comment est délimitée une période d'activité ?

Le chronomètre démarre à la détection d'une vibration au-dessus du seuil. Il s'arrête quand l'équipement reste calme pendant la durée DeactiveTime (5 s par défaut, réglable de 1 à 255 s) ; la durée est alors envoyée. Si la vibration reprend avant la fin de ce délai, le comptage continue.

Le R311FC remplace-t-il un compteur horaire filaire ?

Il donne une mesure équivalente sans intervenir dans l'armoire électrique : il mesure le temps pendant lequel la machine vibre. C'est adapté aux moteurs, pompes et ventilateurs dont le fonctionnement produit une vibration nette. Pour un comptage contractuel, un compteur horaire raccordé reste la référence.

Quelle différence avec le R311FB ?

Le R311FB compte le nombre d'événements (démarrages, cycles). Le R311FC mesure la durée de ces événements. Les deux partagent le même boîtier et le même accéléromètre ; le manuel décrit une commande descendante qui permet de changer le type d'appareil.

À propos de Netvox

Netvox est un fabricant taïwanais de capteurs et d'équipements sans fil pour l'Internet des objets, actif depuis 2005 dans les réseaux de capteurs, d'abord en ZigBee puis en LoRaWAN. Sa gamme LoRaWAN couvre la détection, la mesure et la signalisation dans le bâtiment, avec des capteurs sur piles faciles à poser en rénovation comme en construction neuve.

Voir toute la gamme Netvox

Demander un devis pour le R311FC

Listez les équipements dont vous voulez suivre les heures de marche et le nombre de capteurs. Nous répondons sous 24 h ouvrées avec une offre adaptée aux quantités, et nos techniciens vous conseillent sur le réglage des seuils et l'intégration dans votre supervision.
