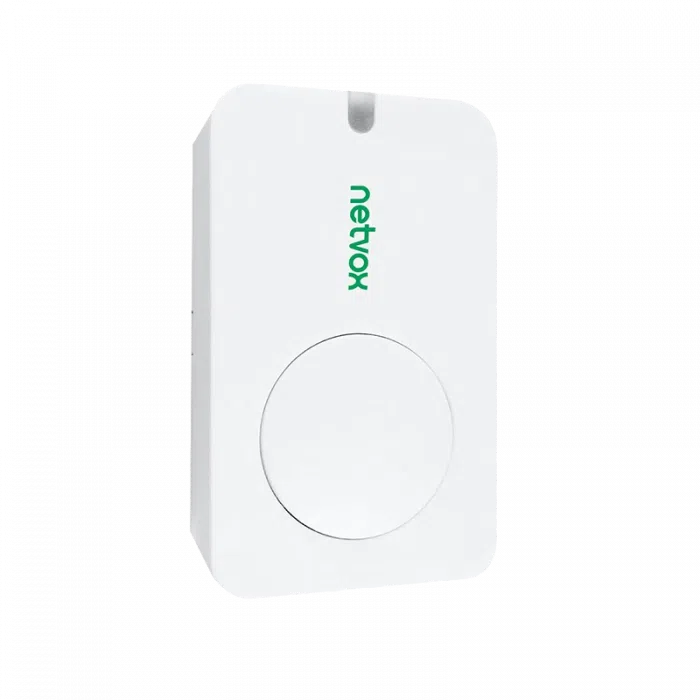

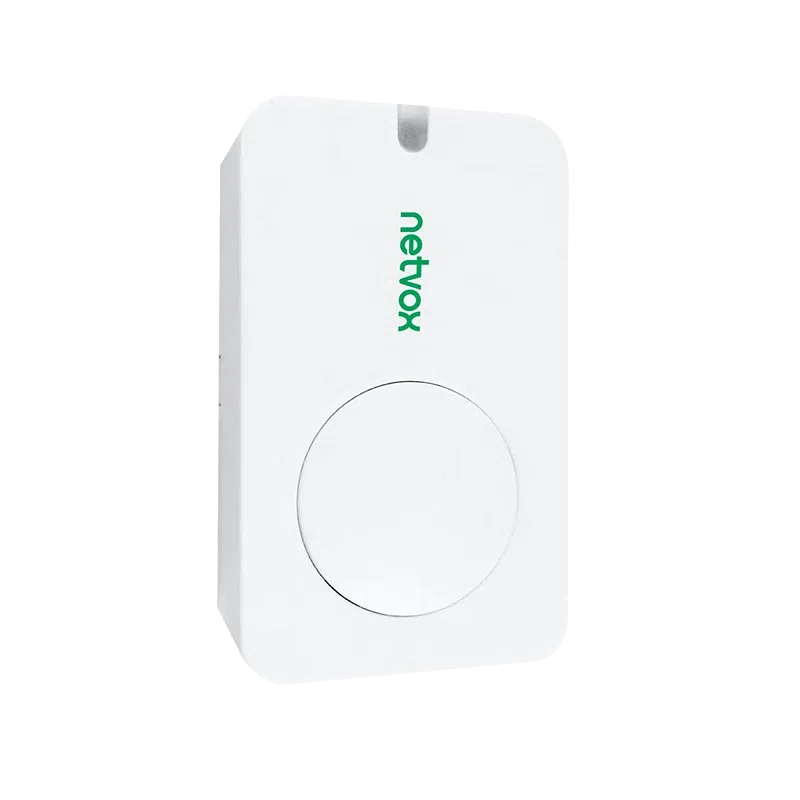

Capteur de vibration LoRaWAN Netvox R311FA1 à accéléromètre 3 axes, boîtier blanc compact

Réf. R311FA1

Netvox R311FA1 - Capteur de vibration LoRaWAN, accéléromètre 3 axes

Accéléromètre 3 axes ±16 g, échantillonnage 800 Hz
Accélération (m/s²) et vitesse (mm/s) sur X, Y, Z dès dépassement du seuil
LoRaWAN Classe A, portée jusqu'à 10 km en champ libre
2 piles CR2450 3 V, veille 40 µA
Boîtier de 57 x 35 x 15,2 mm, fixation adhésive

Connectivité radio	LoRaWAN
Grandeur mesurée	Vibration / inclinaison
Alimentation	Pile ou batterie intégrée
Indice de protection	IP20 à IP40 (intérieur)
Type de montage	Adhésif
Usage	GTB / intégration BMS, Maintenance prédictive, Sécurité des locaux
Plage de mesure	-16 à +16 g
Bande de fréquences	868 MHz (EU868)
Technologie	Accéléromètre 3 axes, ADC 13 bits
Piles	2 x CR2450 3 V
Dimensions	57 x 35 x 15,2 mm

LoRaWAN
IP20 à IP40 (intérieur)

Quantité

Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.

Tarif professionnel sur devisRéponse sous 24 h ouvrées
Délai sur devisPrécisé dans votre devis
Conseil technique avant-venteChoix du matériel, protocoles et intégration
Tarif selon les quantitésIndiquez vos volumes dans la demande

Fiche technique PDF Un conseiller : 01 34 91 90 20

Le Netvox R311FA1 est un capteur de vibration 3 axes LoRaWAN qui mesure l'accélération et la vitesse d'un équipement sur les axes X, Y et Z. Dès qu'un mouvement dépasse le seuil réglé, il transmet les valeurs instantanées au réseau LoRaWAN, sans câble ni alimentation secteur.

Il s'adresse aux exploitants et aux intégrateurs GTB qui veulent savoir quand une machine démarre, subit un choc ou vibre plus que d'habitude : groupe électrogène, pompe, ventilateur, armoire sensible. Collé sur l'équipement en quelques minutes, il apporte une donnée chiffrée là où un simple détecteur ne donne qu'un état.

Points forts du R311FA1

Accéléromètre 3 axes, plage ±16 g, convertisseur 13 bits, échantillonnage 800 Hz par défaut
Deux trames par événement : accélération en m/s² puis vitesse en mm/s sur X, Y et Z
Seuil d'activation réglable par pas de 62,5 mg, seuil de retour au calme distinct
Étalonnage automatique une minute après l'association au réseau
Trame optionnelle de fin de vibration (retour au repos)
LoRaWAN Classe A, module SX1276, portée annoncée jusqu'à 10 km en champ libre
2 piles CR2450 3 V, veille 40 µA, alerte pile faible à 2,4 V

Applications en bâtiment et sur site technique

Locaux techniques : signalement du démarrage et des vibrations anormales d'un groupe électrogène, d'une pompe ou d'un surpresseur.
CVC : contrôle des ventilateurs de centrales de traitement d'air et des groupes froids, avec comparaison des niveaux d'accélération dans le temps.
Santé et laboratoires : surveillance des chocs subis par un instrument ou un équipement médical sensible, cas d'usage cité par Netvox.
Industrie : suivi d'un équipement de production ou d'un instrument de mesure, en complément d'une maintenance planifiée.
Sûreté : détection de manipulation d'un coffre, d'une baie ou d'un équipement de valeur, avec mesure de l'intensité du choc.

Intégration et compatibilité

Le R311FA1 est un équipement LoRaWAN Classe A : il s'enregistre sur n'importe quel serveur réseau LoRaWAN (ChirpStack, The Things Stack, ThingPark d'Actility, serveur intégré à une passerelle) au travers des passerelles LoRaWAN du site. Netvox le déclare compatible avec les plateformes Actility/ThingPark, TTN et MyDevices/Cayenne. Les trames montantes arrivent sur le port LoRaWAN (FPort) 6 et les commandes de configuration descendantes (downlink) passent par le FPort 7.

Le décodeur est publié dans le référentiel officiel The Things Network et le format des trames est détaillé dans le manuel (outil Netvox Command Resolver). Une fois décodées, les données peuvent être poussées en MQTT ou HTTP vers une supervision, un hyperviseur ou une passerelle BACnet ou Modbus pour la GTB. Par défaut, l'appareil envoie une trame de vie par heure (MinTime = MaxTime = 3 600 s), réglable de 1 à 65 535 s, avec un seuil de variation de la pile de 0,1 V.

Le seuil d'activation (3 à 255, 3 par défaut) et le seuil de retour au calme (2 à 255, 2 par défaut) se règlent par downlink, ainsi que la variation d'accélération qui déclenche un envoi (3 m/s² par défaut). Après chaque alarme, l'accélération doit rester sous le seuil de calme pendant 5 s avant une nouvelle détection. Pour une installation de référence, Netvox conseille de poser le capteur à plat sur la machine à l'arrêt et de relever quelques jours de mesures en fonctionnement normal avant de fixer les seuils. Retrouvez les autres capteurs de vibration et d'inclinaison et l'ensemble des capteurs Netvox.

Caractéristiques techniques

Capteur	Accéléromètre 3 axes, liaison SPI
Plage d'accélération	±16 g
Résolution du convertisseur	13 bits
Échantillonnage	800 Hz (valeur par défaut)
Données transmises	Accélération X, Y, Z (m/s²), vitesse X, Y, Z (mm/s), tension de pile
Alimentation	2 piles bouton CR2450 3 V
Tension de fonctionnement	2,4 à 3,0 V DC
Seuil de tension basse	2,4 V
Courant en veille	40 µA sous 3,0 V
Courant en émission (max)	120 mA sous 3,0 V
Courant en réception (max)	11 mA sous 3,0 V
Précision de mesure de la pile	±0,1 V
Module radio	Semtech SX1276, modulation LoRa ou FSK (au choix)
Protocole	LoRaWAN Classe A, saut de fréquence (FHSS)
Bandes LoRaWAN	EU863-870, US902-928, AU915-928, KR920-923, AS923-1/2/3, IN865-867, CN470-510 (bande définie en usine)
Puissance d'émission	16 dBm en EU868 (20 dBm en US915, AU915 et IN865)
Sensibilité de réception	-136 dBm (LoRa, SF12, 293 bit/s) ; -121 dBm (FSK, 1,2 kbit/s)
Débit	0,3 à 50 kbit/s en LoRa ; 1,2 à 300 kbit/s en FSK
Antenne	Intégrée
Portée	Jusqu'à 10 km en champ libre, selon l'environnement
Dimensions	57 x 35 x 15,2 mm
Poids	48,9 g
Température de fonctionnement	-20 à +55 °C
Température de stockage	-40 à +85 °C
Humidité	Moins de 90 % HR, sans condensation
Plateformes citées par Netvox	Actility/ThingPark, TTN, MyDevices/Cayenne

Critères de sélection

Connectivité radio: LoRaWAN
Grandeur mesurée: Vibration / inclinaison
Alimentation: Pile ou batterie intégrée
Indice de protection: IP20 à IP40 (intérieur)
Type de montage: Adhésif
Usage: GTB / intégration BMS, Sécurité des locaux, Maintenance prédictive
Plage de mesure: -16 à +16 g
Bande de fréquences: 868 MHz (EU868)
Technologie: Accéléromètre 3 axes, ADC 13 bits
Piles: 2 x CR2450 3 V
Dimensions: 57 x 35 x 15,2 mm

Contenu et accessoires compatibles

Le capteur est livré avec un adhésif 3M au dos du boîtier : il se colle sur une surface lisse, propre et dépoussiérée. Netvox déconseille de l'installer dans un coffret métallique ou au contact d'équipements électriques qui perturberaient la liaison radio. Prévoir deux piles bouton CR2450 3 V et une passerelle LoRaWAN à portée.

Documentation

Fiche technique Netvox R311FA1PDFOuvrir

Fiche techniquePDF · 346 KoOuvrir

Manuel utilisateurPDFOuvrir

Décodeur LoRaWANTXT · 8 KoTester le décodeur Télécharger

Toutes les documentations Netvox

Questions fréquentes

Que transmet exactement le Netvox R311FA1 ?

Lorsqu'un mouvement dépasse le seuil d'activation, il envoie deux trames espacées de 10 s : la première contient l'accélération sur X, Y et Z en m/s² avec la tension de pile, la seconde la vitesse sur les trois axes en mm/s. Hors alarme, une trame de vie part toutes les heures par défaut.

Le R311FA1 permet-il une analyse vibratoire continue ?

Non. C'est un capteur à seuil : il remonte des valeurs instantanées quand l'accélération dépasse le seuil réglé, puis attend 5 s de calme avant une nouvelle détection. Il sert à repérer un démarrage, un choc ou un fonctionnement anormal, pas à produire un spectre vibratoire.

Comment régler le seuil de déclenchement ?

Par commande descendante. Le seuil se calcule ainsi : valeur critique en m/s² divisée par 9,8 puis par 0,0625 (pas de 62,5 mg). Pour 10 m/s², on règle 16. Le seuil d'activation va de 3 à 255 (3 par défaut), le seuil de retour au calme de 2 à 255 (2 par défaut) ; les deux doivent être différents.

Faut-il calibrer le capteur après la pose ?

Oui, l'étalonnage est automatique : on laisse l'appareil immobile, on l'allume, et une minute après l'association au réseau il calcule sa référence. S'il est déplacé ensuite, il faut l'éteindre une minute puis le rallumer pour relancer l'étalonnage.

Quelle différence avec le Netvox R311FA ?

Le R311FA envoie une simple alarme d'activité (vibration oui ou non). Le R311FA1 transmet en plus les valeurs mesurées d'accélération et de vitesse sur trois axes, ce qui permet de comparer l'intensité des événements dans le temps.

À propos de Netvox

Netvox est un fabricant taïwanais de capteurs et d'équipements sans fil pour l'Internet des objets, actif depuis 2005 dans les réseaux de capteurs, d'abord en ZigBee puis en LoRaWAN. Sa gamme LoRaWAN couvre la détection, la mesure et la signalisation dans le bâtiment, avec des capteurs sur piles faciles à poser en rénovation comme en construction neuve.

Voir toute la gamme Netvox

Demander un devis pour le R311FA1

Indiquez les équipements à surveiller et le nombre de points de mesure. Nous répondons sous 24 h ouvrées avec une offre adaptée aux quantités, et nos techniciens vous conseillent sur le réglage des seuils et l'intégration dans votre supervision.
