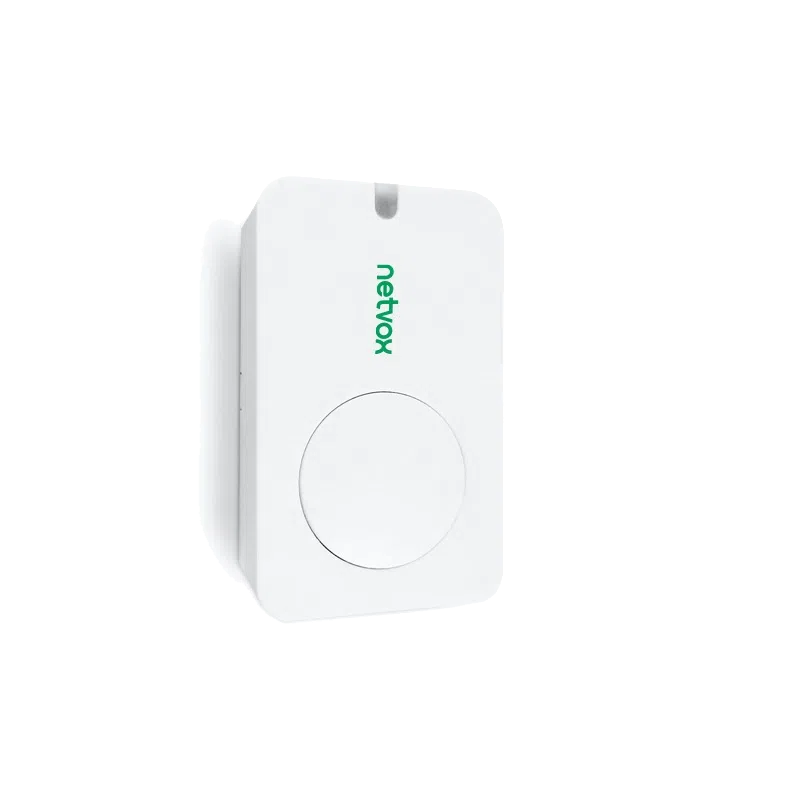

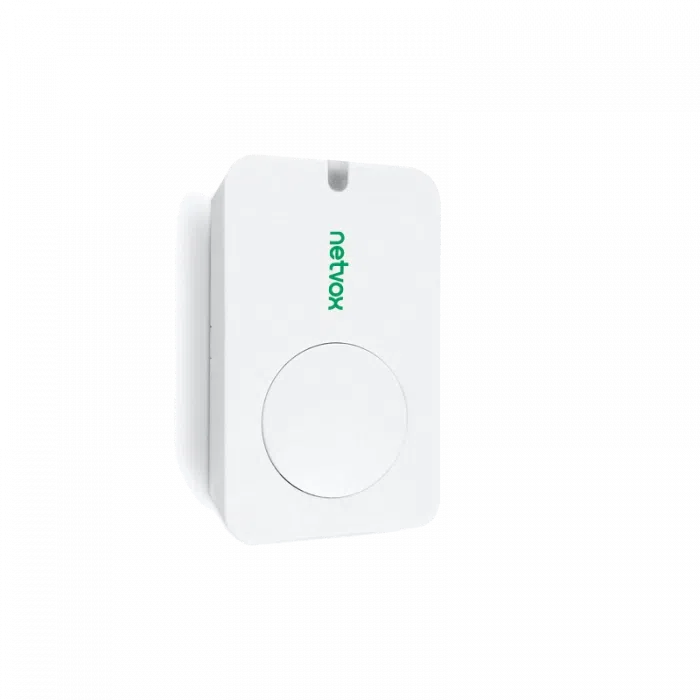

Détecteur de vibration LoRaWAN Netvox R311DA à interrupteur à bille, boîtier compact

Réf. R311DA

Netvox R311DA - Détecteur de vibration LoRaWAN à bille

Détection de secousse par interrupteur à bille
Alarme immédiate, trame de retour au repos en option
LoRaWAN Classe A, portée jusqu'à 10 km en champ libre
2 piles CR2450 de 620 mAh en parallèle, veille 13 µA
Boîtier de 57 x 35 x 15,2 mm, pose intérieure

Connectivité radio	LoRaWAN
Grandeur mesurée	Vibration / inclinaison
Alimentation	Pile ou batterie intégrée
Indice de protection	IP20 à IP40 (intérieur)
Type de montage	Adhésif
Usage	Sécurité des locaux
Bande de fréquences	868 MHz (EU868)
Technologie	Interrupteur à double bille, unidirectionnel
Durée de vie du contact	100 000 cycles
Piles	2 x CR2450 3 V en parallèle, 620 mAh chacune
Dimensions	57 x 35 x 15,2 mm

LoRaWAN
IP20 à IP40 (intérieur)

Quantité

Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.

Tarif professionnel sur devisRéponse sous 24 h ouvrées
Délai sur devisPrécisé dans votre devis
Conseil technique avant-venteChoix du matériel, protocoles et intégration
Tarif selon les quantitésIndiquez vos volumes dans la demande

Fiche technique PDF Un conseiller : 01 34 91 90 20

Le Netvox R311DA est un détecteur de vibration LoRaWAN à bille : un interrupteur mécanique se ferme quand l'objet est secoué et le capteur envoie aussitôt une alarme au réseau LoRaWAN. Sans électronique de mesure permanente, il consomme très peu, avec un courant de veille de 13 µA.

Il convient aux exploitants et aux équipes sûreté qui veulent savoir si un objet a été bougé, sans chercher à mesurer l'intensité du mouvement : vitrine, mobilier, équipement de prêt, trappe d'accès. Il se colle à plat et se déploie sans câble dans tous les bâtiments.

Points forts du R311DA

Interrupteur à double bille, sensible à l'inclinaison dans une direction
Déclenchement facile en position horizontale, à la moindre secousse
Durée de vie du contact : 100 000 cycles
Alarme immédiate (bit 1), trame de retour au repos 5 s après l'arrêt en option
LoRaWAN Classe A, module SX1276, portée annoncée jusqu'à 10 km en champ libre
2 piles CR2450 3 V en parallèle de 620 mAh chacune, veille 13 µA
Alerte pile faible à 2,4 V

Applications en bâtiment et sur site technique

Musées, médiathèques et collectivités : alerte quand une vitrine, un objet exposé ou un matériel de prêt est déplacé.
Tertiaire : protection d'écrans, de vidéoprojecteurs ou d'équipements de salle de réunion contre la dépose.
Locaux techniques : signal d'ouverture d'une trappe ou d'un capot qui bascule quand on le manipule.
Logistique : détection du déplacement d'un objet stocké ou d'un équipement passif.

Intégration et compatibilité

Le R311DA est un équipement LoRaWAN Classe A : il s'enregistre sur n'importe quel serveur réseau LoRaWAN (ChirpStack, The Things Stack, ThingPark d'Actility, serveur intégré à une passerelle) au travers des passerelles LoRaWAN du site. Netvox le déclare compatible avec les plateformes Actility/ThingPark, TTN et MyDevices/Cayenne. Les trames montantes arrivent sur le port LoRaWAN (FPort) 6 et les commandes de configuration descendantes (downlink) passent par le FPort 7.

Le décodeur est publié dans le référentiel officiel The Things Network et le format des trames est détaillé dans le manuel (outil Netvox Command Resolver). Une fois décodées, les données peuvent être poussées en MQTT ou HTTP vers une supervision, un hyperviseur ou une passerelle BACnet ou Modbus pour la GTB. Par défaut, l'appareil envoie une trame de vie par heure (MinTime = MaxTime = 3 600 s), réglable de 1 à 65 535 s, avec un seuil de variation de la pile de 0,1 V.

La trame porte un état binaire (1 en alarme, 0 au repos), facile à exploiter comme point TOR dans un superviseur ou un système d'alarme. Le mode de retour au repos peut être choisi avant expédition ou par commande LoRaWAN. Pour une protection complète, associez-le aux solutions de détection et d'alarme ; comparez aussi avec les autres capteurs de vibration et d'inclinaison et les capteurs Netvox.

Caractéristiques techniques

Type de capteur	Interrupteur à double bille, inclinaison unidirectionnelle
Sensibilité	Déclenchement facile par secousse en position horizontale
Durée de vie du contact	100 000 cycles
État transmis	Vibration : 1 ; repos : 0
Alimentation	2 piles bouton CR2450 3 V en parallèle (620 mAh chacune)
Tension de fonctionnement	2,4 à 3,0 V DC
Alerte pile faible	2,4 V
Courant en veille	13 µA sous 3,0 V
Courant en émission (max)	120 mA sous 3,0 V
Courant en réception (max)	11 mA sous 3,0 V
Précision de mesure de la pile	±0,1 V
Module radio	Semtech SX1276, modulation LoRa ou FSK (au choix)
Protocole	LoRaWAN Classe A, saut de fréquence (FHSS)
Bandes LoRaWAN	EU863-870, US902-928, AU915-928, KR920-923, AS923-1/2/3, IN865-867, CN470-510 (bande définie en usine)
Puissance d'émission	16 dBm en EU868 (20 dBm en US915, AU915 et IN865)
Sensibilité de réception	-136 dBm (LoRa, SF12, 293 bit/s) ; -121 dBm (FSK, 1,2 kbit/s)
Débit	0,3 à 50 kbit/s en LoRa ; 1,2 à 300 kbit/s en FSK
Antenne	Intégrée
Portée	Jusqu'à 10 km en champ libre, selon l'environnement
Dimensions	57 x 35 x 15,2 mm
Poids	Environ 45 g
Température de fonctionnement	-20 à +55 °C
Température de stockage	-40 à +85 °C
Humidité	Moins de 90 % HR, sans condensation
Plateformes citées par Netvox	Actility/ThingPark, TTN, MyDevices/Cayenne

Critères de sélection

Connectivité radio: LoRaWAN
Grandeur mesurée: Vibration / inclinaison
Alimentation: Pile ou batterie intégrée
Indice de protection: IP20 à IP40 (intérieur)
Type de montage: Adhésif
Usage: Sécurité des locaux
Bande de fréquences: 868 MHz (EU868)
Technologie: Interrupteur à double bille, unidirectionnel
Durée de vie du contact: 100 000 cycles
Piles: 2 x CR2450 3 V en parallèle, 620 mAh chacune
Dimensions: 57 x 35 x 15,2 mm

Contenu et accessoires compatibles

Le détecteur se colle sur une surface propre et dépoussiérée. Le boîtier n'est pas étanche : Netvox demande de l'installer à l'intérieur une fois l'association au réseau réalisée. L'ouverture du couvercle pour placer les deux piles CR2450, côté + vers le haut, peut nécessiter un tournevis. Prévoir une passerelle LoRaWAN à portée.

Documentation

Fiche technique Netvox R311DAPDFOuvrir

Fiche techniquePDF · 86 KoOuvrir

Manuel utilisateurPDFOuvrir

Décodeur LoRaWANTXT · 5 KoTester le décodeur Télécharger

Toutes les documentations Netvox

Questions fréquentes

Comment fonctionne le capteur à bille du Netvox R311DA ?

Il utilise un interrupteur à double bille, sensible à l'inclinaison dans une seule direction. Quand l'objet est secoué, la bille bouge et ferme le contact : le capteur envoie alors une alarme avec le bit à 1. Au repos, le bit vaut 0.

Dans quelle position installer le R311DA ?

La fiche technique précise qu'en position horizontale, il se déclenche facilement à la moindre secousse. C'est donc la pose à privilégier pour une sensibilité maximale, sur une surface lisse et propre.

Le R311DA signale-t-il la fin de la vibration ?

C'est une option. Par défaut, il n'envoie que l'alarme. Il peut aussi être configuré, en usine ou par commande LoRaWAN, pour envoyer une trame de retour au repos 5 s après l'arrêt de la vibration.

Quelle différence avec le R311DB ?

Le R311DB utilise un interrupteur à ressort non directionnel : il réagit aux vibrations dans toutes les directions et son contact est donné pour 200 000 cycles. Le R311DA, à bille, est unidirectionnel, très sensible en position horizontale et donné pour 100 000 cycles.

À propos de Netvox

Netvox est un fabricant taïwanais de capteurs et d'équipements sans fil pour l'Internet des objets, actif depuis 2005 dans les réseaux de capteurs, d'abord en ZigBee puis en LoRaWAN. Sa gamme LoRaWAN couvre la détection, la mesure et la signalisation dans le bâtiment, avec des capteurs sur piles faciles à poser en rénovation comme en construction neuve.

Voir toute la gamme Netvox

Demander un devis pour le R311DA

Décrivez les objets à protéger et le nombre de détecteurs souhaités. Nous répondons sous 24 h ouvrées avec une offre adaptée aux quantités, et nos techniciens vous conseillent sur le positionnement du détecteur et l'intégration dans votre supervision.
