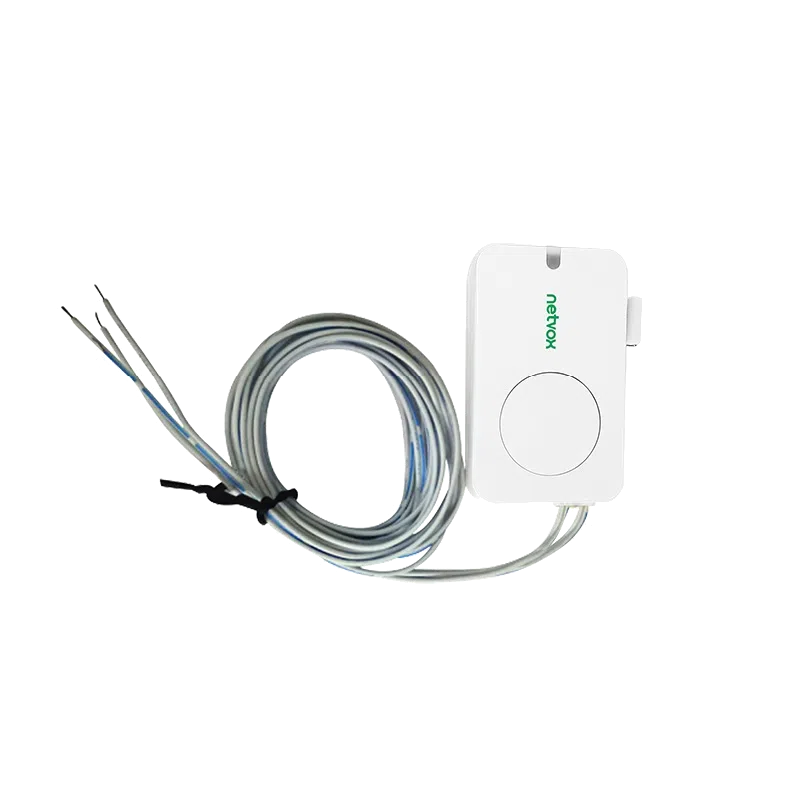

Réf. R313CANetvox R313CA - Interface LoRaWAN 2 entrées contact sec sur piles
- Interface LoRaWAN Classe A à 2 entrées contact sec (interrupteurs, relais, ILS, boutons)
- Câble de raccordement UL2468 28AWG de 1 m, classé VW-1
- Rapport immédiat à chaque changement d'état, rapport de vie toutes les heures par défaut
- 2 piles CR2450, courant de veille de 10 µA, module SX1276
- Boîtier de 57 x 38,05 x 14 mm, 48,9 g, pose par adhésif 3M
| Connectivité radio | LoRaWAN |
|---|---|
| Entrées et sorties | Entrée TOR / contact sec |
| Grandeur mesurée | Ouverture / contact |
| Usage | GTB / intégration BMS, Sécurité des locaux, Télégestion de sites distants |
| Alimentation | Pile ou batterie intégrée |
| Type de montage | Adhésif |
| Bande de fréquences | 868 MHz (EU868) |
| Entrées | 2 entrées contact sec sur câble UL2468 28AWG de 1 m |
- LoRaWAN
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai sur devisPrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Netvox R313CA est une interface contact sec LoRaWAN qui surveille deux contacts externes : sortie d'alarme d'un équipement, relais, interrupteur, bouton ou contact magnétique (ILS). Il transmet chaque changement d'état par radio, sans tirer de câble jusqu'à l'automate ou la GTB. Il s'adresse aux intégrateurs GTB et aux services techniques qui doivent remonter des états d'équipements existants à moindre coût.
Alimenté par deux piles bouton CR2450, le R313CA se colle à proximité de l'équipement surveillé. Ses deux entrées sont raccordées par un câble d'un mètre : un seul boîtier suffit ainsi pour suivre, par exemple, le défaut et la marche d'une pompe, ou deux portes d'un même local technique.
Points forts du R313CA
- 2 entrées contact sec indépendantes, état fermé codé 0 et état ouvert codé 1
- Envoi immédiat d'une trame à chaque changement d'état d'une entrée
- Rapport périodique de vie et de tension de pile : 3 600 s par défaut, réglable
- Câble UL2468 28AWG de 1 m (±5 mm), diamètre 1 mm, tenue à 80 °C, classement feu VW-1
- Courant de veille de 10 µA sous 3 V, alimentation par 2 piles CR2450
- Sensibilité radio de -136 dBm en LoRa SF12, portée jusqu'à 10 km en champ libre
- Boîtier compact de 57 x 38,05 x 14 mm pour 48,9 g, pose par adhésif 3M
Applications en bâtiment et sur site technique
- GTB tertiaire : report des défauts et états de marche de pompes, CTA ou chaudières qui disposent d'un contact sec libre.
- Locaux techniques et datacenters : ouverture de porte de local, de baie ou de trappe via un contact magnétique câblé.
- Télégestion de sites distants : surveillance d'un report d'alarme sur un poste de relevage ou un local isolé sans réseau filaire.
- Collectivités et enseignement : remontée de l'état d'interrupteurs, boutons ou relais dans des bâtiments anciens difficiles à câbler.
- Logistique : état de portes sectionnelles ou de quais équipés de fins de course.
Intégration et compatibilité
Le R313CA est un équipement LoRaWAN Classe A à saut de fréquence (FHSS), bâti sur le module SX1276. Il émet en LoRa ou en FSK selon la modulation choisie à la commande, sur une bande configurée en usine (EU863-870 pour la France). Chaque trame donne la tension de pile et l'état des deux entrées.
Le capteur fonctionne avec toute passerelle LoRaWAN et tout serveur réseau standard (The Things Network, ChirpStack, Actility ThingPark, myDevices Cayenne cités par Netvox). Le format des trames montantes et les commandes descendantes sont décrits dans le manuel : l'intégrateur écrit ou reprend le décodeur pour sa plateforme. Les données remontent ensuite vers la GTB en MQTT ou HTTP depuis le serveur réseau, ou sous forme de points BACnet ou Modbus via une passerelle edge.
Les intervalles mini et maxi et le seuil de variation de tension de pile se règlent par commandes descendantes. Voir nos autres modules E/S et interfaces LoRaWAN, les détecteurs d'ouverture et la gamme Netvox.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Fonction | Surveillance de 2 contacts secs externes |
| Raccordement | Câble UL2468 28AWG, longueur 1 000 mm (±5 mm), diamètre 1 mm, 5 g, tenue 80 °C, classement feu VW-1 |
| Codage des états | Contact fermé : 0, contact ouvert : 1 |
| Rapport par défaut | Toutes les 3 600 s, et immédiatement sur changement d'état |
| Antenne | Externe |
| Technologie radio | LoRaWAN Classe A, saut de fréquence (FHSS), module SX1276 |
| Modulation | LoRa ou FSK (une seule, choisie à la commande) |
| Bandes LoRaWAN | EU863-870, US902-928, AU915-928, KR920-923, AS923, CN470-510 (bande configurée en usine, EU868 pour la France) |
| Puissance d'émission | 16 dBm en EU868 (jusqu'à 20 dBm en US915, AU915 et IN865) |
| Sensibilité | -136 dBm (LoRa, SF12, 293 bit/s), -121 dBm (FSK, 1,2 kbit/s) |
| Débit | 0,3 à 50 kbit/s |
| Portée radio | Jusqu'à 10 km en champ libre, selon l'environnement |
| Alimentation | 2 piles CR2450 3 V |
| Tension de fonctionnement | 2,4 à 3 V DC |
| Courant de veille | 10 µA sous 3 V |
| Courant d'émission maximal | 120 mA sous 3 V |
| Courant de réception maximal | 11 mA sous 3 V |
| Précision de mesure de la pile | ±0,1 V |
| Dimensions | 57 x 38,05 x 14 mm |
| Poids | 48,9 g |
| Montage | Adhésif 3M sur surface lisse |
| Température de fonctionnement | -20 à +55 °C |
| Humidité ambiante | Moins de 90 % HR sans condensation |
| Température de stockage | -40 à +85 °C |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Entrées et sorties
- Entrée TOR / contact sec
- Grandeur mesurée
- Ouverture / contact
- Usage
- GTB / intégration BMS, Sécurité des locaux, Télégestion de sites distants
- Alimentation
- Pile ou batterie intégrée
- Type de montage
- Adhésif
- Bande de fréquences
- 868 MHz (EU868)
- Entrées
- 2 entrées contact sec sur câble UL2468 28AWG de 1 m
Contenu et accessoires compatibles
Le R313CA se pose par adhésif 3M sur une surface lisse, à l'écart des boîtiers métalliques qui atténuent la radio. Le contact surveillé doit être libre de potentiel. Netvox propose aussi le R311CA, autre interface à 2 contacts secs de la gamme.
Documentation
Questions fréquentes
Quels équipements peut-on raccorder au R313CA ?
Tout contact libre de potentiel : interrupteur, bouton, relais, contact magnétique ILS, sortie de report d'alarme d'un équipement. Le R313CA détecte le changement de niveau électrique sur chacune de ses deux entrées.
Le changement d'état est-il transmis immédiatement ?
Oui. Une trame part dès qu'une entrée change d'état. En dehors des événements, le R313CA envoie un rapport périodique, toutes les heures par défaut.
Quelle est l'autonomie des piles ?
Netvox ne donne pas de durée fixe : elle dépend surtout du nombre de changements d'état et de l'intervalle de rapport. Le constructeur fournit un calculateur en ligne ; le courant de veille est de 10 µA.
Peut-on rallonger le câble des entrées ?
Le câble d'origine mesure 1 m. Netvox ne documente pas de longueur maximale de prolongation : pour un contact éloigné, il est préférable de placer le boîtier près de l'équipement surveillé.
À propos de Netvox
Netvox est un fabricant taïwanais de capteurs et d'équipements sans fil pour l'Internet des objets, actif depuis 2005 dans les réseaux de capteurs, d'abord en ZigBee puis en LoRaWAN. Sa gamme LoRaWAN couvre la détection, la mesure et la signalisation dans le bâtiment, avec des capteurs sur piles faciles à poser en rénovation comme en construction neuve.
Voir toute la gamme NetvoxDemander un devis pour le R313CA
Indiquez le nombre de R313CA, la bande souhaitée et votre infrastructure LoRaWAN : nous répondons sous 24 h ouvrées avec un conseil technique sur le déploiement. Les tarifs sont établis selon les quantités et peuvent inclure passerelle et mise en service.
Produits similaires
Voir toute la catégorieMilesight UC711 - Contrôleur CVC LoRaWAN pour PTAC et pompes à chaleur
- LoRaWAN
- Bluetooth LE
- USB
Dragino SVC01-LS2 - Contrôleur d'électrovannes LoRaWAN solaire 2 voies
- LoRaWAN
- Débit / volume d'eau
- Impulsions
AKCP SP-WT - Module E/S LoRa sans fil Wireless Tunnel pour capteurs
- LoRa propriétaire
- RS-485
- Modbus RTU
Autres produits Netvox
Toute la gamme Netvox
Netvox R718N3 - Capteur de courant triphasé LoRaWAN, 3 pinces de 75 à 3 000 A
- LoRaWAN
- Courant
- Pile ou batterie intégrée

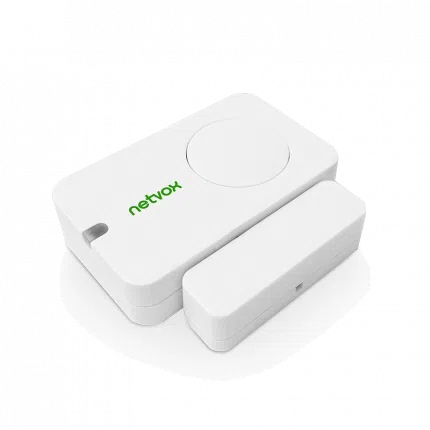

Netvox R311A - Détecteur d'ouverture de porte et fenêtre LoRaWAN
