AKCP THMS-V2 - Capteur de température et d'humidité pour cartographie de baie
- Cartographie de baie : 3 températures haut, milieu, bas et 1 humidité par chaîne
- CTHMS-V2 : avant et arrière, ΔT calculés, 11 capteurs sur un port
- -40 à +75 °C, ±0,3 °C, humidité 0 à 100 %HR ±2 %HR
- Alimenté par le boîtier sensorProbe+, 75 mW, jusqu’à 18 m en Cat5e/6
- Fixation adhésive VHB, kit magnétique en option
| Connectivité radio | Aucune (filaire) |
|---|---|
| Grandeur mesurée | Humidité, Température |
| Usage | Confort thermique / CVC, Salle serveur / datacenter |
| Alimentation | Alimenté par le bus |
| Type de montage | Adhésif, Magnétique |
| Plage de mesure | Température : -40 à +75 °C ; Humidité : 0 à 100 %HR |
| Précision | Température : ±0,3 °C ; Humidité : ±2 %HR à 25 °C |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | AKCP sensorProbe+ (SP1+, SP2+, SP2+ LCD, SPX+), ILPM, AKCPro Server, Quicklime |
| Connecteur | RJ45 intelligent AKCP |
| Points de mesure | 3 par chaîne (haut, milieu, bas) |
| Distance maximale | 18 m en Cat5e/6 |
| Modèle | THMS-V2 (1 chaîne), CTHMS-V2 (avant/arrière), ILPM-CTM (température), ILPM-CTHM (température + humidité) |
- Aucune (filaire)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : 24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-vente
- Tarifs selon les quantités

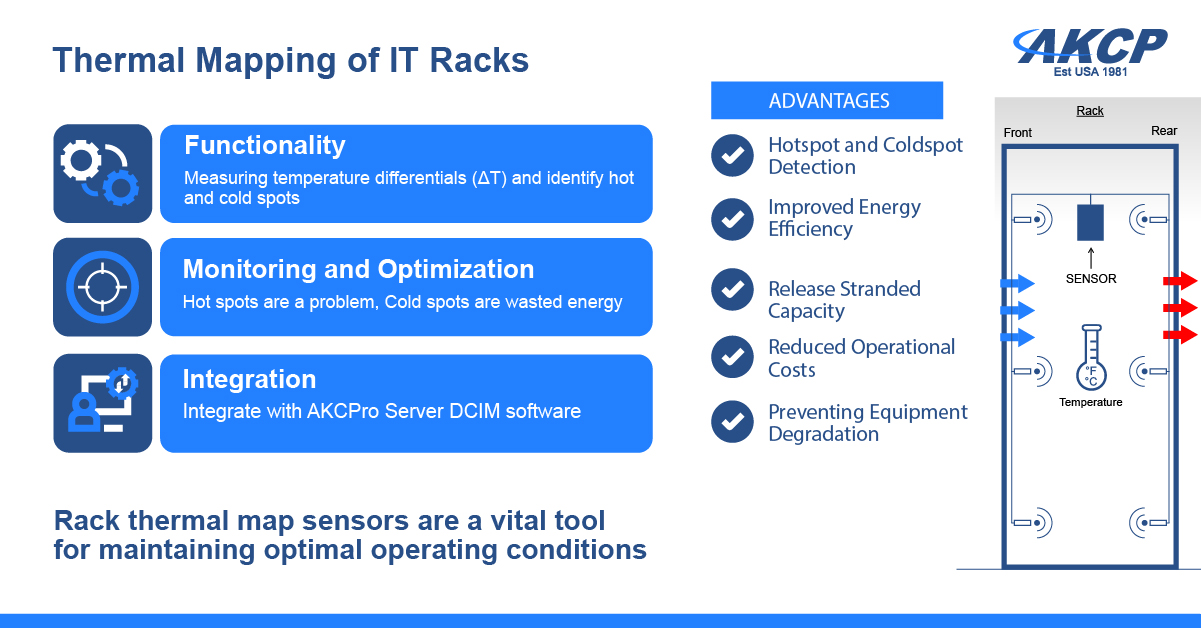

Le capteur de température et d'humidité THMS-V2 d'AKCP réalise la cartographie thermique d'une baie informatique : une chaîne précâblée mesure la température en haut, au milieu et en bas, avec une mesure d'humidité. La version CTHMS-V2 équipe l'avant et l'arrière de l'armoire et calcule l'écart de température (ΔT) entre l'entrée et la sortie d'air.
Ces sondes s'adressent aux exploitants de salles serveurs et de datacenters qui veulent repérer les points chauds, les zones surrefroidies et les obstructions de flux d'air baie par baie. Elles se branchent sur un port capteur des boîtiers de supervision IP sensorProbe+ d'AKCP, sans alimentation séparée.
Points forts du THMS-V2
- 3 points de température (haut, milieu, bas) et 1 mesure d'humidité par chaîne
- CTHMS-V2 : 2 chaînes avant et arrière, ΔT calculés, 11 capteurs sur un seul port
- Plage de mesure de -40 à +75 °C, résolution 0,1 °C
- Précision ±0,3 °C sur la sonde combinée, ±0,5 °C sur les sondes de température seule (de -10 à +75 °C)
- Humidité 0 à 100 %HR, ±2 %HR à 25 °C
- Alimentation par le boîtier sensorProbe+, consommation typique 75 mW (15 mA)
- Jusqu'à 18 m du boîtier en câble Cat5e/6, 16 cartographies par sensorProbeX+
- Fixation adhésive VHB fournie, kit magnétique en option
Applications en bâtiment et sur site technique
- Datacenter : contrôle des températures d'entrée d'air de chaque baie et du ΔT avant/arrière pour valider le confinement des allées.
- Salle serveur d'entreprise ou de collectivité : détecter un ventilateur en panne, un câblage qui bloque l'air ou une baie surchargée.
- Optimisation énergétique : remonter la consigne de climatisation en vérifiant qu'aucune baie ne dépasse le seuil.
- Colocation : associer la cartographie au compteur en ligne ILPM pour suivre puissance et température d'une même armoire.
- Locaux télécoms et armoires réseau d'établissements de santé ou d'enseignement : surveillance d'un point sensible depuis un seul boîtier.
Intégration et compatibilité
La sonde se raccorde sur un port RJ45 intelligent des boîtiers sensorProbe+, qui la reconnaissent automatiquement. Les mesures sont ensuite disponibles en SNMP, en Modbus et, sous licence, en BACnet/IP vers la GTB, avec alertes e-mail et traps SNMP. Selon AKCP, le capteur est réservé à la plateforme sensorProbe+.
Dans AKCPro Server et Quicklime, les cartographies s'affichent en vue baie : flèches animées pour le ΔT, valeurs avant, arrière, haut, milieu et bas, et cartes thermiques 3D de la salle. Elles alimentent aussi les calculs sensorCFD de modélisation des flux d'air. D'autres sondes et capteurs filaires AKCP se combinent sur le même boîtier.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| THMS-V2 | 1 chaîne : 3 températures dont 1 avec humidité, 4 capteurs | Face avant ou arrière d'une baie |
| CTHMS-V2 | 2 chaînes avant et arrière + boîtier répartiteur, 11 capteurs | Mesure du ΔT, confinement d'allées |
| ILPM-CTM | Cartographie d'armoire en température, +9 capteurs | Option du compteur en ligne ILPM |
| ILPM-CTHM | Cartographie d'armoire température et humidité, +11 capteurs | Option du compteur en ligne ILPM |
Caractéristiques techniques
| Plage de température | -40 à +75 °C |
| Résolution température | 0,1 °C |
| Précision température | ±0,3 °C (sonde température et humidité) ; ±0,5 °C de -10 à +75 °C (sondes température seule) |
| Plage d'humidité | 0 à 100 %HR |
| Précision humidité | ±2 %HR à 25 °C |
| Résolution humidité | 1 %HR |
| Nombre de capteurs | THMS-V2 : 4 ; CTHMS-V2 : 11 |
| Raccordement | Port RJ45 intelligent, câble UTP Cat5e/6 |
| Distance maximale | 18 m du boîtier |
| Alimentation | Par le boîtier sensorProbe+, sans alimentation externe |
| Consommation | 75 mW typique, 15 mA |

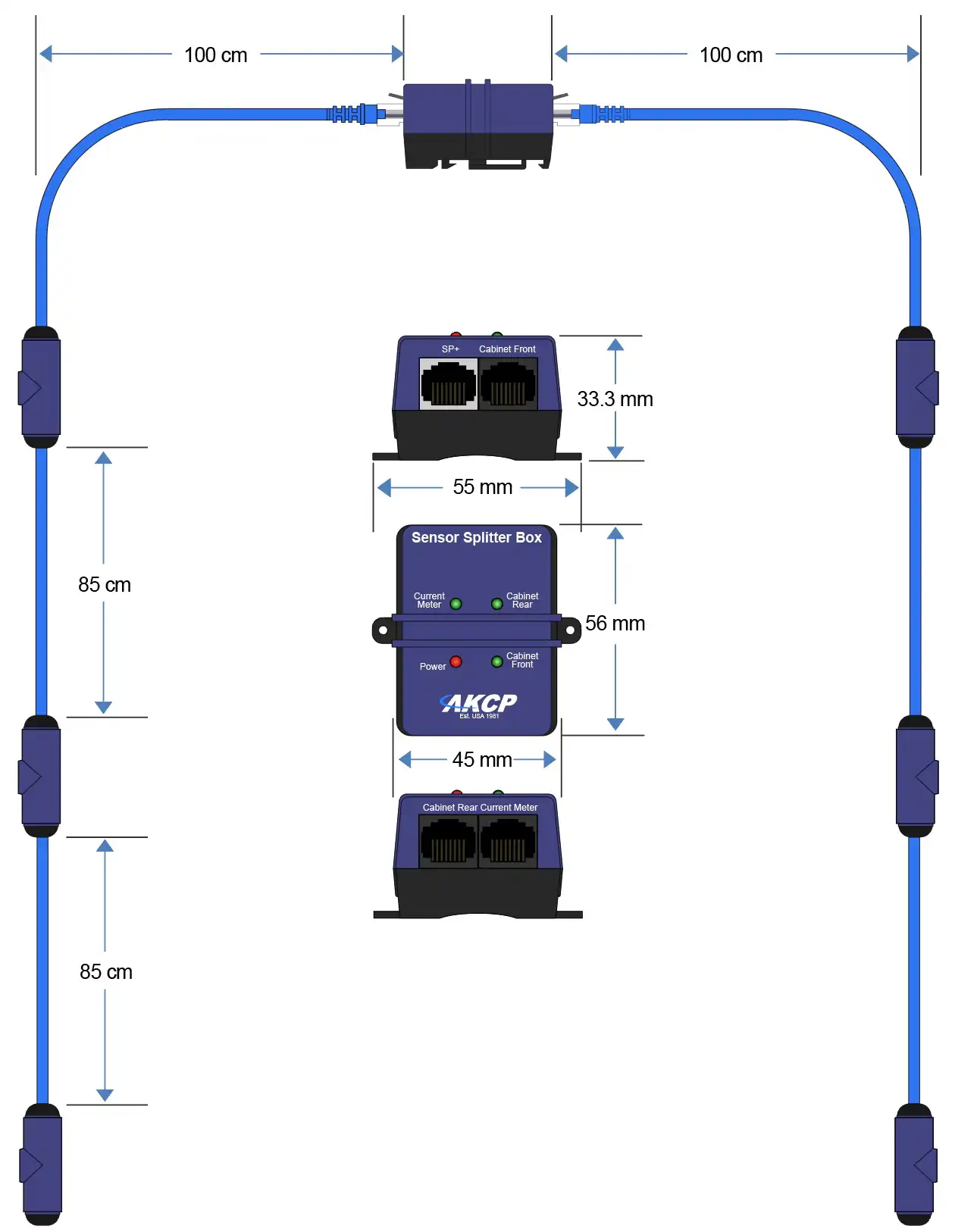

| Longueur de chaîne | 100 cm jusqu'au répartiteur, 85 cm entre sondes |
| Dimensions | 75 x 55 x 27 mm |
| Fixation | Adhésif VHB, magnétique en option |
| Environnement de fonctionnement | -35 à +80 °C, 20 à 80 %HR sans condensation |
| Compatibilité | sensorProbe+ (SP1+, SP2+, SP2+ LCD, SPX+), 16 cartographies max par SPX+ |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Grandeur mesurée
- Température, Humidité
- Usage
- Salle serveur / datacenter, Confort thermique / CVC
- Alimentation
- Alimenté par le bus
- Type de montage
- Magnétique, Adhésif
- Plage de mesure
- Température : -40 à +75 °C ; Humidité : 0 à 100 %HR
- Précision
- Température : ±0,3 °C ; Humidité : ±2 %HR à 25 °C
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- AKCP sensorProbe+ (SP1+, SP2+, SP2+ LCD, SPX+), ILPM, AKCPro Server, Quicklime
- Connecteur
- RJ45 intelligent AKCP
- Points de mesure
- 3 par chaîne (haut, milieu, bas)
- Distance maximale
- 18 m en Cat5e/6
- Modèle
- THMS-V2 (1 chaîne), CTHMS-V2 (avant/arrière), ILPM-CTM (température), ILPM-CTHM (température + humidité)
Contenu et accessoires compatibles

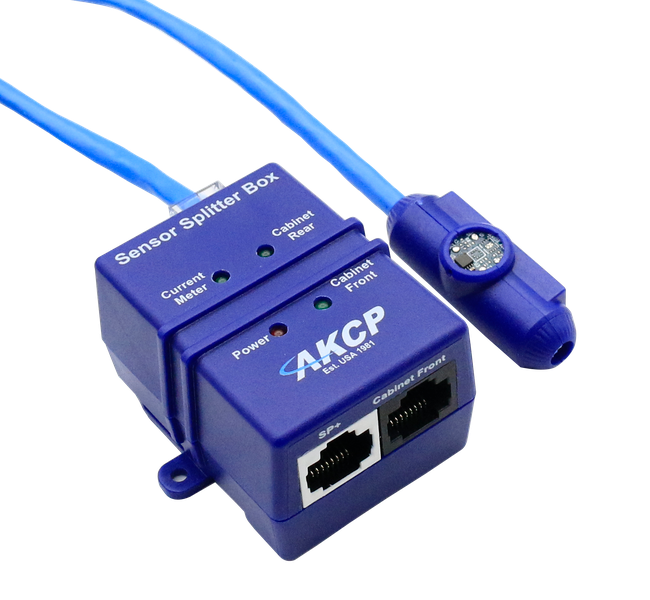

Le THMS-V2 est livré précâblé avec son adhésif VHB. Le CTHMS-V2 comprend les deux chaînes avant et arrière et un boîtier répartiteur (Sensor Splitter Box) qui les relie à un seul port ; ce boîtier dispose aussi d'une entrée pour le compteur de courant sans contact. En complément : kit de fixation magnétique, capteur d'analyse de baie, compteur de courant CCM et compteur en ligne ILPM.
Documentation
Questions fréquentes
Quelle différence entre THMS-V2 et CTHMS-V2 ?
Le THMS-V2 est une chaîne unique de 3 points (haut, milieu, bas) avec une mesure d'humidité, posée à l'avant ou à l'arrière de la baie : 4 capteurs. Le CTHMS-V2 comprend deux chaînes, avant et arrière, reliées par un boîtier répartiteur sur un seul port : il ajoute le calcul des ΔT avant/arrière, soit 11 capteurs.
Sur quels boîtiers fonctionne la cartographie thermique ?
Uniquement sur la plateforme sensorProbe+ (sensorProbe1+, sensorProbe2+, sensorProbe2+ LCD, sensorProbeX+), qui détecte automatiquement le capteur. Un sensorProbeX+ accepte jusqu'à 16 cartographies thermiques ; un émetteur sans fil SP-WT en accepte 2.
À quelle distance du boîtier peut-on installer la sonde ?
Jusqu'à 18 m du port capteur RJ45, avec un câble réseau standard Cat5e ou Cat6. Un seul boîtier peut ainsi couvrir plusieurs baies voisines.
À quoi servent les références ILPM-CTM et ILPM-CTHM ?
Ce sont les options de cartographie d'armoire du compteur d'énergie en ligne ILPM. ILPM-CTM ajoute la température seule (+9 capteurs), ILPM-CTHM la température et l'humidité (+11 capteurs), sur le même port que la mesure électrique.
Comment fixer les sondes ?
Les sondes sont livrées avec de l'adhésif double face VHB. Un kit de fixation magnétique repositionnable est disponible en option. AKCP conseille de les poser sur les portes perforées avant et arrière, directement dans le flux d'air.
À propos de AKCP
AKCP est une entreprise américaine fondée en 1981, spécialisée dans la fabrication de solutions de surveillance environnementale pour les centres de données et les infrastructures critiques.
Voir toute la gamme AKCPDemander un devis pour le THMS-V2
Précisez le nombre de baies et le boîtier sensorProbe+ en place : nous vous répondons sous 24 h ouvrées avec un conseil sur la version adaptée. Les tarifs sont établis selon les quantités.
