Solvimus licence Modbus TCP ou BACnet - Extension pour concentrateurs MUC
- Active le serveur Modbus TCP ou BACnet d’un concentrateur solvimus

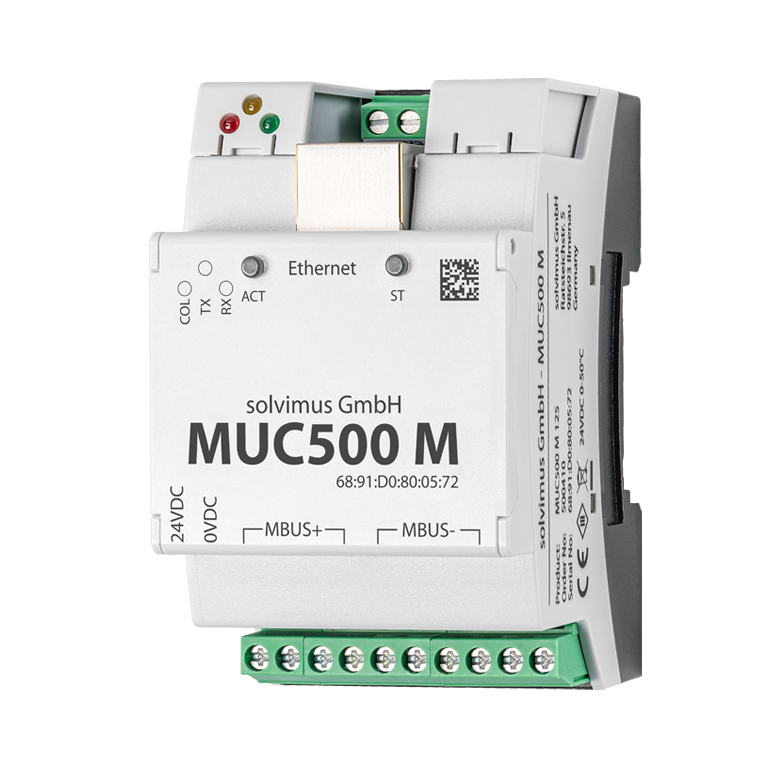

- Compatible MUC500 M, MUC500 W, MBUS-GSLE et MUC.easyplus
- Modbus TCP : jusqu’à 5 clients simultanés, port 502
- BACnet/IP port 47808 avec BBMD, BACnet/SC selon fiche technique
- Licence logicielle, aucun matériel à installer
| Protocoles IP et intégration | BACnet/IP, Modbus TCP |
|---|---|
| Usage | Comptage énergétique, GTB / intégration BMS |
| Compatibilité | Solvimus MUC500 M, MUC500 W, MBUS-GSLE, MUC.easyplus |
| Variante | Modbus TCP ou BACnet, pour MUC500 / MBUS-GSLE ou pour MUC.easyplus |
| Type de licence | Extension logicielle par appareil, sans matériel |
| Port par défaut | 502 (Modbus TCP), 47808 (BACnet/IP) |
| Protocole | Modbus TCP, BACnet/IP |
| Compatibilité (version) | MUC500 / MBUS-GSLE, MUC.easyplus |
- Modbus TCP
- BACnet/IP
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : environ une semaine
- Conseil technique avant-vente
- Tarifs selon les quantités
La licence Modbus TCP ou BACnet solvimus active, sur un concentrateur M-Bus et wM-Bus déjà en place, la lecture directe des compteurs par une GTB ou un automate. Sans matériel supplémentaire, les index relevés par le MUC500, le MBUS-GSLE ou le MUC.easyplus deviennent des registres Modbus TCP ou des objets BACnet, interrogeables comme n'importe quel équipement du réseau du bâtiment.
Ces extensions logicielles s'adressent aux intégrateurs et aux exploitants qui veulent remonter le comptage d'eau, de chaleur et d'énergie dans la supervision, notamment pour répondre au décret BACS. Elles évitent l'ajout d'une passerelle BACnet ou d'un serveur intermédiaire : le concentrateur reste le maître du bus et sert lui-même les données à la GTB.
Points forts des licences Modbus TCP et BACnet
- Activation logicielle, aucun matériel ni recâblage
- Modbus TCP (ou Modbus UDP), port 502 par défaut, jusqu'à 5 clients simultanés
- Registres de 10 mots par valeur, ou 2 mots en mode valeur flottante seule
- Mode multi-esclave : chaque compteur exposé comme un esclave Modbus virtuel
- BACnet/IP sur le port UDP 47808 avec prise en charge d'un BBMD
- BACnet/SC sécurisé par certificats, selon les fiches techniques
- Valeurs de compteurs publiées en objets Analog Value, profil B-ASC
Applications en bâtiment et sur site technique
- Tertiaire et décret BACS : remontée des compteurs d'énergie et d'eau d'un immeuble de bureaux dans la GTB BACnet existante
- Enseignement et collectivités : supervision centralisée des sous-compteurs de plusieurs bâtiments par un automate Modbus TCP
- Santé : suivi en temps réel des consommations de chaleur et d'eau chaude par service dans l'outil de supervision technique
- Logistique et industrie : intégration du comptage de fluides dans un automate ou un SCADA qui parle Modbus TCP
Intégration et compatibilité
La licence se commande pour un concentrateur précis. Une fois installée, elle apparaît comme active dans l'onglet Service de l'interface web, et le serveur correspondant se règle dans l'onglet Server. Côté Modbus, le concentrateur répond à la fonction 0x03 (lecture des registres de maintien) et à la fonction 0x2B pour l'identification de l'appareil. Les données sont en big endian, mot de poids fort en premier, avec une option d'inversion de l'ordre des mots pour les automates qui l'exigent.
Côté BACnet, l'appareil se présente comme un contrôleur spécifique d'application (B-ASC) avec un objet Device et un objet Analog Value par valeur de compteur. En BACnet/IP, l'identifiant d'appareil, le nom, l'emplacement, le port et l'adresse BBMD se règlent depuis l'interface web. En BACnet/SC, l'appareil se connecte à un hub via son URI et utilise des certificats importés ou une demande de signature générée sur place. Les concentrateurs compatibles sont présentés avec nos passerelles M-Bus et sur la page solvimus.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| Variante Modbus | Serveur Modbus TCP pour MUC500 M, MUC500 W et MBUS-GSLE | Lecture par automate, SCADA ou GTB Modbus |
| Variante Bacnet | Serveur BACnet pour MUC500 M, MUC500 W et MBUS-GSLE | Intégration dans une GTB BACnet |
| 500347 | Serveur Modbus TCP pour MUC.easyplus | Lecture par automate, SCADA ou GTB Modbus |
| 500349.PLUS | Serveur BACnet/IP pour MUC.easyplus | Intégration dans une GTB BACnet |
Caractéristiques techniques
| Type | Licence logicielle activant un serveur de données côté client |
| Appareils compatibles | solvimus MUC500 M, MUC500 W, MBUS-GSLE, MUC.easyplus (référence dédiée) |
| Modbus | Modbus TCP ou Modbus UDP, port 502 par défaut, jusqu'à 5 connexions TCP simultanées |
| Fonctions Modbus | 0x03 Read Holding Register, 0x2B Read Device Identification |
| Format des registres | 10 registres par valeur (avec horodatage, unité et état) ou 2 registres en mode float only |
| BACnet | BACnet/IP (UDP, port 47808 par défaut, BBMD) ou BACnet/SC (TCP, TLS, hub) |
| Profil BACnet | B-ASC, objets Device et Analog Value, messages segmentés |
| Inclus sans licence | Envoi vers serveurs en TCP, TLS, MQTT, FTP, SMTP, fichiers CSV, XML, JSON |
| Livraison | Licence logicielle, sans matériel |
Critères de sélection
- Protocoles IP et intégration
- Modbus TCP, BACnet/IP
- Usage
- GTB / intégration BMS, Comptage énergétique
- Compatibilité
- Solvimus MUC500 M, MUC500 W, MBUS-GSLE, MUC.easyplus
- Variante
- Modbus TCP ou BACnet, pour MUC500 / MBUS-GSLE ou pour MUC.easyplus
- Type de licence
- Extension logicielle par appareil, sans matériel
- Port par défaut
- 502 (Modbus TCP), 47808 (BACnet/IP)
- Protocole
- Modbus TCP, BACnet/IP
- Compatibilité (version)
- MUC500 / MBUS-GSLE, MUC.easyplus
Documentation
Questions fréquentes
Que peut faire un MUC500 sans licence ?
Sans licence, le concentrateur relève les compteurs et envoie leurs données vers des serveurs : TCP, TLS, MQTT, FTP, e-mail ou fichier local, aux formats CSV, XML ou JSON. La licence ajoute la mise à disposition des valeurs côté client, c'est-à-dire leur lecture directe par un automate en Modbus TCP ou par une GTB en BACnet.
Quelle référence choisir pour mon appareil ?
Les références Variante Modbus et Variante Bacnet s'appliquent aux MUC500 M, MUC500 W et MBUS-GSLE. Les références 500347 (Modbus TCP) et 500349.PLUS (BACnet/IP) sont propres au MUC.easyplus. Précisez le modèle du concentrateur lors de la demande.
Peut-on activer Modbus TCP et BACnet sur le même concentrateur ?
Chaque protocole fait l'objet de sa propre licence. Les deux serveurs sont paramétrés séparément dans l'onglet Server de l'interface web : il faut donc prévoir les deux références si la GTB et un automate doivent lire les mêmes compteurs dans deux protocoles différents.
La licence BACnet couvre-t-elle BACnet/SC ?
Les fiches techniques des MUC500, MBUS-GSLE et MUC.easyplus annoncent une sortie BACnet/IP ou BACnet/SC sous licence. BACnet/SC se configure avec l'adresse du hub et des certificats importés ou générés sur l'appareil. Nous confirmons la compatibilité avec la version de firmware de votre concentrateur avant commande.
Combien de clients Modbus peuvent interroger le concentrateur ?
En configuration standard, jusqu'à 5 connexions Modbus TCP simultanées sont acceptées. Une GTB, un automate et un afficheur peuvent ainsi lire les compteurs en parallèle sans se gêner.
À propos de Solvimus
Solvimus est une entreprise allemande spécialisée dans les systèmes embarqués et les technologies de communication, avec un accent particulier sur le comptage intelligent (smart metering).
Voir toute la gamme SolvimusDemander un devis pour une licence Modbus TCP ou BACnet
Indiquez le modèle de concentrateur et le protocole de votre GTB : nous vous répondons sous 24 h ouvrées avec la référence adaptée. Les tarifs sont établis selon le nombre d'appareils à équiper.
Produits similaires
Voir toute la catégorieEfento Cloud - Plateforme cloud de supervision des capteurs IoT Efento
- NB-IoT
- Bluetooth LE
- API HTTP / REST
HWgroup SensDesk - Logiciel de supervision IoT sur site ou en cloud
- SNMP
- API HTTP / REST
- E-mail (SMTP)
ControlByWEB Cloud - Plateforme cloud de supervision à distance multisite
- API HTTP / REST
Autres produits Solvimus
Toute la gamme Solvimus

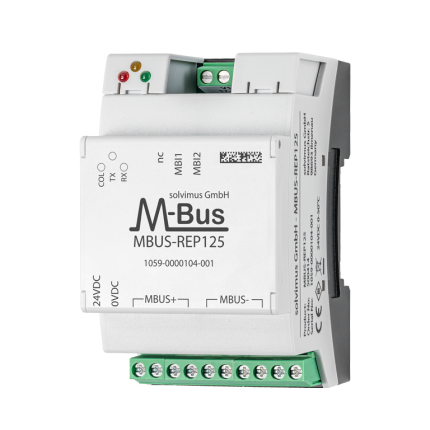

Solvimus MBUS-REP - Répéteur M-Bus isolé de 125 à 500 charges
- Aucune (filaire)
- M-Bus
- Très basse tension DC (5 à 60 V)
Solvimus MUC.only - Concentrateur M-Bus et wM-Bus NB-IoT autonome sur piles
- NB-IoT
- wM-Bus
- M-Bus
Solvimus MUC.easyplus - Passerelle M-Bus, wM-Bus et Modbus multi-interfaces
- NB-IoT
- LTE-M
- 4G LTE
Produits similaires
AKCP AKCPro Server – Logiciel de supervision centralisée SNMP et Modbus
- Supervision centralisée des boîtiers AKCP en LAN, WAN ou 4G via VPN
- Cartes 2D et 3D, vues baie, cartographie thermique et PUE en temps réel
- Capteurs virtuels SNMP et Modbus, packs de 15 à 35 par adresse IP
- Caméras IP ONVIF, base SQL conseillée au-delà de 1 000 capteurs
- Serveur Windows, accès par navigateur web sans application
ControlByWEB Cloud – Plateforme cloud de supervision à distance multisite
- Licence annuelle par équipement, sans coût par capteur raccordé
- Journalisation de 30 jours (Basic) ou 90 jours (Advanced) pour la série 400
- Tableaux de bord, graphiques et rapports programmés en version Advanced
- API REST ouverte, export CSV, comptes parent et enfants sur 5 niveaux
- Compatible série 400, WebRelay-10 Plus, WebSwitch Plus et modules Wi-Fi
HWgroup Perseus Energy 242 – Passerelle M-Bus et Modbus RTU vers Modbus TCP
- Maître M-Bus jusqu'à 100 compteurs et port RS-485 Modbus RTU
- 4 ports RJ11 1-Wire UNI, 2 entrées S0 avec comptage, 1 relais, 1 zone de fuite WLD
- Open API Modbus TCP, SNMP v1/v3, MQTT, XML et BACnet
- Montage rail DIN, boîtier métal 35 × 111 × 140 mm, alimentation 24 V
- 100 compteurs et 1 000 variables, journal interne de 32 Mo
HWgroup Perseus Energy 285 – Passerelle edge LTE, M-Bus et Modbus pour comptage
- Modem LTE global intégré : secours IP, alertes SMS et appels, passerelle SMS
- Maître M-Bus 100 compteurs, port RS-485 Modbus RTU, 6 ports RJ11 1-Wire UNI
- 4 entrées S0 conformes EN 62053-31 classe A, 2 relais 250 V / 10 A, détection de fuite
- Open API Modbus TCP, SNMP v1/v3, MQTT, XML et BACnet
- Rail DIN, alimentation 230 V AC, 130 mA, IP40
ORing Open-Vision Pro – Logiciel de supervision réseau NMS 100 à 1000 nœuds
- Logiciel NMS web, licences 100, 300, 500 ou 1 000 équipements IP
- Topologie automatique avec ports, liens redondants et anneaux ORing
- Traps SNMP v1/v2/v3, seuils de trafic par port, alertes e-mail
- CyberSIEM : détection et blocage du trafic malveillant
- Serveur sous Windows 10 ou 11, accès par navigateur

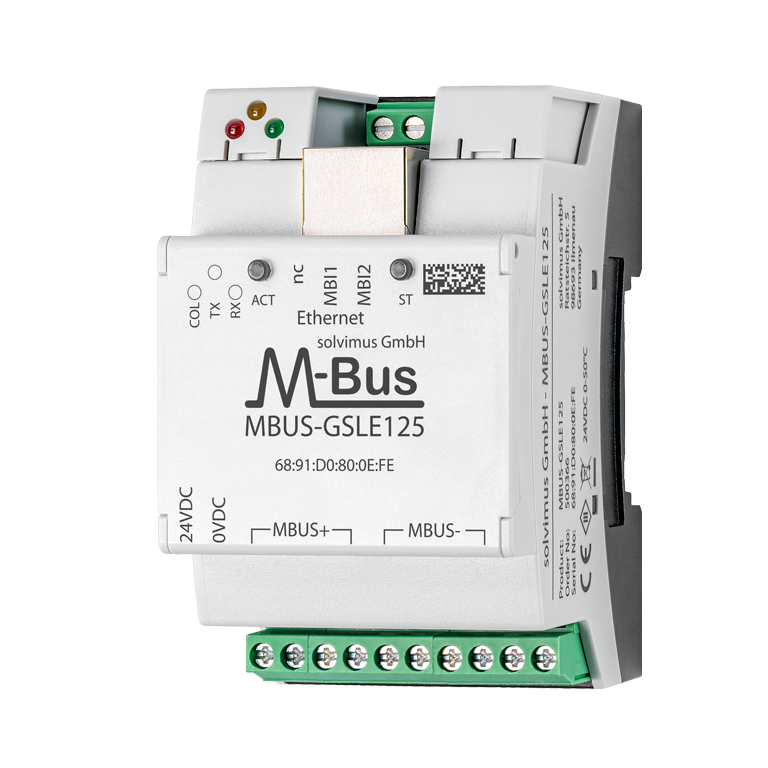

Solvimus MBUS-GSLE – Passerelle M-Bus second maître avec interface esclave
