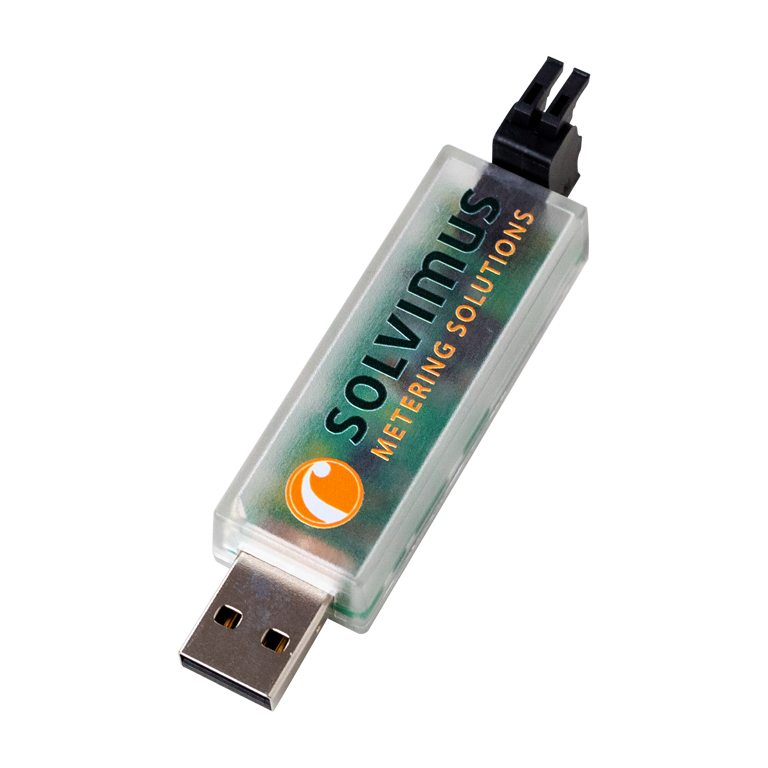

Solvimus MBUS-PU3 - Convertisseur M-Bus vers USB pour 3 compteurs
- Maître physique M-Bus EN 13757-2 pour 3 charges unitaires
- Port COM virtuel USB, jusqu'à 9 600 bit/s
- Alimenté par le port USB, 0,5 W maximum
- Format clé 19 x 12 x 80 mm, 15 g, IP30
- Bornier à ressort et 3 voyants d'état
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | M-Bus, USB |
| Usage | Comptage énergétique, GTB / intégration BMS |
| Alimentation | USB |
| Indice de protection | IP20 à IP40 (intérieur) |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Compteurs M-Bus EN 13757-2, PC Windows avec pilote CP210x et logiciel de relevé M-Bus |
| Variante | 3 charges unitaires M-Bus |
| Connecteur | USB type A, bornier à ressort M-Bus |
| Vitesse M-Bus | 9 600 bit/s maximum |
| Composant USB | Silicon Labs CP2104 (port COM virtuel) |
| Température de fonctionnement | 0 à 50 °C (moyenne journalière), -20 à 70 °C en pointe |
- Aucune (filaire)
- M-Bus
- USB
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le convertisseur M-Bus USB solvimus MBUS-PU3 transforme un ordinateur portable en maître physique M-Bus. Au format d'une clé USB, il se branche directement sur le PC, s'alimente par le port USB et accueille jusqu'à 3 compteurs sur son bornier à ressort. C'est l'outil de poche du technicien qui met en service, contrôle ou dépanne des compteurs M-Bus.
Il s'adresse aux intégrateurs GTB, aux installateurs CVC et aux exploitants qui doivent lire un compteur sur place, vérifier une adresse primaire ou secondaire, ou tester un câblage avant de raccorder la boucle à une passerelle M-Bus. Aucune alimentation externe, aucune configuration : le logiciel de relevé installé sur le PC fait le reste.
Points forts du MBUS-PU3
- M-Bus conforme EN 13757-2, jusqu'à 3 charges unitaires
- Vitesse jusqu'à 9 600 bit/s, transparente pour le logiciel
- Alimentation par le port USB : 0,5 W maximum, moins de 0,1 W au repos
- Port COM virtuel via composant CP2104, USB Full Speed (12 Mbit/s)
- Bornier à ressort pour fils jusqu'à 1,5 mm²
- 3 voyants : alimentation, émission, réception
- 19 x 12 x 80 mm pour 15 g, IP30
Applications en bâtiment et sur site technique
- Mise en service d'une sous-station de chauffage : lecture d'un compteur d'énergie thermique et contrôle de son adresse avant raccordement à la GTB
- Maintenance en logement collectif ou en tertiaire : diagnostic d'un compteur d'eau ou d'énergie qui ne répond plus au concentrateur
- Préparation en atelier : paramétrage des adresses primaires d'un lot de compteurs avant leur pose
- Audit énergétique : relevé ponctuel d'index sur un petit nombre de compteurs, sans installer de matériel fixe
Intégration et compatibilité
Le MBUS-PU3 fournit uniquement la couche physique du maître M-Bus : tensions de 32 V (niveau haut) et 20 V (niveau bas) côté bus, conversion vers un port série virtuel côté PC. Le protocole est porté par un logiciel M-Bus externe, qui peut aller du simple terminal à un outil complet de gestion des données de comptage. Il n'est pas fourni avec l'appareil.
Sous Windows, le pilote CP210x VCP de Silicon Labs crée un port COM pour chaque MBUS-PU3 branché, repérable dans le gestionnaire de périphériques (VID 0x10C4, PID 0xEA60). Le connecteur USB type A fonctionne en USB 2.0 Full Speed. L'appareil est transparent : il n'apparaît ni pour le logiciel ni pour les compteurs, et un changement de vitesse ne demande aucun réglage. Pour une installation permanente, préférez un convertisseur rail DIN ou un concentrateur de la gamme solvimus.
Caractéristiques techniques
| Fonction | Convertisseur de niveau M-Bus vers USB (maître physique) |
| Référence | 500358 |
| M-Bus | EN 13757-2, 3 charges unitaires maximum, bornier à ressort 1,5 mm² |
| Tensions du bus | 32 V (niveau haut), 20 V (niveau bas) |
| Courant permanent du bus | Env. 30 mA |
| Vitesse | 9 600 bit/s maximum |
| USB | Connecteur type A, USB 2.0 Full Speed (12 Mbit/s), composant CP2104 |
| Alimentation | 4,75 à 5,25 V DC par le port USB, courant d'appel inférieur à 500 mA |
| Consommation | Moins de 0,1 W au repos, 0,5 W maximum |
| Isolation galvanique | Aucune entre M-Bus et USB |
| Voyants | Alimentation (rouge), émission (jaune), réception (vert) |
| Protections | Inversion de polarité du M-Bus, surtensions transitoires, fusible électronique réarmable |
| Dimensions et poids | 19 x 12 x 80 mm, 15 g |
| Température de fonctionnement | 0 à 50 °C en moyenne journalière, -20 à 70 °C en pointe |
| Stockage et humidité | -20 à 70 °C, 0 à 95 % HR sans condensation |
| Indice de protection | IP30 (CEI 60529) |
| Conformité | CEM 2014/30/UE, basse tension 2014/35/UE, RoHS 2011/65/UE |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- M-Bus, USB
- Usage
- GTB / intégration BMS, Comptage énergétique
- Alimentation
- USB
- Indice de protection
- IP20 à IP40 (intérieur)
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Compteurs M-Bus EN 13757-2, PC Windows avec pilote CP210x et logiciel de relevé M-Bus
- Variante
- 3 charges unitaires M-Bus
- Connecteur
- USB type A, bornier à ressort M-Bus
- Vitesse M-Bus
- 9 600 bit/s maximum
- Composant USB
- Silicon Labs CP2104 (port COM virtuel)
- Température de fonctionnement
- 0 à 50 °C (moyenne journalière), -20 à 70 °C en pointe
Contenu et accessoires compatibles
Livré avec un guide de démarrage rapide imprimé, en emballage individuel. Le logiciel de relevé M-Bus et le pilote CP210x sont à prévoir séparément.
Documentation
Questions fréquentes
Combien de compteurs peut-on raccorder au MBUS-PU3 ?
Le MBUS-PU3 alimente au maximum 3 charges unitaires, soit en général 3 compteurs. Le constructeur demande de ne pas dépasser 3 charges (4,5 mA de courant de repos) pour garantir la bonne détection des réponses des compteurs. Pour un bus plus chargé, il faut un convertisseur rail DIN comme le MBUS-PS ou une passerelle M-Bus.
Faut-il un logiciel ou un pilote particulier ?
Oui pour les deux. Le MBUS-PU3 utilise un composant USB CP2104 de Silicon Labs : le pilote CP210x VCP crée un port COM virtuel sur le PC. Le relevé lui-même se fait avec un logiciel M-Bus externe, non fourni, qui joue le rôle de maître logique du bus.
Quels paramètres de port COM utiliser ?
Le M-Bus fonctionne en 8 bits de données, parité paire et 1 bit de stop. La vitesse la plus répandue est 2 400 bit/s, mais 300 et 9 600 bit/s sont aussi utilisés selon les compteurs. Le MBUS-PU3 est transparent et suit automatiquement la vitesse choisie dans le logiciel.
Peut-on le brancher sur un bus M-Bus déjà piloté par une passerelle ?
Non. Le M-Bus n'accepte qu'un seul maître physique. Le MBUS-PU3 se raccorde à un compteur ou à un petit tronçon déconnecté du maître en place, par exemple pour lire un compteur sur site avant son raccordement définitif.
Le port USB est-il isolé du bus ?
Non. Les interfaces M-Bus et USB ne sont pas séparées galvaniquement. Le bus est en revanche protégé contre l'inversion de polarité et les surtensions transitoires, avec un fusible électronique réarmable.
À propos de Solvimus

Solvimus est une société allemande fondée en 2007 à Ilmenau et spécialisée dans le comptage intelligent. Centrée sur le M-Bus, elle fournit des concentrateurs de données, des passerelles, des convertisseurs de niveau et des modules OEM, ainsi que des logiciels et des services. Son nom, tiré du latin, signifie « nous résolvons ».
Voir toute la gamme SolvimusDemander un devis pour le MBUS-PU3
Précisez l'usage prévu et le nombre d'outils à équiper : nous vous répondons sous 24 h ouvrées avec un conseil technique adapté. Les tarifs sont établis selon les quantités.
