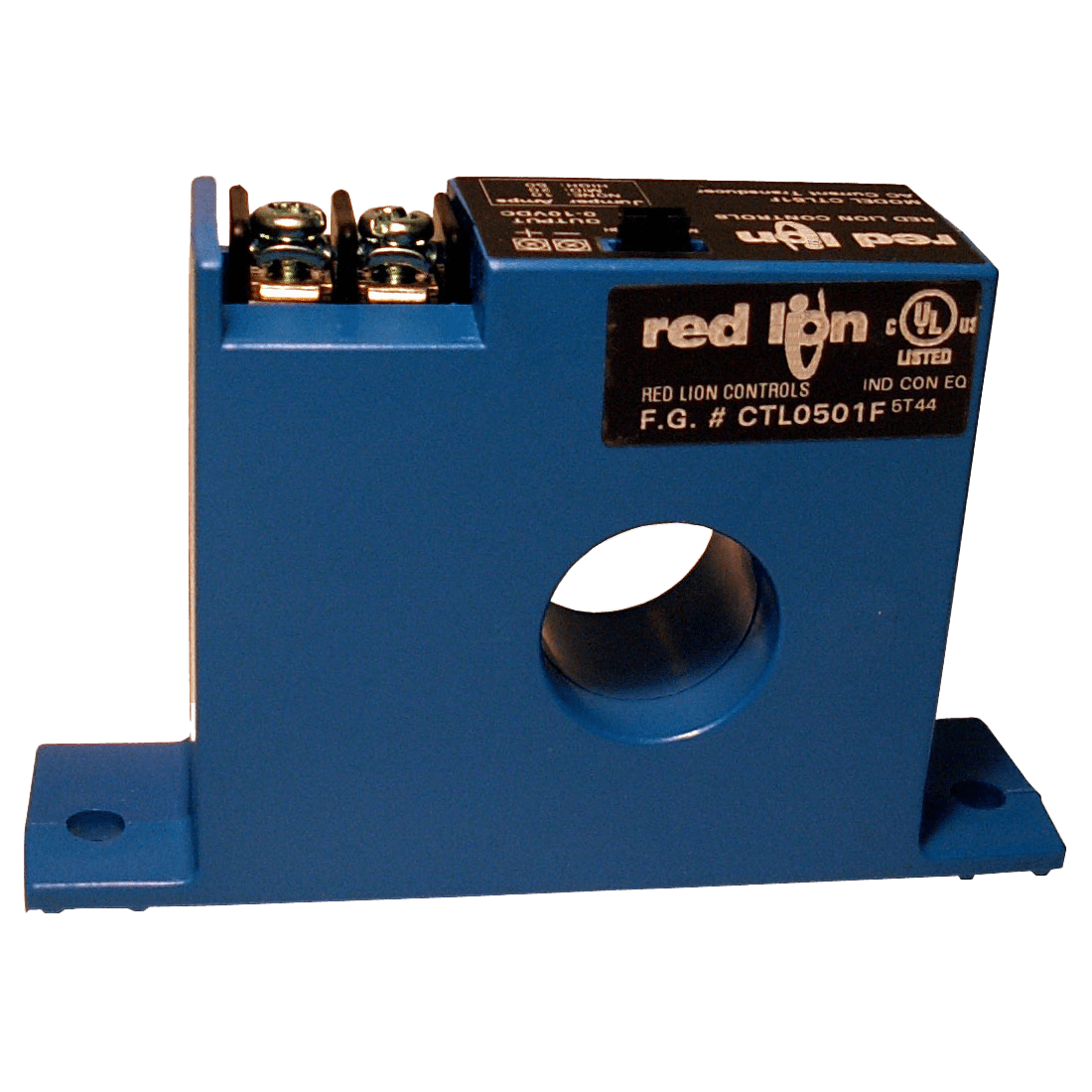

Red Lion CTL - Capteur de courant AC à sortie 4-20 mA ou 0-10 V
- Mesure de courant alternatif de 2 à 200 A, plages réglables par cavalier
- Sortie 4-20 mA (0,5 % PE) ou 0-10 VDC (1 % PE)
- Boîtier ouvrant pour la rénovation ou tore fermé
- 0-10 V autoalimenté, 4-20 mA en boucle 24 VDC
- Isolation 3 kV, UL 508, CSA et CE
| Connectivité radio | Aucune (filaire) |
|---|---|
| Grandeur mesurée | Courant |
| Usage | Comptage énergétique, GTB / intégration BMS, Maintenance prédictive |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Entrées et sorties | Sortie analogique |
| Certifications | UL / cUL |
| Plage de mesure | 2 à 200 A |
| Précision | Courant : ±0,5 % PE (4-20 mA), ±1 % PE (0-10 V) |
| Autonomie | Sans objet (alimenté) |
| Calibre courant | 2/5 A, 10/20/50 A ou 100/150/200 A selon modèle, ouverture 19 mm (tore fermé) ou 21,6 mm (ouvrant) |
| Connecteur | Bornier à vis captives |
| Température de fonctionnement | -20 à 50 °C |
| Calibre | 2 à 5 A, 10 à 50 A, 100 à 200 A |
| Sortie | 4-20 mA, 0-10 V |
| Boîtier | Ouvrant (split-core), Tore fermé (fixed-core) |
- Aucune (filaire)
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Red Lion CTL est un transformateur de courant à sortie analogique qui réunit dans un même boîtier un tore de mesure et un conditionneur de signal. Il convertit un courant alternatif de 2 à 200 A en signal 4-20 mA ou 0-10 VDC directement exploitable par un automate, un module d'entrées ou une GTB.
Il s'adresse aux intégrateurs et aux services techniques qui veulent suivre la charge d'un départ, d'une pompe ou d'un moteur sans installer de centrale de mesure. Les plages se choisissent par cavalier et sont étalonnées en usine : pas de réglage de zéro ni d'échelle sur site. La sortie est isolée magnétiquement de l'entrée, ce qui simplifie le câblage vers les entrées analogiques.
Points forts du CTL
- Trois familles de calibres : 2 à 5 A, 10 à 50 A et 100 à 200 A, plages sélectionnables par cavalier
- Sortie 4-20 mA (précision 0,5 % PE) ou 0-10 VDC (précision 1 % PE)
- Boîtier ouvrant (split-core) pour la rénovation ou tore fermé (fixed-core) pour les tableaux neufs
- Version 0-10 V autoalimentée ; version 4-20 mA en boucle 24 VDC nominal
- Isolation 3 kV entre conducteur mesuré et sortie
- Temps de réponse 100 ms (0-10 V) ou 300 ms (4-20 mA)
- Homologations UL 508, CSA C22.2 n° 14 et CE
Applications en bâtiment et sur site technique
- Suivi des pompes et ventilateurs : contrôle de marche réelle et détection de surcharge ou de courroie cassée sur une CTA.
- Sous-comptage dans les tableaux tertiaires : image du courant d'un départ éclairage ou prises remontée en GTB pour repérer les dérives.
- Salles techniques et datacenters : surveillance de la charge des départs de climatisation et des circuits secondaires.
- Industrie et collectivités : suivi de moteurs à vitesse constante ou de charges tout ou rien, comme des résistances de chauffage.
Intégration et compatibilité
Le CTL se raccorde à toute entrée analogique 4-20 mA ou 0-10 V : automate, module d'E/S Ethernet Modbus TCP, contrôleur de GTB ou boîtier de télégestion. La sortie 0-10 V demande une charge d'au moins 100 kΩ, 1 MΩ recommandé. En 4-20 mA, la tension de boucle minimale se calcule par la formule 12 V + (résistance de boucle x 0,020 A), où la résistance de boucle est exprimée en ohms.
Le capteur est conçu pour des charges alternatives sinusoïdales de 50-60 Hz (20 à 100 Hz en 4-20 mA) : il est prévu pour des charges à vitesse constante ou tout ou rien, pas pour la sortie d'un variateur de fréquence. Pour remonter plusieurs CTL vers la supervision, associez-les à nos modules d'entrées et sorties.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| CTL0052S | 2 à 5 A, sortie 4-20 mA, ouvrant | Petits moteurs, éclairage, rénovation |
| CTL0501F | 10 à 50 A, sortie 0-10 V, tore fermé | Départ moyen, entrée 0-10 V sans boucle |
| CTL0502F | 10 à 50 A, sortie 4-20 mA, tore fermé | Départ moyen en tableau neuf |
| CTL0502S | 10 à 50 A, sortie 4-20 mA, ouvrant | Pompes, CTA, ajout sur tableau existant |
| CTL2001F | 100 à 200 A, sortie 0-10 V, tore fermé | Gros départ, entrée 0-10 V |
| CTL2002F | 100 à 200 A, sortie 4-20 mA, tore fermé | Gros départ en tableau neuf, liaison longue |
| CTL2002S | 100 à 200 A, sortie 4-20 mA, ouvrant | Groupe froid ou départ principal existant |
Caractéristiques techniques
| Type de mesure | Courant alternatif, réponse moyenne |
| Plages (cavalier) | CTL005 : 2 / 5 A ; CTL050 : 10 / 20 / 50 A ; CTL200 : 100 / 150 / 200 A |
| Surcharge admissible | Jusqu'à 400 A en continu, 1 000 A pendant 1 s sur le CTL200 |
| Sortie | 0-10 VDC (limite 15 VDC) ou 4-20 mA (limite 32 mA) |
| Précision | 1,0 % PE en 0-10 V ; 0,5 % PE en 4-20 mA |
| Fréquence | 50-60 Hz (0-10 V) ; 20-100 Hz (4-20 mA) |
| Temps de réponse | 100 ms (0-10 V) ; 300 ms (4-20 mA) |
| Alimentation | Autoalimenté (0-10 V) ; boucle 24 VDC nominal, 40 VDC maximum (4-20 mA) |
| Isolation | 3 kV |
| Ouverture | 19 mm de diamètre (tore fermé) ; 21,6 x 21,6 mm (ouvrant) |
| Raccordement | Bornes à vis captives, fil cuivre 14 à 22 AWG |
| Boîtier | Thermoplastique UL 94V-0 |
| Environnement | -20 à 50 °C, 0 à 95 % HR sans condensation, altitude 2 000 m |
| Certifications | UL 508, CSA C22.2 n° 14-M95, CE |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Grandeur mesurée
- Courant
- Usage
- GTB / intégration BMS, Comptage énergétique, Maintenance prédictive
- Alimentation
- Très basse tension DC (5 à 60 V)
- Entrées et sorties
- Sortie analogique
- Certifications
- UL / cUL
- Plage de mesure
- 2 à 200 A
- Précision
- Courant : ±0,5 % PE (4-20 mA), ±1 % PE (0-10 V)
- Autonomie
- Sans objet (alimenté)
- Calibre courant
- 2/5 A, 10/20/50 A ou 100/150/200 A selon modèle, ouverture 19 mm (tore fermé) ou 21,6 mm (ouvrant)
- Connecteur
- Bornier à vis captives
- Température de fonctionnement
- -20 à 50 °C
- Calibre
- 2 à 5 A, 10 à 50 A, 100 à 200 A
- Sortie
- 4-20 mA, 0-10 V
- Boîtier
- Ouvrant (split-core), Tore fermé (fixed-core)
Contenu et accessoires compatibles
Le CTL se fixe dans toutes les positions, par ses pattes ou suspendu au câble avec un collier, en gardant 25 mm de distance avec les autres appareils magnétiques. Pour l'alimentation des boucles 4-20 mA, voyez nos alimentations rail DIN.
Documentation
Questions fréquentes
Faut-il alimenter le transformateur CTL ?
Les versions 0-10 V sont autoalimentées par le courant mesuré. Les versions 4-20 mA fonctionnent en boucle 24 VDC nominal (40 VDC maximum), fournie par l'automate, le module d'entrées ou une alimentation classe 2.
Comment choisir le calibre ?
Chaque modèle couvre plusieurs plages réglables par cavalier, étalonnées en usine : 2 ou 5 A pour le CTL005, 10, 20 ou 50 A pour le CTL050, 100, 150 ou 200 A pour le CTL200. On retient la plage égale ou juste supérieure au courant normal du départ.
Boîtier ouvrant ou tore fermé ?
Le boîtier ouvrant (split-core) s'ouvre pour se poser autour d'un câble existant, sans le déconnecter : il convient à la rénovation. Le tore fermé (fixed-core) impose de passer le conducteur dans l'ouverture de 19 mm, il est adapté aux tableaux neufs.
Le CTL mesure-t-il l'énergie consommée ?
Non, il délivre une image du courant alternatif mesuré (conversion à réponse moyenne). Pour obtenir une énergie, on associe cette mesure à la tension dans l'automate ou la GTB, ou l'on choisit un compteur électrique dédié.
Comment mesurer un courant inférieur au plus petit calibre ?
Il suffit de faire plusieurs passages du conducteur dans l'ouverture : le courant vu par le capteur est multiplié par le nombre de spires comptées à l'intérieur du tore.
