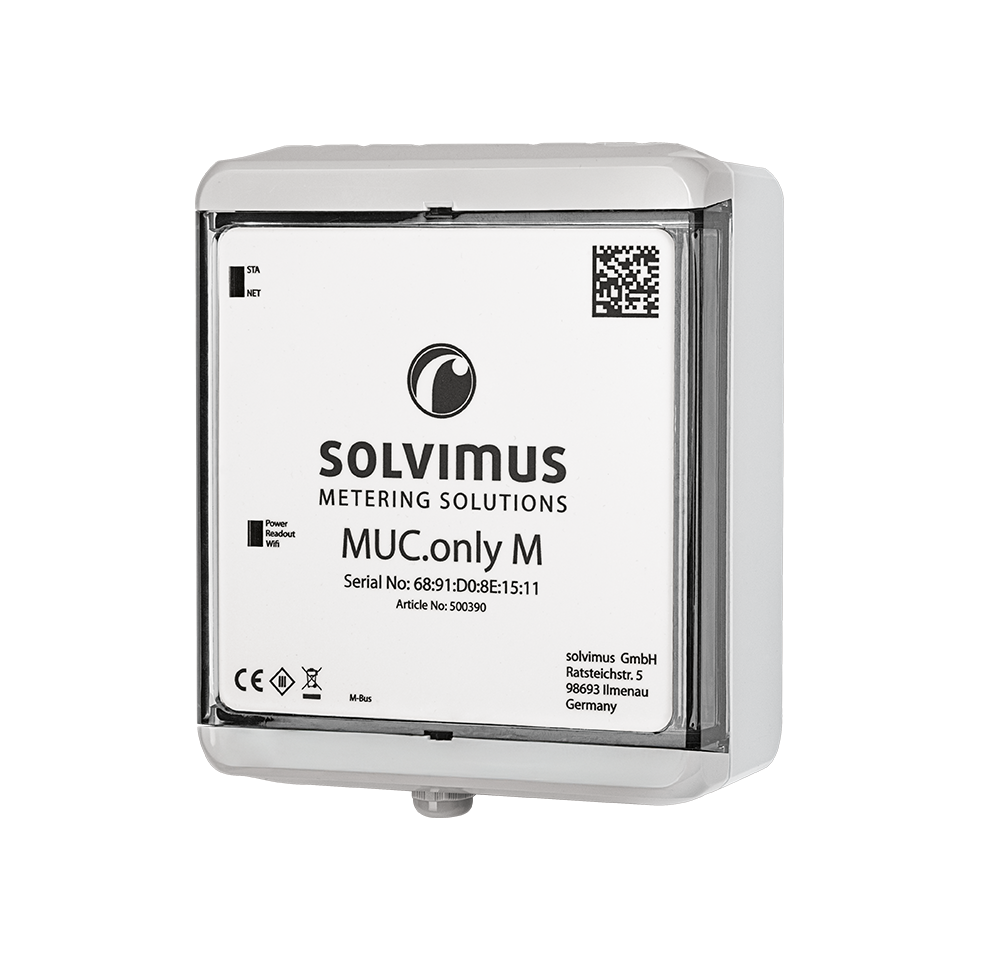

Solvimus MUC.only - Concentrateur M-Bus et wM-Bus NB-IoT autonome sur piles
- Relevé M-Bus filaire (3 charges) ou wM-Bus OMS 868 MHz (3 compteurs) selon la version
- Transmission des index en MQTT chiffré ou non sur réseau NB-IoT
- Alimentation par 2 piles lithium 3,6 V format D, courant de repos inférieur à 100 nA
- Boîtier mural IP67, 125 x 150 x 60 mm, 580 g piles comprises
- Configuration locale par point d’accès Wi-Fi et navigateur
| Connectivité radio | NB-IoT, wM-Bus |
|---|---|
| Interfaces et bus de terrain | M-Bus |
| Protocoles IP et intégration | MQTT |
| Grandeur mesurée | Débit / volume d’eau, Énergie électrique, Énergie thermique |
| Usage | Comptage énergétique, Détection de fuite, Télégestion de sites distants |
| Alimentation | Pile ou batterie intégrée |
| Indice de protection | IP67 |
| Type de montage | Mural |
| Bande de fréquences | NB-IoT LTE B1, B3, B5, B8, B20, B28 ; wM-Bus 868 MHz (version W) ; Wi-Fi 2,4 GHz pour la configuration |
| Compatibilité | Compteurs M-Bus EN 13757-2 (version M), compteurs wM-Bus EN 13757-4 et OMS (version W), brokers MQTT |
| Variante | M (M-Bus filaire) ou W (wM-Bus radio 868 MHz) |
| Connecteur | Bornier à ressort M-Bus (version M), antennes internes |
| Piles | 2 piles lithium-chlorure de thionyle 3,6 V format D, 19 Ah, fournies |
| Carte SIM | Micro SIM, non fournie |
| Interface compteur | M-Bus filaire, wM-Bus radio 868 MHz |
- NB-IoT
- wM-Bus
- M-Bus
- MQTT
- IP67
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : environ une semaine
- Conseil technique avant-vente
- Tarifs selon les quantités
Le Solvimus MUC.only est un concentrateur M-Bus NB-IoT autonome sur piles, pensé pour les points de comptage dépourvus d'alimentation électrique et de réseau. Il relève à intervalle programmé quelques compteurs M-Bus filaires ou wM-Bus radio, puis transmet leurs index en MQTT sur le réseau mobile NB-IoT, sans câble à tirer.
Exploitants de réseaux d'eau, gestionnaires de patrimoine et intégrateurs y trouvent une réponse aux cas les plus contraints : regards et chambres de comptage, gaines techniques, châteaux d'eau, bâtiments isolés ou chantiers. Le boîtier mural IP67 tient dans les locaux humides, et la configuration se fait sur place depuis un smartphone grâce au point d'accès Wi-Fi intégré.
Points forts du MUC.only
- Fonctionnement sur 2 piles lithium 3,6 V format D de 19 Ah, fournies, courant de repos inférieur à 100 nA
- Version M : M-Bus EN 13757-2/-3/-7, 3 charges unitaires, 9 600 bit/s max., bornier à ressort
- Version W : wM-Bus EN 13757-4 et OMS, 868 MHz, 3 compteurs logiques, déchiffrement intégré
- Liaison NB-IoT LTE Cat-NB, bandes B1, B3, B5, B8, B20 et B28, antenne interne, micro SIM
- Publication MQTT chiffrée ou non, format libre par scripts Lua (JSON, CSV, XML)
- Boîtier mural IP67 de 125 x 150 x 60 mm, 580 g piles comprises
Applications en bâtiment et sur site technique
- Réseaux d'eau et collectivités : relevé de compteurs en chambre de comptage pour détecter les fuites, ou suivi du débit d'un réservoir surélevé.
- Logement et construction : relevé automatisé pour l'information sur la consommation et la refacturation, y compris en phase chantier.
- Tertiaire et patrimoine dispersé : sous-comptage d'un local technique, d'un parking ou d'une annexe sans liaison filaire au bâtiment principal.
- Agriculture et espaces extérieurs : compteurs d'eau isolés dans un champ, une forêt ou une prairie, loin de toute alimentation.
Intégration et compatibilité
Le MUC.only ne dialogue pas directement avec une GTB : il pousse ses données vers un broker MQTT, puis votre plateforme de gestion de l'énergie, votre outil de facturation ou votre supervision les exploite. Le format des messages est entièrement paramétrable par script Lua, ce qui facilite l'intégration dans des systèmes de relevé existants.
- Côté compteurs : M-Bus EN 13757-2/-3/-7 avec adressage primaire et secondaire, scan ou création manuelle (version M) ; wM-Bus OMS modes S, T, C et C/T, mode écoute, gestion des clés (version W)
- Côté serveur : MQTT chiffré ou non sur NB-IoT
- Configuration : point d'accès Wi-Fi 802.11 b/g/n et navigateur, export et import de la configuration avec certificats et clés
- Maintenance : mise à jour du firmware par la page web avec contrôle d'intégrité, journal pour l'analyse des erreurs
Pour des parcs plus importants ou une intégration Modbus et BACnet, consultez nos passerelles et concentrateurs M-Bus et les autres passerelles de protocoles GTB de la gamme Solvimus.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 500390 | MUC.only M, M-Bus filaire, 3 charges unitaires | Compteurs câblés en regard ou en gaine technique |
| 500391 | MUC.only W, wM-Bus radio 868 MHz, 3 compteurs logiques | Compteurs radio OMS sans câblage |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Fonction | Concentrateur de données autonome, relevé de compteurs et transmission NB-IoT |
| M-Bus (version M) | EN 13757-2/-3/-7, 3 charges unitaires, 9 600 bit/s max., bornier à ressort |
| wM-Bus (version W) | EN 13757-4/-3/-7 et OMS, 868 MHz, 3 compteurs logiques, antenne interne, mode écoute, mode transparent, déchiffrement |
| NB-IoT | LTE Cat-NB, bandes B1, B3, B5, B8, B20, B28, antenne interne, porte-carte micro SIM |
| Wi-Fi | IEEE 802.11 b/g/n, 2 412 à 2 484 MHz, antenne interne, point d'accès pour la configuration |
| Transmission | MQTT chiffré ou non, format libre par scripts Lua |
| Processeur | 32 bits LX7 jusqu'à 240 MHz, 320 ko de RAM, 4 Mo de Flash, FreeRTOS |
| Voyants | 3 LED : alimentation, relevé, point d'accès Wi-Fi |
| Alimentation | 2 piles lithium 3,6 V format D (ER34615J, 19 Ah), courant de repos inférieur à 100 nA |
| Dimensions | 125 x 150 x 60 mm hors presse-étoupe |
| Poids | 580 g piles comprises |
| Montage | Mural |
| Températures | 0 à 50 °C en moyenne journalière, -20 à 70 °C ponctuellement ; humidité 0 à 95 % HR sans condensation ; stockage 30 °C max. conseillé pour préserver les piles |
| Indice de protection | IP67 (CEI 60529), classe de protection III |
| Conformité | Directives RED 2014/53/UE et RoHS 2011/65/UE |
Critères de sélection
- Connectivité radio
- NB-IoT, wM-Bus
- Interfaces et bus de terrain
- M-Bus
- Protocoles IP et intégration
- MQTT
- Grandeur mesurée
- Énergie électrique, Débit / volume d'eau, Énergie thermique
- Usage
- Comptage énergétique, Détection de fuite, Télégestion de sites distants
- Alimentation
- Pile ou batterie intégrée
- Indice de protection
- IP67
- Type de montage
- Mural
- Bande de fréquences
- NB-IoT LTE B1, B3, B5, B8, B20, B28 ; wM-Bus 868 MHz (version W) ; Wi-Fi 2,4 GHz pour la configuration
- Compatibilité
- Compteurs M-Bus EN 13757-2 (version M), compteurs wM-Bus EN 13757-4 et OMS (version W), brokers MQTT
- Variante
- M (M-Bus filaire) ou W (wM-Bus radio 868 MHz)
- Connecteur
- Bornier à ressort M-Bus (version M), antennes internes
- Piles
- 2 piles lithium-chlorure de thionyle 3,6 V format D, 19 Ah, fournies
- Carte SIM
- Micro SIM, non fournie
- Interface compteur
- M-Bus filaire, wM-Bus radio 868 MHz
Contenu et accessoires compatibles
Contenu de la livraison : le MUC.only M ou W et ses 2 piles lithium format D. La carte micro SIM NB-IoT n'est pas fournie. Pour plus de compteurs ou une alimentation secteur disponible, le MUC.one et la famille MUC500 prennent le relais.
Documentation
Questions fréquentes
Quelle est l'autonomie des piles ?
Solvimus ne publie pas de durée de vie chiffrée : elle dépend de l'intervalle de relevé, du nombre de compteurs et de la qualité de la couverture NB-IoT. L'appareil consomme moins de 100 nA au repos et fonctionne sur deux piles lithium de 19 Ah. Indiquez-nous votre fréquence de relevé pour une estimation avec le constructeur.
Combien de compteurs peut-on raccorder ?
La version M accepte jusqu'à 3 charges unitaires M-Bus, soit en général 3 compteurs filaires. La version W lit jusqu'à 3 compteurs logiques wM-Bus selon la fiche technique. Pour un parc plus important, orientez-vous vers un concentrateur alimenté de type MUC500 ou une passerelle MBUS-GEM.
Faut-il une carte SIM ?
Oui, le MUC.only accueille une micro SIM avec un abonnement NB-IoT. La carte n'est pas fournie : choisissez une offre IoT couvrant le site, en vérifiant la couverture NB-IoT à l'emplacement exact du boîtier.
Sous quel format les données arrivent-elles ?
Les relevés sont publiés en MQTT, chiffré ou non, vers votre serveur ou votre plateforme de gestion de l'énergie. Le contenu des messages est défini par scripts Lua, par exemple en JSON, CSV ou XML, fournis par Solvimus sur demande.
Comment se fait la mise en service ?
Le boîtier ouvre un point d'accès Wi-Fi utilisé uniquement pour la configuration. Un smartphone ou un PC suffit pour tout paramétrer depuis le navigateur, sans logiciel dédié. L'interface est en anglais.
À propos de Solvimus
Solvimus est une entreprise allemande spécialisée dans les systèmes embarqués et les technologies de communication, avec un accent particulier sur le comptage intelligent (smart metering).
Voir toute la gamme SolvimusDemander un devis pour le MUC.only
Précisez le type et le nombre de compteurs, l'intervalle de relevé souhaité et la plateforme de réception : nous vous répondons sous 24 h ouvrées avec un conseil adapté. Tarifs selon les quantités.
Produits similaires
Voir toute la catégorie
MBS Double-X M-Bus - Passerelle M-Bus vers BACnet, Modbus, MQTT et OPC UA
- Aucune (filaire)
- Ethernet
- RS-485
HWgroup HWg-PWR - Passerelle M-Bus IP pour relève de compteurs d'énergie
- Aucune (filaire)
- Ethernet
- M-Bus

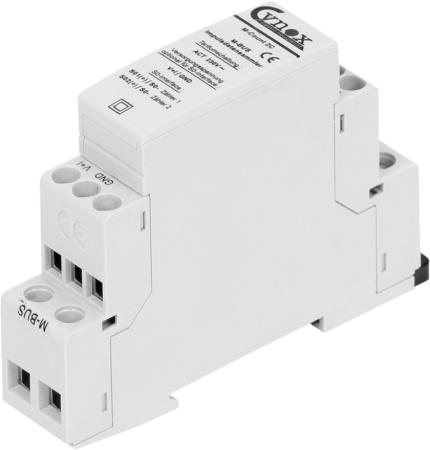

HWgroup M-Count 2C - Compteur d'impulsions S0 vers M-Bus 2 canaux
- Aucune (filaire)
- M-Bus
- Impulsions
Solvimus licence Modbus TCP ou BACnet - Extension pour concentrateurs MUC
- Modbus TCP
- BACnet/IP
Autres produits Solvimus
Toute la gamme Solvimus

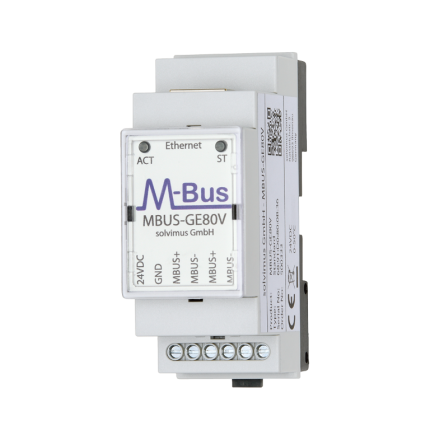

Solvimus MBUS-GEV - Convertisseur M-Bus vers Ethernet transparent rail DIN
- Aucune (filaire)
- Ethernet
- M-Bus

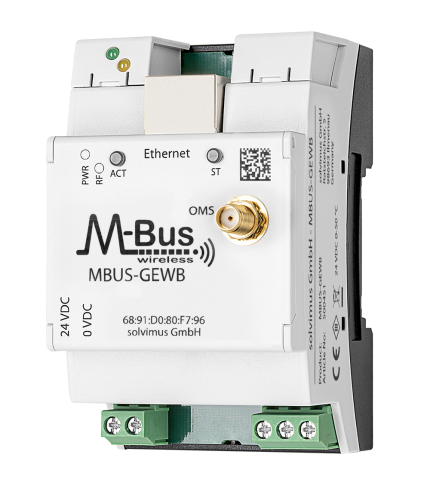

Solvimus MBUS-GEWB - Passerelle BACnet wM-Bus 868 MHz pour compteurs radio
- wM-Bus
- Ethernet
- Modbus TCP

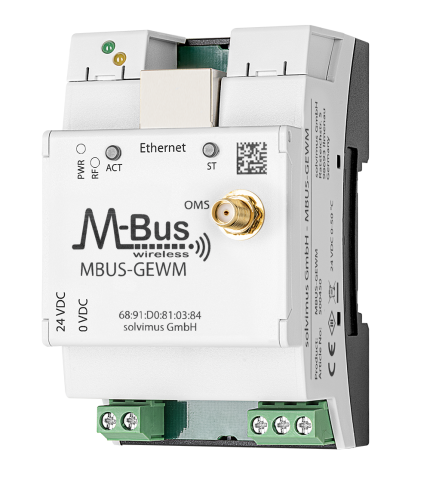

Solvimus MBUS-GEWM - Passerelle wM-Bus vers Modbus TCP pour rail DIN
