Red Lion FlexEdge DAM PID - Module de régulation PID 1 ou 2 boucles
- Module de régulation PID 1 ou 2 boucles pour contrôleur FlexEdge DA70
- Entrées universelles thermocouple, RTD, 0-10 V et 0/4-20 mA
- Sorties relais, SSR ou analogique 10 V / 20 mA selon la version
- Auto-réglage, modes tout ou rien, P, PI et PID, IP30, rail DIN
- Alimenté par la DA70 (3,3 W maximum), -40 à +70 ou +75 °C, Classe I Division 2
| Connectivité radio | Aucune (filaire) |
|---|---|
| Grandeur mesurée | Courant, Température |
| Usage | Confort thermique / CVC, GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | Alimenté par le bus |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Entrées et sorties | Entrée analogique 0-10 V, Entrée analogique 4-20 mA, Entrée courant (TC), Entrée température (PT100, PT1000, thermocouple), Sortie analogique, Sortie relais, Sortie TOR / transistor |
| Certifications | Atex, Classe I Division 2, UL / cUL |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Red Lion FlexEdge DA70 |
| Variante | 5 modules : PID simple relais ou SSR avec sortie analogique, double PID relais, SSR ou SSR avec surveillance du courant de chauffe |
| Entrées | Universelles : thermocouple, RTD, 0-10 V, 0/4-20 mA |
| Modes de régulation | Tout ou rien, P, PI, PID, auto-réglage à la demande |
| Raccordement | Borniers à vis débrochables |
| Puissance maximale | 3,3 W (1 boucle), 2,7 W (2 boucles) |
| Module | PID simple, relais + analogique, PID simple, SSR + analogique, Double PID, relais, Double PID, SSR, Double PID, SSR + contrôle courant de chauffe |
- Aucune (filaire)
- IP20 à IP40 (intérieur)
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai à la commandePrécisé dans votre devis
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le module de régulation PID FlexEdge DAM de Red Lion transforme le contrôleur FlexEdge DA70 en régulateur multizone. Chaque module pilote une ou deux boucles PID à partir d'entrées universelles (thermocouple, sonde RTD, 0-10 V, 0/4-20 mA) et commande des relais, des sorties statiques SSR ou une sortie analogique selon la version.
Il répond aux besoins des intégrateurs et des services techniques qui veulent réguler localement une température ou une grandeur de process tout en remontant consignes, mesures et alarmes vers la supervision. Cinq références couvrent les cas courants, du chauffage par relais au suivi du courant des résistances. Voir nos contrôleurs programmables et RTU et la gamme Red Lion.
Points forts du DAM PID
- 1 boucle (PID simple) ou 2 boucles (double PID) par module
- Entrées universelles : thermocouple, RTD, 0-10 V et 0/4-20 mA
- Sorties relais (forme A et forme C), SSR NFET ou analogique 10 V / 20 mA selon la version
- Modes tout ou rien, P, PI ou PID, auto-réglage à la demande et limitation du dépassement
- Surveillance du courant de chauffe sur le DAM00PDP2SM00000 (transformateur externe 100 mA AC)
- Jusqu'à 10 modules d'E/S ou PID par contrôleur DA70, enfichables à chaud hors zone dangereuse
- Boîtier IP30, rail DIN avec support fourni, borniers débrochables et schéma de câblage sur le module
- Alimenté par la DA70 : 3,3 W maximum (1 boucle), 2,7 W maximum (2 boucles)
Applications en bâtiment et sur site technique
- Chaufferie et sous-station : régulation de température de départ avec sondes RTD et commande de brûleur ou de vanne
- Tertiaire et enseignement : régulation de plusieurs zones de chauffage électrique avec sorties SSR, supervisées depuis la GTB
- Santé et laboratoires : maintien en température d'enceintes ou de bains, avec alarmes remontées à l'exploitant
- Industrie : régulation chaud et froid de process, fours et outillages, avec détection précoce d'une résistance défaillante
- Collectivités et réseaux d'eau : régulation locale autonome sur site distant, télégérée par la passerelle
Intégration et compatibilité
Les modules sont reconnus automatiquement par le contrôleur FlexEdge DA70 (adressage automatique) et configurés dans Crimson 3.2 ou ultérieur. Consignes, mesures, sorties et alarmes deviennent des points de la passerelle, publiables vers la GTB en Modbus TCP, EtherNet/IP ou OPC UA selon les pilotes et le niveau logiciel choisis, et vers le cloud en MQTT.
Les paramètres PID peuvent être ajustés via l'interface série ou Ethernet de la passerelle, ou par l'interface web. Pour des points TOR et analogiques sans régulation, voir les modules d’entrées et sorties ; pour le pilotage de radiateurs ou de splits, voir nos contrôleurs CVC.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|

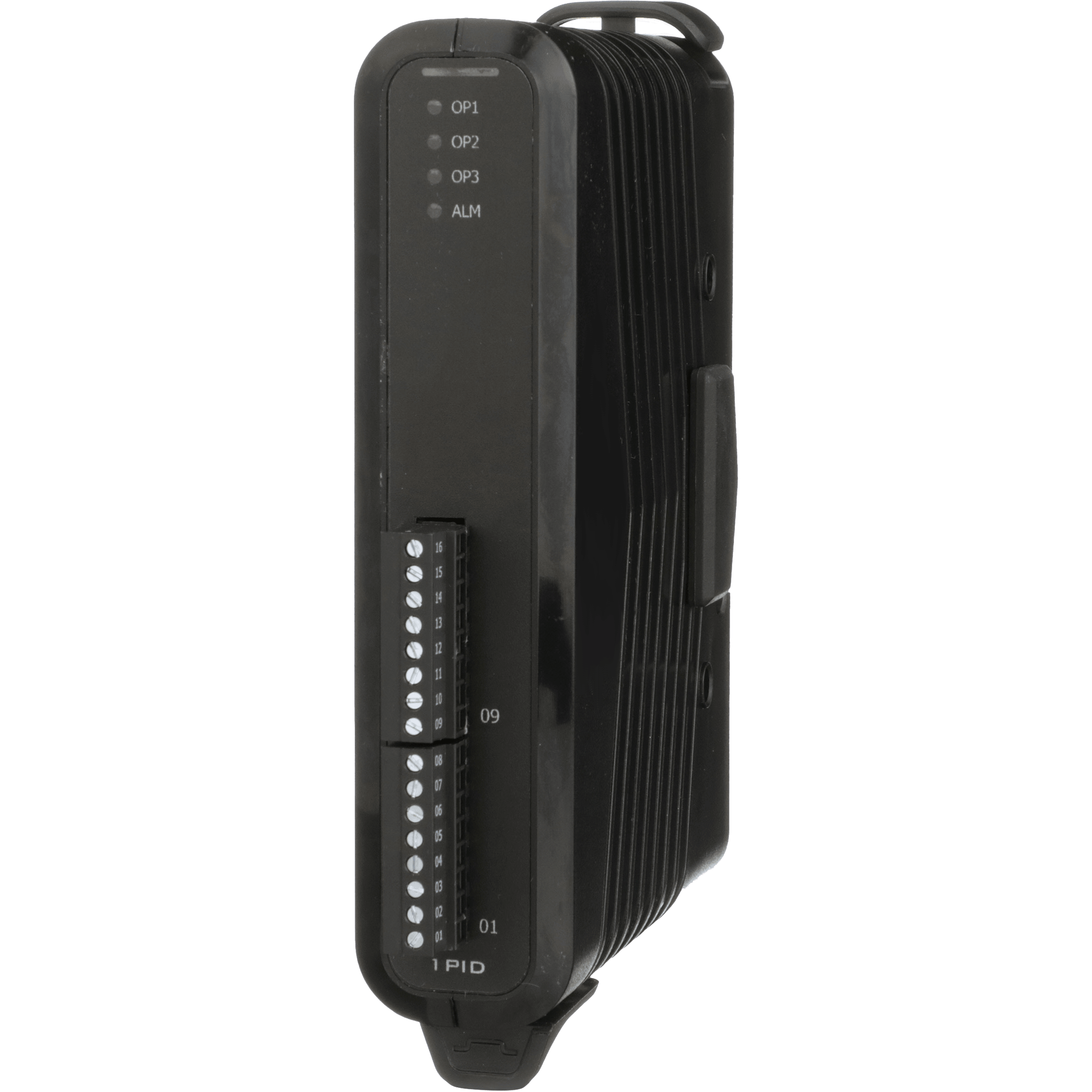

| DAM00PDP1RA00000 | 1 boucle PID, 3 relais (sorties 1 et 2 forme A, sortie 3 forme C) et 1 sortie analogique 10 V ou 20 mA | Régulation chaud ou froid avec recopie de la mesure vers un afficheur ou un automate |
| DAM00PDP1SA00000 | 1 boucle PID, 3 sorties SSR NFET et 1 sortie analogique | Commande de relais statiques de puissance pour chauffage électrique, avec recopie analogique |

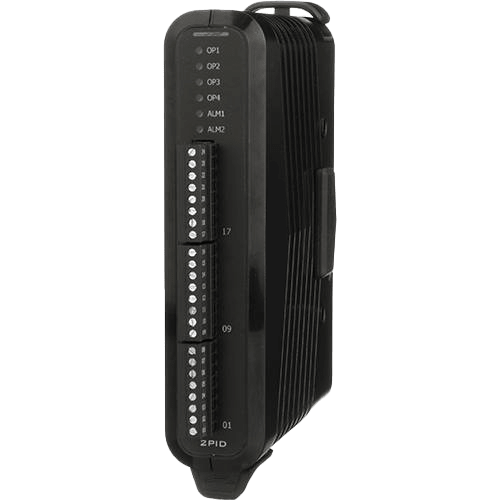

| DAM00PDP2R000000 | 2 boucles PID, 4 relais (sorties 1, 2 et 4 forme A, sortie 3 forme C) | Deux zones régulées par contacts secs : brûleurs, groupes, vannes tout ou rien |
| DAM00PDP2S000000 | 2 boucles PID, 4 sorties SSR NFET | Deux zones de chauffage électrique à commutation fréquente |
| DAM00PDP2SM00000 | 2 boucles PID, 4 sorties SSR et entrée de surveillance du courant de chauffe | Fours et résistances : alerte précoce en cas de dégradation ou de coupure du circuit |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Compatibilité | Red Lion FlexEdge DA70, jusqu'à 10 modules d'E/S ou PID |
| Boucles de régulation | 1 (PID simple) ou 2 (double PID) |
| Entrées | Universelles : thermocouple, RTD, 0-10 V, 0/4-20 mA |
| Sorties relais | DAM00PDP1RA00000 : 2 forme A + 1 forme C ; DAM00PDP2R000000 : 3 forme A + 1 forme C |
| Sorties SSR | Relais statiques NFET : 3 (DAM00PDP1SA00000) ou 4 (DAM00PDP2S000000, DAM00PDP2SM00000) |
| Sortie analogique | 1 sortie DC 10 V ou 20 mA, configurable et mise à l'échelle (versions PID simple) |
| Courant de chauffe | Entrée pour transformateur de courant externe 100 mA AC (DAM00PDP2SM00000) |
| Modes | Tout ou rien, P, PI, PID ; proportionnel au temps ; chaud, froid ou chaud/froid ; auto-réglage |
| Voyants | LED d'état du module, LED par sortie, LED d'alarme |
| Raccordement | Borniers à vis débrochables, schéma de câblage sur le module |
| Alimentation | Par le contrôleur FlexEdge DA70, échange à chaud hors zone dangereuse |
| Puissance maximale | 3,3 W (PID simple) ; 2,7 W (double PID) |
| Température de fonctionnement | -40 à +70 °C (versions relais) ; -40 à +75 °C (versions SSR) |
| Température de stockage | -40 à +85 °C |
| Humidité relative | 0 à 95 % sans condensation (DAM00PDP1RA00000) ; 0 à 85 % sans condensation (autres versions) |
| Altitude d'installation | 2 000 m maximum |
| Chocs | 15 g (versions relais) ; 40 g (versions SSR) |
| Indice de protection | IP30 |
| Boîtier | Métal et plastique |
| Montage | Rail DIN, support fourni |
| Certifications | CE, UKCA, RoHS, Classe I Division 2, ABS ; ATEX et IECEx sur les versions SSR |
| Configuration | Logiciel Crimson 3.2 ou ultérieur, interface web |
| Garantie | 3 ans |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Grandeur mesurée
- Température, Courant
- Usage
- GTB / intégration BMS, Confort thermique / CVC, Télégestion de sites distants, Réseau industriel
- Alimentation
- Alimenté par le bus
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Entrées et sorties
- Entrée analogique 4-20 mA, Entrée analogique 0-10 V, Entrée température (PT100, PT1000, thermocouple), Entrée courant (TC), Sortie relais, Sortie TOR / transistor, Sortie analogique
- Certifications
- Atex, UL / cUL, Classe I Division 2
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Red Lion FlexEdge DA70
- Variante
- 5 modules : PID simple relais ou SSR avec sortie analogique, double PID relais, SSR ou SSR avec surveillance du courant de chauffe
- Entrées
- Universelles : thermocouple, RTD, 0-10 V, 0/4-20 mA
- Modes de régulation
- Tout ou rien, P, PI, PID, auto-réglage à la demande
- Raccordement
- Borniers à vis débrochables
- Puissance maximale
- 3,3 W (1 boucle), 2,7 W (2 boucles)
- Module
- PID simple, relais + analogique, PID simple, SSR + analogique, Double PID, relais, Double PID, SSR, Double PID, SSR + contrôle courant de chauffe
Contenu et accessoires compatibles
Chaque module est livré avec son support de montage rail DIN. À prévoir : un contrôleur FlexEdge DA70, une alimentation 24 VDC sur rail DIN dimensionnée pour l'ensemble des modules, les sondes et, pour le DAM00PDP2SM00000, un transformateur de courant à sortie 100 mA AC.
Documentation
Questions fréquentes
Quelle différence entre sorties relais et sorties SSR ?
Les relais électromécaniques (forme A ou C) offrent un contact sec, adapté aux commandes peu fréquentes. Les sorties statiques SSR NFET supportent des commutations rapides, utiles pour la régulation proportionnelle au temps d'un chauffage électrique. Les versions SSR acceptent aussi -40 à +75 °C et sont certifiées ATEX et IECEx.
Ces modules fonctionnent-ils avec la FlexEdge DA50 ?
Non. Selon la documentation Red Lion, les modules DAM sont destinés au contrôleur FlexEdge DA70, qui en accepte jusqu'à 10 en combinant modules PID et modules d'entrées et sorties.
À quoi sert la surveillance du courant de chauffe ?
Sur le DAM00PDP2SM00000, un transformateur de courant externe mesure le courant des résistances. Une dégradation ou une coupure du circuit est détectée avant que la température ne dérive, ce qui évite d'attendre une alarme haute ou basse.
Le réglage PID est-il automatique ?
Un auto-réglage à la demande calcule les constantes PID. Elles restent ajustables ensuite, et la fonction de limitation du dépassement accélère la réponse sans dépasser fortement la consigne.
Quels capteurs peut-on raccorder ?
Les entrées universelles acceptent thermocouples, sondes RTD et signaux 0-10 V ou 0/4-20 mA, ce qui couvre la plupart des sondes de température et transmetteurs de process.
À propos de Red Lion

Red Lion conçoit des équipements industriels pour l'acquisition, la visualisation et le contrôle des données : passerelles edge, convertisseurs de protocoles, IHM, RTU, modules d'E/S et switchs Ethernet. Aujourd'hui intégrée au groupe HMS Networks avec la marque N-Tron, elle cible les environnements exigeants de l'industrie, des utilités et du bâtiment, y compris les data centers.
Voir toute la gamme Red LionDemander un devis pour le DAM PID
Indiquez le nombre de boucles, le type de sortie et les capteurs prévus : nous répondons sous 24 h ouvrées avec un conseil technique sur la configuration DA70. Les tarifs sont établis selon les quantités.
