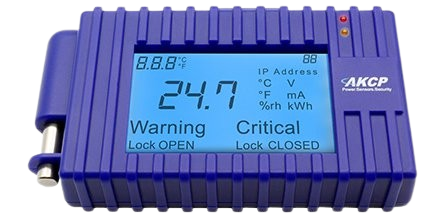

AKCP LCD-THS / LCD-TMP - Afficheur LCD programmable avec sonde intégrée
- Écran LCD rétroéclairé, jusqu'à 8 capteurs AKCP affichés en rotation
- Sonde intégrée : température -40 à +75 °C (±0,3 °C), plus humidité sur LCD-THS
- 2 voyants d'alarme : avertissement et critique
- Alimenté par RJ45 sur sensorProbe+, 220 mW, déport jusqu'à 10 m
- Boîtier 169,67 x 97,1 x 31,18 mm, fixation par trous de serrure
| Connectivité radio | Aucune (filaire) |
|---|---|
| Grandeur mesurée | Humidité, Température |
| Usage | Salle serveur / datacenter |
| Alimentation | Alimenté par le bus |
| Type de montage | Mural |
| Plage de mesure | Température : -40 à +75 °C ; humidité relative en plus sur LCD-THS |
| Précision | Température : ±0,3 °C, résolution 0,1 °C (LCD-TMP) |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | AKCP sensorProbe+ (sensorProbe1+, sensorProbe2+, sensorProbeX+) |
| Variante | Sonde intégrée température ou température et humidité |
| Connecteur | RJ45 (port capteur intelligent AKCP) |
| Écran | LCD rétroéclairé bleu 88,95 x 53,42 mm |
| Capteurs affichés | Jusqu'à 8 en rotation |
| Capteur intégré | Température, Température et humidité |
- Aucune (filaire)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : 24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-vente
- Tarifs selon les quantités
L'afficheur LCD programmable AKCP, en version LCD-TMP ou LCD-THS, affiche localement les mesures d'un boîtier de supervision sensorProbe+ tout en mesurant lui-même la température, et l'humidité sur le LCD-THS. Il répond à un besoin simple des exploitants de salles techniques : lire l'état d'une baie ou d'une salle sur place, sans ouvrir un navigateur ni un logiciel de supervision.

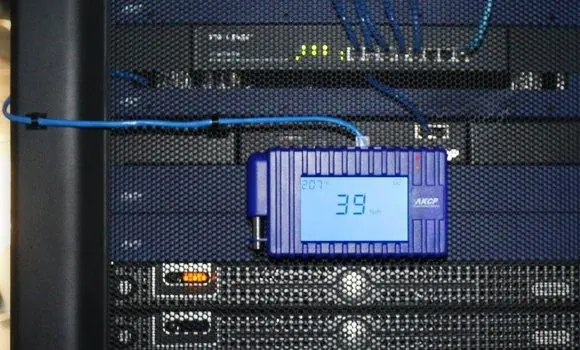

Placé en bout d'allée, sur la porte d'une baie ou au mur d'un local technique, il fait défiler jusqu'à 8 mesures choisies et signale les alarmes par deux voyants et un message à l'écran. Un technicien qui intervient voit immédiatement si une valeur est en avertissement ou en état critique.
Points forts du LCD-TMP / LCD-THS
- Écran LCD rétroéclairé bleu de 88,95 x 53,42 mm, lisible en salle
- Rotation de jusqu'à 8 capteurs AKCP, intelligents ou virtuels, configurée depuis l'interface web
- Sonde intégrée affichée en continu : température de -40 à +75 °C, ±0,3 °C, résolution 0,1 °C
- LCD-THS : mesure de l'humidité relative en plus de la température
- 2 voyants d'état globaux : avertissement et critique
- Affiche aussi l'adresse IP du boîtier et l'état ouvert ou fermé des poignées de baie
- Alimenté par le câble RJ45, consommation typique de 220 mW (40 mA)
- Déport jusqu'à 10 m, fixation par trous de serrure
Applications en bâtiment et sur site technique

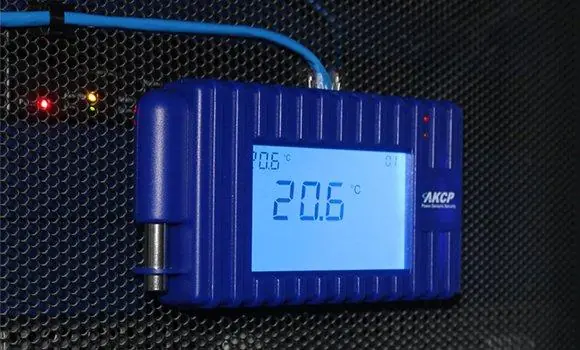

- Datacenters : un afficheur par baie ou en tête d'allée froide pour lire température et humidité sans console.
- Salles serveurs d'entreprises, d'universités ou d'hôpitaux : contrôle visuel rapide lors des rondes techniques.
- Entrepôts et zones de stockage : affichage au mur des conditions ambiantes relevées par le boîtier.
- Locaux électriques : lecture locale de mesures de tension, courant ou énergie remontées par les capteurs AKCP.
- Baies à accès contrôlé : affichage de l'état des poignées RFID pour l'intervenant.
Intégration et compatibilité
L'afficheur se raccorde sur un port capteur RJ45 libre d'un boîtier de supervision IP de la gamme sensorProbe+ (sensorProbe1+, sensorProbe2+, sensorProbeX+). Il n'est pas compatible avec les autres plateformes AKCP. La liste des capteurs affichés, leur ordre et les unités se règlent depuis l'interface web du boîtier, avec un aperçu de l'écran.
La sonde intégrée devient un capteur du boîtier comme un autre : ses valeurs bénéficient des seuils, courbes et notifications du sensorProbe+, puis remontent vers la GTB ou la supervision via les protocoles du boîtier (SNMP, Modbus TCP, MQTT, e-mail selon le modèle) ou vers AKCPro Server. Voir aussi nos écrans de supervision, nos capteurs de température et d'humidité et la gamme AKCP.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| LCD-TMP | Afficheur programmable avec sonde de température intégrée | Façade de baie ou local où seule la température compte |
| LCD-THS | Afficheur programmable avec sonde de température et d'humidité intégrée | Salle informatique, archives ou local où l'hygrométrie doit être suivie |
Caractéristiques techniques
| Écran | LCD rétroéclairé bleu, 88,95 x 53,42 mm |
|---|---|

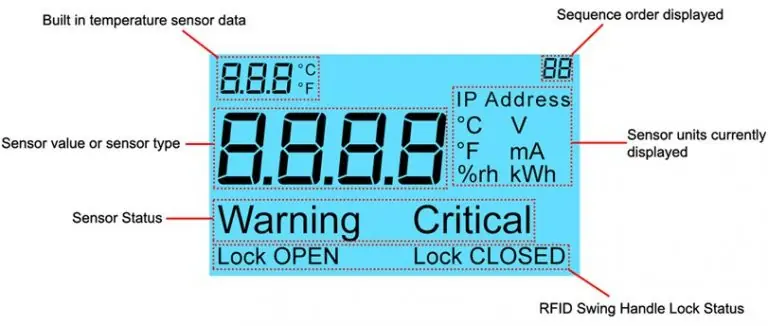

| Données affichées | Mesure intégrée en continu, jusqu'à 8 capteurs en rotation, état avertissement ou critique, adresse IP du boîtier, état des poignées de baie |
| Unités affichables | °C, °F, %HR, %, V, mA, A, W, kW, Wh, kWh |
| Voyants | 2 LED d'état globales : avertissement et critique |
| Température (sonde intégrée LCD-TMP) | -40 à +75 °C, précision ±0,3 °C, résolution 0,1 °C |
| Humidité (LCD-THS) | Humidité relative mesurée par la sonde intégrée |
| Raccordement | Prise RJ45, câble UTP CAT5e/6 |
| Longueur de câble | 10 m maximum, câble UTP ou blindé faible capacité |
| Alimentation | Par le boîtier sensorProbe+, sans alimentation externe |
| Consommation | 220 mW, 40 mA typique |
| Dimensions | 169,67 x 97,1 x 31,18 mm |
| Fixation | Trous de serrure (keyhole) |
| Compatibilité | sensorProbe+ uniquement (sensorProbe1+, sensorProbe2+, sensorProbeX+) |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Grandeur mesurée
- Température, Humidité
- Usage
- Salle serveur / datacenter
- Alimentation
- Alimenté par le bus
- Type de montage
- Mural
- Plage de mesure
- Température : -40 à +75 °C ; humidité relative en plus sur LCD-THS
- Précision
- Température : ±0,3 °C, résolution 0,1 °C (LCD-TMP)
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- AKCP sensorProbe+ (sensorProbe1+, sensorProbe2+, sensorProbeX+)
- Variante
- Sonde intégrée température ou température et humidité
- Connecteur
- RJ45 (port capteur intelligent AKCP)
- Écran
- LCD rétroéclairé bleu 88,95 x 53,42 mm
- Capteurs affichés
- Jusqu'à 8 en rotation
- Capteur intégré
- Température, Température et humidité
Contenu et accessoires compatibles
L'afficheur se raccorde avec un câble RJ45 standard. Il se combine avec les sondes de température TMP, les capteurs température et humidité THS, les capteurs de mesure électrique et les poignées de baie RFID AKCP, dont il peut afficher les valeurs et états.
Documentation
Questions fréquentes
Combien de mesures l'afficheur peut-il présenter ?
L'afficheur fait défiler jusqu'à 8 capteurs dans une liste de rotation, choisie depuis l'interface web du boîtier sensorProbe+ avec un aperçu. La mesure de sa sonde intégrée reste affichée en permanence. Il peut s'agir de n'importe quel capteur intelligent ou virtuel AKCP du boîtier : température, humidité, tension, courant, énergie, état d'une poignée de baie.
Avec quels boîtiers l'afficheur est-il compatible ?
Uniquement avec la plateforme sensorProbe+ (sensorProbe1+, sensorProbe2+ et sensorProbeX+). Il se branche sur un port capteur libre. Au premier branchement ou après une mise à jour du boîtier, son micrologiciel peut être mis à jour automatiquement ; sur un sensorProbeX+, cette mise à jour ne se fait que depuis les ports du module principal.
Quelle différence entre LCD-TMP et LCD-THS ?
Les deux afficheurs partagent l'écran, les voyants et les fonctions de rotation. Le LCD-TMP intègre une sonde de température (-40 à +75 °C, ±0,3 °C). Le LCD-THS ajoute la mesure d'humidité relative, utile en salle informatique où l'hygrométrie doit rester dans une plage maîtrisée.
Jusqu'où peut-on déporter l'afficheur ?
AKCP indique une longueur de câble de 10 m maximum entre l'afficheur et le boîtier, en câble UTP ou blindé faible capacité. L'alimentation passe par ce même câble RJ45 : aucune alimentation locale n'est nécessaire.
Comment fixer l'afficheur ?
Il se fixe par trous de serrure (keyhole) sur un mur, en bout d'allée ou sur la porte d'une baie. Le plan constructeur montre aussi un support incliné à 45° pour une lecture plus confortable.
À propos de AKCP
AKCP est une entreprise américaine fondée en 1981, spécialisée dans la fabrication de solutions de surveillance environnementale pour les centres de données et les infrastructures critiques.
Voir toute la gamme AKCPDemander un devis pour le LCD-TMP / LCD-THS
Indiquez le nombre de baies ou de locaux à équiper et le boîtier sensorProbe+ en place : nous vous répondons sous 24 h ouvrées avec une proposition et un conseil technique. Les tarifs sont établis selon les quantités.
