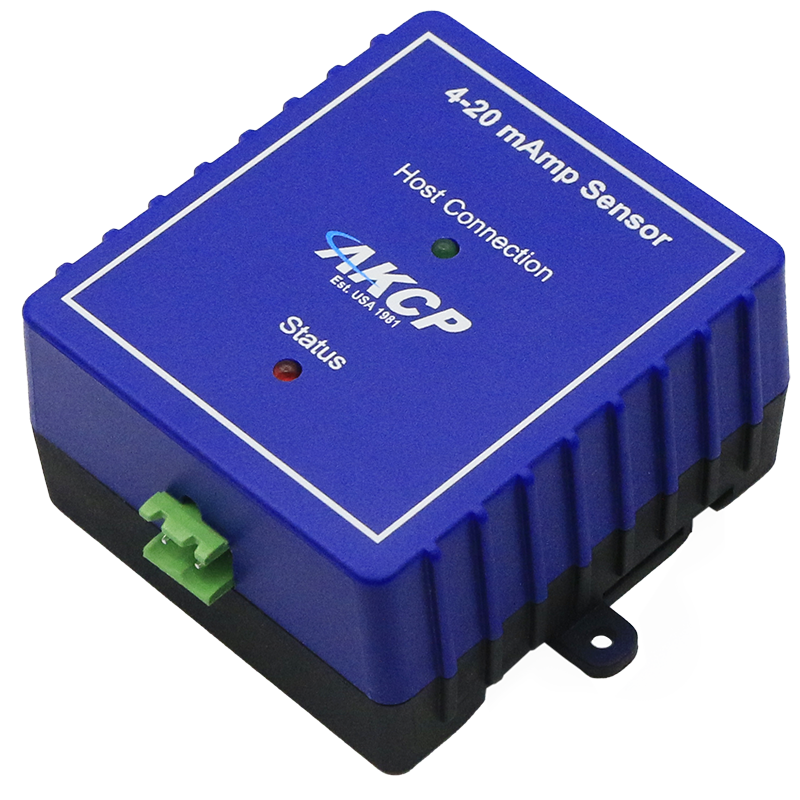

AKCP VC - Convertisseur 4-20 mA pour transmetteur industriel sur sensorProbe+
- Raccorde un transmetteur 4-20 mA tiers à un port capteur RJ45 d’un boîtier AKCP
- Précision ±0,15 % de la pleine échelle (±0,3 % maximum), linéarité ±0,09 %
- Entrée sur bornier Phoenix 2 points, mise à l’échelle dans l’interface du boîtier
- Alimenté par le boîtier, 120 mW typiques, fonctionnement de -35 à +80 °C
- Montage rail DIN ou vis, câble fourni de 1,5 à 30 m selon la référence
| Connectivité radio | Aucune (filaire) |
|---|---|
| Usage | Réseau industriel, Salle serveur / datacenter, Télégestion de sites distants |
| Alimentation | Alimenté par le bus |
| Type de montage | Mural, Rail DIN |
| Entrées et sorties | Entrée analogique 4-20 mA |
| Plage de mesure | Entrée : 4 à 20 mA |
| Précision | Entrée 4-20 mA : ±0,15 % PE typique, ±0,3 % PE maximum |
| Compatibilité | AKCP sensorProbe+, AKCP securityProbe 5E |
| Autonomie | Sans objet (alimenté) |
| Variante | Longueur du câble de raccordement : 5, 15, 40, 60 ou 100 ft |
| Connecteur | Bornier Phoenix 2 points (Iin+ et Iin-) ; RJ45 vers le port capteur intelligent |
| Isolation | Sans isolation galvanique |
| Longueur de câble | 1,5 m (5 ft), 4,5 m (15 ft), 12 m (40 ft), 18 m (60 ft), 30 m (100 ft) |
- Aucune (filaire)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : 24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-vente
- Tarifs selon les quantités
Le convertisseur 4-20 mA AKCP VC permet de raccorder un transmetteur industriel tiers à un boîtier de supervision AKCP. Sonde de CO2, pH-mètre, compteur de particules ou capteur de débit d'air : toute mesure délivrée en boucle de courant 4-20 mA devient un capteur du boîtier, avec ses seuils, ses alarmes et ses courbes. Il s'adresse aux intégrateurs et exploitants qui veulent superviser une grandeur spécifique sans changer de plateforme.
La boucle 4-20 mA est le standard du contrôle de process pour transmettre une mesure analogique sur de longues distances, avec une bonne tenue aux perturbations. Le VC fait le lien avec le port capteur RJ45 du boîtier, qui l'alimente : aucune centrale d'acquisition intermédiaire n'est nécessaire.
Points forts du VC
- Entrée boucle de courant 4-20 mA sur bornier Phoenix 2 points
- Précision ±0,15 % de la pleine échelle (±0,3 % maximum)
- Linéarité ±0,09 % de la pleine échelle au maximum
- LED de détection du courant de boucle et LED d'alimentation
- Alimenté par le boîtier AKCP, 120 mW typiques (24 mA)
- Fonctionnement de -35 à +80 °C, 20 à 80 % HR sans condensation
- Boîtier de 65 x 62 x 15 mm, montage rail DIN ou vis
Applications en bâtiment et sur site technique
- Salles blanches et laboratoires : intégration d'un compteur de particules ou d'une sonde de pression différentielle à la supervision d'environnement.
- Datacenters : suivi d'un capteur de débit d'air de précision ou d'une pression de boucle d'eau glacée.
- Stations de traitement et locaux techniques : remontée d'un pH-mètre ou d'un transmetteur de niveau de cuve.
- Sites industriels et collectivités : supervision d'un transmetteur existant sur un boîtier IP déjà en place, avec alertes par e-mail ou SNMP.
Intégration et compatibilité
Le VC se branche sur un port capteur intelligent RJ45 des boîtiers de supervision IP AKCP de la gamme sensorProbe+ et securityProbe, avec un câble UTP CAT5e/6. Le boîtier le détecte comme un capteur. L'échelle et l'unité de la mesure se règlent dans son interface web.
La valeur obtenue est ensuite traitée comme n'importe quel capteur AKCP : seuils et alarmes, graphiques, notifications par e-mail et trap SNMP, consultation en SNMP par un logiciel de supervision et centralisation dans AKCPro Server.
Voir aussi nos modules E/S Ethernet et Modbus, les sondes et capteurs filaires et la gamme AKCP.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| VC00 | Câble de 5 ft (1,5 m) | Transmetteur installé dans la même baie ou armoire que le boîtier |
| VC15 | Câble de 15 ft (4,5 m) | Transmetteur dans le même local technique |
| VC40 | Câble de 40 ft (12 m) | Transmetteur dans une salle voisine |
| VC60 | Câble de 60 ft (18 m) | Transmetteur éloigné, local technique étendu |
| VC100 | Câble de 100 ft (30 m) | Grande distance entre le transmetteur et le boîtier |
Caractéristiques techniques

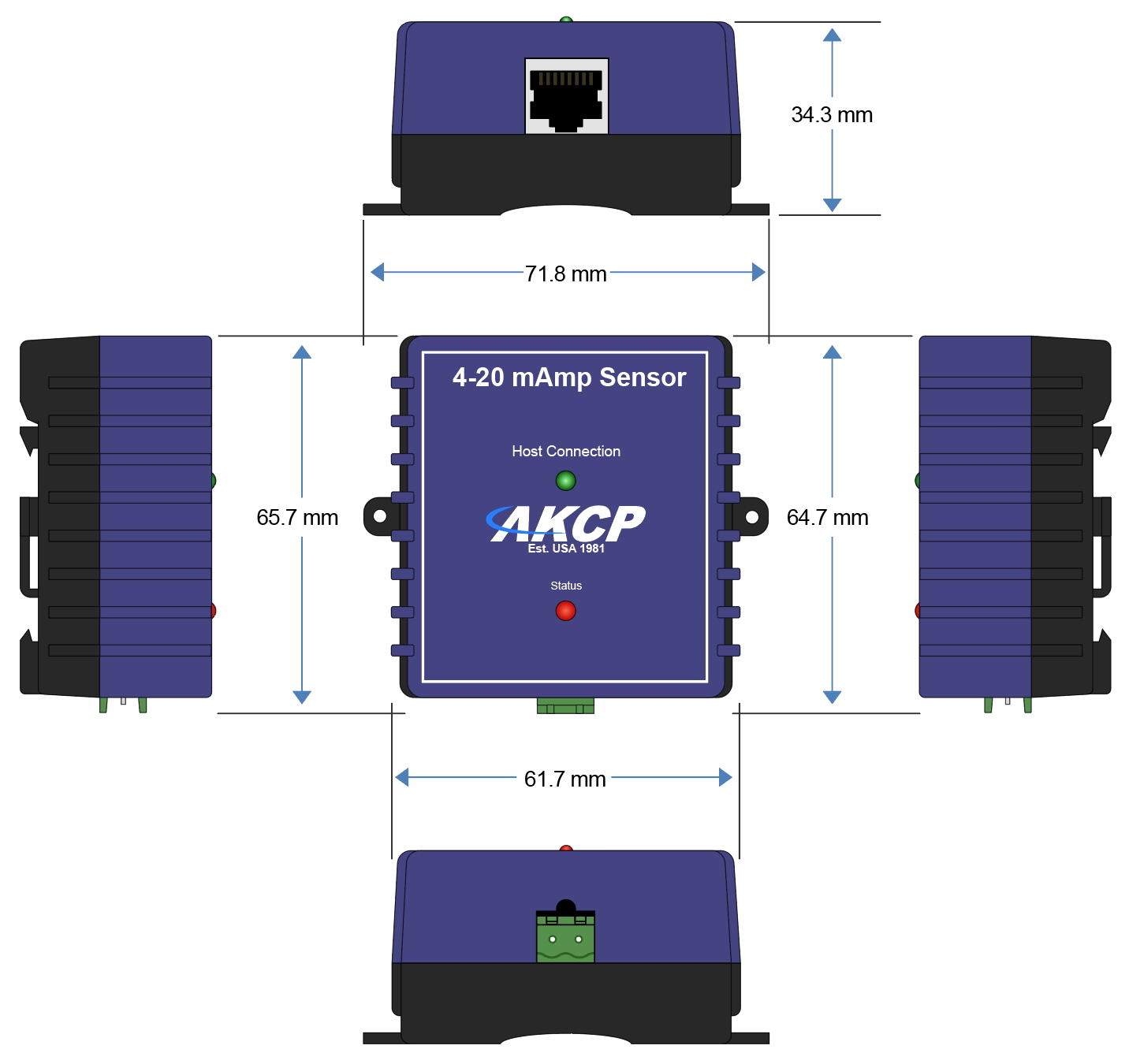

| Entrée | Bornier Phoenix 2 points : Iin+ et Iin-, boucle de courant 4-20 mA |
|---|---|
| Sortie vers le boîtier | Tension de +0,4 à +2,0 V |
| Précision | ±0,15 % PE typique, ±0,3 % PE maximum |
| Linéarité | ±0,09 % PE maximum |
| Isolation | Sans isolation galvanique |
| Signalisation | LED de détection du courant, LED d'alimentation |
| Raccordement au boîtier | RJ45, câble UTP CAT5e/6, longueur fournie selon la référence |
| Alimentation | Par le boîtier AKCP, aucune alimentation supplémentaire |
| Consommation | 120 mW typique (24 mA) |
| Température de fonctionnement | -35 à +80 °C |
| Humidité de fonctionnement | 20 à 80 % HR sans condensation |
| Dimensions | 65 x 62 x 15 mm |
| Montage | Rail DIN ou vis |
| Nombre de capteurs | 1 par convertisseur |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Usage
- Salle serveur / datacenter, Télégestion de sites distants, Réseau industriel
- Alimentation
- Alimenté par le bus
- Type de montage
- Mural, Rail DIN
- Entrées et sorties
- Entrée analogique 4-20 mA
- Plage de mesure
- Entrée : 4 à 20 mA
- Précision
- Entrée 4-20 mA : ±0,15 % PE typique, ±0,3 % PE maximum
- Compatibilité
- AKCP sensorProbe+, AKCP securityProbe 5E
- Autonomie
- Sans objet (alimenté)
- Variante
- Longueur du câble de raccordement : 5, 15, 40, 60 ou 100 ft
- Connecteur
- Bornier Phoenix 2 points (Iin+ et Iin-) ; RJ45 vers le port capteur intelligent
- Isolation
- Sans isolation galvanique
- Longueur de câble
- 1,5 m (5 ft), 4,5 m (15 ft), 12 m (40 ft), 18 m (60 ft), 30 m (100 ft)
Contenu et accessoires compatibles
Le convertisseur est livré avec son câble de raccordement au boîtier, dont la longueur dépend de la référence. Le transmetteur 4-20 mA et son alimentation sont à prévoir selon l'application.
Documentation
Toutes les documentations AKCP
Fiche technique officielle AKCP 4-20mAmp Sensor VC00 (PDF, en anglais) : caractéristiques de mesure, interface et plan coté.
Questions fréquentes
Quels capteurs peut-on raccorder au convertisseur VC ?
Tout transmetteur industriel ou scientifique qui délivre un signal en boucle de courant 4-20 mA. AKCP cite les capteurs de CO2, les pH-mètres, les compteurs de particules et les capteurs de débit d'air de précision. Les transmetteurs de pression, de niveau ou de débit à sortie 4-20 mA entrent dans le même cas.
Comment la mesure est-elle mise à l'échelle ?
Le convertisseur transforme le courant de la boucle en tension lue par le boîtier. L'échelle du capteur (valeur à 4 mA et à 20 mA, unité) se programme dans l'interface web du boîtier AKCP. La mesure bénéficie ensuite des seuils, alarmes, graphiques et notifications du boîtier.
Le convertisseur alimente-t-il la boucle 4-20 mA ?
La documentation AKCP décrit une entrée de boucle de courant sur bornier 2 points (Iin+ et Iin-) sans préciser de fourniture d'alimentation de boucle. Prévoyez l'alimentation du transmetteur selon sa notice. Le convertisseur n'a pas d'isolation galvanique.
Quelle référence choisir ?
Les cinq références VC00, VC15, VC40, VC60 et VC100 ne diffèrent que par la longueur du câble de raccordement au boîtier : 5, 15, 40, 60 ou 100 ft, soit de 1,5 m à 30 m environ. Choisissez la longueur selon la distance entre le transmetteur et le boîtier AKCP.
À propos de AKCP
AKCP est une entreprise américaine fondée en 1981, spécialisée dans la fabrication de solutions de surveillance environnementale pour les centres de données et les infrastructures critiques.
Voir toute la gamme AKCPDemander un devis pour le VC
Décrivez le transmetteur à raccorder et le boîtier AKCP en place : nous vous confirmons la compatibilité et la longueur de câble adaptée sous 24 h ouvrées. Les tarifs sont établis selon les quantités.
Produits similaires
Voir toute la catégorie
ControlByWEB X-408 - Module de 8x entrées numériques sur IP
- Ethernet
- HTTP
- Modbus TCP
ControlByWEB X-410 - Module de 4x entrées numériques, 4x sorties relais et 1x bus 1-Wire sur IP
- Ethernet
- Ethernet / Wi-Fi
- HTTP

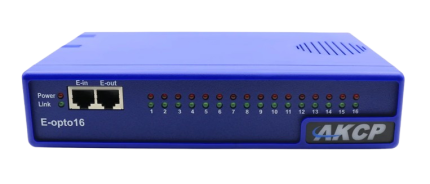

AKCP E-Opto16 - Module 16 entrées contacts secs optoisolées pour supervision
- Aucune (filaire)
- Ouverture / contact
- Très basse tension DC (5 à 60 V)
Autres produits AKCP
Toute la gamme AKCP

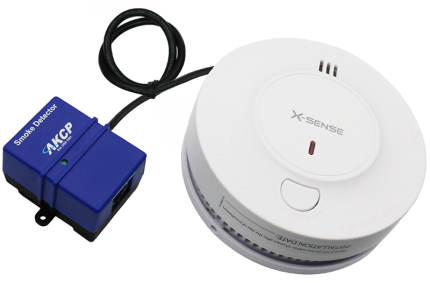

AKCP SK - Détecteur de fumée photoélectrique filaire pour salle serveur
- Aucune (filaire)
- Fumée
- Pile ou batterie intégrée
AKCP DAPS - Capteur de pression différentielle d'air pour salle serveur
- Aucune (filaire)
- Pression différentielle
- Alimenté par le bus

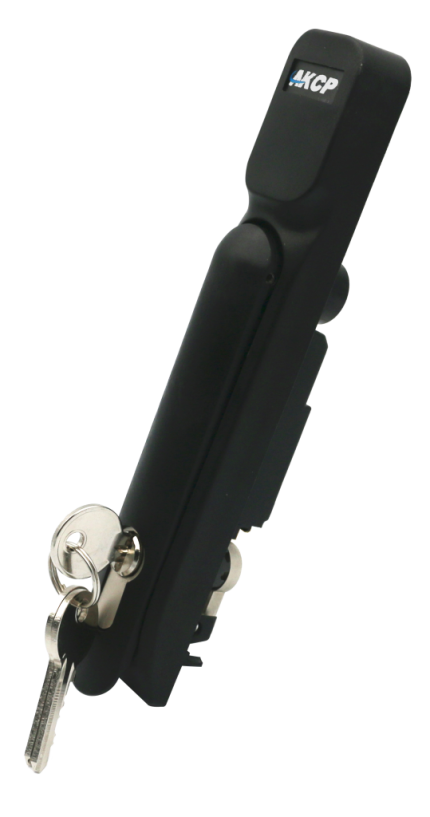

AKCP SHL - Poignée de baie RFID avec détecteur d'ouverture, option code PIN
- Aucune (filaire)
- Ouverture / contact
- Alimenté par le bus

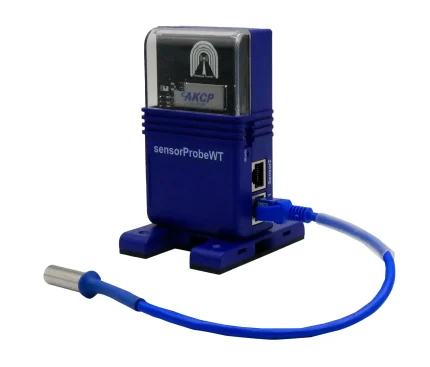

AKCP SP-WT - Module E/S LoRa sans fil Wireless Tunnel pour capteurs
