Dragino TC01 - Convertisseur de thermocouple LoRaWAN et LTE-M
- Convertisseur sans fil pour thermocouple : TC11 avec sonde K de 2 m (-50 à +200 °C), TC01 à fils libres
- TC01 compatible thermocouples K, J, N, R, S, T, E et B, type réglé par commande AT
- Alarme de seuil haut ou bas et Datalog en cas de coupure réseau
- LoRaWAN EU868 sur pile 8 500 ou 19 000 mAh, ou LTE-M et NB-IoT (TC01-CB)
- Électronique de -40 à +85 °C, configuration Bluetooth 5.1 et OTA
| Connectivité radio | LoRaWAN, LTE-M, NB-IoT |
|---|---|
| Grandeur mesurée | Température |
| Usage | Confort thermique / CVC, Maintenance prédictive, Télégestion de sites distants |
| Alimentation | Pile ou batterie intégrée |
| Entrées et sorties | Entrée température (PT100, PT1000, thermocouple) |
| Plage de mesure | TC11 : -50 à +200 °C (thermocouple K fourni) ; TC01 : selon le thermocouple raccordé |
| Bande de fréquences | 868 MHz (EU868) |
| Variante | TC11 (thermocouple K 2 m inclus) ou TC01 (2 fils libres), LoRaWAN pile 8 500 ou 19 000 mAh, TC01-CB en LTE-M et NB-IoT |
| Thermocouples acceptés (TC01) | K, J, N, R, S, T, E, B |
| Thermocouple fourni (TC11) | Type K, 2 m, -50 à +200 °C |
| Modèle | TC11, TC01 |
| Réseau | LoRaWAN, LTE-M et NB-IoT |
| Alimentation (version) | Pile 8500 mAh, Pile 19000 mAh |
| Carte SIM | Sans objet (LoRaWAN), Sans carte SIM |
- LoRaWAN
- NB-IoT
- LTE-M
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Dragino TC01 est un convertisseur de thermocouple LoRaWAN : il lit la tension d'un thermocouple, la convertit en température et l'envoie sans fil au serveur réseau. Le TC11, livré avec un thermocouple de type K de 2 mètres, mesure de -50 à +200 °C ; le TC01 accepte un thermocouple tiers de type K, J, N, R, S, T, E ou B pour d'autres plages de température.
Il s'adresse aux exploitants de chaufferies, aux mainteneurs et aux industriels qui veulent suivre une température de surface, de fumées ou de process là où une sonde d'ambiance ne convient pas. Le boîtier autonome évite de câbler un module d'entrées jusqu'à l'automate, et l'alarme de seuil prévient d'une dérive sans attendre la prochaine ronde.
Points forts du TC01

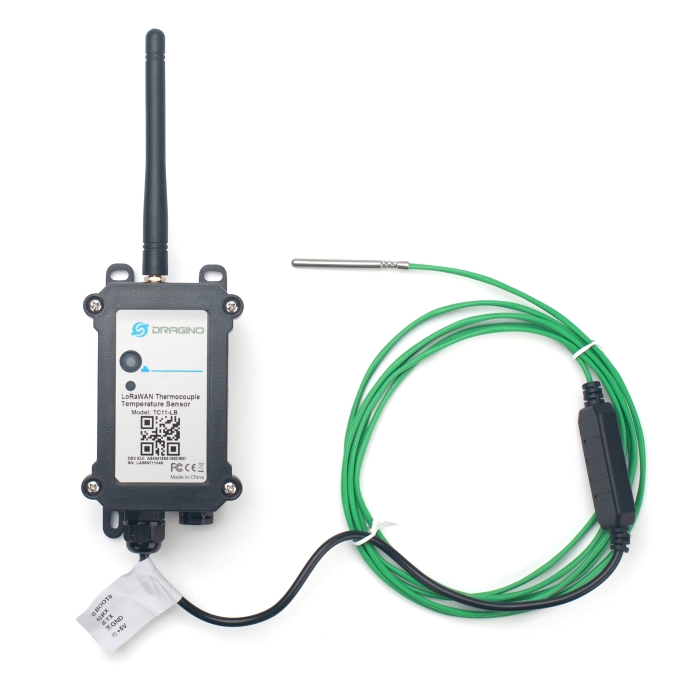

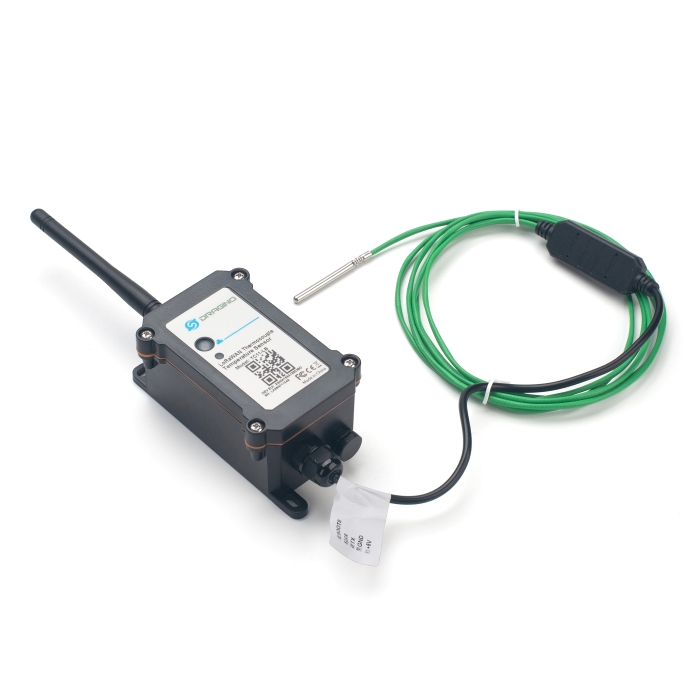

- TC11 : thermocouple de type K de 2 m inclus, mesure de -50 à +200 °C

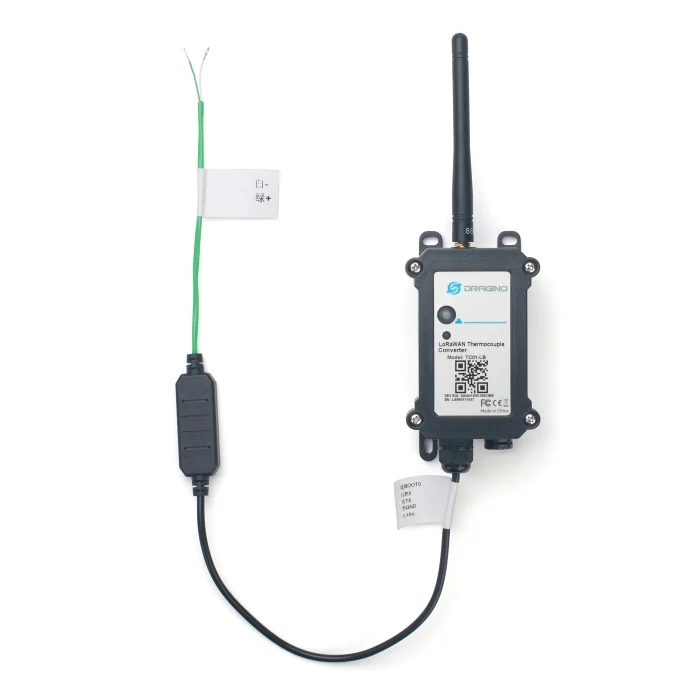

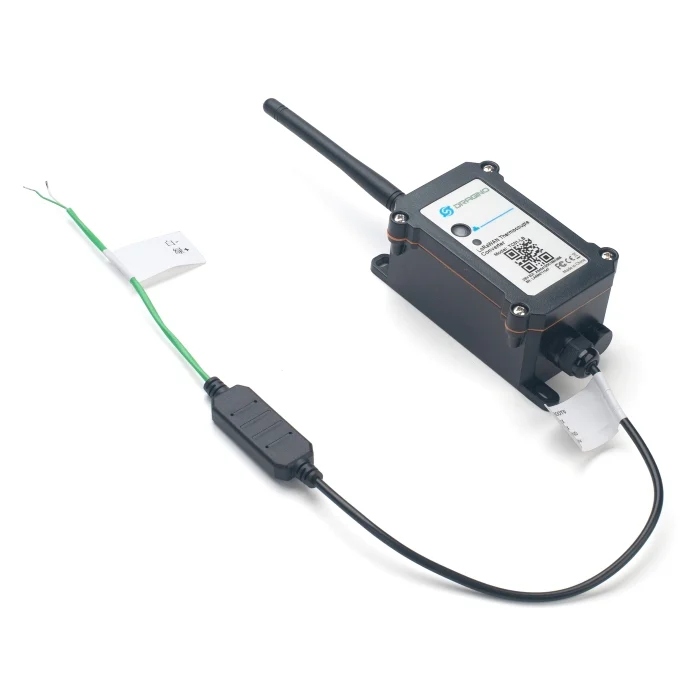

- TC01 : deux fils libres pour thermocouple K, J, N, R, S, T, E ou B, deux manchons à souder fournis
- Type de thermocouple réglable à distance (AT+TCTYPE ou downlink 0x0A)
- Alarme de seuil bas et haut avec intervalle minimal entre deux alarmes
- Datalog : stockage des mesures non acquittées et renvoi automatique au retour du réseau
- Pile Li-SOCl2 8 500 mAh ou 19 000 mAh, veille 5 µA
- Électronique de -40 à +85 °C, configuration Bluetooth 5.1 et mise à jour OTA
Applications en bâtiment et sur site technique
- Chaufferies et sous-stations : température de départ, de retour ou de fumées d'une chaudière.
- Industrie et agroalimentaire : suivi de fours, de séchoirs, d'autoclaves ou de lignes de cuisson.
- Maintenance prédictive : échauffement d'un palier, d'un moteur ou d'une armoire, avec alarme de seuil.
- Collectivités et sites distants : surveillance d'un process de compostage ou de méthanisation sans câblage.
Intégration et compatibilité
Les versions LoRaWAN (TC01-LB, LB2, TC11-LB, LB2) fonctionnent en LoRaWAN 1.0.3 classe A, en OTAA avec des clés préchargées. Elles se déclarent sur The Things Stack, ChirpStack ou tout serveur réseau standard ; l'intervalle par défaut est de 20 minutes et Dragino fournit le décodeur sur GitHub. La trame indique le type de thermocouple, la température et un horodatage Unix.
La référence TC01-CB transmet sans passerelle sur les réseaux LTE-M et NB-IoT, sur pile de 8 500 mAh, sans carte SIM fournie. Dans tous les cas, la GTB reçoit les mesures par MQTT ou par l'API du serveur, puis BACnet ou Modbus via une passerelle de protocoles.
Bon à savoir : depuis novembre 2024, Dragino équipe le TC01 d'une nouvelle carte mère RS485-BL v2.1 associée au firmware v1.3, qui corrige des écarts de mesure et une consommation excessive constatés sur la version précédente. Voir aussi nos capteurs de température, nos passerelles LoRaWAN et la gamme Dragino.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| TC11-LB, TC11-LB2 | Thermocouple K 2 m inclus, LoRaWAN, pile 8 500 ou 19 000 mAh | Mesures de -50 à +200 °C, mise en service immédiate |
| TC01-LB, TC01-LB2 | Deux fils libres, LoRaWAN, pile 8 500 ou 19 000 mAh | Thermocouple existant ou haute température |
| TC01-CB | Deux fils libres, LTE-M et NB-IoT, pile 8 500 mAh, sans SIM | Site sans passerelle LoRaWAN |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Grandeur mesurée | Température par thermocouple |
| TC11 | Thermocouple type K, 2 m, -50 à +200 °C |
| TC01 | 2 fils libres pour thermocouple K, J, N, R, S, T, E ou B |
| Fonctions | Alarme de seuil, Datalog, horodatage Unix, entrée d'interruption |
| LoRaWAN | 1.0.3 classe A, OTAA, EU868, +22 dBm, sensibilité -139 dBm |
| Cellulaire (TC01-CB) | LTE-M et NB-IoT |
| Intervalle d'émission | 20 min par défaut, réglable |
| Alimentation | Pile Li-SOCl2 8 500 mAh (LB, CB) ou 19 000 mAh (LB2) |
| Consommation LoRaWAN | Veille 5 µA, émission 125 mA à 20 dBm |
| Température de fonctionnement | -40 à +85 °C (électronique) |
| Colis | 145 x 105 x 50 mm ; 260 g (TC01-LB), 300 g (TC11-LB) |
Critères de sélection
- Connectivité radio
- LoRaWAN, NB-IoT, LTE-M
- Grandeur mesurée
- Température
- Usage
- Confort thermique / CVC, Maintenance prédictive, Télégestion de sites distants
- Alimentation
- Pile ou batterie intégrée
- Entrées et sorties
- Entrée température (PT100, PT1000, thermocouple)
- Plage de mesure
- TC11 : -50 à +200 °C (thermocouple K fourni) ; TC01 : selon le thermocouple raccordé
- Bande de fréquences
- 868 MHz (EU868)
- Variante
- TC11 (thermocouple K 2 m inclus) ou TC01 (2 fils libres), LoRaWAN pile 8 500 ou 19 000 mAh, TC01-CB en LTE-M et NB-IoT
- Thermocouples acceptés (TC01)
- K, J, N, R, S, T, E, B
- Thermocouple fourni (TC11)
- Type K, 2 m, -50 à +200 °C
- Modèle
- TC11, TC01
- Réseau
- LoRaWAN, LTE-M et NB-IoT
- Alimentation (version)
- Pile 8500 mAh, Pile 19000 mAh
- Carte SIM
- Sans objet (LoRaWAN), Sans carte SIM
Contenu et accessoires compatibles
Le TC11 est livré avec son thermocouple de type K. Le TC01 est livré sans thermocouple, avec deux manchons à souder pour raccorder le vôtre. Les versions LoRaWAN nécessitent une passerelle LoRaWAN à portée.
Documentation
Questions fréquentes
Quelle différence entre le TC01 et le TC11 ?
Le TC11 est livré avec un thermocouple de type K de 2 mètres qui mesure de -50 à +200 °C. Le TC01 n'a pas de thermocouple : il dispose de deux fils libres sur lesquels on soude le thermocouple de son choix, de type K, J, N, R, S, T, E ou B, pour couvrir d'autres plages.
Comment déclarer le type de thermocouple raccordé au TC01 ?
Par la commande AT+TCTYPE, en Bluetooth ou par downlink LoRaWAN (code 0x0A). Le type K est réglé par défaut. Deux manchons à souder étanches sont fournis pour la jonction avec le thermocouple.
Que se passe-t-il en cas de coupure du réseau LoRaWAN ?
La fonction Datalog enregistre chaque mesure non acquittée. Quand la liaison revient, le convertisseur renvoie les mesures manquantes à 10 secondes d'intervalle, ce qui évite les trous dans l'historique.
Peut-on être alerté en cas de dépassement de température ?
Oui. La commande AT+ARTEMP fixe un seuil bas, un seuil haut ou les deux, et AT+ATDC règle l'intervalle minimal entre deux alarmes, par exemple 30 minutes.
À propos de Dragino
Dragino est un fabricant de matériel IoT fondé en 2010 par des ingénieurs à Shenzhen, en Chine. La marque conçoit des passerelles LoRaWAN, des capteurs et des modules d'entrées et sorties sans fil, avec une forte orientation open source. Ses produits servent à instrumenter des bâtiments, des réseaux techniques et des sites extérieurs sans tirer de câble.
Voir toute la gamme DraginoDemander un devis pour le TC01
Indiquez la plage de température, le type de thermocouple et le réseau disponible : nous vous répondons sous 24 h ouvrées avec la référence adaptée. Les tarifs dépendent des quantités.
