Réf. STI-AN-5D or STI-AN-5D-RDragino STI-AN-5D - Antenne LoRa fouet 5 dBi pour passerelle LoRaWAN
- Antenne LoRa fouet omnidirectionnelle, gain maximal 5 dB
- Version 868 : 863 à 870 MHz, ROS inférieur ou égal à 1,8
- Longueur 195 mm, polarisation verticale, 50 Ω
- Connecteur SMA mâle, ou RP-SMA mâle en version -R
| Connectivité radio | LoRaWAN |
|---|---|
| Bande de fréquences | 868 MHz (EU868) |
| Compatibilité | Passerelles et équipements LoRa à connecteur d'antenne SMA ou RP-SMA femelle |
| Variante | SMA mâle (STI-AN-5D) ou RP-SMA mâle (STI-AN-5D-R) |
| Caractéristiques antenne | Fouet omnidirectionnelle, polarisation verticale, gain max 5 dB, 50 Ω, longueur 195 mm |
| Connecteur | SMA mâle ou RP-SMA mâle (-R) |
- LoRaWAN
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
La Dragino STI-AN-5D est une antenne LoRa fouet (stick antenna) omnidirectionnelle de 19,5 cm, d'un gain maximal de 5 dB, conçue pour les applications IoT LoRa et LoRaWAN. Elle se visse directement sur le connecteur SMA d'une passerelle ou d'un équipement radio.
Elle s'adresse aux intégrateurs et aux exploitants qui doivent remplacer une antenne perdue ou abîmée, ou équiper une passerelle LoRaWAN installée en local technique, en faux plafond ou dans un coffret. Une version -R à connecteur RP-SMA existe pour les équipements qui l'exigent.
Points forts de la STI-AN-5D
- Gain maximal de 5 dB, rayonnement omnidirectionnel sur 360°
- Polarisation verticale, impédance 50 Ω
- Version 868 : 863 à 870 MHz, adaptée au plan EU868
- ROS (VSWR) inférieur ou égal à 1,8 et rendement supérieur à 50 %
- Longueur compacte de 195 mm (± 3 mm)
- Connecteur SMA mâle, ou RP-SMA mâle en version -R
Applications en bâtiment et sur site technique
- Remplacement de l'antenne d'une passerelle LoRaWAN intérieure dans un immeuble tertiaire.
- Passerelle installée en local technique ou en armoire pour couvrir un établissement d'enseignement ou de santé.
Intégration et compatibilité
L'antenne fonctionne avec tout équipement LoRa ou LoRaWAN de la bande choisie muni d'un connecteur SMA femelle (ou RP-SMA femelle pour la version -R). Contrôlez le type de connecteur et la bande de fréquences avant la commande. Découvrez aussi nos passerelles LoRaWAN, l'ensemble des antennes 4G, 5G et LoRaWAN et la gamme Dragino.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Type | Antenne fouet LoRa omnidirectionnelle |
| Fréquences | 860 à 930 MHz selon modèle ; version 868 : 863 à 870 MHz ; version 915 : 902 à 928 MHz |
| Gain maximal | 5 dB |
| ROS (VSWR) | ≤ 1,8 |
| Rendement | > 50 % |
| Ouverture | 360° |
| Polarisation | Verticale |
| Impédance | 50 Ω |
| Connecteur | SMA mâle (STI-AN-5D) ou RP-SMA mâle (STI-AN-5D-R) |
| Longueur | 195 mm ± 3 mm |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Bande de fréquences
- 868 MHz (EU868)
- Compatibilité
- Passerelles et équipements LoRa à connecteur d'antenne SMA ou RP-SMA femelle
- Variante
- SMA mâle (STI-AN-5D) ou RP-SMA mâle (STI-AN-5D-R)
- Caractéristiques antenne
- Fouet omnidirectionnelle, polarisation verticale, gain max 5 dB, 50 Ω, longueur 195 mm
- Connecteur
- SMA mâle ou RP-SMA mâle (-R)
Contenu et accessoires compatibles
Livrée seule : une antenne STI-AN-5D dans la bande commandée. Pour une installation extérieure déportée, préférez une antenne fibre de verre et son câble.
Documentation
Consultez la documentation antennes du wiki Dragino. La fiche technique constructeur de la STI-AN-5D est disponible sur simple demande.
Questions fréquentes
Quelle différence entre STI-AN-5D et STI-AN-5D-R ?
L'élément rayonnant est le même. Seul le connecteur change : SMA mâle sur la STI-AN-5D, RP-SMA mâle sur la version -R. Vérifiez le connecteur d'antenne de votre passerelle ou de votre capteur avant de commander.
Quelle version de fréquence choisir pour la France ?
La version 868 couvre 863 à 870 MHz et correspond au plan de fréquences européen EU868. La version 915 (902 à 928 MHz) est destinée à d'autres régions, comme l'Amérique du Nord.
Quand préférer une antenne fibre de verre à cette antenne fouet ?
La STI-AN-5D se visse directement sur l'équipement et convient à une passerelle installée en intérieur ou dans un coffret. Pour une passerelle en toiture ou sur mât, une antenne extérieure en fibre de verre comme la BLG-AN-040 est plus adaptée.
À propos de Dragino
Dragino est un fabricant de matériel IoT fondé en 2010 par des ingénieurs à Shenzhen, en Chine. La marque conçoit des passerelles LoRaWAN, des capteurs et des modules d'entrées et sorties sans fil, avec une forte orientation open source. Ses produits servent à instrumenter des bâtiments, des réseaux techniques et des sites extérieurs sans tirer de câble.
Voir toute la gamme DraginoDemander un devis pour la STI-AN-5D
Indiquez l'équipement concerné, la bande et le connecteur souhaités : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs dépendent des quantités.
Produits similaires
Voir toute la catégorie

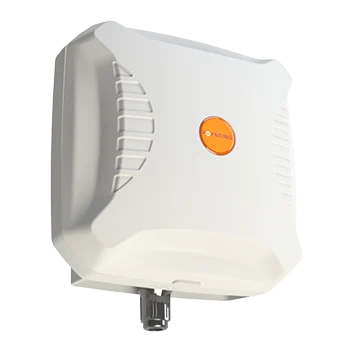

Poynting EPNT-1 et EPNT-2 - Antenne 5G 4x4 MIMO avec logement routeur
- 4G LTE
- 5G
- 2G / 3G

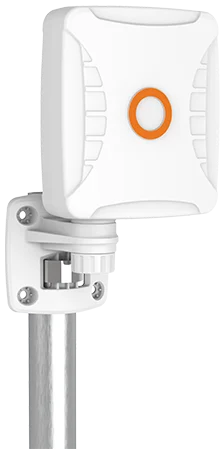

Poynting XPOL-1 - Antenne 5G/4G MIMO omnidirectionnelle à polarisation croisée
