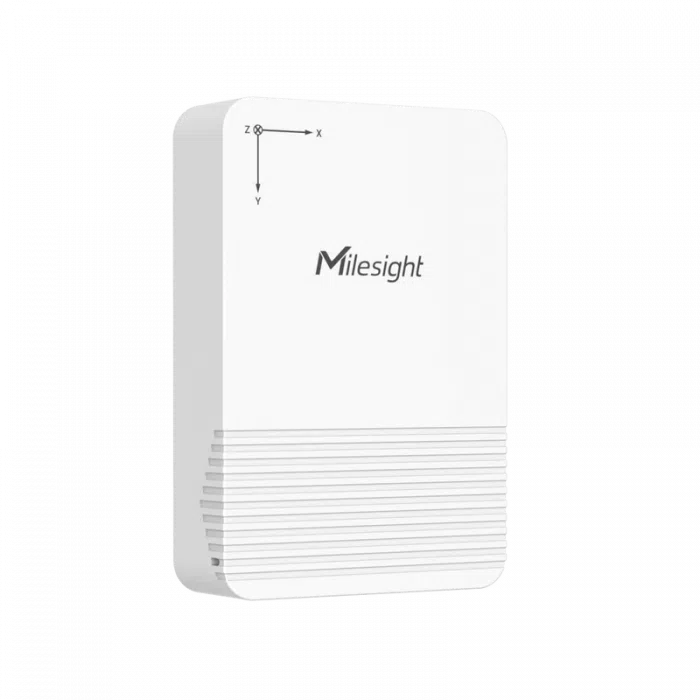

Réf. EM320-TILTMilesight EM320-TILT - Capteur d'inclinaison LoRaWAN 3 axes IP67
- Capteur d'inclinaison LoRaWAN Classe A, accéléromètre MEMS 3 axes (X, Y, Z)
- Plage de -90 à +90°, précision ±1°, résolution 0,01°
- 2 piles Li-SOCl2 de 2700 mAh, environ 4 ans en SF7 (intervalle 10 min, 25 °C)
- Boîtier IP67 de 85 x 58 x 18 mm, fixation murale ou sur poteau
- Alarmes de seuil, configuration NFC, CE, FCC, RoHS
| Connectivité radio | LoRaWAN |
|---|---|
| Grandeur mesurée | Vibration / inclinaison |
| Usage | Extérieur / espaces verts, Sécurité des locaux |
| Alimentation | Pile ou batterie intégrée |
| Indice de protection | IP67 |
| Type de montage | Mural, Sur mât ou poteau |
| Plage de mesure | Inclinaison : -90 à +90° sur X, Y et Z |
| Précision | Inclinaison : ±1° (résolution 0,01°) |
| Autonomie | 3 à 5 ans |
| Bande de fréquences | 868 MHz (EU868) |
| Technologie | Accéléromètre MEMS 3 axes |
- LoRaWAN
- IP67
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 4 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Milesight EM320-TILT est un capteur d'inclinaison LoRaWAN qui mesure en continu l'angle d'un objet sur les trois axes X, Y et Z grâce à un accéléromètre MEMS. Il s'adresse aux services techniques, gestionnaires d'infrastructures et collectivités qui doivent savoir si un mât, un poteau, un équipement ou une structure bouge ou bascule.
Une position de référence se définit à la pose : le capteur compare ensuite chaque mesure à cette position et envoie une alarme dès qu'un seuil d'angle est franchi. Sans câble, en boîtier IP67 et sur piles, il s'installe en quelques minutes sur des objets isolés ou en extérieur.
Points forts du EM320-TILT
- Mesure d'angle sur 3 axes X, Y et Z de -90 à +90°
- Précision de ±1° et résolution de 0,01°
- Position initiale personnalisable pour détecter un mouvement relatif
- Alarmes de seuil configurables selon l'application
- 2 piles Li-SOCl2 ER14505 de 2700 mAh : environ 4 ans en SF7 et 3 ans en SF10 (intervalle 10 min, 25 °C)
- Boîtier IP67 de 85 x 58 x 18 mm, de -30 à +60 °C
- Capot arrière anti-vol pour une fixation solide, portée jusqu'à 15 km en champ libre
- Configuration en un geste par NFC
Applications en bâtiment et sur site technique
- Collectivités et espaces verts : suivi de l'inclinaison des arbres remarquables et des candélabres.
- Infrastructures : surveillance de mâts, poteaux, pylônes et supports d'antennes.
- Industrie et logistique : détection de basculement d'équipements, de racks ou de conteneurs.
- Bâtiment et génie civil : suivi de l'inclinaison de murs de soutènement, clôtures ou portails.
- Sites exposés : surveillance de talus et de mouvements de terrain.
Intégration et compatibilité
Le EM320-TILT communique en LoRaWAN Classe A (activation OTAA ou ABP) sur la bande EU868, avec une puissance d'émission de 16 dBm et une sensibilité de -137 dBm à 300 bit/s. Il fonctionne avec les passerelles et serveurs réseau (network server) LoRaWAN standard : passerelles Milesight, The Things Stack, ChirpStack ou Actility. Milesight publie le décodeur de trames (codec) sur son dépôt SensorDecoders, ce qui facilite l'intégration dans n'importe quelle plateforme.
Côté supervision, les données remontent en MQTT ou HTTP depuis la passerelle, ou deviennent des points BACnet/IP et Modbus TCP via une passerelle edge, pour une exploitation directe dans la GTB (gestion technique du bâtiment). Le capteur se gère aussi dans Milesight IoT Cloud, avec tableaux de bord et alertes.
Le paramétrage (seuils, intervalle, position de référence) se fait par NFC avec l'application Milesight ToolBox. Voir aussi nos capteurs de vibration et d'inclinaison, les passerelles LoRaWAN et la gamme Milesight.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Technologie radio | LoRaWAN Classe A (OTAA ou ABP) |
| Bande de fréquences | EU868 (868 MHz) |
| Puissance d'émission | 16 dBm (868 MHz) |
| Sensibilité | -137 dBm à 300 bit/s |
| Antenne | Interne |
| Portée | Jusqu'à 15 km en champ libre |
| Axes mesurés | X, Y, Z |
| Plage de mesure | -90 à +90° |
| Précision | ±1° |
| Résolution | 0,01° |
| Fonctions avancées | Alarme de seuil, position initiale personnalisable |
| Configuration | NFC via application mobile |
| Voyant et bouton | 1 LED et 1 bouton marche/réinitialisation internes |
| Alimentation | 2 piles Li-SOCl2 ER14505 de 2700 mAh |
| Autonomie | Environ 4 ans en SF7, 3 ans en SF10 (intervalle 10 min, 25 °C) |
| Température de fonctionnement | -30 à +60 °C |
| Humidité relative | 95 % maximum sans condensation |
| Indice de protection | IP67 |
| Dimensions | 85 x 58 x 18 mm |
| Boîtier | PC et ABS, blanc |
| Montage | Vis murales ou sur poteau |
| Certifications | CE, FCC, Telec, RoHS |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Grandeur mesurée
- Vibration / inclinaison
- Usage
- Sécurité des locaux, Extérieur / espaces verts
- Alimentation
- Pile ou batterie intégrée
- Indice de protection
- IP67
- Type de montage
- Mural, Sur mât ou poteau
- Plage de mesure
- Inclinaison : -90 à +90° sur X, Y et Z
- Précision
- Inclinaison : ±1° (résolution 0,01°)
- Autonomie
- 3 à 5 ans
- Bande de fréquences
- 868 MHz (EU868)
- Technologie
- Accéléromètre MEMS 3 axes
Contenu et accessoires compatibles
Le capteur est livré avec deux kits de fixation murale, une vis de fixation, une platine de montage sur poteau, un guide de démarrage rapide et une carte de garantie. Pour collecter les mesures, associez-le à une passerelle LoRaWAN Milesight UG63 ou UG65.
Documentation
Questions fréquentes
Quelle précision peut-on attendre ?
Milesight annonce une précision de ±1° sur une plage de -90 à +90° pour chacun des trois axes, avec une résolution de 0,01°.
Le capteur détecte-t-il les vibrations ?
Non, il est conçu pour la mesure d'angle et la détection de mouvement par rapport à une position de référence. Pour analyser des vibrations de machines, il faut un capteur de vibration dédié.
Quelle autonomie prévoir ?
Environ 4 ans en SF7 et 3 ans en SF10 avec un relevé toutes les 10 minutes à 25 °C. Un intervalle plus long prolonge la durée de vie des piles.
Peut-on l'installer en extérieur ?
Oui. Le boîtier est IP67, fonctionne de -30 à +60 °C et dispose d'un capot arrière anti-vol. La platine fournie permet un montage sur poteau.
