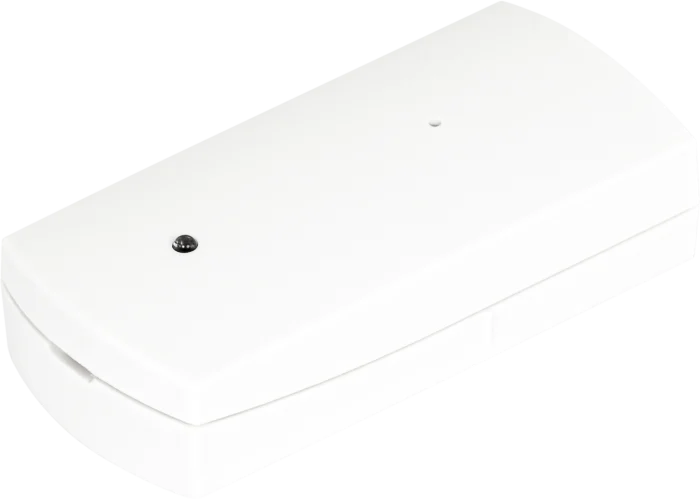

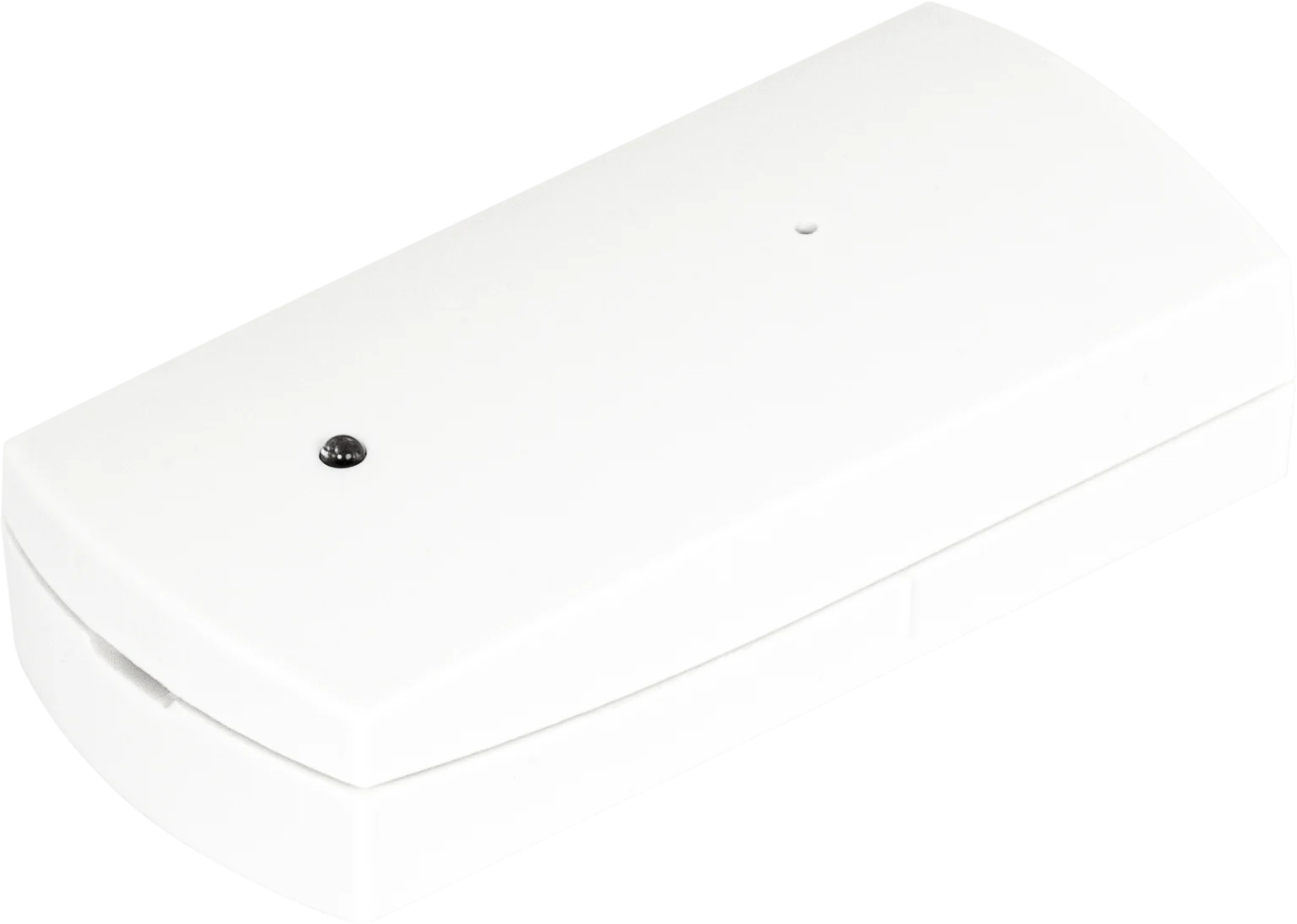

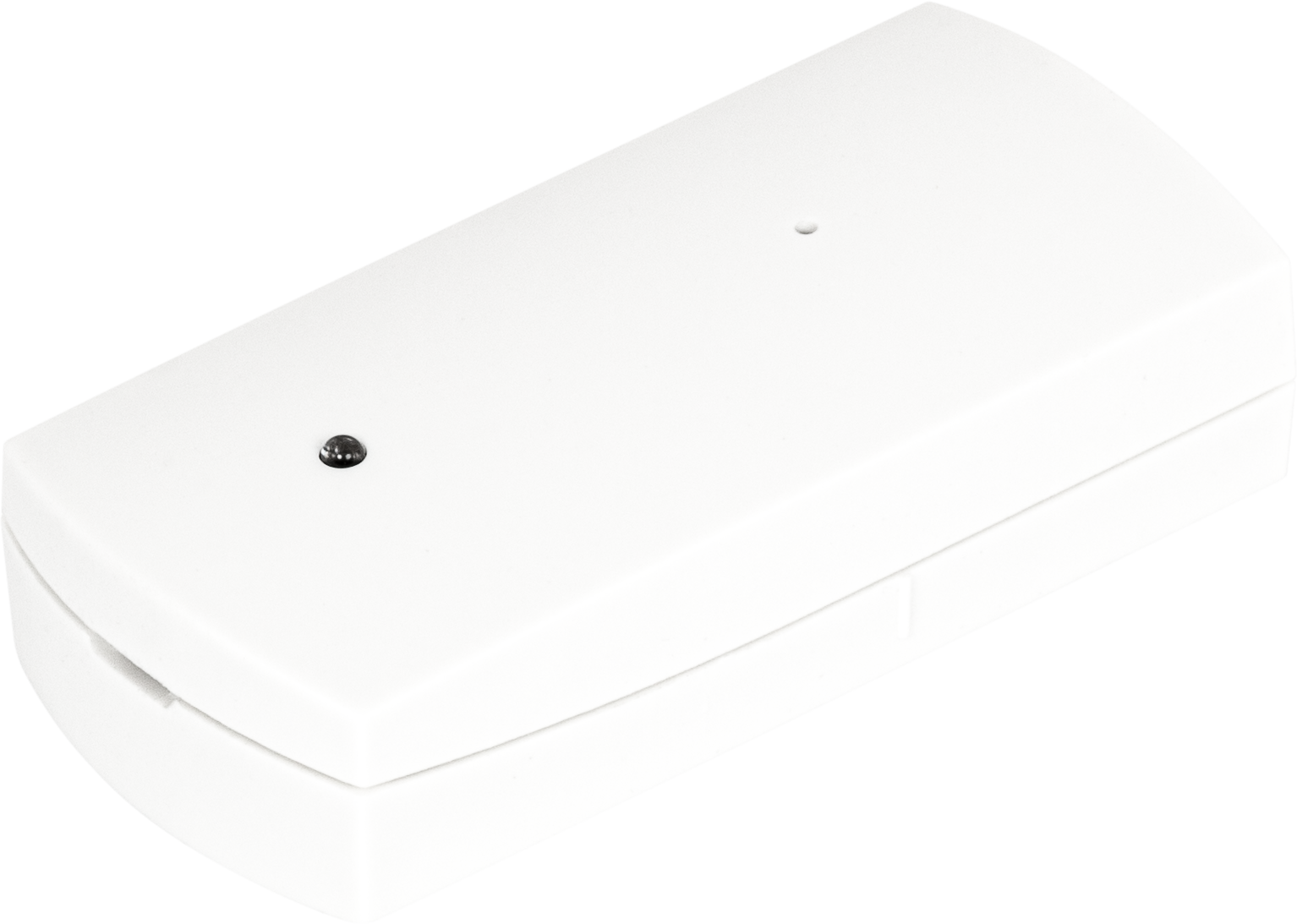

Détecteur de chocs et vibrations HWgroup SS14-v2, boîtier blanc vue de face

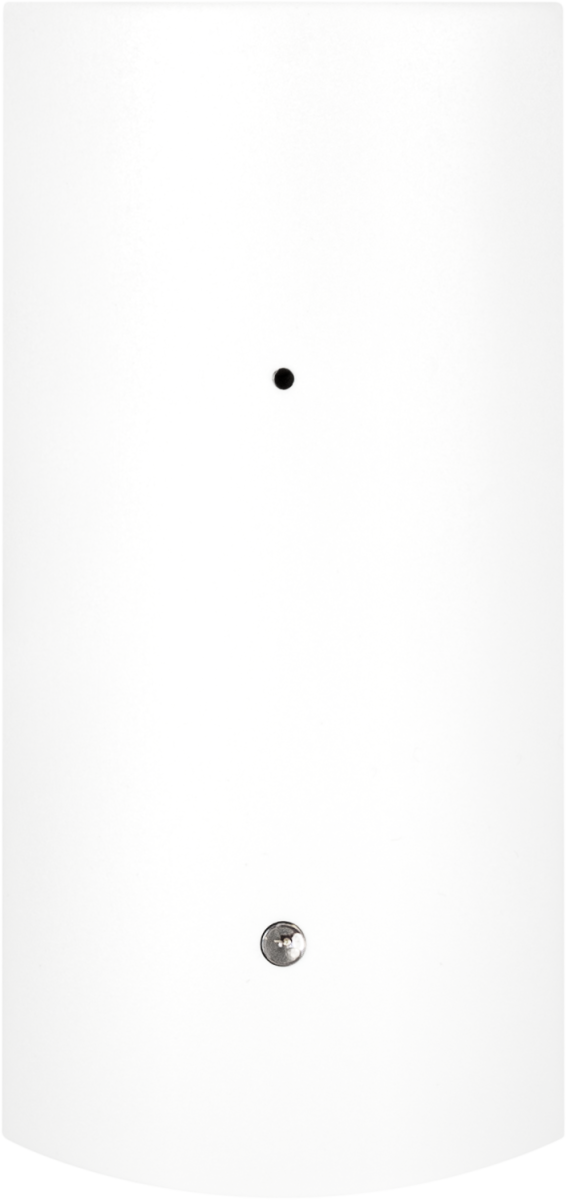

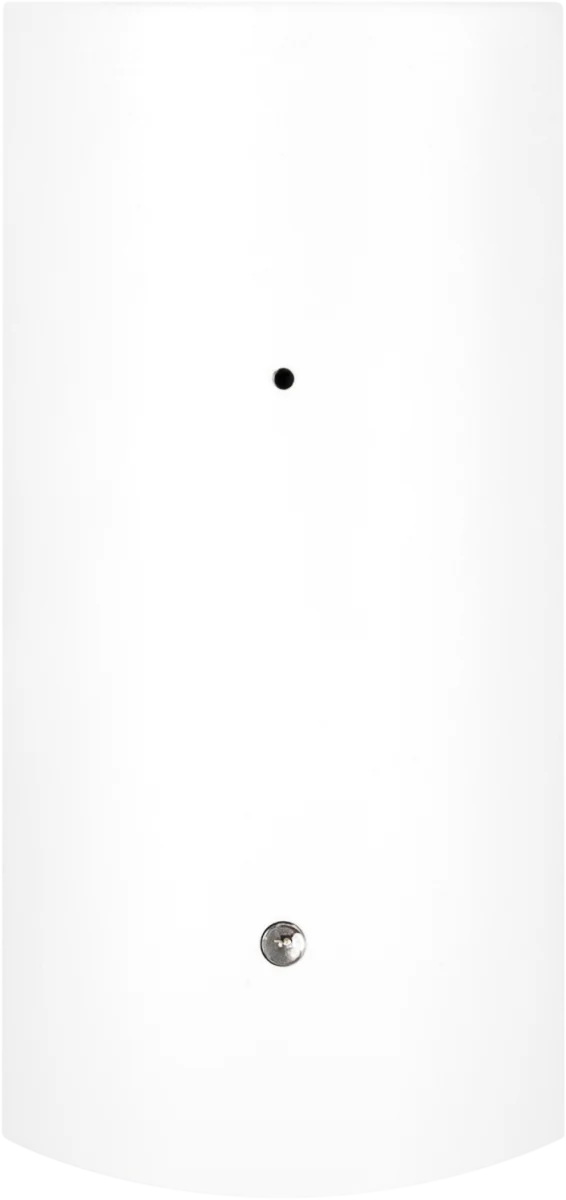

Dessus du détecteur de vibrations HWgroup SS14-v2 avec voyant d'alarme

Dessous du détecteur SS14-v2 HWgroup avec vis d'autoprotection anti-arrachement

Réf. 600758

HWgroup SS14-v2 - Détecteur de chocs et de vibrations à contact sec

Détection des chocs et vibrations sur vitrage, menuiserie, coffret ou baie
Sortie alarme NC 100 mA / 30 V DC pendant 2 s, sortie d'autoprotection NC
Alimentation 9 à 15 V DC, 9 mA en veille à 13,8 V
Sensibilité réglable par potentiomètre, LED d'alarme
Boîtier ABS IP30 de 77 × 36 × 20 mm, -20 à +50 °C

Connectivité radio	Aucune (filaire)
Grandeur mesurée	Vibration / inclinaison
Usage	Salle serveur / datacenter, Sécurité des locaux
Alimentation	Très basse tension DC (5 à 60 V)
Indice de protection	IP20 à IP40 (intérieur)
Type de montage	Adhésif, Mural
Entrées et sorties	Sortie TOR / transistor
Plage de mesure	Distance d'impact : 1 à 6 m sur verre, 2 à 4 m sur bois, 0 à 1 m sur mur
Autonomie	Sans objet (alimenté)
Compatibilité	Boîtiers HWgroup Perseus et STE2 PLUS, toute entrée contact sec (Poseidon2, Damocles2)
Connecteur	Bornier à vis
Sorties	Alarme NC 100 mA / 30 V DC (2 s), autoprotection NC 200 mA / 24 V DC
Boîtier	ABS, 77 × 36 × 20 mm

Aucune (filaire)
IP20 à IP40 (intérieur)

Quantité

Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.

Tarif professionnel sur devisRéponse sous 24 h ouvrées
Délai moyenEn stock, livraison sous 48/72 h
Conseil technique avant-venteChoix du matériel, protocoles et intégration
Tarif selon les quantitésIndiquez vos volumes dans la demande

Fiche technique PDF Un conseiller : 01 34 91 90 20

Le SS14-v2 distribué par HWgroup est un détecteur de chocs et de vibrations qui signale une tentative d'effraction par un contact sec. Fixé sur une vitre, une porte, un coffret ou une baie, il réagit aux coups et aux vibrations fortes avant même que l'accès soit forcé.

Il complète un contact d'ouverture ou un détecteur de mouvement dans les locaux techniques, salles serveurs et sites isolés. Sa sortie se raccorde à l'entrée numérique d'un boîtier de supervision, ce qui permet de recevoir l'alerte par e-mail, SMS ou SNMP sans installer une centrale d'alarme dédiée.

Points forts du SS14-v2

Détection des chocs et vibrations fortes sur verre, bois, métal ou maçonnerie
Distance d'impact détectée de 1 à 6 m sur verre, 2 à 4 m sur bois, jusqu'à 1 m sur mur
Sortie alarme NC de 100 mA sous 30 V DC max, maintenue 2 s, résistance 0,5 ohm max
Contact d'autoprotection NC (200 mA / 24 V DC) contre l'ouverture et l'arrachement
Sensibilité réglable par potentiomètre et LED d'alarme pour les essais
Alimentation 9 à 15 V DC, 9 mA en veille et 21 mA max à 13,8 V
Protection contre les perturbations radio de 30 V/m (20 MHz à 2 GHz)
Boîtier ABS compact de 77 × 36 × 20 mm, fixation par vis ou adhésif double face

Applications en bâtiment et sur site technique

Baies et armoires de salle serveur : alerte en cas de choc ou de tentative de forçage d'une porte de baie
Locaux techniques et TGBT : protection d'une porte ou d'une vitre donnant sur l'extérieur
Shelters télécoms et sites distants : détection d'effraction remontée par un boîtier LTE ou NB-IoT
Bâtiments publics et enseignement : protection de vitrines, coffres ou armoires sensibles
Industrie : surveillance d'un coffret de commande ou d'un local de stockage isolé

Intégration et compatibilité

Le SS14-v2 délivre une information tout ou rien sur contact normalement fermé. HWgroup le référence pour les entrées numériques (DI) des boîtiers Perseus et STE2 PLUS, et il se câble sur toute autre entrée contact sec, par exemple celles des Poseidon2 ou Damocles2. Il se raccorde aussi à un module d'entrées GTB, un automate ou une centrale d'intrusion. Le contact d'autoprotection peut être câblé sur une seconde entrée pour signaler l'ouverture du capot.

Une fois câblé, l'état du détecteur est disponible dans l'interface du boîtier et ses protocoles (SNMP, Modbus TCP, XML, e-mail selon le modèle) ou dans le portail SensDesk. Voir aussi nos capteurs de vibration et d'inclinaison et nos boîtiers de supervision IP.

Caractéristiques techniques

Référence	600758 (Vibration detector SS14-v2)
Fonction	Détection de chocs et de vibrations (anti-effraction)
Sortie alarme	Contact NC, 100 mA / 30 V DC max, résistance 0,5 ohm max, durée 2 s
Sortie autoprotection	Contact mécanique NC, 200 mA / 24 V DC
Contact REED	Pour aimant externe
Distance d'impact détectée	Verre : 1 à 6 m ; bois : 2 à 4 m ; mur : 0 à 1 m
Réglage	Potentiomètre de sensibilité, LED d'alarme
Alimentation	13,8 V DC nominal (9 à 15 V DC)
Consommation	9 mA en veille, 21 mA max à 13,8 V
Immunité radio	30 V/m de 20 MHz à 2 000 MHz
Température de fonctionnement	-20 à +50 °C
Indice de protection	IP30
Boîtier	ABS, 77 × 36 × 20 mm
Raccordement	Bornier à vis
Fixation	Vis, ou adhésif double face sur vitrage
Garantie	24 mois

Critères de sélection

Connectivité radio: Aucune (filaire)
Grandeur mesurée: Vibration / inclinaison
Usage: Salle serveur / datacenter, Sécurité des locaux
Alimentation: Très basse tension DC (5 à 60 V)
Indice de protection: IP20 à IP40 (intérieur)
Type de montage: Mural, Adhésif
Entrées et sorties: Sortie TOR / transistor
Plage de mesure: Distance d'impact : 1 à 6 m sur verre, 2 à 4 m sur bois, 0 à 1 m sur mur
Autonomie: Sans objet (alimenté)
Compatibilité: Boîtiers HWgroup Perseus et STE2 PLUS, toute entrée contact sec (Poseidon2, Damocles2)
Connecteur: Bornier à vis
Sorties: Alarme NC 100 mA / 30 V DC (2 s), autoprotection NC 200 mA / 24 V DC
Boîtier: ABS, 77 × 36 × 20 mm

Contenu et accessoires compatibles

Le détecteur s'alimente en 12 V DC, par la sortie auxiliaire du boîtier de supervision ou par un adaptateur secteur. Pour couvrir aussi l'ouverture d'une porte ou une présence dans le local, associez-le à un contact de porte ou à un détecteur de mouvement PIR.

Documentation

Fiche technique HWgroup SS14-v2PDFOuvrir

Toutes les documentations HWgroup

Questions fréquentes

Comment régler la sensibilité du SS14-v2 ?

Après la mise sous tension, attendez quelques secondes la fin de la calibration (LED clignotante), puis frappez la surface à la distance voulue. Si la LED ne reste pas allumée 2 s, tournez le potentiomètre vers + pour augmenter la sensibilité. Un bref flash indique un choc perçu mais insuffisant pour déclencher l'alarme.

Sur quelles surfaces peut-on le poser ?

Sur vitrage, menuiserie bois, porte métallique, coffret ou mur. La distance de détection dépend du support : jusqu'à 6 m sur verre, 4 m sur bois et 1 m sur un mur. Sur une vitre, la fixation se fait à l'adhésif double face.

Le SS14-v2 est-il compatible avec les boîtiers HWgroup ?

Oui, HWgroup le référence notamment pour les boîtiers Perseus et STE2 PLUS. Sa sortie NC se câble sur une entrée DI ; prévoyez simplement une alimentation 9 à 15 V DC pour le détecteur.

Quelle différence avec un détecteur de mouvement ?

Le détecteur de mouvement PIR réagit à une présence humaine dans le volume du local. Le SS14-v2 réagit aux chocs sur la paroi ou l'objet protégé, donc avant l'entrée de l'intrus. Les deux se complètent.

Quelle différence avec l'ancien SS14 ?

Le SS14-v2 remplace le SS14 au catalogue HWgroup. Sa sortie alarme accepte 100 mA au lieu de 40 mA, et sa plage d'alimentation est donnée de 9 à 15 V DC.

À propos de HWgroup

HWgroup est un fabricant tchèque d'équipements de supervision à distance, fondé en 2003 à Prague, où l'ensemble de ses produits matériels et logiciels est développé et fabriqué. Ses boîtiers IP, sondes et détecteurs surveillent température, humidité, fuites d'eau, énergie et contacts secs dans les salles serveurs, les locaux techniques et les sites industriels.

Voir toute la gamme HWgroup

Demander un devis pour le SS14-v2

Indiquez les éléments à protéger et le boîtier de supervision en place : nous vous répondons sous 24 h ouvrées avec un conseil sur le positionnement et le câblage. Les tarifs dépendent des quantités, ajoutez le SS14-v2 à votre sélection pour une demande groupée.
