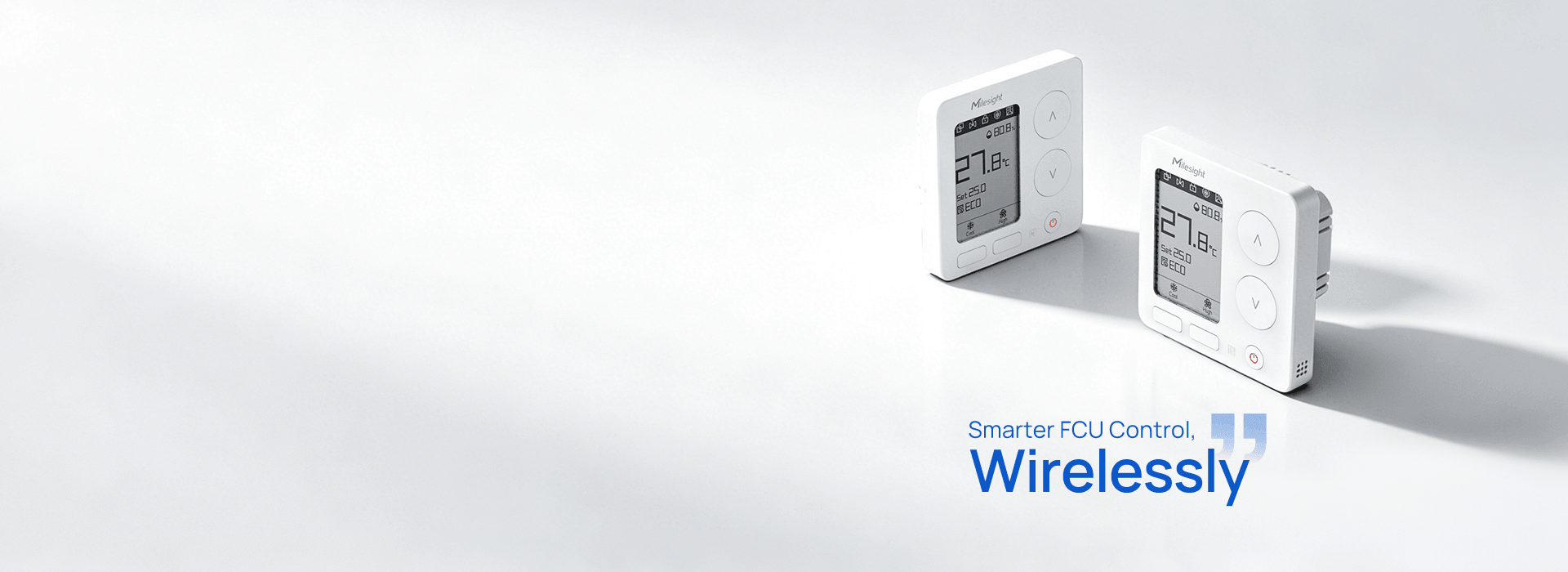

Milesight WT303 / WT304 - Thermostat LoRaWAN pour ventilo-convecteur
- Thermostat LoRaWAN classe C EU868 et Milesight D2D, compatible BACnet via passerelle Milesight
- Ventilo-convecteurs 2 et 4 tubes : WT303 en 3 vitesses et vannes TOR, WT304 en 0-10 V et ventilateurs EC
- Consigne 5 à 35 °C, modes chaud, froid, ventilation, 8 plans de 16 horaires
- Entrées sonde NTC 10 kΩ et contact sec, relais 4 A résistif
- Alimentation 100 à 240 V AC, moins de 2 W, écran e-ink 2,7 pouces, IP20
| Connectivité radio | LoRaWAN |
|---|---|
| Grandeur mesurée | Humidité, Température |
| Usage | Confort thermique / CVC, GTB / intégration BMS |
| Alimentation | Secteur 100-240 V AC |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Panneau / encastré |
| Entrées et sorties | Entrée TOR / contact sec, Sortie analogique, Sortie relais |
| Plage de mesure | Température : -20 à +60 °C, Humidité : 0 à 100 %HR |
| Précision | Température : ±0,5 °C (0 à 60 °C), Humidité : ±2 %HR typique |
| Autonomie | Sans objet (alimenté) |
| Bande de fréquences | 868 MHz (EU868) |
| Affichage | Écran e-ink noir et blanc 2,7 pouces, 5 boutons |
| Pouvoir de coupure | Relais vanne et ventilateur : 4 A résistif, 3 A inductif |
| Raccordement | Bornier AWG 14 à 26 |
| Modèle | WT303, WT304 (0-10 V) |
- LoRaWAN
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : 24/48 h si en stock, sinon environ 4 semaines
- Conseil technique avant-vente
- Tarifs selon les quantités
Le Milesight WT303 / WT304 est un thermostat LoRaWAN pour ventilo-convecteur (FCU, fan coil unit) 2 tubes ou 4 tubes. Il commande directement le ventilateur et les vannes de l'unité, mesure la température et l'humidité de la pièce et affiche l'état du local sur un écran e-ink de 2,7 pouces. Le WT303 couvre les installations à ventilateur 3 vitesses et vannes tout ou rien, le WT304 ajoute la commande 0-10 V des vannes proportionnelles et des ventilateurs EC.
Pour l'intégrateur GTB, le bureau d'études ou l'exploitant d'hôtel, il remplace un thermostat filaire sans tirer de bus de communication : la liaison radio LoRaWAN classe C remonte mesures et états à la supervision et reçoit consignes et plans horaires sans attendre un réveil périodique. Plans horaires, détection de fenêtre ouverte et entrée carte de chambre limitent le fonctionnement aux périodes d'occupation.
Points forts du WT303 / WT304
- Compatible ventilo-convecteurs 2 tubes et 4 tubes, ventilateur 3 vitesses ou EC
- WT303 : vannes motorisées tout ou rien 2 fils ou 3 fils ; WT304 : vannes proportionnelles 0-10 V
- Relais vanne et ventilateur 4 A résistif, 3 A inductif
- Consigne de 5 à 35 °C, modes chauffage, refroidissement, ventilation, vitesse basse, moyenne, haute ou auto
- Capteur interne : -20 à +60 °C à ±0,5 °C, 0 à 100 %HR à ±2 %HR typique
- 8 plans de 16 horaires, hors gel, fenêtre ouverte, temporisation du ventilateur, déshumidification
- Entrée NTC 10 kΩ 3950 et entrée contact sec pour carte de chambre ou contact de fenêtre
Applications en bâtiment et sur site technique
- Hôtellerie : coupure du ventilo-convecteur à la sortie du client grâce à l'interrupteur à carte, relance avant l'arrivée.
- Bureaux et plateaux tertiaires : plans horaires par zone et pilotage centralisé depuis la GTB, sans câblage de bus en faux plafond.
- Enseignement et collectivités : réduction en dehors des heures d'occupation et suivi de l'humidité des salles.
Intégration et compatibilité
Le WT303 / WT304 communique en LoRaWAN classe C (OTAA ou ABP) avec les passerelles et serveurs réseau LoRaWAN standard. Via les passerelles Milesight, il s'intègre à une GTB BACnet ; il est aussi compatible avec Milesight Development Platform. Le protocole Milesight D2D lui permet de recevoir directement les mesures ou événements d'autres capteurs Milesight, par exemple un détecteur de présence ou de fenêtre, sans passer par la passerelle.
La régulation peut s'appuyer sur le capteur intégré, une sonde NTC externe, un capteur Milesight ou une valeur transmise par le serveur réseau. Configuration par NFC ou trame descendante, envoi groupé en multicast et mise à jour FUOTA.
Voir aussi nos thermostats d'ambiance connectés, les contrôleurs CVC et les passerelles BACnet, ainsi que la gamme Milesight.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| WT303-868M | Ventilateur 3 vitesses ; vanne tout ou rien 2 fils ou 3 fils (2 tubes), 2 fils (4 tubes) | Ventilo-convecteurs classiques à moteur 3 vitesses et vannes TOR |
| WT304-868M | Sorties 0-10 V : vannes proportionnelles, ventilateurs EC ; combinaisons avec vannes TOR 2 ou 3 fils | Ventilo-convecteurs à moteur EC ou vannes modulantes, régulation plus fine |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Compatibilité WT303 | 2 tubes : ventilateur 3 vitesses, vanne TOR 2 fils ou 3 fils ; 4 tubes : ventilateur 3 vitesses, vannes TOR 2 fils |
| Compatibilité WT304 | 2 tubes : 3 vitesses et vanne 0-10 V, ou ventilateur EC 0-10 V et vanne TOR 2 ou 3 fils ou 0-10 V ; 4 tubes : 3 vitesses et vannes 0-10 V, ou ventilateur EC et vannes TOR 2 fils |
| Relais vanne et ventilateur | 4 A résistif, 3 A inductif (charges capacitives non prises en charge) |
| Plage de consigne | 5 à 35 °C |
| Modes | Chauffage, refroidissement, ventilation ; ventilateur bas, moyen, haut, auto |
| Entrées | 1 NTC 10 kΩ ±1 % 3950, 1 contact sec (carte, contact magnétique) |
| Température | -20 à +60 °C ; ±0,5 °C (0 à 60 °C), ±1 °C (-20 à 0 °C) ; résolution 0,1 °C |
| Humidité | 0 à 100 %HR ; ±2 %HR typique, ±5 %HR maximum ; résolution 0,1 %HR |
| Protocole radio | LoRaWAN classe C (OTAA, ABP), Milesight D2D, antennes internes |
| Fréquence et puissance | EU868, 16 dBm |
| Sensibilité | -137 dBm |
| Affichage | Écran e-ink noir et blanc 2,7 pouces |
| Boutons | 5 : marche et arrêt, consigne plus et moins, mode, vitesse ventilateur |
| USB | USB-C pour la console |
| Alimentation | 100 à 240 V AC, 50 à 60 Hz |
| Consommation | Moins de 2 W hors charges |
| Température de fonctionnement | -20 à +60 °C (écran e-ink : 0 à 40 °C) |
| Humidité de fonctionnement | 0 à 95 %HR sans condensation |
| Indice de protection | IP20 |
| Boîtier | PC et ABS UL94 V0, blanc |
| Dimensions | 86 x 86 x 42 mm |
| Raccordement | AWG 14 à 26 |
| Montage | Boîtier carré 86 mm ou rond européen 60 mm ; 118 ou 120 mm avec plaque murale optionnelle |
| Certifications | CE, FCC |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Grandeur mesurée
- Température, Humidité
- Usage
- GTB / intégration BMS, Confort thermique / CVC
- Alimentation
- Secteur 100-240 V AC
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Panneau / encastré
- Entrées et sorties
- Entrée TOR / contact sec, Sortie relais, Sortie analogique
- Plage de mesure
- Température : -20 à +60 °C, Humidité : 0 à 100 %HR
- Précision
- Température : ±0,5 °C (0 à 60 °C), Humidité : ±2 %HR typique
- Autonomie
- Sans objet (alimenté)
- Bande de fréquences
- 868 MHz (EU868)
- Affichage
- Écran e-ink noir et blanc 2,7 pouces, 5 boutons
- Pouvoir de coupure
- Relais vanne et ventilateur : 4 A résistif, 3 A inductif
- Raccordement
- Bornier AWG 14 à 26
- Modèle
- WT303, WT304 (0-10 V)
Contenu et accessoires compatibles
Le colis comprend le thermostat, deux vis de fixation M4 x 25, un câble de signal 2 broches, une vis antivol M2 x 4, un guide rapide et une carte de garantie. En option : la sonde de température NTC pour une mesure déportée et le kit de plaque murale pour les boîtiers 118 ou 120 mm.
Documentation
Questions fréquentes
Quelle est la différence entre le WT303 et le WT304 ?
Le WT303 pilote un ventilateur 3 vitesses et des vannes motorisées tout ou rien (2 fils ou 3 fils en 2 tubes, 2 fils en 4 tubes). Le WT304 ajoute des sorties 0-10 V : il commande des vannes proportionnelles et des ventilateurs EC (à commutation électronique), en 2 tubes comme en 4 tubes.
Le thermostat est-il compatible avec une GTB BACnet ?
Oui, via les passerelles LoRaWAN Milesight qui exposent le WT303 et le WT304 en BACnet. Le thermostat fonctionne aussi avec les passerelles et serveurs réseau LoRaWAN standard et avec Milesight Development Platform.
Peut-il réguler sur une autre mesure que son capteur interne ?
Oui. Il peut utiliser son capteur interne de température et d'humidité, une sonde NTC 10 kΩ externe, les données d'un capteur Milesight reçues en D2D ou une valeur envoyée par le serveur réseau.
Comment gérer une chambre d'hôtel avec carte ?
L'entrée contact sec accepte un interrupteur à carte ou un contact de fenêtre. Associée à la détection de fenêtre ouverte et aux plans horaires, elle permet de couper ou de réduire le ventilo-convecteur lorsque la chambre est vide ou la fenêtre ouverte.
Comment s'installe le WT303 ou le WT304 ?
Il se monte sur un boîtier d'encastrement carré 86 mm ou rond européen 60 mm, et sur boîtier 118 ou 120 mm avec la plaque murale optionnelle. Il s'alimente en 100 à 240 V AC et se câble avec des conducteurs AWG 14 à 26.
