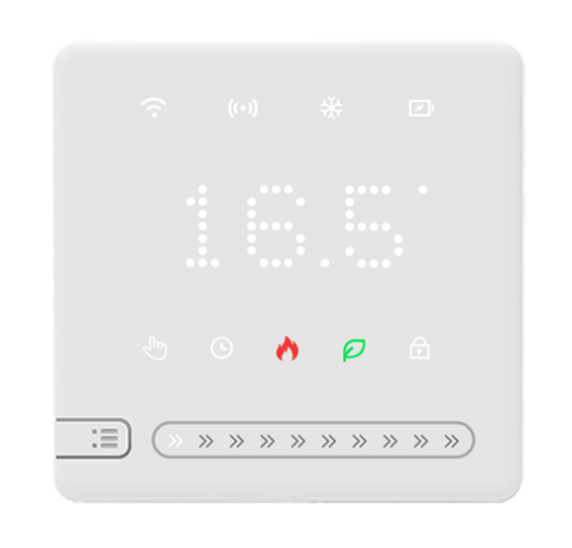

Réf. ThermostatDragino Thermostat1 - Thermostat d'ambiance LoRaWAN pour CVC 24 V AC
- Thermostat LoRaWAN classe C : consigne, mode et programmation pilotables à distance
- Pour systèmes CVC 24 V AC : 1H/1C, 2H/2C, pompe à chaleur jusqu’à 4 étages chaud et 2 froid
- Alimentation 18 à 30 V AC par le transformateur du système, plage de consigne 5 à 35 °C

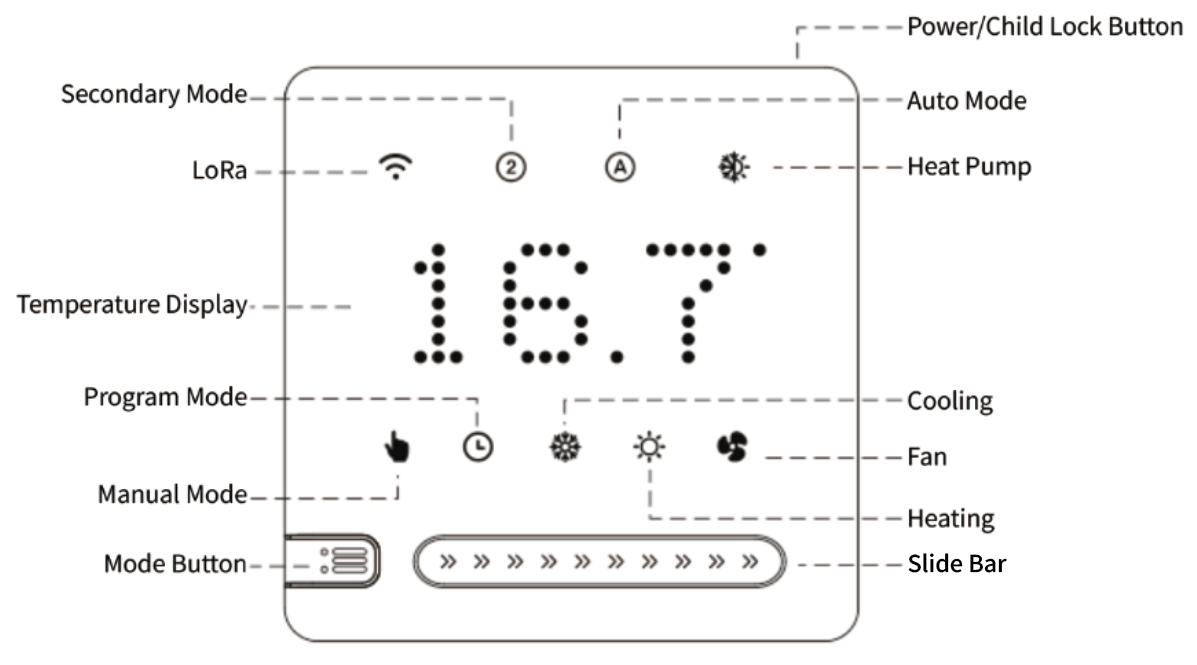

- Façade 104 x 104 x 20 mm avec boutons, curseur de réglage et verrouillage enfant
- Sonde d’ambiance déportée LHT52-TH en option
| Connectivité radio | LoRaWAN |
|---|---|
| Grandeur mesurée | Température |
| Usage | Confort thermique / CVC, GTB / intégration BMS |
| Type de montage | Mural |
| Bande de fréquences | 915 MHz (US915 / AU915) |
| Plage de mesure | 5 à 35 °C (41 à 95 °F, plage de consigne) |
| Précision | Réglage et affichage par pas de 0,5 °F |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Dragino LHT52-TH (sonde d’ambiance déportée) |
| Connecteur | Bornier à vis 24+, 24-, RC, C, RH, Y1, Y2, G, W1, W2, O/B, S |
| Systèmes CVC | 1H/1C, 2H/2C, pompe à chaleur 3H/2C et 4H/2C, chaudière ou plancher chauffant |
- LoRaWAN
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : 24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-vente
- Tarifs selon les quantités
Le thermostat LoRaWAN Dragino Thermostat1 régule les systèmes de chauffage, de climatisation et de pompe à chaleur alimentés en 24 V AC, avec un réglage local sur la façade et un pilotage complet à distance via le réseau LoRaWAN. Il remplace un thermostat filaire classique sans tirer de bus de communication.
Il vise les bâtiments tertiaires, campus, hôtels et commerces multi-sites équipés d'unités CVC à commande 24 V AC, fréquentes sur les équipements de conception nord-américaine (rooftops, pompes à chaleur air-air). Le constructeur le destine au marché nord-américain et le commercialise en bande US915 : vérifiez avec nous la compatibilité radio de votre projet avant commande.
Points forts du Thermostat1
- Compatible CVC 24 V AC : 1H/1C, 2H/2C, pompe à chaleur 3H/2C et 4H/2C, chaudière ou plancher chauffant avec centrale de traitement d'air
- LoRaWAN classe C, activation OTAA, commande descendante à tout moment
- Plage de consigne 41 à 95 °F (5 à 35 °C), précision de réglage et d'affichage 0,5 °F
- Modes manuel et programmé : 4 plages pour la semaine, le week-end et les congés
- Pilotage du ventilateur (bas, moyen, haut, auto), calibration de la température de -5 à +5 °F, temporisation du compresseur
- Sonde d'ambiance déportée LHT52-TH en option
- Journalisation horodatée et renvoi des données après une perte de réseau
Applications en bâtiment et sur site technique
- Tertiaire et bureaux : abaissement de consigne programmé hors occupation et ajustement à distance par l'exploitant.
- Hôtellerie : réglage des chambres et locaux communs depuis une supervision centrale.
- Commerce multi-sites : harmonisation des consignes de chauffage et de climatisation sur l'ensemble du parc.
- Enseignement et santé : suivi des températures d'ambiance et limitation des dérives de réglage grâce au verrouillage enfant.
Intégration et compatibilité
Le Thermostat1 se déclare sur les serveurs réseau usuels (The Things Network V3, ChirpStack, Loriot...) en classe C, via une passerelle LoRaWAN de bande compatible. Dragino fournit le décodeur de trames : température ambiante, consignes chaud et froid en °F et °C, mode et état des fonctions.
Les réglages se font sur la façade (mode avancé), par liaison descendante ou depuis la plateforme IoT. Côté GTB, les données et commandes passent par le serveur IoT puis en Modbus, BACnet ou MQTT selon votre middleware. Comparez avec nos autres thermostats d'ambiance et contrôleurs CVC, ou la gamme Dragino.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Fonction | Thermostat d'ambiance communicant pour CVC 24 V AC |
| Réseau | LoRaWAN classe C, activation OTAA |
| Bande commercialisée | US915 |
| Alimentation | 18 à 30 V AC, 60 Hz (transformateur du système CVC) |
| Systèmes compatibles | 1H/1C, 2H/2C, pompe à chaleur 3H/2C et 4H/2C, chaudière ou plancher chauffant avec CTA |
| Bornes | 24+, 24-, RC, C, RH, Y1, Y2, G, W1, W2, O/B, S |
| Plage de consigne | 41 à 95 °F (5 à 35 °C) |
| Précision de réglage et d'affichage | 0,5 °F |
| Température de fonctionnement | 32 à 122 °F (0 à 50 °C) |
| Température de transport | 14 à 140 °F (-10 à 60 °C) |
| Dimensions | 104 x 104 x 20 mm |
| Montage | Mural |
| Intervalle d'envoi par défaut | 1 heure, réglable |
| Emballage | 120 x 110 x 45 mm, 200 g |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Grandeur mesurée
- Température
- Usage
- GTB / intégration BMS, Confort thermique / CVC
- Type de montage
- Mural
- Bande de fréquences
- 915 MHz (US915 / AU915)
- Plage de mesure
- 5 à 35 °C (41 à 95 °F, plage de consigne)
- Précision
- Réglage et affichage par pas de 0,5 °F
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Dragino LHT52-TH (sonde d'ambiance déportée)
- Connecteur
- Bornier à vis 24+, 24-, RC, C, RH, Y1, Y2, G, W1, W2, O/B, S
- Systèmes CVC
- 1H/1C, 2H/2C, pompe à chaleur 3H/2C et 4H/2C, chaudière ou plancher chauffant
Contenu et accessoires compatibles
Livré seul (Thermostat1). La sonde d'ambiance déportée LHT52-TH est vendue séparément. Une passerelle LoRaWAN et un serveur réseau sont nécessaires.
Documentation
Questions fréquentes
Le Thermostat1 fonctionne-t-il sur un réseau LoRaWAN européen (EU868) ?
Le constructeur conçoit le Thermostat1 pour le marché nord-américain et le référence en bande US915. Le manuel précise que chaque bande utilise un firmware dédié. Pour un déploiement en France sur un réseau EU868, contactez-nous avant commande pour confirmer la disponibilité d'une version adaptée.
Avec quels systèmes de chauffage et de climatisation est-il compatible ?
Avec les systèmes CVC 24 V AC : chauffage et froid conventionnels en 1H/1C ou 2H/2C, pompes à chaleur en 3H/2C ou 4H/2C (vanne d'inversion O/B), et chaudières ou planchers chauffants associés à une centrale de traitement d'air. Il ne pilote pas directement des radiateurs électriques sur secteur.
Peut-on mesurer la température ailleurs que sur le thermostat ?
Oui. Le Thermostat1 peut utiliser une sonde LoRaWAN Dragino LHT52-TH comme capteur d'ambiance déporté, appairée par un code de correspondance. La sonde est vendue séparément.
Comment se fait la commande à distance ?
Le Thermostat1 fonctionne en classe C : il reçoit à tout moment les liaisons descendantes du serveur LoRaWAN. On peut ainsi modifier la consigne chaud ou froid, le mode, la vitesse de ventilation, le verrouillage enfant ou les plages horaires programmées (semaine, week-end, congés).
À propos de Dragino
Dragino est un fabricant d'équipements IoT, basé sur les protocoles LoRaWAN, LTE-M et NB-IoT. Passerelles, détecteurs et capteurs pour tous vos projets.
Voir toute la gamme DraginoDemander un devis pour le Thermostat1
Décrivez votre installation CVC et le réseau LoRaWAN prévu : nous vous répondons sous 24 h ouvrées avec un avis sur la compatibilité électrique et radio. Les tarifs sont établis selon les quantités.
