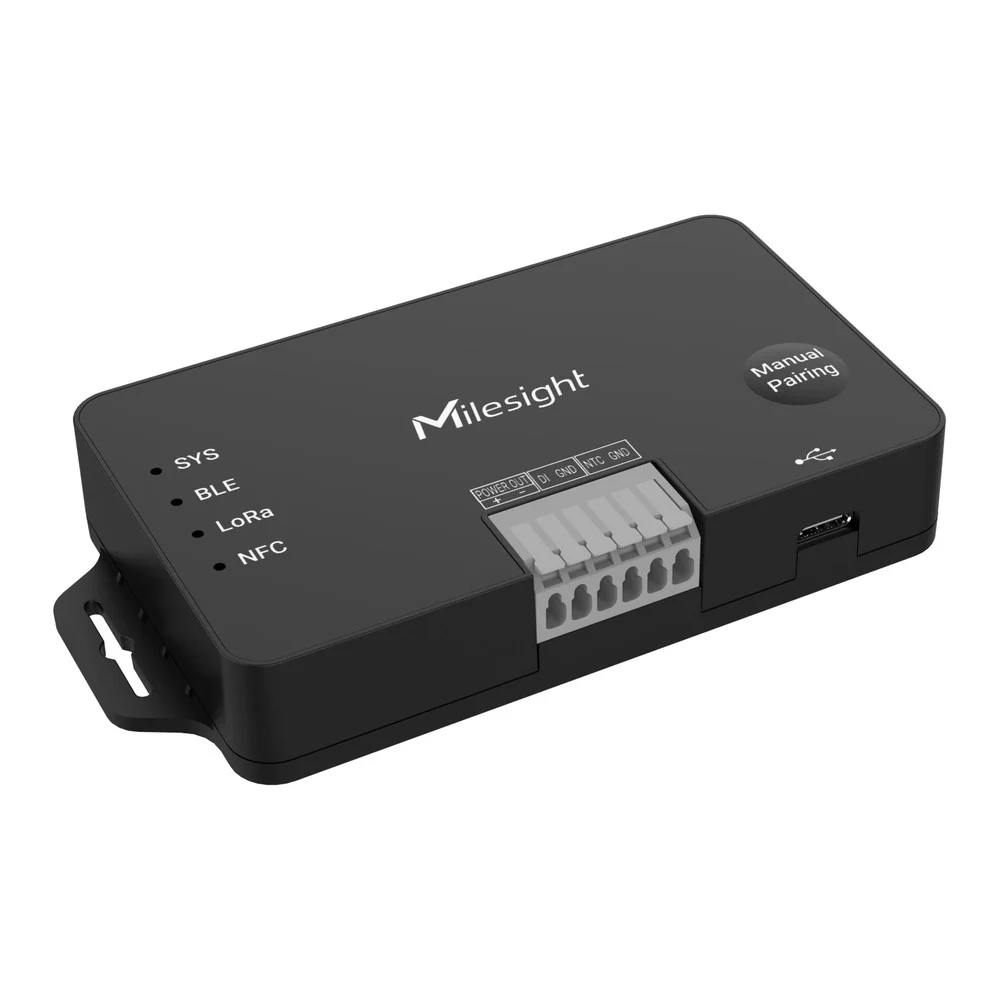

Réf. UC711-868MMilesight UC711 - Contrôleur CVC LoRaWAN pour PTAC et pompes à chaleur
- Contrôleur CVC LoRaWAN classe C EU868, compatible BACnet via passerelle Milesight
- PTAC, pompes à chaleur et systèmes chaudière plus climatiseur commandés en 24 V AC
- Bornes RC, C, Y1, W1, O/B, GL, GM, GH, relais 24 V AC 1 A maximum
- Jumelage Bluetooth avec le thermostat sans fil WT401, configuration NFC
- Alimentation 24 V AC ou USB-C, IP30, 120 x 60 x 20,5 mm
| Connectivité radio | Bluetooth LE, LoRaWAN |
|---|---|
| Interfaces et bus de terrain | USB |
| Usage | Confort thermique / CVC, GTB / intégration BMS |
| Alimentation | USB |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Adhésif, Mural |
| Entrées et sorties | Sortie relais |
| Autonomie | Sans objet (alimenté) |
| Bande de fréquences | 868 MHz (EU868) |
| Compatibilité | Milesight WT401, passerelles LoRaWAN Milesight, équipements CVC 24 V AC (PTAC, pompes à chaleur, chaudière et climatiseur) |
| Bornier | RC, C, Y1, W1, O/B, GM, GL, GH |
| Pouvoir de coupure | Relais 24 V AC, 1 A maximum |
- LoRaWAN
- Bluetooth LE
- USB
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 4 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Milesight UC711 est un contrôleur CVC LoRaWAN qui pilote les équipements de chauffage et de climatisation commandés en 24 V AC : climatiseurs monoblocs PTAC (packaged terminal air conditioner), pompes à chaleur et systèmes conventionnels chaudière plus climatiseur. Il se loge dans ou près de l'équipement, reprend les bornes du thermostat d'origine et reçoit ses consignes de la GTB ou d'un thermostat Milesight WT401 jumelé en Bluetooth.
Pour l'exploitant hôtelier, le gestionnaire de résidence ou l'intégrateur, il évite de tirer un câble de commande entre le thermostat et l'équipement. La liaison LoRaWAN classe C remonte l'état de chaque unité et transmet consignes et modes sans délai, ce qui permet une gestion centralisée de dizaines de chambres ou de logements depuis la supervision.
Points forts du UC711
- Compatible PTAC (2 étages chaud, 1 froid), pompes à chaleur (2 étages chaud, 1 froid) et systèmes chaudière plus climatiseur (1 chaud, 1 froid)
- Bornes RC, C, Y1, W1, O/B, GL, GM, GH : ventilateur 3 vitesses et vanne d'inversion de pompe à chaleur
- Relais 24 V AC, 150 mA typique, 1 A maximum
- Consigne de 5 à 35 °C, modes chaud, froid, auto ; ventilation basse, moyenne, haute, auto, circulation
- Jumelage Bluetooth avec le thermostat sans fil WT401, à 10 m maximum
- LoRaWAN classe C, EU868, 16 dBm, sensibilité -137 dBm, multicast et FUOTA
- Hors gel, temporisation du ventilateur, horloge sauvegardée 72 h sans alimentation
- Boîtier compact 120 x 60 x 20,5 mm, IP30, fixation par vis ou adhésif 3M
Applications en bâtiment et sur site technique
- Hôtellerie : rénovation des chambres équipées de PTAC avec un thermostat WT401 sans fil et une gestion centralisée par étage ou par bâtiment.
- Résidences de services et logements gérés : pilotage à distance des pompes à chaleur 24 V AC et coupure des logements inoccupés.
- Petits locaux tertiaires et commerces : contrôle de systèmes chaudière plus climatiseur ou de pompes à chaleur commandés en 24 V AC, sans recâbler de bus de communication.
Intégration et compatibilité
Le UC711 communique en LoRaWAN classe C (OTAA ou ABP, versions 1.0.2 et 1.0.3) avec les passerelles et serveurs réseau LoRaWAN standard. Via les passerelles LoRaWAN Milesight, il s'intègre à une GTB BACnet ; il est également compatible avec Milesight Development Platform. Milesight publie le décodeur et l'encodeur des trames sur son dépôt GitHub.
La configuration se fait avec l'application Milesight ToolBox par NFC ou Bluetooth 5.3, ou à distance par trame descendante ; le multicast permet d'envoyer un même ordre à tout un groupe de contrôleurs. Avant la pose, vérifiez que l'équipement fournit 24 V AC entre RC et C et identifiez chaque fil par son repère, selon le schéma PTAC, pompe à chaleur ou système conventionnel du guide utilisateur.
Voir aussi nos contrôleurs CVC, nos thermostats d'ambiance et la gamme Milesight.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Compatibilité | PTAC (2H/1C), climatiseur et chaudière ou générateur d'air chaud (1H/1C), pompe à chaleur (2H/1C, avec ou sans appoint) |
| Bornes | RC, C, Y1, W1, O/B, GM, GL, GH |
| Relais | 24 V AC, 150 mA typique, 1 A maximum |
| Plage de consigne | 5 à 35 °C |
| Modes | Chaud, froid, auto ; ventilation basse, moyenne, haute, auto, circulation |
| Fonctions disponibles | Hors gel, temporisation du ventilateur, multicast, FUOTA |
| Entrées (en développement) | 1 entrée sonde NTC, 1 entrée contact sec pour interrupteur à carte ou contact magnétique |
| Protocole radio | LoRaWAN classe C (OTAA, ABP), antenne interne |
| Fréquence et puissance | EU868, 16 dBm |
| Sensibilité | -137 dBm |
| Liaison thermostat | Bluetooth avec le Milesight WT401, 10 m maximum |
| Configuration | Application mobile par NFC ou Bluetooth 5.3, trame descendante |
| Voyants et boutons | Voyants SYS, BLE, LoRa, NFC ; bouton reset, bouton de jumelage |
| USB | USB-C pour l'alimentation et la console |
| Alimentation | 24 V AC par bornes RC et C (150 mA typique, 1 A maximum) ; 5 V DC par USB-C |
| Horloge | RTC sauvegardée 72 h sans alimentation |
| Température de fonctionnement | -20 à +60 °C |
| Humidité de fonctionnement | 0 à 95 %HR sans condensation |
| Indice de protection | IP30 |
| Boîtier | ABS UL94 V2, noir |
| Dimensions | 120 x 60 x 20,5 mm |
| Montage | Vis murales ou adhésif 3M |
Critères de sélection
- Connectivité radio
- LoRaWAN, Bluetooth LE
- Interfaces et bus de terrain
- USB
- Usage
- GTB / intégration BMS, Confort thermique / CVC
- Alimentation
- USB
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Adhésif
- Entrées et sorties
- Sortie relais
- Autonomie
- Sans objet (alimenté)
- Bande de fréquences
- 868 MHz (EU868)
- Compatibilité
- Milesight WT401, passerelles LoRaWAN Milesight, équipements CVC 24 V AC (PTAC, pompes à chaleur, chaudière et climatiseur)
- Bornier
- RC, C, Y1, W1, O/B, GM, GL, GH
- Pouvoir de coupure
- Relais 24 V AC, 1 A maximum
Contenu et accessoires compatibles
Le colis comprend le contrôleur, un faisceau de câblage, deux jeux de vis de fixation murale, un adhésif 3M, une carte de garantie et un guide rapide. Le thermostat sans fil Milesight WT401 et une passerelle LoRaWAN Milesight complètent l'installation.
Documentation
Questions fréquentes
Le UC711 est-il compatible avec une installation en 230 V ?
Non. Le UC711 se raccorde uniquement sur des équipements commandés en 24 V AC (bornes RC et C). Si le bornier de l'équipement porte les mentions L1 et L2 ou une tension de 110, 120 ou 240 V, il n'est pas compatible. Il ne convient pas non plus aux systèmes millivolts.
Quels équipements peut-il piloter ?
Les climatiseurs monoblocs PTAC jusqu'à 2 étages de chauffage et 1 de froid, les pompes à chaleur avec ou sans appoint, et les systèmes conventionnels chaudière ou générateur d'air chaud plus climatiseur, en 1 étage de chaud et 1 de froid, avec ventilateur 1 à 3 vitesses.
Comment fonctionne-t-il avec le thermostat WT401 ?
Le WT401 se jumelle au UC711 en Bluetooth, à 10 m maximum. L'occupant règle la consigne sur le WT401, le UC711 commande l'équipement et remonte les données en LoRaWAN. Le thermostat, alimenté par piles, se pose où l'on veut sans câble de commande.
Peut-on l'intégrer à une GTB BACnet ?
Oui, via les passerelles LoRaWAN Milesight qui exposent le UC711 en BACnet. Il fonctionne aussi avec les passerelles et serveurs réseau LoRaWAN standard et avec Milesight Development Platform, avec un décodeur publié par Milesight.
Toutes les fonctions sont-elles disponibles aujourd'hui ?
Non. Milesight indique que l'entrée sonde NTC, l'entrée contact sec, les plans horaires locaux, la détection de fenêtre ouverte, les alertes de seuil, le stockage de 1 000 mesures, la liaison PowerBus et le mode D2D sont en cours de développement. Le pilotage CVC, le jumelage WT401, le hors gel et la temporisation du ventilateur sont disponibles.
À propos de Milesight
Milesight conçoit des produits IoT, des caméras de vidéosurveillance et des équipements de trafic intelligents. Sa division IoT réunit capteurs LoRaWAN, passerelles, contrôleurs et routeurs industriels 4G et 5G, pensés pour le bâtiment intelligent, la ville connectée, l'industrie, le commerce et l'agriculture. C'est l'une des gammes les plus étendues de smartbuildings.fr.
Voir toute la gamme MilesightDemander un devis pour le UC711
Précisez le type d'équipement (PTAC, pompe à chaleur, système conventionnel), les repères du bornier et le nombre d'unités : nous vous répondons sous 24 h ouvrées. Nous vérifions avec vous la compatibilité 24 V AC et proposons des tarifs adaptés aux quantités.
