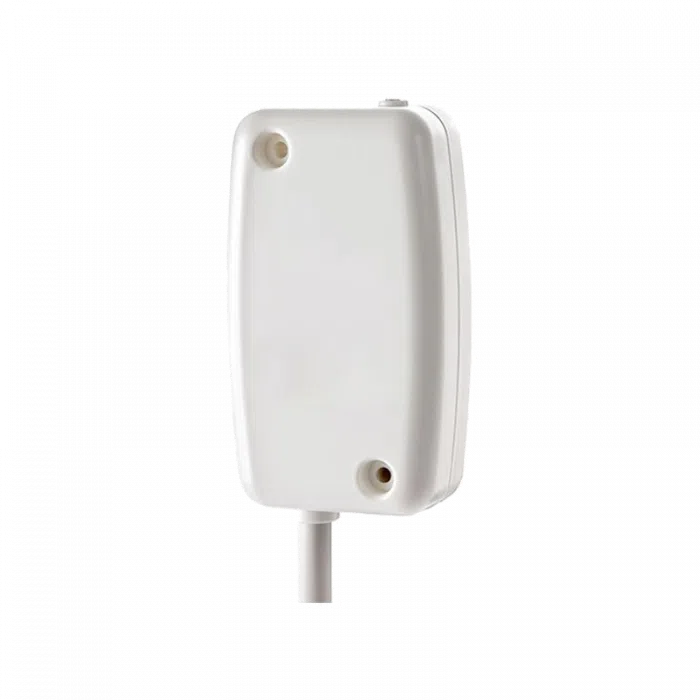

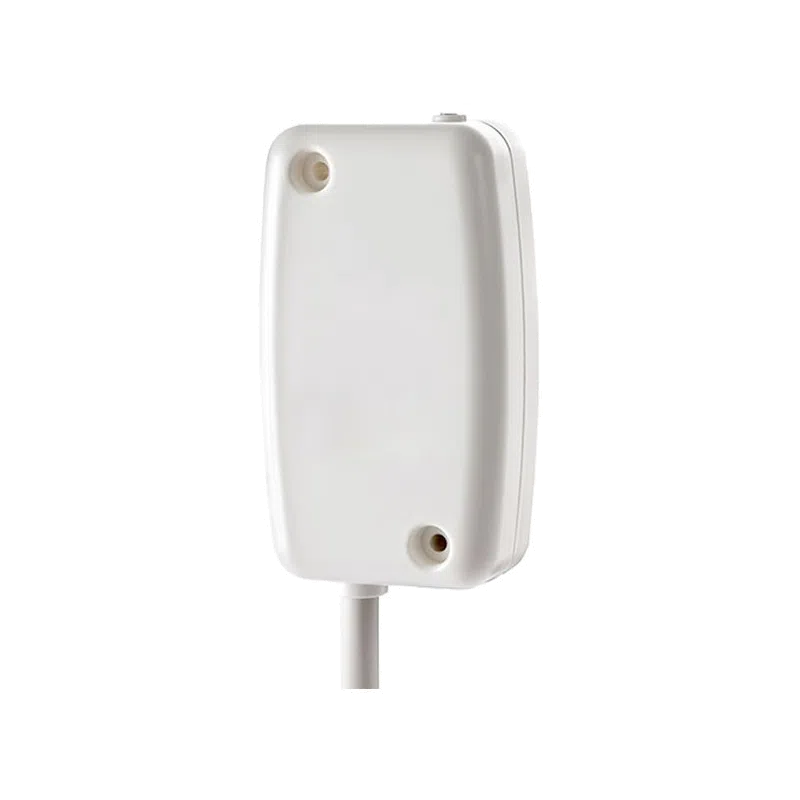

Réf. 50-70-027Watteco Fil Pilote - Contrôleur fil pilote LoRaWAN pour chauffage électrique
- Pilotage des radiateurs électriques par fil pilote 6 ordres via LoRaWAN
- Commande ON/OFF d'un relais externe : chauffe-eau, éclairage, pompe, aérotherme
- LoRaWAN classe C EU868, compression différentielle des données
- Alimentation 230 V AC 50 Hz, protection électrique classe II
- Boîtier IP30 de 76 x 41 x 17 mm, fixation murale
| Connectivité radio | LoRaWAN |
|---|---|
| Usage | Confort thermique / CVC, GTB / intégration BMS |
| Alimentation | Secteur 100-240 V AC |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural |
| Bande de fréquences | 868 MHz (EU868) |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | Radiateurs électriques à fil pilote 6 ordres |
| Raccordement | 3 fils : phase (marron), neutre (bleu), sortie fil pilote (noir) |
- LoRaWAN
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le Watteco Fil Pilote est un contrôleur fil pilote LoRaWAN qui commande à distance tout radiateur électrique compatible avec le fil pilote 6 ordres. Installé dans une boîte de dérivation près du convecteur, il reçoit les consignes par radio et les transmet sur le fil pilote, sans tirer de câble vers un gestionnaire centralisé.
Il s'adresse aux gestionnaires de bâtiments chauffés à l'électricité (bureaux, écoles, logements, salles communales) qui veulent appliquer des plannings, des réduits de nuit ou un hors-gel depuis une plateforme. Il peut aussi piloter un relais externe pour commander un chauffe-eau, un éclairage ou un aérotherme.
Points forts du Fil Pilote
- 6 ordres fil pilote : Confort, Eco, Hors-gel, Arrêt, Confort -1 °C et Confort -2 °C
- Second mode de fonctionnement : commande ON/OFF d'un relais externe (relais Finder 12 A et 16 A testés par Watteco)
- LoRaWAN classe C : l'ordre est appliqué dès réception, sans attendre une émission du module
- Activation OTAA ou ABP, chiffrement AES128, compression différentielle pour les rapports d'état par lots
- Alimentation directe sur le secteur 230 V AC 50 Hz, protection électrique classe II
- Boîtier compact de 76 x 41 x 17 mm, IP30, fixation murale par 2 trous
- Première association après un délai aléatoire de 10 min maximum après une coupure, pour éviter qu'un parc entier se reconnecte en même temps
Applications en bâtiment et sur site technique
- Tertiaire et décret tertiaire : appliquer des plannings de chauffage par zone et un réduit hors occupation sur des bureaux chauffés par convecteurs.
- Enseignement : passer les classes en Eco le soir et en hors-gel pendant les vacances, depuis la supervision.
- Collectivités : piloter le chauffage de salles communales ou de gymnases selon les réservations.
- Logement social et résidences : moduler le chauffage des parties communes et commander les ballons d'eau chaude via un relais.
- Éclairage extérieur : commander un candélabre ou un aérotherme en ON/OFF à travers un relais externe.
Intégration et compatibilité
Le Fil Pilote rejoint un réseau LoRaWAN opéré ou privé à travers les passerelles LoRaWAN du marché. Les ordres sont envoyés en liaison descendante par le serveur d'application ou la GTB ; le module renvoie son état. Watteco fournit des codecs et des guides pour ChirpStack, The Things Network, Kerlink, Multitech ou Node-RED, ainsi qu'un exemple de passerelle BACnet sur Multitech Conduit.
La régulation reste celle du radiateur : le Fil Pilote impose le mode, le thermostat de l'appareil conserve la consigne. Pour mesurer la température ambiante et fermer la boucle, associez-le à un capteur LoRaWAN de la gamme Watteco. Pour commuter un appareil sur prise avec mesure d'énergie, voir plutôt la Smart Plug dans nos interrupteurs et prises connectées.
Installation : le fil marron se raccorde à la phase, le bleu au neutre et le noir à l'entrée fil pilote du radiateur. La terre ne se raccorde pas au module. Watteco déconseille de le placer juste derrière le radiateur, dont la masse métallique dégrade la liaison radio.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Fonction | Actionneur fil pilote 6 ordres et commande de relais ON/OFF |
| Référence | 50-70-027 |
| Protocole | LoRaWAN classe C, activation OTAA ou ABP, AES128 |
| Fréquence | 863 à 870 MHz (EU868) |
| Puissance d'émission | +14 dBm |
| Sensibilité | -140 dBm |
| Ordres fil pilote | Confort, Eco (consigne -4 °C), Hors-gel (+5 °C), Arrêt, Confort -1 °C, Confort -2 °C |
| Commande de relais | ON/OFF, bobine de moins de 40 kOhm ou charge de 50 kOhm en parallèle |
| Période de mesure | 10 min à 24 h, configurable |
| Transmission | Immédiate ou par lot de 30 min à 48 h |
| Alimentation | 230 V AC, 50 Hz |
| Protection électrique | Classe II |
| Interface | LED d'association et de statut, interrupteur magnétique (reset, ON/OFF) |
| Dimensions | 76 x 41 x 17 mm |
| Boîtier | ABS UL94, fixation par vis ou adhésif (non fournis) |
| Indice de protection | IP30, ne pas installer en salle de bains |
| Température de fonctionnement | -20 à +50 °C, 0 à 95 % HR sans condensation |
| Conformité | Directive RED 2014/53/UE, UKCA, RoHS |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Usage
- GTB / intégration BMS, Confort thermique / CVC
- Alimentation
- Secteur 100-240 V AC
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural
- Bande de fréquences
- 868 MHz (EU868)
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- Radiateurs électriques à fil pilote 6 ordres
- Raccordement
- 3 fils : phase (marron), neutre (bleu), sortie fil pilote (noir)
Contenu et accessoires compatibles
- Module Fil Pilote 50-70-027 avec ses 3 fils de raccordement
- Relais et support pour la commande de charges (modèles Finder 12 A et 16 A validés par Watteco)
- Capteurs de température LoRaWAN Watteco pour le suivi du confort
Documentation
Questions fréquentes
Quels radiateurs sont compatibles ?
Tout radiateur électrique doté d'une entrée fil pilote 6 ordres. Le module envoie le mode ; c'est le thermostat du radiateur qui régule autour de sa consigne.
Peut-il commander directement une charge de puissance ?
Non. Le Fil Pilote ne fait pas office de relais de puissance. Pour un chauffe-eau, un éclairage ou une pompe, il commande la bobine d'un relais externe dont le calibre fixe le courant admissible.
Pourquoi une alimentation secteur ?
Le secteur alimente le module et sert à générer le signal fil pilote. Il permet aussi la classe C : le module écoute en permanence et applique un ordre dès qu'il le reçoit.
Où l'installer ?
Dans une boîte de dérivation conforme à la NF C 15-100, à l'abri de l'eau, hors salle de bains. Évitez de le placer directement derrière le radiateur pour préserver la portée radio.
Que se passe-t-il après une coupure secteur générale ?
Chaque module attend un délai aléatoire de 10 min au plus avant de tenter son association, puis espace progressivement ses tentatives jusqu'à 6 h, ce qui évite de saturer le réseau.
À propos de WATTECO
WATTECO est un fabricant français de capteurs IoT, installé à Lanester dans le Morbihan. L'entreprise conçoit et produit des émetteurs radio LPWAN, principalement LoRaWAN, destinés à la mesure de grandeurs physiques et de données environnementales. Elle revendique plus de trente ans d'expérience dans l'électronique et une fabrication 100 % française.
Voir toute la gamme WATTECODemander un devis pour le Fil Pilote
Précisez le nombre de Fil Pilote souhaités, le réseau LoRaWAN visé et la plateforme qui exploitera les données : nous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités et peuvent inclure les équipements complémentaires du projet.
