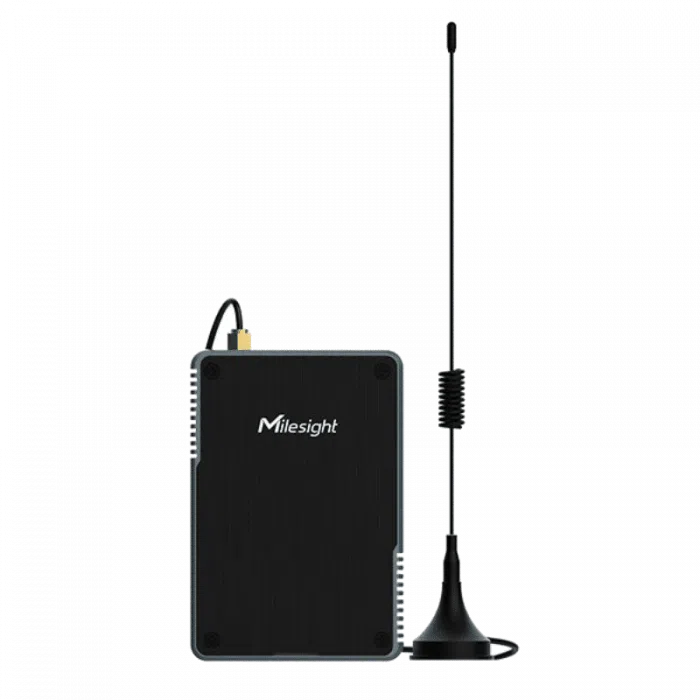

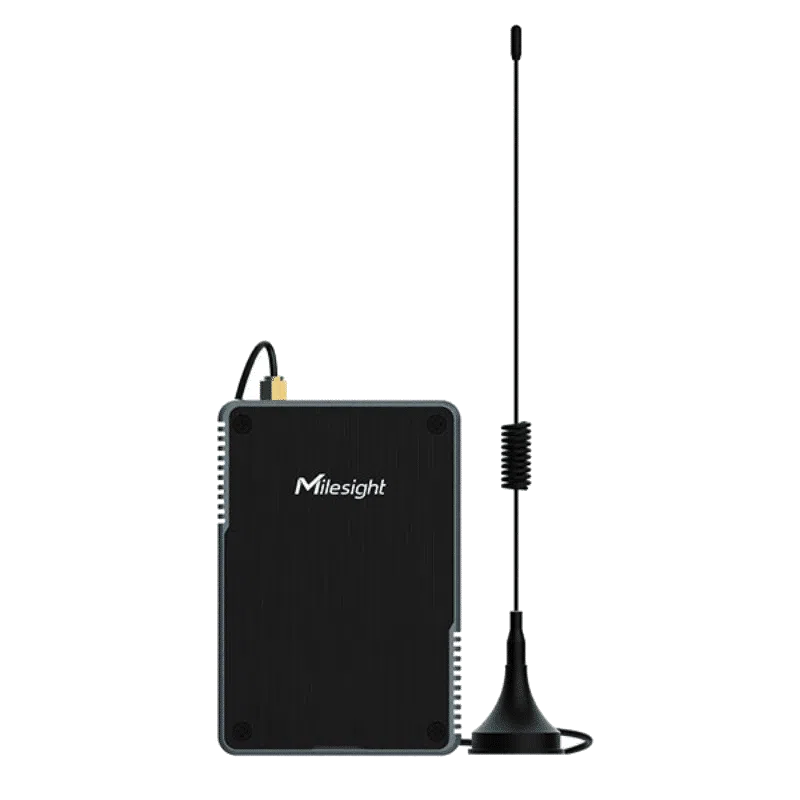

Milesight UG56 - Passerelle LoRaWAN industrielle 8 canaux intérieure, option 4G
- LoRaWAN EU868, 8 canaux semi-duplex, puce SX1302, sensibilité -140 dBm, 27 dBm
- Environ 2 000 capteurs Classe A/B/C, serveur réseau embarqué et transfert de paquets
- Remontée en BACnet/IP, BACnet/SC, Modbus TCP, MQTT(s) et HTTP(s)
- Ethernet 10/100 PoE 802.3af, Wi-Fi 2,4 GHz, option 4G LTE, 1,8 W typique
- Boîtier métal IP30 de 110 x 75 x 24 mm, bureau, mur ou rail DIN, -20 à +60 °C
| Connectivité radio | 4G LTE, LoRaWAN, Wi-Fi |
|---|---|
| Interfaces et bus de terrain | Ethernet, USB |
| Protocoles IP et intégration | API HTTP / REST, BACnet/IP, LoRaWAN Packet Forwarder / Basic Station, Modbus TCP, MQTT, SNMP |
| Usage | GTB / intégration BMS, Réseau industriel, Télégestion de sites distants |
| Alimentation | PoE (alimenté), USB |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Pose libre / bureau, Rail DIN |
| Nombre de ports Ethernet | 1 port |
| Fonctions réseau | VPN, Wi-Fi intégré |
| Bande de fréquences | 868 MHz (EU868) |
| Autonomie | Sans objet (alimenté) |
| Chipset LoRa | Semtech SX1302 |
| Canaux | 8 canaux semi-duplex |
| Connecteur | SMA femelle 50 Ω (LoRa), SMA femelle (4G sur versions cellulaires) |
| Connectivité | Ethernet et Wi-Fi, Ethernet, Wi-Fi et 4G (L04EU), Ethernet, Wi-Fi et 4G Cat 1 (L08GL) |
- LoRaWAN
- 4G LTE
- Wi-Fi
- Ethernet
- USB
- Modbus TCP
- BACnet/IP
- MQTT
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 4 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
La Milesight UG56 est une passerelle LoRaWAN industrielle 8 canaux pour l'intérieur des bâtiments. Construite autour de la puce Semtech SX1302 et d'un processeur quatre cœurs ARM Cortex-A35, elle collecte les trames de près de 2 000 capteurs radio (température, CO2, comptage, fuite, présence) et les remet à la supervision par Ethernet, Wi-Fi ou, en option, par le réseau 4G.
Son boîtier métal compact se pose sur un bureau, au mur ou sur rail DIN dans une armoire technique. Pour un intégrateur GTB, son intérêt principal est d'exposer directement les mesures LoRaWAN en BACnet/IP et en Modbus TCP : l'automate ou le superviseur lit les points comme ceux d'un équipement filaire, sans logiciel intermédiaire.
Points forts du UG56
- 8 canaux semi-duplex, sensibilité de -140 dBm à 292 bit/s, puissance d'émission jusqu'à 27 dBm
- Environ 2 000 capteurs Classe A, B et C avec une remontée toutes les 10 minutes
- Portée jusqu'à 15 km en vue directe et environ 2 km en milieu urbain, selon Milesight
- Serveur réseau embarqué avec codecs Milesight intégrés, multicast et mise à jour FUOTA des capteurs
- Intégration native BACnet/IP, BACnet/SC, Modbus TCP, Modbus RTU sur TCP, MQTT(s) et HTTP(s)
- Liaisons Ethernet PoE, Wi-Fi 2,4 GHz et 4G en option avec bascule automatique (WAN failover)
- Processeur 1,3 GHz, 512 Mo de RAM DDR3 et 8 Go de mémoire eMMC, Python SDK et Node-RED
- Consommation de 1,8 W typique et 6,9 W maximum, alimentation PoE 802.3af ou USB-C 5 V / 2 A
Applications en bâtiment et sur site technique
- Tertiaire : passerelle principale d'un immeuble de bureaux pour les capteurs de confort, de CO2 et d'occupation remontés en BACnet vers la GTB.
- Industrie : collecte des mesures d'atelier (température, vibrations, compteurs à impulsions) posée sur rail DIN dans une armoire électrique.
- Enseignement et collectivités : suivi de la qualité de l'air des salles de classe sur un groupe scolaire, avec liaison 4G indépendante du réseau pédagogique.
- Santé : surveillance des températures de chambres froides et de pharmacies, avec alarmes réseau et retransmission des données après coupure.
- Locaux techniques et datacenters : détection de fuite et suivi thermique, données publiées en MQTT ou SNMP vers l'outil d'exploitation.
Intégration et compatibilité
La UG56 fonctionne au choix comme serveur réseau LoRaWAN autonome ou comme simple transfert de paquets (packet forwarder) vers un serveur tiers : The Things Stack, ChirpStack, Actility, AWS IoT Core for LoRaWAN, DeviceHub ou Milesight Development Platform. En mode serveur embarqué, la bibliothèque de codecs Milesight décode les capteurs de la marque ; un codec personnalisé peut être ajouté pour les autres fabricants.
Côté GTB, les points décodés sont publiés en BACnet/IP ou BACnet/SC, en Modbus TCP ou en Modbus RTU sur TCP, ce qui évite une passerelle BACnet supplémentaire. Pour une plateforme IoT ou un hyperviseur, MQTT(s) et HTTP(s) restent disponibles. La passerelle peut aussi servir de serveur réseau à d'autres passerelles Milesight d'appoint (fonction Gateway Fleet), par exemple une UG63 posée en sous-sol.
L'administration se fait par interface web, ligne de commande SSH, SNMP v1/v2c/v3, API HTTP ou MQTT, ainsi qu'à distance depuis DeviceHub ou Milesight Development Platform. Les tunnels VPN (OpenVPN, IPsec, L2TP, PPTP, GRE, DMVPN, WireGuard), le pare-feu et l'analyseur de bruit radio facilitent un déploiement propre sur le réseau du client. Voir aussi les autres passerelles LoRaWAN et la gamme Milesight.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| UG56-868M | LoRaWAN EU868, Ethernet PoE et Wi-Fi | Bâtiment disposant d'un réseau local ou d'un switch PoE |
| UG56-L04EU-868M | Ajout d'un modem 4G LTE (module L04EU) | Liaison cellulaire principale ou de secours |
| UG56-L08GL-868M | Ajout d'un modem 4G LTE Cat 1 (module L08GL) | Site sans accès au réseau informatique du client |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Processeur | Quatre cœurs 1,3 GHz, 64 bits ARM Cortex-A35 |
| Mémoire | 512 Mo DDR3, 8 Go eMMC, lecteur micro SD interne |
| Radio LoRaWAN | Semtech SX1302, 8 canaux semi-duplex, EU868, LBT pris en charge |
| Sensibilité | -140 dBm à 292 bit/s |
| Puissance d'émission | 27 dBm maximum |
| Protocole | LoRaWAN V1.0 et V1.0.2, Classes A, B et C |
| Capacité | Environ 2 000 capteurs (remontée toutes les 10 min) |
| Antenne LoRa | 1 connecteur SMA femelle 50 Ω, antenne magnétique fournie |
| Ethernet | 1 port RJ45 WAN 10/100 Mbit/s, PoE PD, isolation 1,5 kV RMS |
| Wi-Fi | IEEE 802.11 b/g/n 2,4 GHz, antenne interne, mode point d'accès ou client |
| Cellulaire (option) | 4G LTE classe 3 (23 dBm), connecteur SMA femelle, 1 emplacement Mini SIM (2FF) |
| Intégration | MQTT(s), HTTP(s), BACnet/IP, BACnet/SC, Modbus TCP, Modbus RTU sur TCP |
| Réseau | PPPoE, SNMP v1/v2c/v3, DHCP, DDNS, SNTP, SSH, VPN, pare-feu, WAN failover |
| Autres interfaces | 1 USB-C (alimentation et console), bouton reset, voyants SYSTEM et LoRa |
| Alimentation | PoE 802.3af ou 5 V / 2 A par USB-C |
| Consommation | 1,8 W typique, 6,9 W maximum |
| Boîtier | Métal noir, IP30 |
| Dimensions | 110 x 75 x 24 mm |
| Poids | 186 g |
| Montage | Bureau, mur ou rail DIN (rail DIN sur les nouvelles révisions matérielles) |
| Température de fonctionnement | -20 à +60 °C |
| Température de stockage | -40 à +85 °C |
| Humidité | 0 à 95 % HR sans condensation |
| Conformité | CE, CE (RED), RCM, FCC, ISED, RoHS |
Critères de sélection
- Connectivité radio
- LoRaWAN, 4G LTE, Wi-Fi
- Interfaces et bus de terrain
- Ethernet, USB
- Protocoles IP et intégration
- Modbus TCP, BACnet/IP, MQTT, SNMP, API HTTP / REST, LoRaWAN Packet Forwarder / Basic Station
- Usage
- GTB / intégration BMS, Télégestion de sites distants, Réseau industriel
- Alimentation
- PoE (alimenté), USB
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Rail DIN, Pose libre / bureau
- Nombre de ports Ethernet
- 1 port
- Fonctions réseau
- VPN, Wi-Fi intégré
- Bande de fréquences
- 868 MHz (EU868)
- Autonomie
- Sans objet (alimenté)
- Chipset LoRa
- Semtech SX1302
- Canaux
- 8 canaux semi-duplex
- Connecteur
- SMA femelle 50 Ω (LoRa), SMA femelle (4G sur versions cellulaires)
- Connectivité
- Ethernet et Wi-Fi, Ethernet, Wi-Fi et 4G (L04EU), Ethernet, Wi-Fi et 4G Cat 1 (L08GL)
Contenu et accessoires compatibles
Livrée avec une antenne LoRaWAN magnétique, un support de fixation murale, deux vis de fixation du support et quatre kits de chevilles. Les versions 4G ajoutent une antenne cellulaire magnétique. Le câble USB-C avec adaptateur secteur et le clip rail DIN sont proposés en option.
- Câble USB-C avec adaptateur secteur pour une alimentation sans PoE
- Antenne omnidirectionnelle 60 cm à connecteur SMA pour améliorer la couverture
- Capteurs LoRaWAN Milesight : qualité de l'air, température, présence, comptage
Documentation
Questions fréquentes
La UG56 peut-elle être lue directement par une GTB BACnet ?
Oui. Les mesures décodées par le serveur réseau embarqué sont exposées en BACnet/IP ou BACnet/SC, ainsi qu'en Modbus TCP. Le superviseur lit les points de chaque capteur sans passerelle de protocole supplémentaire.
Combien de capteurs une UG56 peut-elle gérer ?
Milesight annonce environ 2 000 capteurs Classe A, B et C pour une remontée toutes les 10 minutes. La capacité réelle dépend de la fréquence des messages et de la qualité radio.
Faut-il un serveur réseau LoRaWAN externe ?
Non. Le serveur réseau embarqué gère l'enregistrement des capteurs, le décodage des trames grâce à la bibliothèque de codecs Milesight et la publication des données. Pour un parc multisite, la passerelle peut aussi fonctionner en simple transfert de paquets vers ChirpStack, The Things Stack, Actility ou AWS.
Quelle différence entre la UG56 et la UG65 ?
Les deux gèrent environ 2 000 capteurs avec les mêmes fonctions logicielles. La UG56 est un boîtier métal IP30 fixable sur rail DIN, alimenté en PoE ou USB-C. La UG65 a un boîtier IP65, un port Ethernet Gigabit, une entrée 9 à 24 V DC et un connecteur N pour antenne extérieure.
À propos de Milesight
Milesight conçoit des produits IoT, des caméras de vidéosurveillance et des équipements de trafic intelligents. Sa division IoT réunit capteurs LoRaWAN, passerelles, contrôleurs et routeurs industriels 4G et 5G, pensés pour le bâtiment intelligent, la ville connectée, l'industrie, le commerce et l'agriculture. C'est l'une des gammes les plus étendues de smartbuildings.fr.
Voir toute la gamme MilesightDemander un devis pour le UG56
Indiquez le nombre de bâtiments, le type de capteurs et votre GTB ou serveur réseau : nous répondons sous 24 h ouvrées avec un conseil technique sur l'architecture LoRaWAN. Les tarifs sont établis selon les quantités et la composition du projet.
