Passerelles M-Bus et wM-Bus Solvimus
Des passerelles sur rail DIN qui relèvent les compteurs d'énergie, d'eau, de gaz et de chaleur en M-Bus filaire ou wM-Bus radio. Elles livrent les index à la GTB en Modbus TCP ou BACnet, ou à une plateforme en MQTT, FTP ou e-mail.
- 15
- modèles au catalogue
- 500
- charges M-Bus max (MUC500 M)
- 5 000
- objets BACnet (MBUS-GEB)
- OMS
- compteurs radio wM-Bus
Solvimus MUC.easyplus- M-Bus EN 13757
- wM-Bus OMS 868 MHz
- Modbus TCP
- BACnet/IP et BACnet/SC
- MQTT
- Rail DIN
Quelle passerelle Solvimus pour quel besoin ?
Les passerelles Solvimus
Concentrateurs MUC, passerelles MBUS-GE et convertisseurs. Chaque fiche précise la capacité en charges unitaires, les protocoles et les versions disponibles.
Concentrateurs MUC 6
Relève, stockage et export des index, Modbus TCP ou BACnet sous licence.
Solvimus licence Modbus TCP ou BACnet
Extension pour concentrateurs MUC

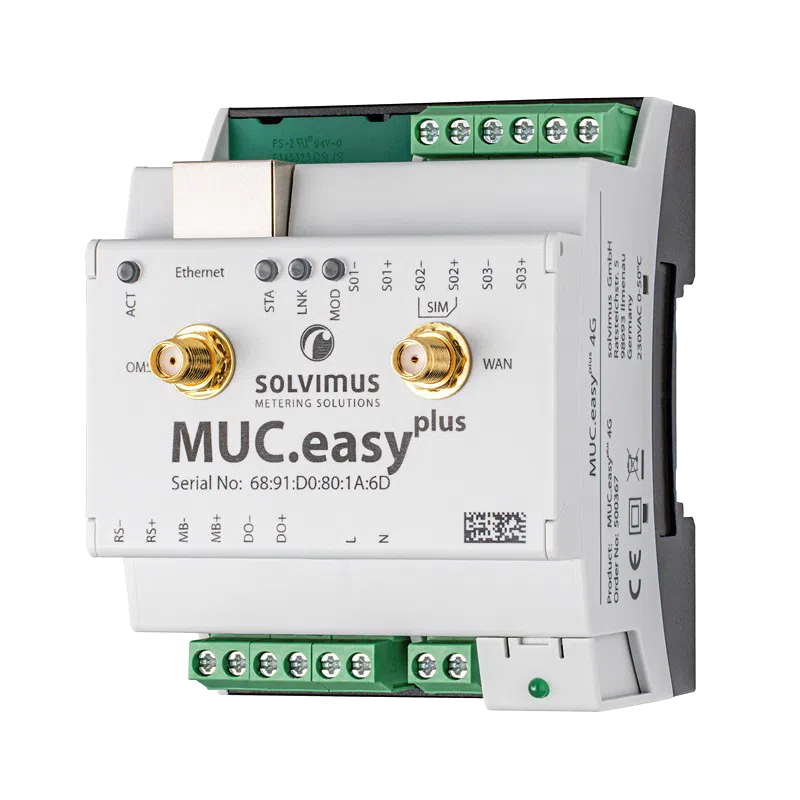

Solvimus MUC.easyplus
Passerelle M-Bus, wM-Bus et Modbus multi-interfaces
Solvimus MUC.only
Concentrateur M-Bus et wM-Bus NB-IoT autonome sur piles

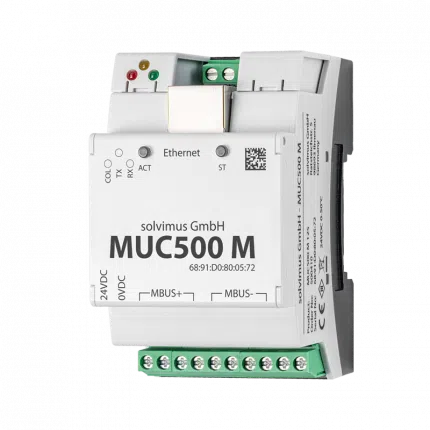

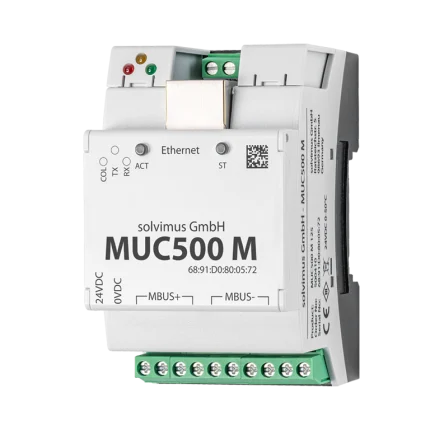

Solvimus MUC500 M
Passerelle M-Bus jusqu'à 500 charges vers Modbus et BACnet

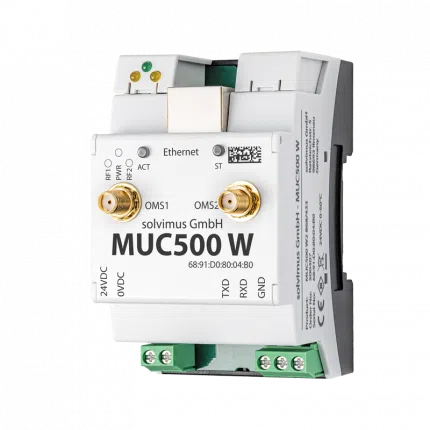

Solvimus MUC500 W
Passerelle wM-Bus radio vers Modbus TCP et BACnet/IP
Passerelles MBUS 9
Conversion M-Bus vers Modbus TCP, BACnet ou Ethernet, second maître.

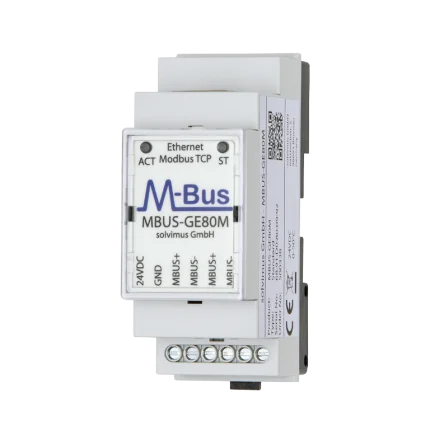

Solvimus MBUS-GEM
Passerelle M-Bus vers Modbus TCP de 20 à 500 charges

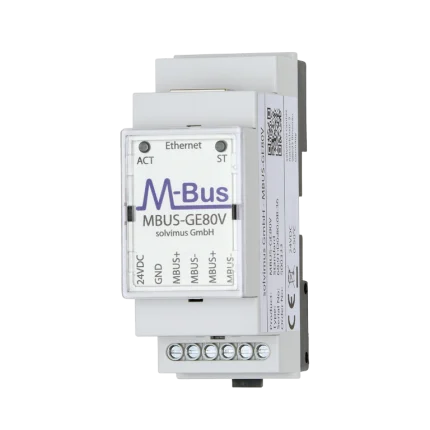

Solvimus MBUS-GEV
Convertisseur M-Bus vers Ethernet transparent rail DIN

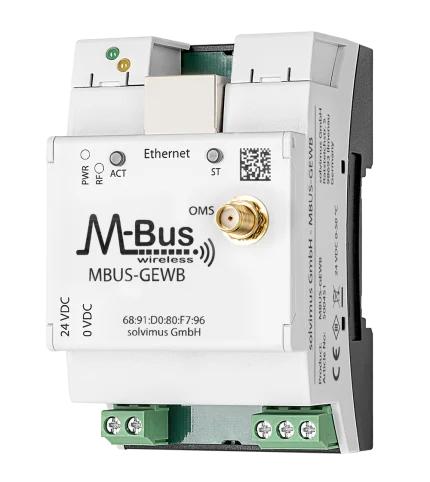

Solvimus MBUS-GEWB
Passerelle BACnet wM-Bus 868 MHz pour compteurs radio
Solvimus MBUS-GSLE
Passerelle M-Bus second maître avec interface esclave
Aucun modèle ne correspond à ces critères.
Quelle passerelle M-Bus Solvimus choisir ?
Le choix dépend du nombre de compteurs, de leur type (filaire ou radio) et du système qui lit les données.
| Caractéristique | MBUS-GEM | MBUS-GEB | MUC500 M | MUC500 W | MUC.easyplus | MUC.one |
|---|---|---|---|---|---|---|
| Compteurs | M-Bus filaire | M-Bus filaire | M-Bus filaire | wM-Bus radio OMS | M-Bus, wM-Bus, Modbus RTU, S0 | M-Bus (version M) ou wM-Bus (version W) |
| Capacité | 20 à 500 charges | 5 à 500 charges | 125, 250 ou 500 charges | Radio, modes S, T, C et C/T | 80 charges M-Bus | 3 compteurs |
| Sortie GTB | Modbus TCP | BACnet/IP ou BACnet/SC, Modbus TCP | Modbus TCP ou BACnet sous licence | Modbus TCP ou BACnet sous licence | Modbus TCP ou BACnet sous licence | Non, envoi vers serveur |
| Export de données | Non | Non | MQTT, FTP, SMTP, TCP, TLS | MQTT, FTP, SMTP | MQTT, FTP, SMTP | TCP, TLS, HTTP POST, MQTT |
| Réseau | Ethernet | Ethernet | Ethernet | Ethernet et RS-232 | Ethernet, 4G ou NB-IoT selon version | NB-IoT |
| Alimentation | 24 V DC ou 12 à 36 V DC | 24 V DC ou 12 à 36 V DC | 12 à 36 V DC | 12 à 36 V DC | 90 à 260 V AC | 90 à 260 V AC |
| Format | Rail DIN 2 ou 3 modules | Rail DIN 2 ou 3 modules | Rail DIN 3 modules | Rail DIN 3 modules | Rail DIN 4 modules | Boîtier mural IP67 |
Faites glisser le tableau pour voir tous les modèles.
Une charge unitaire correspond à la consommation d'un compteur M-Bus standard ; certains compteurs en consomment plusieurs. Source : fiches techniques Solvimus.
Cas d'usage
Comptage en GTB
Les compteurs d'énergie et de chaleur du tableau général et des sous-stations remontent en Modbus TCP ou en BACnet, registres et objets créés automatiquement.
Relève radio en logement
Compteurs d'eau et répartiteurs wM-Bus relevés depuis les parties communes, déchiffrés par la passerelle, sans passage dans les logements.
Plateforme énergie
Les MUC exportent les index en CSV, XML ou JSON par MQTT, FTP ou e-mail vers votre outil de suivi des consommations.
Compteurs isolés

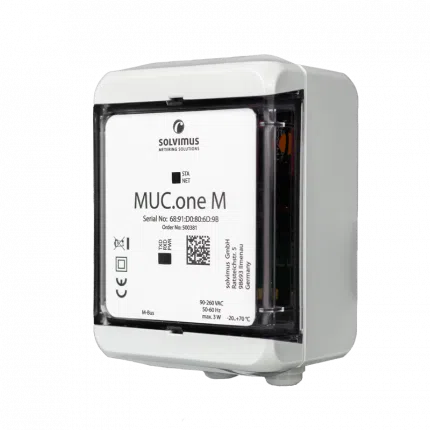

Le MUC.one ou le MUC.only (sur piles) relève jusqu'à 3 compteurs dans un local sans réseau et transmet en NB-IoT.
Intégration GTB et plateformes
Les passerelles Solvimus présentent les compteurs sous la forme attendue par chaque système, sans programmation des tables à la main.
- Modbus TCP
- Registres générés automatiquement après le scan du bus M-Bus sur les MBUS-GEM et GEWM, en option sur les MUC.
- BACnet/IP et BACnet/SC
- Objets de type AV créés par compteur sur les MBUS-GEB et GEWB, jusqu'à 5 000 objets ; PICS BACnet disponible sur l'appareil.
- MQTT, FTP, SMTP
- Les concentrateurs MUC envoient les relevés aux formats CSV, XML ou JSON vers un broker, un serveur ou une boîte e-mail.
- Accès transparent

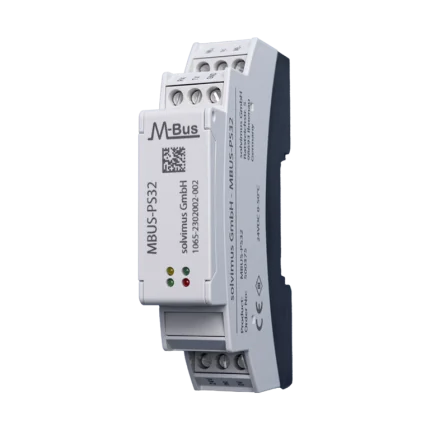

- MBUS-GEV vers Ethernet (TCP ou port COM virtuel) et MBUS-PS vers RS-232, pour un logiciel de relève existant.
- Sécurité
- Configuration en HTTPS, client OpenVPN intégré sur plusieurs modèles, TLS pour les envois de données.
Relever tous les compteurs d'un site, filaires ou radio
Le M-Bus (EN 13757) équipe la plupart des compteurs d'énergie, d'eau et de chaleur. Il faut un maître pour les alimenter et les interroger, puis une conversion vers le protocole de la GTB : Solvimus couvre toute la chaîne.
Lire la suite

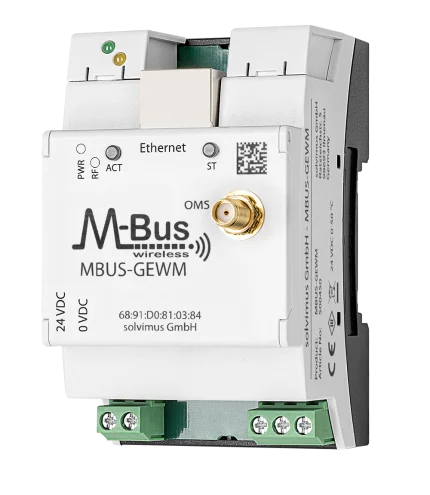

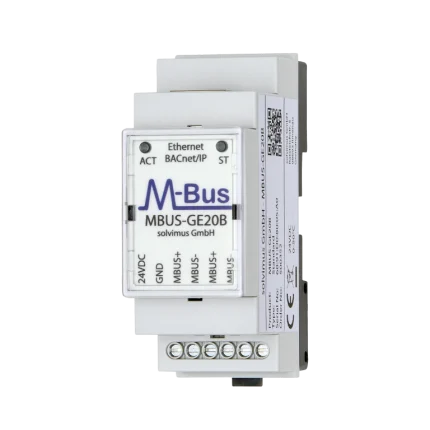

Les MBUS-GE convertissent vers Modbus TCP (GEM) ou BACnet (GEB) et créent registres ou objets automatiquement ; les GEWM et GEWB font de même en wM-Bus radio. Les MBUS-GEV et MBUS-PS sont des convertisseurs transparents vers Ethernet ou RS-232.
Les concentrateurs MUC stockent et exportent les index : MUC500 M jusqu'à 500 charges, MUC500 W pour le radio, MUC.easyplus multi-interfaces avec 4G ou NB-IoT en option, MUC.one et MUC.only pour quelques compteurs isolés.
Documentation technique
Fiches techniques et manuels des passerelles Solvimus MUC et MBUS, en téléchargement.
Documentations SolvimusÀ voir aussi
Compteurs et produits complémentaires 5Compteurs d'énergie et autres passerelles M-Bus du catalogue.
HWgroup Perseus Energy 242
Passerelle M-Bus et Modbus RTU vers Modbus TCP
HWgroup Perseus Energy 285
Passerelle edge LTE, M-Bus et Modbus pour comptage

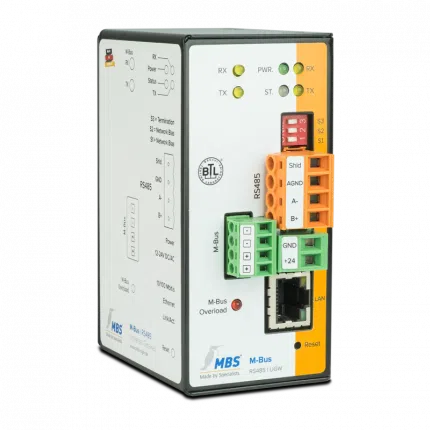

MBS Double-X M-Bus
Passerelle M-Bus vers BACnet, Modbus, MQTT et OPC UA
Questions fréquentes
Une autre question ? Nos conseillers vous répondent sous 24 h ouvrées.
Qu'est-ce qu'une charge unitaire M-Bus ?
C'est l'unité de consommation électrique sur le bus : un compteur M-Bus standard consomme une charge. La capacité d'une passerelle (20, 80, 125, 250 ou 500 charges) fixe donc le nombre de compteurs raccordables, à vérifier sur la fiche de chaque compteur.
Faut-il programmer les registres Modbus ou les objets BACnet ?
Non sur les MBUS-GEM et MBUS-GEB : la passerelle scanne le bus et génère automatiquement les registres Modbus ou les objets BACnet de chaque compteur.
Les compteurs radio wM-Bus chiffrés sont-ils pris en charge ?
Oui. Les passerelles wM-Bus (MBUS-GEWM, MBUS-GEWB, MUC500 W, MUC.easyplus) gèrent le déchiffrement, à condition de disposer des clés fournies par le fabricant des compteurs.
Quelle différence entre une passerelle MBUS-GE et un concentrateur MUC ?
La MBUS-GE convertit en temps réel vers un protocole de GTB (Modbus TCP ou BACnet). Le MUC stocke aussi les relevés et les exporte vers des serveurs (MQTT, FTP, e-mail), avec Modbus TCP ou BACnet en option par licence.
Peut-on ajouter une passerelle sur un réseau M-Bus déjà relevé ?
Oui avec le MBUS-GSLE, un second maître doté d'une interface esclave : le maître existant continue de fonctionner et la GTB lit les compteurs en parallèle.
Comment relever un compteur dans un local sans réseau ?
Avec le MUC.one, alimenté en secteur, ou le MUC.only sur piles : ils relèvent jusqu'à 3 compteurs M-Bus ou wM-Bus et transmettent les index en NB-IoT. La carte SIM n'est pas fournie.
