AKCP AFS - Capteur de flux d'air RJ45 pour salle serveur et ventilation
- Détection tout-ou-rien de présence ou d'absence de flux d'air, seuil de sensibilité réglable
- Plusieurs lectures par seconde, LED d'état et LED de liaison
- Alimenté par le port RJ45 du boîtier AKCP, 430 mW typique
- Câble de 1,5 à 18 m, déport maximal 18 m en CAT5/6
- Boîtier 56 x 55 x 33,3 mm, fixation rail DIN ou vis
| Connectivité radio | Aucune (filaire) |
|---|---|
| Usage | Confort thermique / CVC, Salle serveur / datacenter, Télégestion de sites distants |
| Alimentation | Alimenté par le bus |
| Type de montage | Mural, Rail DIN |
| Plage de mesure | Flux d'air : présence ou absence (état normal ou critique) |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | AKCP sensorProbe+ et boîtiers AKCP à ports capteurs intelligents RJ45 |
| Variante | Câble de 1,5 m, 4,5 m, 12 m ou 18 m |
| Connecteur | RJ45 (port capteur intelligent AKCP) |
| Technologie de détection | Thermistance, sortie tout-ou-rien à seuil réglable |
| Câble | UTP CAT5/6, déport jusqu'à 18 m |
| Longueur de câble | 1,5 m (5 ft), 4,5 m (15 ft), 12 m (40 ft), 18 m (60 ft) |
- Aucune (filaire)
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

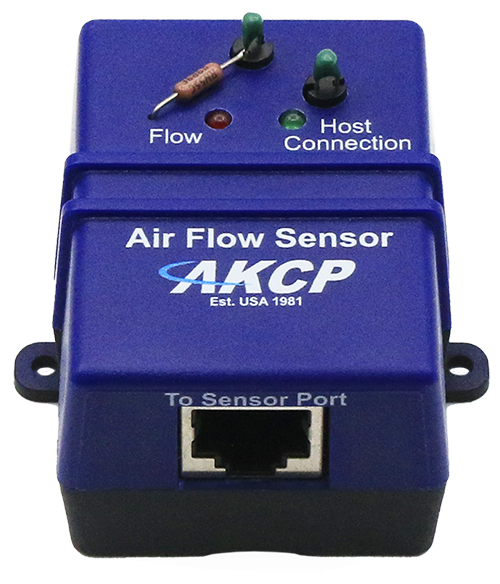

Le capteur de flux d'air AKCP AFS (Airflow Sensor) signale la présence ou l'absence de circulation d'air devant un ventilateur, une climatisation ou une baie ventilée. Raccordé à un port capteur RJ45 d'un boîtier AKCP, il donne l'alerte dès qu'un ventilateur s'arrête ou qu'une unité de climatisation ne souffle plus, avant que la température ne grimpe.
Il ne s'agit pas d'un instrument de mesure de débit mais d'un détecteur tout-ou-rien, simple et économique. Les exploitants de salles informatiques, les services techniques et les intégrateurs GTB l'utilisent comme indicateur précoce de panne de refroidissement, en complément des sondes de température.
Points forts de l'AFS
- Détection de présence ou d'absence de flux d'air, sortie normal ou critique
- Élément sensible à thermistance, seuil de sensibilité réglable
- Plusieurs lectures par seconde pour une alarme quasi immédiate
- Deux LED : état du flux d'air et liaison avec le boîtier
- Alimenté par le boîtier, consommation typique de 430 mW (85 mA)
- Quatre longueurs de câble de 1,5 à 18 m, déport maximal de 18 m en CAT5/6
- Détection automatique et alarme de déconnexion

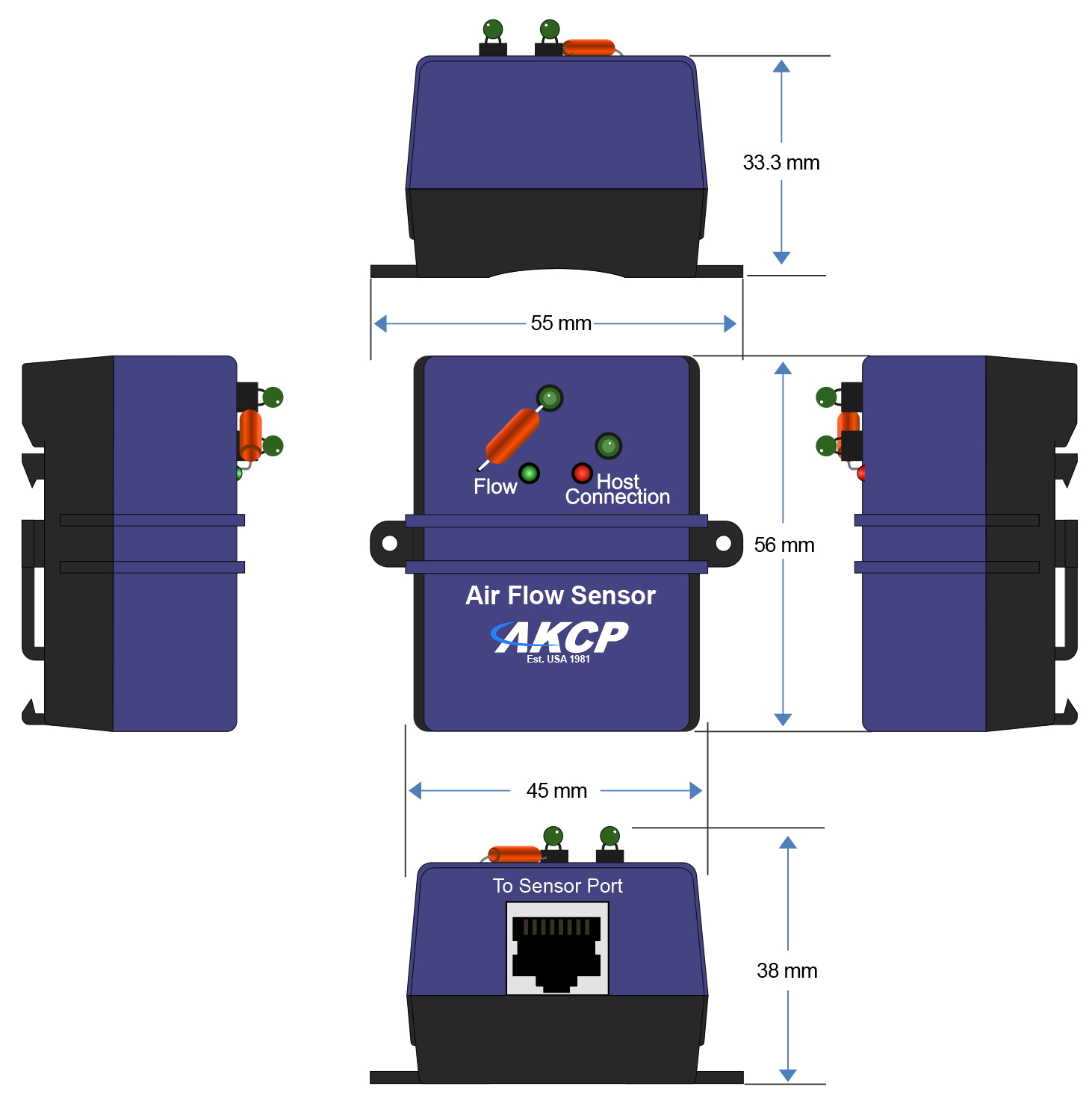

- Boîtier de 56 x 55 x 33,3 mm, fixation sur rail DIN ou par vis
Applications en bâtiment et sur site technique
- Datacenters et salles serveurs : contrôle du soufflage des climatisations de précision et des ventilateurs de baie.
- Locaux techniques de bâtiments tertiaires, d'enseignement ou de santé : alarme d'arrêt de l'extraction ou de la ventilation forcée.
- Armoires électriques et d'automatismes ventilées : surveillance du ventilateur de filtre pour éviter la surchauffe des équipements.
- Shelters télécoms et sites distants : détection d'une panne de ventilation sans déplacement.
- Salles confinées : signalement d'un flux d'air anormal, par exemple une porte d'allée restée ouverte.
Intégration et compatibilité
L'AFS se branche sur un port capteur intelligent RJ45 d'un boîtier AKCP, comme ceux de la gamme sensorProbe+ présentée dans nos boîtiers de supervision IP. Le boîtier le reconnaît automatiquement, l'alimente et crée l'entrée correspondante : il reste à nommer le capteur et à régler le seuil.
L'état du capteur est consultable dans l'interface web du boîtier et par SNMP, en interrogation comme en trap critique. En cas d'alarme, le boîtier envoie des notifications détaillées (description et emplacement) par e-mail ou SMS. Les états peuvent être centralisés sur plusieurs sites dans AKCPro Server ou Quicklime, ou remontés vers la GTB selon les protocoles disponibles sur le boîtier.
Voir aussi nos sondes et capteurs filaires et la gamme AKCP.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| AFS00 | Câble de 1,5 m (5 ft) | Ventilateur de la baie qui accueille le boîtier, prolongeable en CAT5/6 |
| AFS15 | Câble de 4,5 m (15 ft) | Baie voisine ou gaine de ventilation proche |
| AFS40 | Câble de 12 m (40 ft) | Climatiseur de salle ou extracteur éloigné |
| AFS60 | Câble de 18 m (60 ft) | Point de contrôle à la distance maximale admise |
Caractéristiques techniques
| Grandeur détectée | Présence ou absence de flux d'air (normal ou critique) |
|---|---|
| Type de capteur | Thermistance, sortie marche/arrêt, seuil réglable |
| Fréquence de mesure | Plusieurs lectures par seconde |
| Signalisation | LED d'état, LED de liaison |
| Raccordement | Prise RJ45, câble UTP CAT5 |
| Déport maximal | 18 m (60 ft) en câble CAT5/6 standard |
| Alimentation | Par le boîtier AKCP, sans alimentation additionnelle |
| Consommation | 430 mW typique, 85 mA |
| Température de fonctionnement | -20 à +60 °C |
| Dimensions | 56 x 55 x 33,3 mm |
| Fixation | Rail DIN ou vis |
| Nombre de capteurs déclarés | 1 |
| Détection | Reconnaissance automatique, alarme de déconnexion |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Usage
- Salle serveur / datacenter, Confort thermique / CVC, Télégestion de sites distants
- Alimentation
- Alimenté par le bus
- Type de montage
- Mural, Rail DIN
- Plage de mesure
- Flux d'air : présence ou absence (état normal ou critique)
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- AKCP sensorProbe+ et boîtiers AKCP à ports capteurs intelligents RJ45
- Variante
- Câble de 1,5 m, 4,5 m, 12 m ou 18 m
- Connecteur
- RJ45 (port capteur intelligent AKCP)
- Technologie de détection
- Thermistance, sortie tout-ou-rien à seuil réglable
- Câble
- UTP CAT5/6, déport jusqu'à 18 m
- Longueur de câble
- 1,5 m (5 ft), 4,5 m (15 ft), 12 m (40 ft), 18 m (60 ft)
Contenu et accessoires compatibles
Chaque AFS est livré avec son câble de raccordement à la longueur choisie. Il se combine utilement avec des sondes de température et d'humidité AKCP placées au soufflage et à la reprise, et avec les rallonges RJ45 AKCP si la distance doit être ajustée dans la limite de 18 m.
Documentation
Questions fréquentes
Le capteur AFS mesure-t-il la vitesse ou le débit d'air ?
Non. L'AFS est un détecteur tout-ou-rien : il indique si l'air circule ou non, avec un seuil de sensibilité réglable. Il sert d'alarme de panne de ventilation ou de climatisation. Pour mesurer une vitesse d'air, AKCP propose un transmetteur de vitesse d'air dédié.
À quelle distance du boîtier peut-on installer l'AFS ?
Le capteur peut être déporté jusqu'à 18 m (60 ft) du port capteur intelligent, en câble CAT5 ou CAT6 standard. Les références AFS00 à AFS60 correspondent à des longueurs de câble de 1,5 m à 18 m.
Faut-il prévoir une alimentation ?
Non. L'AFS est alimenté par le boîtier AKCP via le câble RJ45. Sa consommation typique est de 430 mW (85 mA), à prendre en compte dans le budget de puissance des ports capteurs lorsque plusieurs capteurs sont raccordés.
Où placer le capteur ?
Directement dans le flux d'air surveillé : devant l'entrée ou la sortie d'un ventilateur, au soufflage d'une climatisation de précision ou dans la façade d'une baie ventilée. Il peut aussi signaler un courant d'air là où il ne devrait pas y en avoir, par exemple une porte de confinement restée ouverte.
Que se passe-t-il si le câble est débranché ?
Le boîtier AKCP détecte automatiquement le capteur et génère une alarme de déconnexion s'il disparaît. Une coupure de câble ne passe donc pas inaperçue, au même titre qu'un arrêt de ventilation.
À propos de AKCP

AKCP conçoit et fabrique depuis 1981 des solutions de supervision en réseau pour l'environnement, l'énergie et la sécurité des locaux techniques. Ses boîtiers IP, ses capteurs RJ45 à reconnaissance automatique et ses logiciels de supervision centralisée servent à surveiller salles serveurs, baies informatiques, locaux électriques, sites télécoms et bâtiments tertiaires, avec remontée d'alarmes vers la GTB ou le réseau d'entreprise.
Voir toute la gamme AKCPDemander un devis pour l'AFS
Précisez le boîtier AKCP utilisé, le nombre de points à surveiller et les distances : nous vous répondons sous 24 h ouvrées avec une proposition et un conseil technique. Les tarifs dépendent des quantités.
