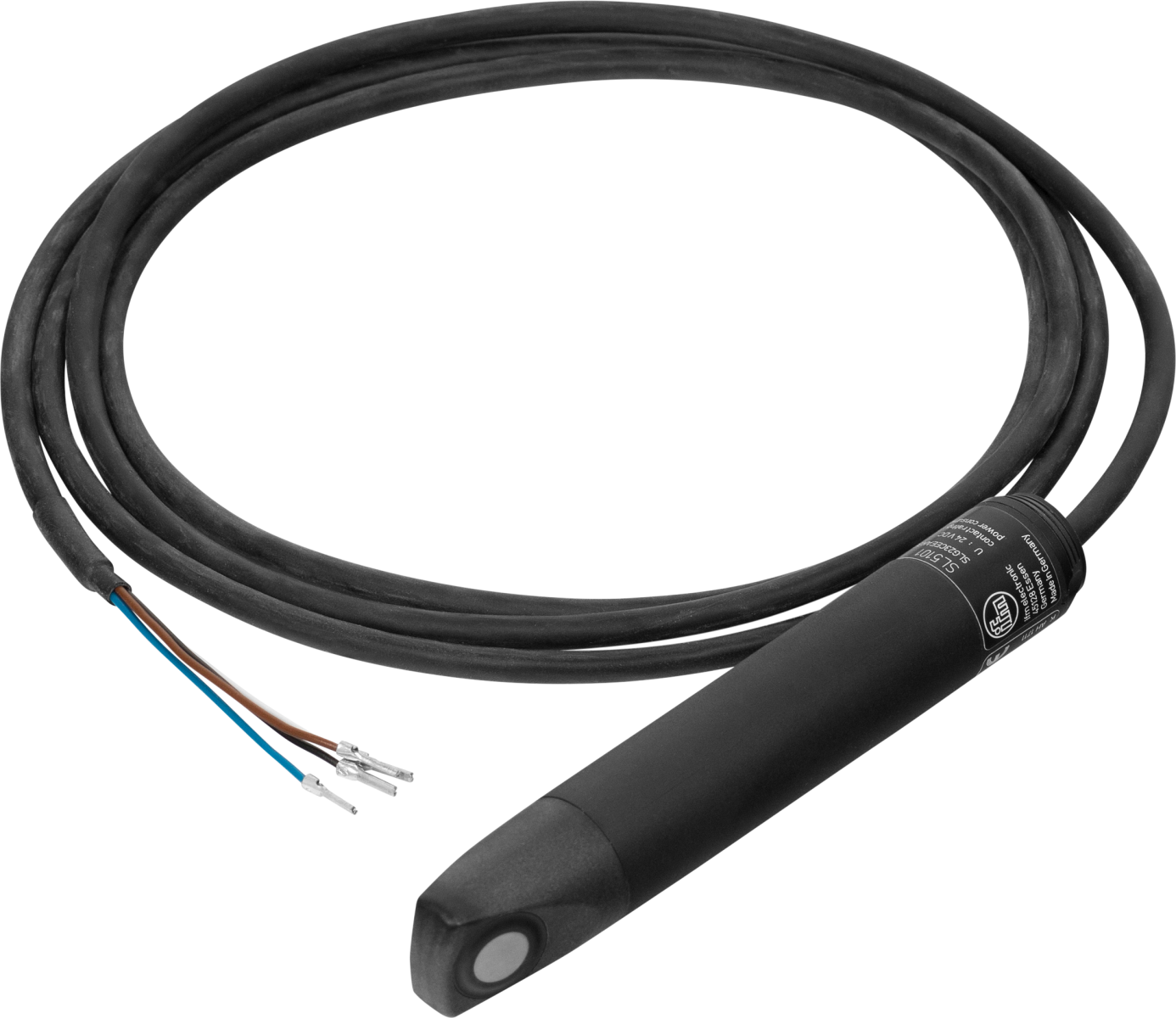

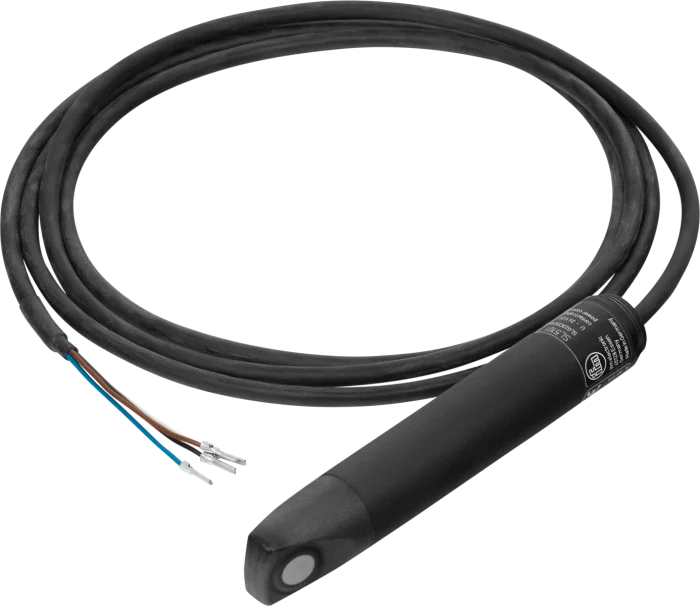

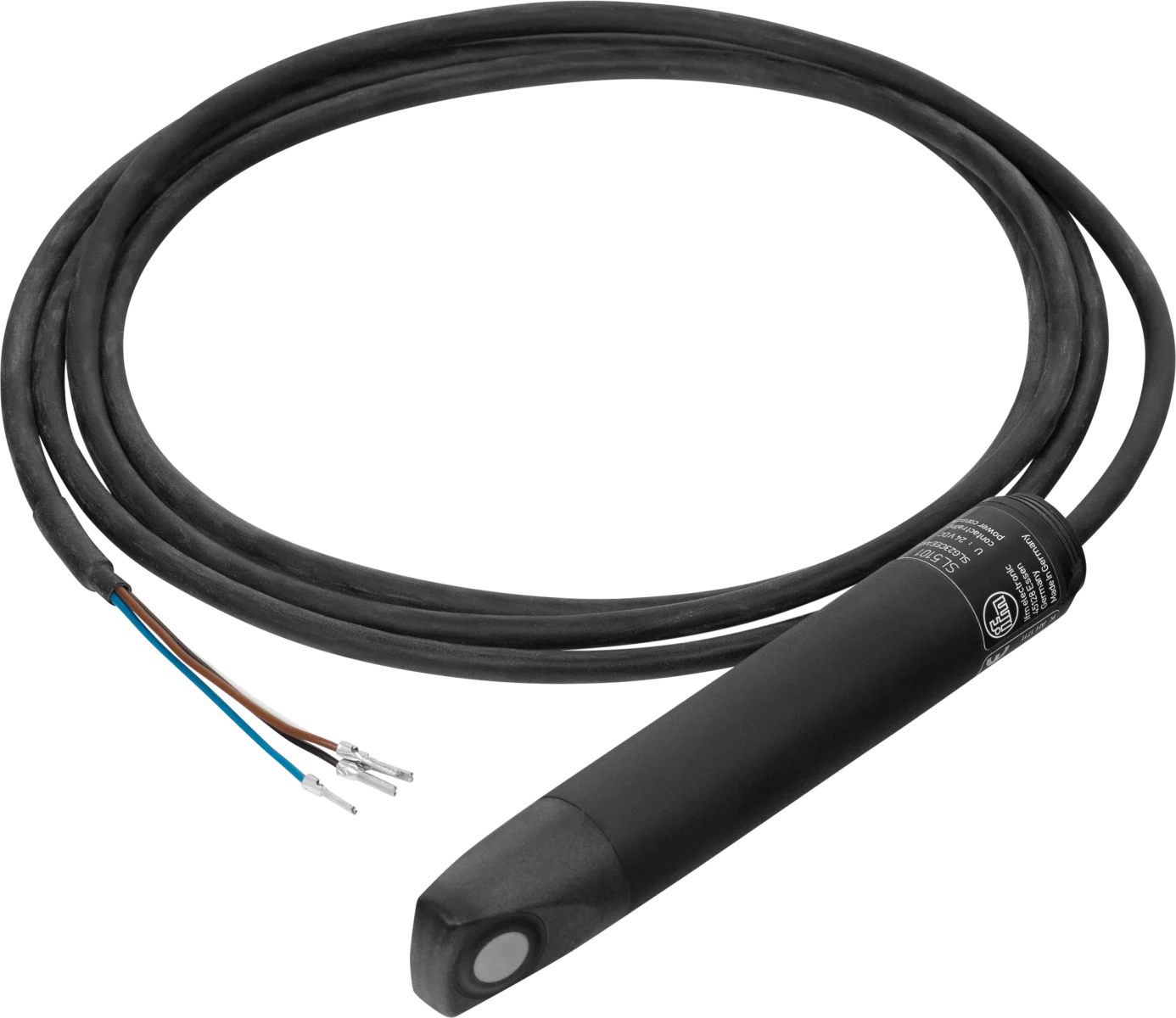

HWgroup AirFlow 5101 - Détecteur de flux d'air IP65 pour ventilation
- Détection de flux d'air, seuil réglable de 1 à 10 m/s
- Sortie relais à fermeture, 3 A (30 V DC / 250 V AC)
- Alimentation 24 V DC ±25 %, 1 VA
- Corps Ø 23 mm, protection IP65
- Câble de 2 m, LED d'état rouge et verte
| Connectivité radio | Aucune (filaire) |
|---|---|
| Usage | Confort thermique / CVC, GTB / intégration BMS, Maintenance prédictive, Salle serveur / datacenter |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP65 / IP66 |
| Type de montage | Sur canalisation |
| Entrées et sorties | Sortie relais |
| Plage de mesure | 1 à 10 m/s (seuil réglable) |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | HWgroup Perseus, Poseidon2, Damocles2, STE2 (entrée contact sec) |
| Connecteur | Câble 2 m, 4 x 0,5 mm² |
| Technologie | Calorimétrique |
- Aucune (filaire)
- IP65 / IP66
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEn stock, livraison sous 48/72 h
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le HWgroup AirFlow 5101 est un détecteur de flux d'air calorimétrique qui signale par un contact relais la présence ou l'absence de circulation d'air dans une gaine ou une veine de soufflage. Il répond à une question simple et critique pour l'exploitant : la ventilation tourne-t-elle vraiment ?
Le seuil se règle au potentiomètre entre 1 et 10 m/s. Lorsque le flux dépasse ce seuil, le relais se ferme ; lorsqu'il retombe, le relais s'ouvre et la centrale de supervision déclenche l'alarme. Une courroie cassée, un moteur arrêté ou un filtre colmaté sont ainsi détectés, même si la commande du ventilateur indique un fonctionnement normal.
Points forts de l'AirFlow 5101
- Principe calorimétrique, sans pièce mobile, surface de mesure en titane
- Seuil de commutation réglable de 100 à 1 000 cm/s, soit 1 à 10 m/s
- Sensibilité maximale entre 1 et 4 m/s
- Sortie relais à fermeture en présence de flux, 3 A sous 30 V DC ou 250 V AC
- Alimentation 24 V DC ±25 %, consommation 1 VA
- Corps cylindrique Ø 23 mm, longueur 140 mm, IP65
- LED rouge et verte d'état, câble de 2 m
- Bride de montage et tournevis de réglage fournis
Applications en bâtiment et sur site technique
- Centrales de traitement d'air et VMC tertiaires : contrôle de marche réelle de la ventilation, en complément de l'information de commande.
- Salles serveurs et datacenters : alerte en cas d'arrêt d'une extraction ou d'un soufflage de climatisation.
- Locaux de batteries et locaux techniques : vérification de la ventilation de sécurité.
- Parkings, cuisines et ateliers : surveillance des extracteurs dont l'arrêt doit être signalé rapidement.
Intégration et compatibilité
Le détecteur n'utilise aucun protocole : son contact relais se câble sur une entrée tout ou rien d'une centrale HWgroup, d'un automate ou d'un module d'entrées de GTB. La centrale associe l'état du contact à une alarme e-mail ou SMS et le publie en SNMP ou Modbus TCP vers l'hyperviseur.
- Entrées contact sec des centrales HWgroup Perseus, Poseidon2, Damocles2 et STE2
- Alimentation 24 V DC à prévoir, adaptateur ou alimentation d'armoire
- Réglage du seuil au potentiomètre, sans logiciel
Les centrales capables de lire ce contact sont dans nos boîtiers de supervision IP et SNMP. D'autres détecteurs à sortie contact sec figurent parmi nos capteurs et détecteurs filaires pour la supervision.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Référence | 600304 |
| Type | Détecteur de flux d'air calorimétrique, corps cylindrique (SL5101) |
| Plage de réglage du seuil | 100 à 1 000 cm/s (1 à 10 m/s) |
| Sensibilité maximale | 100 à 400 cm/s |
| Réglage | Potentiomètre |
| Temporisation à la mise sous tension | 60 s |
| Temps de réponse | 3 à 60 s |
| Gradient de température max. du fluide | 5 K/min |
| Tenue en pression | 1 bar |
| Température du gaz | -10 à +50 °C |
| Sortie | Relais, fermé en présence de flux |
| Pouvoir de coupure | 3 A (30 V DC / 250 V AC) |
| Alimentation | 24 V DC ±25 % |
| Consommation | 1 VA |
| Résistance d'isolement | > 100 MΩ (500 V DC) |
| Indice de protection | IP65 |
| Température ambiante | -10 à +50 °C, 90 % HR max. |
| Matériaux | Boîtier PBT, surface de mesure en titane |
| Dimensions | Ø 23 mm, longueur 140 mm |
| Poids | 190 g |
| Signalisation | 1 LED rouge, 1 LED verte |
| Raccordement | Câble PUR / PVC 2 m, 4 x 0,5 mm² |
| Garantie | 24 mois |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Confort thermique / CVC, Maintenance prédictive
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP65 / IP66
- Type de montage
- Sur canalisation
- Entrées et sorties
- Sortie relais
- Plage de mesure
- 1 à 10 m/s (seuil réglable)
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- HWgroup Perseus, Poseidon2, Damocles2, STE2 (entrée contact sec)
- Connecteur
- Câble 2 m, 4 x 0,5 mm²
- Technologie
- Calorimétrique
Contenu et accessoires compatibles
- Bride de montage et tournevis de réglage fournis
- Adaptateur secteur 24 V DC
- Centrale Poseidon2, Perseus ou Damocles2 avec entrées contact sec
Documentation
Questions fréquentes
Mesure-t-il la vitesse de l'air ?
Non. C'est un détecteur à seuil : son relais se ferme lorsque le flux d'air dépasse la valeur réglée au potentiomètre, entre 1 et 10 m/s. Il indique donc si la ventilation fonctionne, pas son débit.
Comment l'alimenter ?
Il demande une alimentation 24 V DC (±25 %), pour une consommation de 1 VA. Un adaptateur secteur 24 V ou l'alimentation 24 V de l'armoire de commande convient.
Sur quelle centrale le raccorder ?
Son contact relais se câble sur une entrée tout ou rien (contact sec) d'une centrale HWgroup Perseus, Poseidon2, Damocles2 ou STE2, ou sur une entrée d'automate ou de GTB.
Pourquoi l'alarme n'est-elle pas immédiate au démarrage ?
Le capteur calorimétrique a besoin de 60 s après la mise sous tension, puis son temps de réponse est de 3 à 60 s. Il convient donc à la détection d'un arrêt de ventilation, pas à une coupure de quelques secondes.
À propos de HWgroup

HWgroup est un fabricant tchèque d'équipements de supervision à distance, fondé en 2003 à Prague, où l'ensemble de ses produits matériels et logiciels est développé et fabriqué. Ses boîtiers IP, sondes et détecteurs surveillent température, humidité, fuites d'eau, énergie et contacts secs dans les salles serveurs, les locaux techniques et les sites industriels.
Voir toute la gamme HWgroupDemander un devis pour l'AirFlow 5101
Notre équipe vous répond sous 24 h ouvrées avec une offre établie selon vos quantités et un conseil technique sur le choix des sondes et de la centrale. Précisez le nombre de points de mesure et l'équipement de supervision en place, nous validons la compatibilité avant la commande.
Produits similaires
Voir toute la catégorie
Efento BLE DP - Capteur de pression différentielle ±500 Pa Bluetooth
- Bluetooth LE
- API HTTP / REST
- Pression différentielle

Efento BLE Pression - Capteur pression atmosphérique, température et humidité
- Bluetooth LE
- API HTTP / REST
- Température

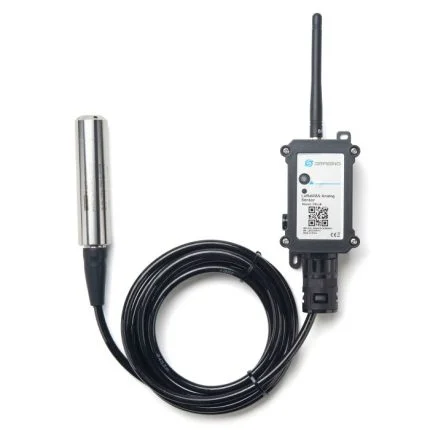

Dragino PS-I - Capteur de niveau par pression immergée LoRaWAN et NB-IoT
