Dragino PS-T - Capteur de pression à raccord fileté LoRaWAN et NB-IoT
- Pression de -0,1 à 60 MPa selon calibre, précision ±0,2 % de la pleine échelle
- 7 raccords filetés : M20x1,5, M14x1,5, M27x2, G1/2, G1/4, NPT1/4, PT1/4
- LoRaWAN EU868, NB-IoT, LTE-M ou LTE Cat 1 selon la version
- Pile 8 500 mAh jusqu'à 5 ans annoncés, 19 000 mAh, solaire ou batterie rechargeable
- Boîtier IP66, électronique de -40 à +85 °C
| Connectivité radio | 4G LTE, LoRaWAN, LTE-M, NB-IoT |
|---|---|
| Protocoles IP et intégration | LwM2M / CoAP, MQTT |
| Grandeur mesurée | Pression |
| Usage | Confort thermique / CVC, Maintenance prédictive, Télégestion de sites distants |
| Alimentation | Pile ou batterie intégrée, Solaire |
| Indice de protection | IP65 / IP66 |
| Type de montage | Sur canalisation |
| Plage de mesure | -0,1 à 60 MPa |
| Précision | Pression : ±0,2 % PE |
| Autonomie | 3 à 5 ans |
| Bande de fréquences | 868 MHz (EU868) |
| Température du fluide | Sonde -20 à +60 °C |
| Carte SIM | Non fournie : versions cellulaires à équiper de la Nano-SIM de votre opérateur IoT |
| Réseau | LoRaWAN, NB-IoT, LTE-M et NB-IoT, LTE Cat 1 |
| Alimentation (version) | Pile 8500 mAh, Pile 19000 mAh, Solaire et batterie rechargeable, Batterie rechargeable 1000 mAh |
| Raccord | M20x1,5, M14x1,5, M27x2, G1/2, G1/4, NPT1/4, PT1/4 |
- LoRaWAN
- NB-IoT
- LTE-M
- 4G LTE
- MQTT
- LwM2M / CoAP
- IP65 / IP66
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

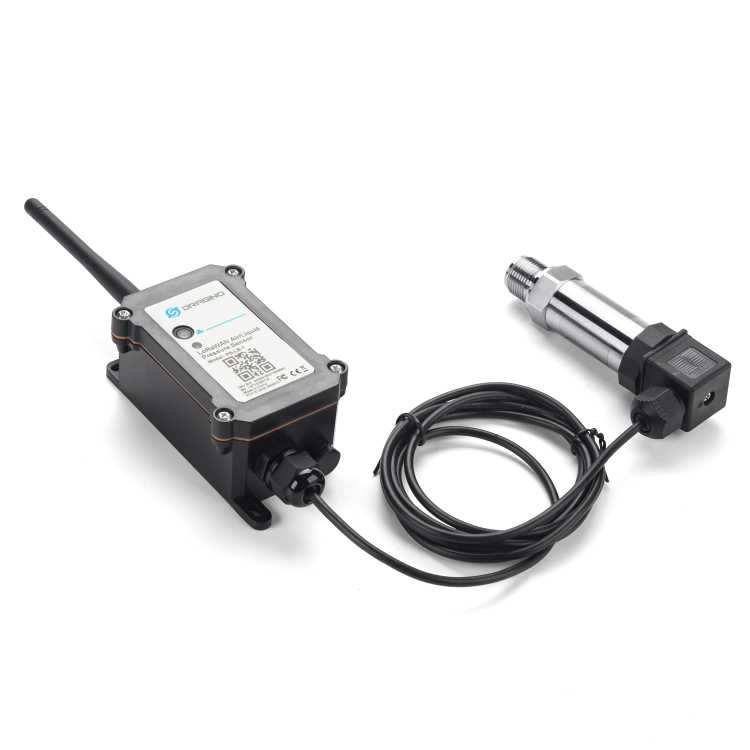

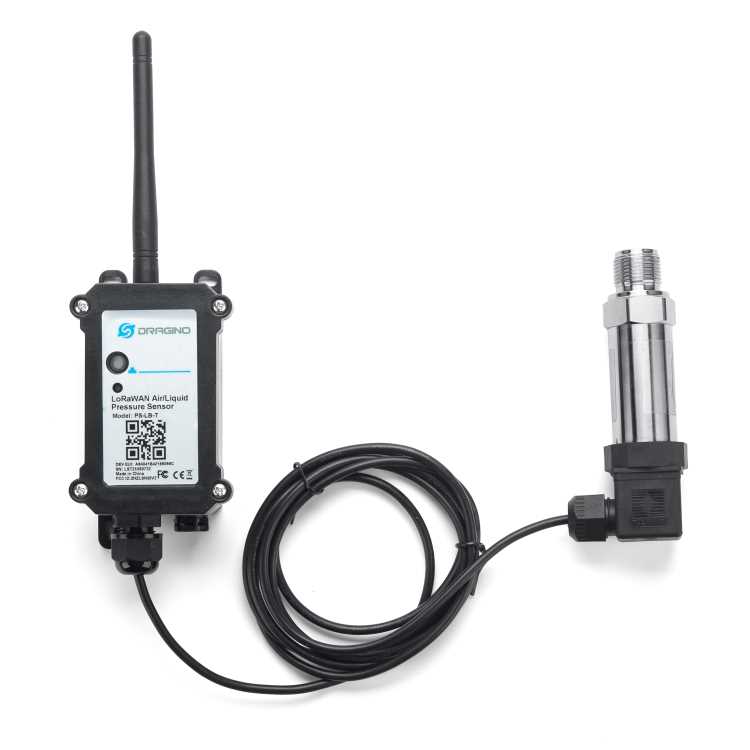

Le Dragino PS-T est un capteur de pression à raccord fileté LoRaWAN qui mesure la pression de l'air, d'un gaz ou de l'eau directement sur une conduite, un collecteur ou un réservoir. Il associe une sonde de pression industrielle de précision ±0,2 % de la pleine échelle à un boîtier radio IP66 sur pile, solaire ou batterie rechargeable, en LoRaWAN, NB-IoT, LTE-M ou LTE Cat 1.
Il permet de surveiller sans câblage la pression d'un réseau d'eau, d'un surpresseur, d'un circuit d'eau glacée ou d'air comprimé. Une chute de pression signale une fuite ou un défaut de pompe, une surpression alerte avant la casse.
Points forts du PS-T
- Plage de -0,1 à 60 MPa selon le calibre choisi à la commande, mesure de vide possible
- Précision ±0,2 % de la pleine échelle, stabilité à long terme 0,2 %, surcharge 200 %
- 7 raccords filetés : M20x1,5, M14x1,5, M27x2, G1/2, G1/4, NPT1/4 et PT1/4
- Boîtier électronique étanche IP66
- Pile Li-SOCl2 8 500 mAh avec jusqu'à 5 ans annoncés en LoRaWAN, ou 19 000 mAh, solaire, batterie rechargeable
- Entrée 4-20 mA mesurée avec une précision de 0,02 mA, sorties 3,3, 5 et 12 V pilotées pour alimenter la sonde
- Alarme sur variation ou dépassement de seuil (Report on Change) selon le micrologiciel
- Configuration Bluetooth 5.1 et mise à jour OTA
Applications en bâtiment et sur site technique
- Surpresseurs et réseaux d'eau froide : contrôle de la pression de distribution dans les immeubles de grande hauteur.
- Eau glacée et réseaux tempérés : suivi de la pression des circuits de climatisation et alerte en cas de chute liée à une fuite.
- Réserves incendie et sprinklage : surveillance de la pression des colonnes et réservoirs sous pression.
- Air comprimé en industrie et en santé : contrôle des réseaux de distribution et des cuves tampons.
- Collectivités et sites distants : pression de réseau d'eau ou d'arrosage dans les regards et locaux sans alimentation.
Intégration et compatibilité
Les versions LoRaWAN (LB, LB2, LS) fonctionnent en LoRaWAN 1.0.3 Classe A, en OTAA avec des clés préchargées, et se déclarent sur les serveurs réseau du marché comme The Things Network (TTN v3) ou ChirpStack. Dragino fournit le décodeur de trame sur GitHub. La trame contient la mesure 4-20 mA de la sonde et un code de modèle de sonde : la conversion en pression se fait dans le capteur (commande AT+PROBE) ou dans le décodeur. La journalisation horodatée garantit la récupération des mesures après une coupure réseau.
Les versions cellulaires (NB, NS, CB, CS, KS, KN) transmettent directement en MQTT, MQTTs, TCP, UDP ou CoAP vers ThingsBoard, ThingSpeak ou votre propre broker MQTT. Les versions cellulaires sont livrées sans carte SIM : insérez la Nano-SIM de votre opérateur IoT. La GTB reprend les mesures par MQTT ou API. Sur un site équipé, ajoutez une de nos passerelles LoRaWAN.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| PS-LB-Txx | LoRaWAN, pile Li-SOCl2 8 500 mAh | Cas général sur site couvert en LoRaWAN |
| PS-LB2-Txx | LoRaWAN, pile 19 000 mAh | Cadence de mesure élevée |
| PS-LS-Txx | LoRaWAN, solaire et batterie Li-ion 3 000 mAh | Point de mesure extérieur |
| PS-NB-Txx / PS-NB2-Txx / PS-NS-Txx | NB-IoT, pile 8 500 ou 19 000 mAh, ou solaire | Site isolé sans passerelle |
| PS-CB-Txx / PS-CB2-Txx / PS-CS-Txx | LTE-M et NB-IoT, GNSS | Multisite, couverture cellulaire variable |
| PS-KS-Txx / PS-KN-Txx | LTE Cat 1, solaire (KS) ou batterie rechargeable 1 000 mAh (KN) | Réseau 4G classique |
| Suffixe -GE | Cellulaire sans carte SIM | Nano-SIM de votre opérateur IoT |
| xx = T20, T14, T27, TG2, TG4, TN4, TP4 | Raccord M20x1,5, M14x1,5, M27x2, G1/2, G1/4, NPT1/4 ou PT1/4 | Selon le taraudage du piquage |
Caractéristiques techniques
| Type de sonde | Transmetteur de pression à raccord fileté, sortie 4-20 mA |
| Plage de mesure | -0,1 à 60 MPa selon le calibre commandé |
| Calibres cités par le constructeur | 0 à 5 kPa, 0 à 50 kPa, 0 à 100 kPa, 0 à 0,6 MPa, 0 à 1 MPa, 0 à 1,6 MPa, 0 à 2,5 MPa, 0 à 10 MPa, 0 à 40 MPa, 0 à 60 MPa, -0,1 à 0 MPa, -0,1 à 0,1 MPa |
| Précision | ±0,2 % de la pleine échelle |
| Stabilité à long terme | 0,2 % de la pleine échelle |
| Surcharge admissible | 200 % de la pleine échelle |
| Dérive de zéro | 0,03 % PE/°C (100 kPa et moins), 0,02 % PE/°C (au-delà) |
| Température sonde | Fonctionnement -20 à +60 °C, stockage -30 à +80 °C |
| Raccords | M20x1,5, M14x1,5, M27x2, G1/2, G1/4, NPT1/4, PT1/4 |
| Entrées de mesure | 4-20 mA (précision 0,02 mA, résolution 0,001 mA), 0-30 V (précision 0,02 V) |
| Réseaux | LoRaWAN 1.0.3 Classe A (EU868), NB-IoT, LTE-M et NB-IoT, LTE Cat 1 selon version |
| Protocoles cellulaires | MQTT, MQTTs, TCP, UDP, CoAP |
| Alimentation | Pile Li-SOCl2 8 500 ou 19 000 mAh, solaire et Li-ion 3 000 mAh, ou batterie rechargeable 1 000 mAh (KN) |
| Consommation | Veille 5 µA à 3,3 V (LoRaWAN), 10 µA (cellulaire) |
| Température électronique | -40 à +85 °C |
| Indice de protection | Boîtier IP66 |
| Configuration | Bluetooth 5.1, commandes AT, downlink, mise à jour OTA |
Critères de sélection
- Connectivité radio
- LoRaWAN, NB-IoT, LTE-M, 4G LTE
- Protocoles IP et intégration
- MQTT, LwM2M / CoAP
- Grandeur mesurée
- Pression
- Usage
- Confort thermique / CVC, Maintenance prédictive, Télégestion de sites distants
- Alimentation
- Pile ou batterie intégrée, Solaire
- Indice de protection
- IP65 / IP66
- Type de montage
- Sur canalisation
- Plage de mesure
- -0,1 à 60 MPa
- Précision
- Pression : ±0,2 % PE
- Autonomie
- 3 à 5 ans
- Bande de fréquences
- 868 MHz (EU868)
- Température du fluide
- Sonde -20 à +60 °C
- Carte SIM
- Non fournie : versions cellulaires à équiper de la Nano-SIM de votre opérateur IoT
- Réseau
- LoRaWAN, NB-IoT, LTE-M et NB-IoT, LTE Cat 1
- Alimentation (version)
- Pile 8500 mAh, Pile 19000 mAh, Solaire et batterie rechargeable, Batterie rechargeable 1000 mAh
- Raccord
- M20x1,5, M14x1,5, M27x2, G1/2, G1/4, NPT1/4, PT1/4
Contenu et accessoires compatibles
Le capteur est livré avec sa sonde de pression filetée raccordée au boîtier et une antenne externe. Prévoyez l'étanchéité adaptée au filetage et une vanne d'isolement sur le piquage. Voir aussi les autres capteurs de pression.
Documentation
Questions fréquentes
Comment choisir la plage de pression ?
La plage se choisit à la commande, de -0,1 MPa (vide) jusqu'à 60 MPa selon les calibres proposés par Dragino ; elle est désignée par une lettre ajoutée à la référence, par exemple T20-B pour une sonde M20x1,5 de 0 à 1 MPa. Retenez le calibre juste au-dessus de la pression maximale du réseau : la précision de ±0,2 % s'entend de la pleine échelle, un calibre trop large dégrade donc la précision relative. Le capteur supporte une surcharge de 200 % de la pleine échelle.
Le PS-T convient-il à l'eau de chauffage ?
La sonde filetée fonctionne de -20 à +60 °C. Elle convient à l'eau froide, à l'eau glacée, à l'air comprimé et aux réseaux d'eau tempérée. Au-delà de 60 °C, la sonde sort de sa plage de fonctionnement : demandez-nous conseil pour adapter le montage ou choisir un autre capteur.
Quel filetage commander ?
Sept raccords sont proposés : M20x1,5, M14x1,5, M27x2, G1/2, G1/4, NPT1/4 et PT1/4. Le G1/2 et le G1/4 sont des filetages gaz cylindriques très répandus en Europe, le NPT1/4 un filetage conique d'origine américaine. Vérifiez le taraudage du piquage existant avant de commander.
Quelle différence avec les PS-I et PS-D ?
Le PS-T se visse sur une conduite ou un réservoir pour mesurer une pression. Le PS-I est une sonde immergée qui mesure une hauteur d'eau dans une cuve ou un puits. Le PS-D mesure une pression différentielle d'air, par exemple l'encrassement d'un filtre de centrale de traitement d'air.
À propos de Dragino

Dragino est un fabricant de matériel IoT fondé en 2010 par des ingénieurs à Shenzhen, en Chine. La marque conçoit des passerelles LoRaWAN, des capteurs et des modules d'entrées et sorties sans fil, avec une forte orientation open source. Ses produits servent à instrumenter des bâtiments, des réseaux techniques et des sites extérieurs sans tirer de câble.
Voir toute la gamme DraginoDemander un devis pour le PS-T
Précisez le fluide, la pression maximale, le filetage et le réseau disponible : nous vous répondons sous 24 h ouvrées avec un conseil technique sur le calibre adapté. Les tarifs sont établis selon les quantités et les versions retenues.
