AKCP CAS - Capteur de pression différentielle et cartographie thermique de baie
- Pression différentielle ±125 Pa (±1,25 mbar), résolution 0,01 Pa, précision ±0,5 %
- Cartographie thermique : 6 sondes de température et 2 d'humidité, 3 valeurs de ΔT avant-arrière
- Température -40 à +75 °C à ±0,3 °C, humidité 0 à 100 %HR à ±2 %HR
- Alimenté par le boîtier sensorProbe+ via RJ45, 250 mW typique, déport jusqu'à 18 m
- Jusqu'à 16 baies supervisées par adresse IP avec un sensorProbeX+
| Connectivité radio | Aucune (filaire) |
|---|---|
| Grandeur mesurée | Humidité, Pression différentielle, Température |
| Usage | Confort thermique / CVC, GTB / intégration BMS, Salle serveur / datacenter |
| Alimentation | Alimenté par le bus |
| Type de montage | Magnétique, Mural, Pose libre / bureau, Rail DIN |
| Plage de mesure | Pression : -125 à +125 Pa ; température : -40 à +75 °C ; humidité : 0 à 100 %HR |
| Précision | Pression : ±0,5 % à 25 °C ; température : ±0,3 °C ; humidité : ±2 %HR à 25 °C |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | AKCP sensorProbe+ (sensorProbeX+ recommandé, jusqu'à 16 baies par adresse IP) |
| Connecteur | RJ45 (port capteur intelligent AKCP) |
| Points de mesure | 6 températures, 2 humidités, 3 ΔT, 1 pression différentielle |
| Déport maximal | 18 m en câble CAT5/6 |
- Aucune (filaire)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

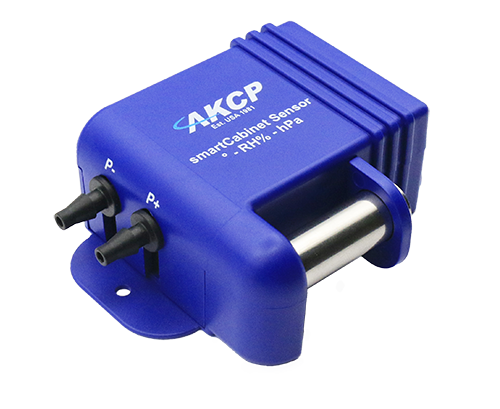

Le capteur de pression différentielle de baie AKCP CAS (Cabinet Analysis Sensor) mesure dans un seul boîtier l'écart de pression d'air entre l'avant et l'arrière d'une baie informatique et sa cartographie thermique complète. Il s'adresse aux exploitants de salles serveurs, aux intégrateurs de supervision et aux bureaux d'études qui veulent vérifier, baie par baie, que le refroidissement fonctionne réellement.
L'air circule des zones de haute pression vers les zones de basse pression : une pression plus forte en face avant garantit que l'air froid traverse les équipements sans mélange avec l'allée chaude. Le CAS rend cet écart mesurable et alarmable, et le croise avec les températures avant et arrière pour repérer les points chauds, les fuites de confinement et le sur-refroidissement coûteux.
Points forts du CAS
- Pression différentielle sur ±125 Pa (±0,5 inH2O, ±1,25 mbar), résolution 0,01 Pa, précision ±0,5 % à 25 °C
- Cartographie thermique sur deux chaînes de sondes : 6 températures (haut, milieu et bas, à l'avant et à l'arrière) et 2 humidités
- 3 valeurs de ΔT avant-arrière calculées automatiquement, 12 valeurs au total par capteur
- Température de -40 à +75 °C, résolution 0,1 °C, précision ±0,3 °C
- Humidité relative de 0 à 100 %HR, précision ±2 %HR à 25 °C
- Alimentation par le boîtier sensorProbe+ via RJ45, 250 mW typique, aucune alimentation locale
- Déport jusqu'à 18 m en câble CAT5/6, montage mural, rail DIN, magnétique ou à plat
- Jusqu'à 16 baies supervisées depuis une seule adresse IP avec un sensorProbeX+
Applications en bâtiment et sur site technique
- Datacenters et salles serveurs en confinement d'allée chaude ou froide : contrôle de l'écart de pression avant-arrière et détection d'un panneau obturateur manquant ou d'une porte restée ouverte.
- Salles informatiques tertiaires et universitaires : repérage des baies en surchauffe en partie haute et rééquilibrage des dalles perforées.
- Locaux techniques de santé et de collectivités : traçabilité des températures et de l'humidité des baies réseau critiques.
- Optimisation énergétique : données de ΔT et de pression pour ajuster les consignes des armoires de climatisation et réduire le PUE.
- Salles opérateurs et sites télécoms : surveillance continue des baies sans intervention sur les équipements en production.
Intégration et compatibilité
Le CAS se raccorde à un port capteur intelligent RJ45 d'un boîtier de la plateforme sensorProbe+, reconnu automatiquement au branchement. AKCP le positionne avec le boîtier de supervision IP sensorProbeX+. Lors du premier raccordement ou après une mise à jour du boîtier, le micrologiciel du capteur peut être actualisé automatiquement ; sur sensorProbeX+, cette mise à jour se fait sur les ports du module principal.
Les 12 valeurs remontent dans l'interface web du boîtier avec seuils d'avertissement et d'alarme, puis vers la GTB ou la supervision réseau par les protocoles du sensorProbe+ : SNMP, Modbus TCP, MQTT, e-mail et BACnet sous licence. Avec AKCPro Server ou Quicklime, les vues de baie et de confinement affichent le sens du flux d'air, les ΔT et la pression. Le CAS se combine avec les poignées RFID, l'afficheur LCD et le voyant d'état pour une baie entièrement instrumentée.
Pour comparer avec d'autres mesures, consultez nos capteurs de pression, nos capteurs de température et d'humidité et la gamme AKCP.
Caractéristiques techniques
| Référence | CAS (Cabinet Analysis Sensor) |
|---|---|
| Grandeurs | 6 températures, 3 ΔT, 2 humidités, 1 pression différentielle |
| Pression différentielle | ±125 Pa (±0,5 inH2O, ±1,25 mbar), résolution 0,01 Pa, précision ±0,5 % à 25 °C |
| Température | -40 à +75 °C, résolution 0,1 °C, précision ±0,3 °C |
| Humidité | 0 à 100 %HR, résolution 1 %HR, précision ±2 %HR à 25 °C |
| Raccordement | Prise RJ45, câble UTP CAT5e/6 |
| Déport maximal | 18 m (60 ft) en câble CAT5/6 standard |
| Alimentation | Par le boîtier sensorProbe+, sans alimentation additionnelle |
| Consommation | 250 mW typique, 50 mA |

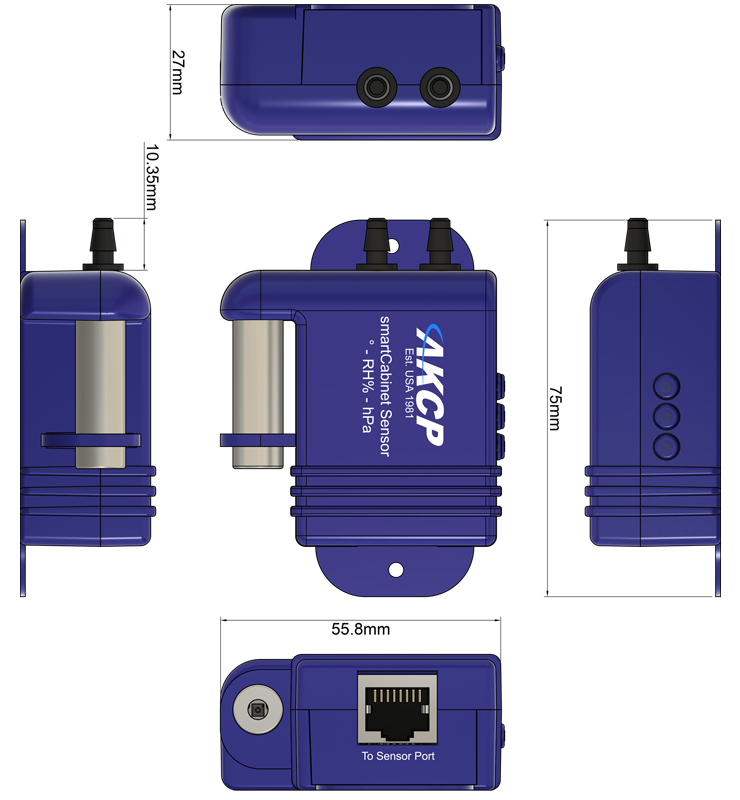

| Dimensions du boîtier | 75 x 55 x 27 mm |
| Montage | Pose à plat, mural, rail DIN ou magnétique |
| Environnement de fonctionnement | -35 à +80 °C, 20 à 80 %HR sans condensation |
| Compatibilité | Plateforme sensorProbe+ uniquement |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Grandeur mesurée
- Température, Humidité, Pression différentielle
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Confort thermique / CVC
- Alimentation
- Alimenté par le bus
- Type de montage
- Mural, Rail DIN, Magnétique, Pose libre / bureau
- Plage de mesure
- Pression : -125 à +125 Pa ; température : -40 à +75 °C ; humidité : 0 à 100 %HR
- Précision
- Pression : ±0,5 % à 25 °C ; température : ±0,3 °C ; humidité : ±2 %HR à 25 °C
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- AKCP sensorProbe+ (sensorProbeX+ recommandé, jusqu'à 16 baies par adresse IP)
- Connecteur
- RJ45 (port capteur intelligent AKCP)
- Points de mesure
- 6 températures, 2 humidités, 3 ΔT, 1 pression différentielle
- Déport maximal
- 18 m en câble CAT5/6
Contenu et accessoires compatibles
Le CAS forme une baie supervisée complète avec le boîtier sensorProbeX+, le compteur de courant sans contact CCM, les poignées de baie RFID SHL, le voyant d'état SSL et l'afficheur LCD. Les rallonges RJ45 CAB et le boîtier répartiteur de capteurs SSB complètent l'installation.
Documentation
Questions fréquentes
Quelle différence entre le CAS et un simple capteur de pression différentielle ?
Le CAS réunit dans un même capteur la pression différentielle avant-arrière de la baie et une cartographie thermique complète : 6 températures, 2 humidités et 3 écarts de température calculés. Un capteur de pression seul, comme l'AKCP DAPS, ne mesure que l'écart de pression entre deux volumes.
Avec quels boîtiers AKCP le CAS fonctionne-t-il ?
Le CAS est réservé à la plateforme sensorProbe+. AKCP le met en avant avec le sensorProbeX+, qui permet de superviser jusqu'à 16 baies depuis une seule adresse IP. Il n'est pas compatible avec les anciennes gammes sensorProbe sans le signe plus.
Faut-il une alimentation séparée ?
Non. Le capteur est alimenté par le port capteur du boîtier à travers le câble RJ45, avec une consommation typique de 250 mW (50 mA). Aucun bloc secteur ni pile n'est à prévoir dans la baie.
À quelle distance du boîtier peut-on installer le CAS ?
Le capteur peut être déporté jusqu'à 18 m du port capteur intelligent, avec un câble réseau CAT5 ou CAT6 standard. Cela couvre généralement une rangée de baies autour d'un sensorProbeX+ monté en rack.
Comment visualiser les données de la baie ?
Les valeurs sont disponibles dans l'interface web du boîtier et peuvent être relevées par la supervision via les protocoles du sensorProbe+. Avec AKCPro Server ou Quicklime, AKCP propose des vues de baie (rack map) et de confinement qui affichent flux d'air, températures avant et arrière, ΔT et pression.
