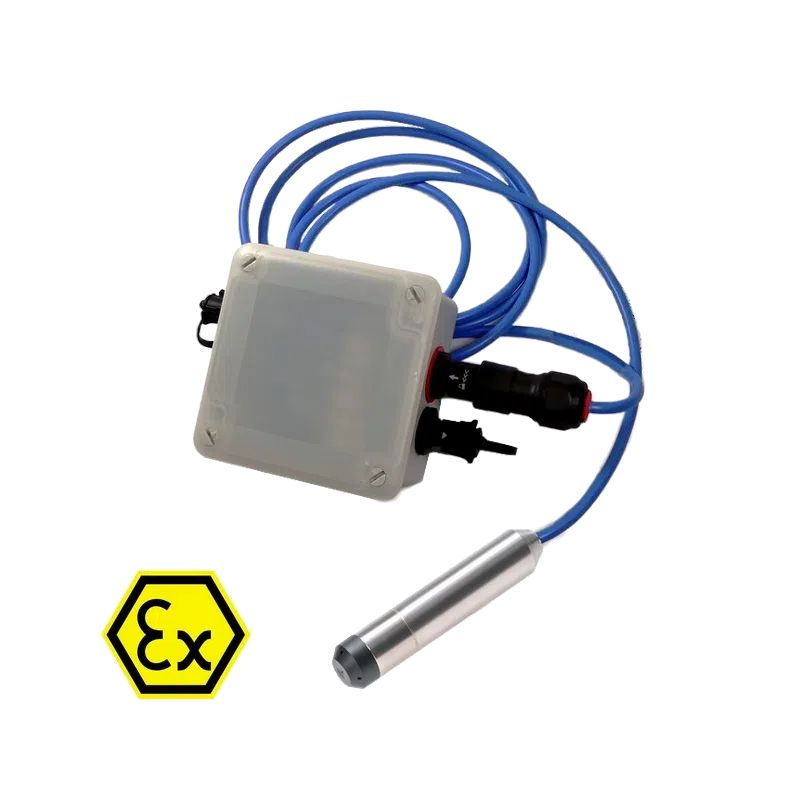

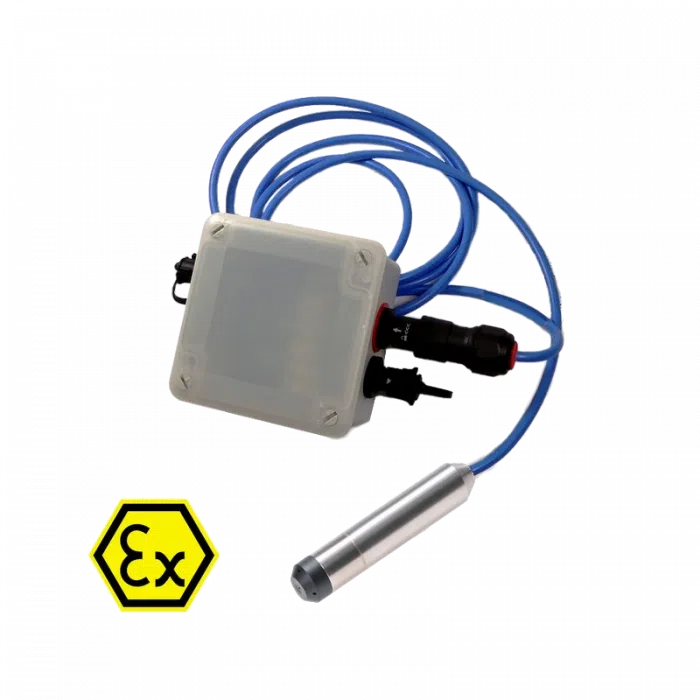

Réf. 50-70-209Watteco LEV'O+ Liquid - Sonde de niveau de liquide ATEX pour Toran'O LoRaWAN
- Sonde de pression relative 4-20 mA pour mesurer le niveau d'une cuve ou d'une citerne
- Plage 0 à 0,3 bar, précision ±0,8 % et résolution 0,1 % de la pleine échelle
- Sonde IP68 sur câble de 5 m, boîte de jonction avec purge du capillaire
- Plug and play sur le transmetteur LoRaWAN Toran'O (non fourni)
- ATEX zone 1 avec Toran'O, plus de 12 ans à 1 mesure par jour
| Connectivité radio | LoRaWAN |
|---|---|
| Grandeur mesurée | Niveau / distance, Pression |
| Usage | Télégestion de sites distants |
| Indice de protection | IP68 |
| Type de montage | Immergé |
| Certifications | Atex |
| Plage de mesure | 0 à 0,3 bar |
| Précision | Pression : ±0,8 % de la pleine échelle |
| Autonomie | Plus de 10 ans |
| Bande de fréquences | 868 MHz (EU868) |
| Compatibilité | Watteco Toran'O ATEX zone 1 |
| Connecteur | Amphenol 4 broches |
| Signal de sortie | 4-20 mA, alimentation 10 à 30 V DC |
- LoRaWAN
- IP68
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
La Watteco LEV'O+ Liquid est une sonde de niveau de liquide qui mesure la pression relative au fond d'une cuve pour en déduire la hauteur de liquide. Raccordée au transmetteur Toran'O, elle forme une solution LoRaWAN autonome de télémesure de niveau, utilisable en atmosphère explosive ATEX zone 1.
Elle s'adresse aux exploitants de cuves de fioul, de gazole, d'huile ou d'engrais liquide, et aux services techniques qui surveillent des réservoirs, puisards ou piézomètres. La mesure ne demande pas de connaître la géométrie de la cuve : l'application convertit la pression en hauteur, ce qui simplifie la planification des livraisons et l'alerte avant débordement.
Points forts du LEV'O+ Liquid
- Mesure de niveau par pression relative, sans connaître les dimensions de la cuve
- Plage de 0 à 0,3 bar, soit environ 3 m de colonne d'eau
- Précision de ±0,8 % et résolution de 0,1 % de la pleine échelle
- Sonde IP68 sur câble de 5 m, corps de petit diamètre adapté à un tube de 1 pouce
- Boîte de jonction IP55 qui purge le capillaire de référence et permet de déporter le transmetteur vers une zone mieux couverte
- Sortie 4-20 mA, connecteur Amphenol 4 broches plug and play sur Toran'O
- ATEX zone 1 lorsque la sonde est raccordée au Toran'O (Ex II 2G Ex ib IIC T4 Gb)
- Durée de vie de la solution supérieure à 12 ans à 1 mesure et 1 envoi par jour
Applications en bâtiment et sur site technique
- Chaufferies fioul de bâtiments tertiaires, d'écoles ou d'établissements de santé : suivre le niveau de cuve et déclencher la commande au bon moment.
- Groupes électrogènes de datacenters et de sites sensibles : surveiller la réserve de gazole des cuves journalières.
- Postes de relevage et puisards : alerter sur un niveau haut avant débordement, en complément de la pompe.
- Industrie : contrôler le niveau d'huile de coupe ou de lubrifiant d'un process.
- Agriculture et collectivités : télémesure de cuves d'engrais liquide ou de piézomètres sur des sites isolés.
Intégration et compatibilité
La LEV'O+ Liquid n'a pas de radio propre : elle se raccorde au Toran'O ATEX zone 1 (référence 50-70-124 en IP55 ou 50-70-150 en IP68), capteur LoRaWAN classe A qui l'alimente le temps de la mesure puis la remet en veille. Le Toran'O transmet la valeur 4-20 mA sur le réseau, avec un seuil bas et un seuil haut configurables, et rejoint les passerelles LoRaWAN du marché.
Les trames du Toran'O se décodent avec les codecs Watteco, disponibles pour ChirpStack, The Things Network, Kerlink, Multitech ou Node-RED. La conversion de la pression en hauteur, puis en volume selon la forme de la cuve, se fait dans la plateforme d'exploitation ou la GTB.
Liquides prévus par Watteco en zone ATEX 1 ou 2 : fioul domestique, mazout lourd, gazole, benzine ; eau potable sur demande, le joint standard en élastomère fluoré n'étant pas adapté à l'eau potable. Retrouvez d'autres solutions dans nos capteurs de niveau et de distance et sur la page Watteco.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Fonction | Sonde de niveau par pression relative pour transmetteur Toran'O |
| Référence | 50-70-209, LEV'O+ Liquid pour Toran'O |
| Gamme de pression | 0 à 0,3 bar relatif |
| Précision | ±0,8 % de la pleine échelle à 25 °C |
| Résolution | 0,1 % de la pleine échelle |
| Surcharge | 3 fois la pleine échelle, 3 bar max pour la version 0,3 bar |
| Sortie et alimentation | 4-20 mA, 10 à 30 V DC fournis par le Toran'O pendant la mesure |
| Câble de sonde | 5 m jusqu'à la boîte de jonction, capillaire de référence intégré |
| Raccordement électrique | 2 m après la boîte de jonction, autres longueurs de 2 à 30 m sur demande |
| Interface de sortie | Connecteur Amphenol 4 broches, plug and play avec Toran'O |
| Matériau d'étanchéité | Élastomère fluoré, non adapté à l'eau potable |
| Liquides | Fioul domestique, mazout lourd, gazole, benzine ; eau potable sur demande |
| Température | -20 à +80 °C, milieu et ambiance (milieu non gelé) |
| Indice de protection | Sonde IP68, boîte de jonction IP55 |
| Protection Ex | ATEX zone 1 avec Toran'O : Ex II 2G Ex ib IIC T4 Gb, -20 à +50 °C ambiant |
| Transmetteur associé | Toran'O ATEX zone 1, LoRaWAN classe A EU868, pile lithium 3,6 V 3 600 mAh |
| Autonomie de la solution | Plus de 12 ans à 1 mesure et 1 transmission par jour |
| Normes | CEM 2014/30/UE, RoHS |
Critères de sélection
- Connectivité radio
- LoRaWAN
- Grandeur mesurée
- Pression, Niveau / distance
- Usage
- Télégestion de sites distants
- Indice de protection
- IP68
- Type de montage
- Immergé
- Certifications
- Atex
- Plage de mesure
- 0 à 0,3 bar
- Précision
- Pression : ±0,8 % de la pleine échelle
- Autonomie
- Plus de 10 ans
- Bande de fréquences
- 868 MHz (EU868)
- Compatibilité
- Watteco Toran'O ATEX zone 1
- Connecteur
- Amphenol 4 broches
- Signal de sortie
- 4-20 mA, alimentation 10 à 30 V DC
Contenu et accessoires compatibles
- Sonde LEV'O+ Liquid avec câble de 5 m et boîte de jonction
- Transmetteur Watteco Toran'O ATEX zone 1, indispensable et vendu séparément
- Testeur de couverture Watteco Netw'O pour choisir l'emplacement du transmetteur
Documentation
Questions fréquentes
Le transmetteur LoRaWAN est-il inclus ?
Non. La référence 50-70-209 comprend la sonde et sa boîte de jonction. Elle se raccorde à un Toran'O ATEX zone 1 (50-70-124 ou 50-70-150), qui alimente la sonde et transmet la mesure sur LoRaWAN.
Quelle hauteur de liquide peut-on mesurer ?
La plage de 0 à 0,3 bar correspond à environ 3 m d'eau. Pour un liquide moins dense comme le fioul, la hauteur mesurable est un peu plus grande ; la conversion se fait dans l'application à partir de la densité.
Faut-il connaître les dimensions de la cuve ?
Pas pour obtenir la hauteur de liquide, déduite de la pression. Les dimensions ne servent qu'à convertir cette hauteur en volume dans la plateforme.
Peut-on l'utiliser en zone ATEX ?
Oui, en zone 1, à condition d'être raccordée au Toran'O ATEX zone 1. L'installation et la maintenance doivent être réalisées par du personnel compétent selon la norme EN 60079-14.
Convient-elle à l'eau potable ?
Pas en version standard : le joint en élastomère fluoré n'est pas adapté. Watteco propose l'eau potable sur demande.
À propos de WATTECO
WATTECO est un fabricant français de capteurs IoT, installé à Lanester dans le Morbihan. L'entreprise conçoit et produit des émetteurs radio LPWAN, principalement LoRaWAN, destinés à la mesure de grandeurs physiques et de données environnementales. Elle revendique plus de trente ans d'expérience dans l'électronique et une fabrication 100 % française.
Voir toute la gamme WATTECODemander un devis pour le LEV'O+ Liquid
Précisez le nombre de cuves à équiper, la nature du liquide, la classification ATEX de la zone et le réseau LoRaWAN visé : nous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités et peuvent inclure les transmetteurs Toran'O.
