AKCP 8PRB - Relais piloté 8 ports commandé par les capteurs AKCP
- 8 relais indépendants pilotés par les capteurs d'un boîtier AKCP, sur un seul port RJ45
- 8 borniers Phoenix 3 points NO, NF, COM, calibre 5 A sous 30 V DC
- Un securityProbe pilote jusqu'à 8 modules, soit 64 relais, avec détection automatique
- Alimentation 5 V par le boîtier ou adaptateur 7,5 V DC 3 A en option
- Commande par l'interface web ou en SNMP, LED d'état par relais
| Connectivité radio | Aucune (filaire) |
|---|---|
| Protocoles IP et intégration | E-mail (SMTP), SNMP |
| Usage | Confort thermique / CVC, Salle serveur / datacenter, Télégestion de sites distants |
| Alimentation | Alimenté par le bus, Très basse tension DC (5 à 60 V) |
| Type de montage | Rack 19 pouces |
| Entrées et sorties | Sortie relais |
| Compatibilité | AKCP securityProbe 5E, AKCP sensorProbe+ |
| Autonomie | Sans objet (alimenté) |
| Connecteur | RJ45 vers le port capteur intelligent ; 8 borniers Phoenix 3 points (NO, NF, COM) ; jack 7,5 V DC |
| Calibre des contacts | 5 A sous 30 V DC ; en 220 V AC, 5 A (tableau technique) ou 1 A (présentation AKCP) |
| Nombre de relais | 8 |
- Aucune (filaire)
- SNMP
- E-mail (SMTP)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le relais piloté 8 ports AKCP 8PRB réunit huit relais indépendants dans un même module, commandés par les capteurs d'un boîtier de supervision AKCP. Chaque relais réagit à l'état d'un capteur : température, fuite d'eau, ouverture de porte ou coupure secteur. Il s'adresse aux exploitants de datacenters, aux services techniques et aux intégrateurs qui doivent automatiser plusieurs actions dans une même baie ou un même local technique.
Plutôt que de multiplier les relais isolés, le 8PRB centralise les commandes sur un seul port RJ45 du boîtier. Ventilation de secours, signalisation, coupure de circuit ou report d'alarme vers la GTB s'organisent depuis une interface unique, avec une logique exécutée localement par le boîtier.
Points forts du 8PRB
- 8 relais indépendants sur un seul port capteur RJ45
- 8 borniers Phoenix 3 points : normalement ouvert, normalement fermé, commun
- Connecteurs et contacts donnés pour 5 A sous 30 V DC ; en secteur, prévoir un contacteur pour les charges importantes
- Huit relais par port RJ45, soit 64 relais au maximum sur un securityProbe
- Détection automatique et alarme de déconnexion du module
- Endurance : 20 millions de manœuvres à vide, 100 000 à charge nominale
- Alimentation 5 V par le boîtier ou adaptateur 7,5 V DC 3 A, 2,475 W typiques
- Fonctionnement de -40 à +70 °C
Applications en bâtiment et sur site technique
- Datacenters et salles serveurs : démarrage étagé de plusieurs unités de ventilation ou de climatisation de secours selon la température.
- Locaux techniques tertiaires : coupure d'électrovannes sur fuite d'eau, allumage d'un voyant et report d'un contact sec vers la GTB.
- Sites télécoms et sites distants : redémarrage à distance de plusieurs équipements actifs sans déplacement.
- Industrie et process : commande de contacteurs et de signalisations d'une armoire à partir des mesures d'environnement.
- Gestion de l'énergie : délestage de charges non prioritaires sur alarme électrique.
Intégration et compatibilité
Le 8PRB se raccorde à un port capteur intelligent RJ45 des boîtiers de supervision IP AKCP securityProbe et sensorProbe+. Les règles se définissent dans l'interface web du boîtier : capteur source, état déclencheur et action de chaque relais. Les alarmes peuvent être envoyées par e-mail ou trap SNMP, avec la description et l'emplacement du défaut.
Les relais se commandent aussi depuis un poste externe avec les utilitaires SNMP en ligne de commande fournis par AKCP, en interactif ou par script, ce qui permet de les intégrer à un outil de supervision ou à un ordonnanceur. AKCPro Server centralise l'état des relais et des capteurs sur plusieurs sites.
Pour une seule charge en secteur ou en courant continu, voir le relais PRB. Retrouvez tous les relais IP et relais pilotés et la gamme AKCP.
Caractéristiques techniques
| Nombre de relais | 8, indépendants |
|---|---|
| Sorties | 8 borniers Phoenix 3 points : NO, NF, COM |
| Calibre connecteurs et contacts | 5 A maximum sous 30 V DC ; en 220 V AC, AKCP indique 5 A dans le tableau technique et 1 A dans la présentation produit |
| Relais | Contacts AgCdO, 250 V AC et 10 A maximum, 16 A sous 250 V AC en charge résistive |
| Endurance | 20 millions de manœuvres à vide, 100 000 à charge nominale ; 1 800 manœuvres/min à charge nominale |
| Raccordement au boîtier | RJ45, câble UTP CAT5e/6, déport jusqu'à 15 m (50 ft) |
| Capacité | Jusqu'à 64 relais par securityProbe |
| Alimentation | 5 V DC par le boîtier, ou adaptateur 7,5 V DC 3 A (nécessaire au-delà d'un relais utilisé) |
| Consommation | 2 475 mW typique (495 mA) |
| Signalisation | Une LED par relais, une LED d'alimentation |
| Dimensions | 10,83 x 5,43 x 1,80 pouces (environ 275 x 138 x 46 mm) |

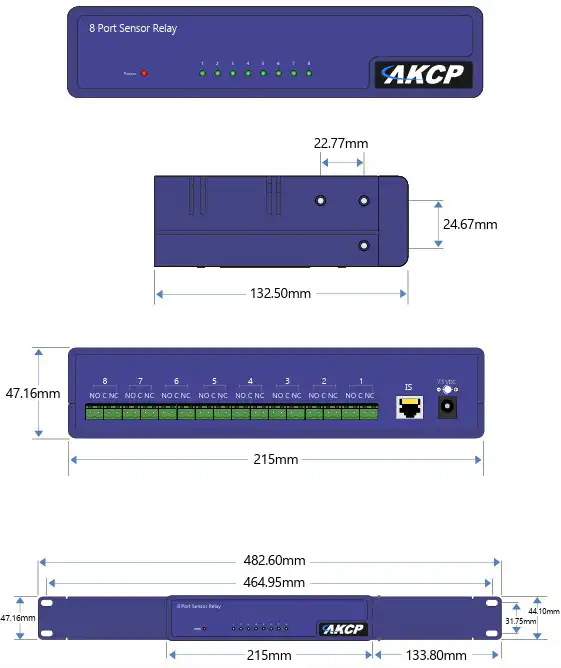

| Montage | Équerres rack 19 pouces (largeur 482,6 mm) d'après le plan coté constructeur |
| Température de fonctionnement et de stockage | -40 à +70 °C |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Protocoles IP et intégration
- SNMP, E-mail (SMTP)
- Usage
- Salle serveur / datacenter, Confort thermique / CVC, Télégestion de sites distants
- Alimentation
- Très basse tension DC (5 à 60 V), Alimenté par le bus
- Type de montage
- Rack 19 pouces
- Entrées et sorties
- Sortie relais
- Compatibilité
- AKCP securityProbe 5E, AKCP sensorProbe+
- Autonomie
- Sans objet (alimenté)
- Connecteur
- RJ45 vers le port capteur intelligent ; 8 borniers Phoenix 3 points (NO, NF, COM) ; jack 7,5 V DC
- Calibre des contacts
- 5 A sous 30 V DC ; en 220 V AC, 5 A (tableau technique) ou 1 A (présentation AKCP)
- Nombre de relais
- 8
Contenu et accessoires compatibles
Le module est livré seul. Prévoir un boîtier AKCP securityProbe ou sensorProbe+, un câble réseau CAT5/6 et, dans la plupart des cas, l'adaptateur secteur 7,5 V DC 3 A.
Accessoires utiles : sondes de température et d'humidité, détecteurs de fuite d'eau, contacts de porte et capteurs de tension secteur qui serviront de déclencheurs.
Documentation
Questions fréquentes
Avec quels boîtiers AKCP le 8PRB est-il compatible ?
AKCP indique un pilotage depuis l'interface web d'un securityProbe ou d'un sensorProbe+. Le module se branche sur un port capteur intelligent RJ45 du boîtier, qui le détecte automatiquement. Un securityProbe peut gérer jusqu'à 64 relais, soit huit relais par port RJ45.
Faut-il une alimentation externe ?
Le module peut fonctionner sur le 5 V DC fourni par le boîtier. La fiche technique précise toutefois qu'un adaptateur 7,5 V DC 3 A est nécessaire dès que plus d'un relais est utilisé, ce qui est le cas de la plupart des installations. Sa consommation typique est de 2,475 W.
Quelle charge peut-on commander avec chaque relais ?
Les connecteurs et contacts du 8PRB sont donnés pour 5 A au maximum sous 30 V DC. En 220 V AC, la documentation AKCP indique selon les pages 5 A ou 1 A : pour une charge secteur, la bonne pratique est de commander la bobine d'un contacteur de puissance. Chaque sortie offre un contact normalement ouvert, normalement fermé et commun.
Quelle différence avec le relais PRB ?
Le PRB commande une seule charge, avec des versions secteur à prises IEC ou DC jusqu'à 10 A. Le 8PRB regroupe huit relais sur un même port capteur : il convient quand plusieurs équipements d'une baie ou d'un local doivent réagir à des alarmes différentes, avec un câblage centralisé.
Quelle distance entre le module et le boîtier ?
La fiche technique AKCP indique un déport jusqu'à 15 m (50 ft) depuis le port capteur du boîtier, en câble réseau CAT5 ou CAT6 standard.
À propos de AKCP

AKCP conçoit et fabrique depuis 1981 des solutions de supervision en réseau pour l'environnement, l'énergie et la sécurité des locaux techniques. Ses boîtiers IP, ses capteurs RJ45 à reconnaissance automatique et ses logiciels de supervision centralisée servent à surveiller salles serveurs, baies informatiques, locaux électriques, sites télécoms et bâtiments tertiaires, avec remontée d'alarmes vers la GTB ou le réseau d'entreprise.
Voir toute la gamme AKCPDemander un devis pour le 8PRB
Indiquez le boîtier AKCP en place, le nombre d'équipements à commander et leurs charges : nous revenons vers vous sous 24 h ouvrées avec une architecture conseillée. Les tarifs sont établis selon les quantités et la configuration.
