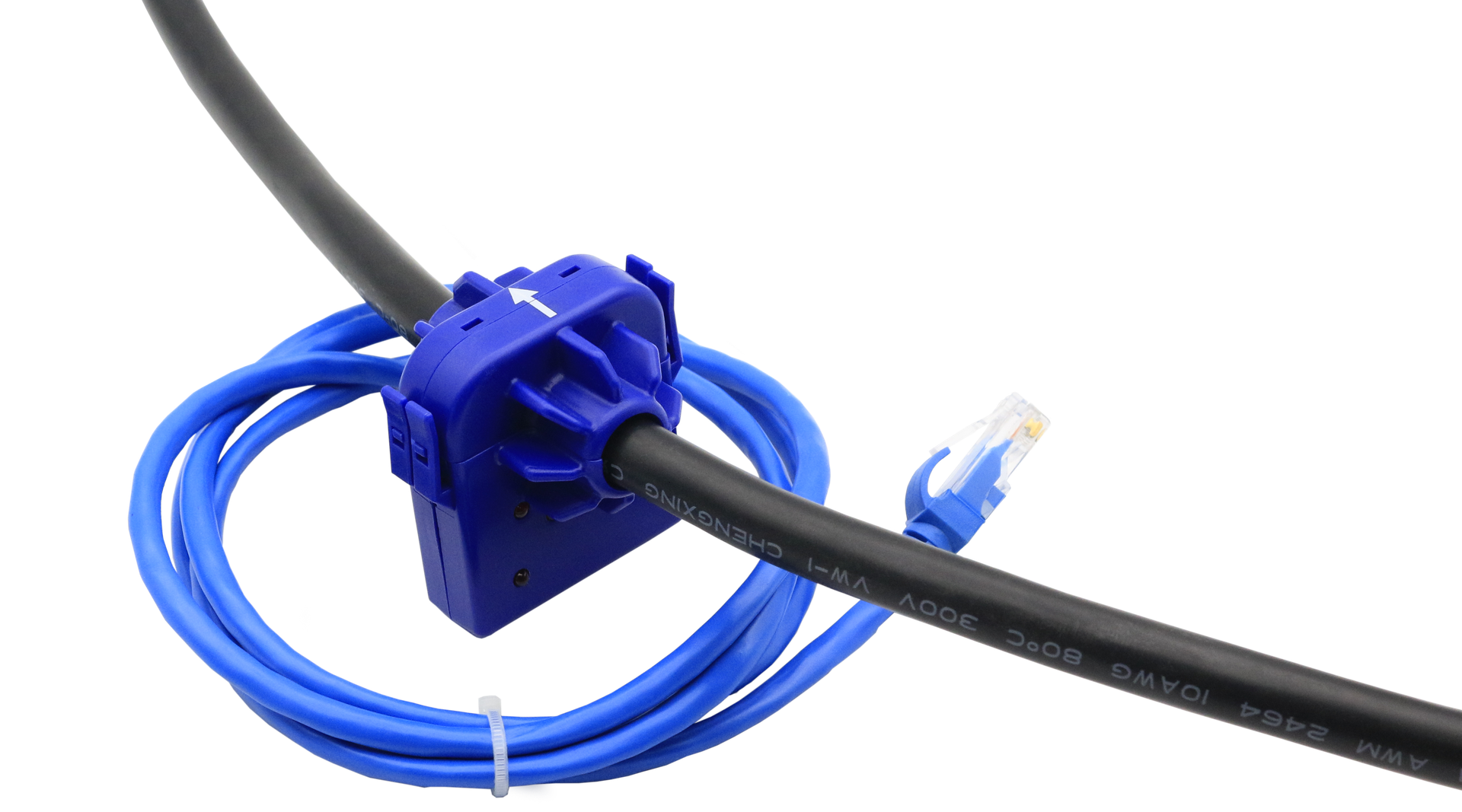

Réf. CCMAKCP CCM - Capteur de courant sans contact pour câble multiconducteur
- Mesure du courant sur câble 2 ou 3 conducteurs sans séparer les fils, jusqu’à 32 A
- Précision ±5 % sur câble étalonné en usine, ±10 % sur câble non étalonné
- Détection par champ magnétique, pose sur câble Ø 13 mm sans coupure ni électricien
- Alimenté par le boîtier AKCP via RJ45, 7,25 mW typique, déport jusqu’à 15 m
- Fonctionnement de -35 à +80 °C, boîtier 49 x 45 x 51 mm
| Connectivité radio | Aucune (filaire) |
|---|---|
| Grandeur mesurée | Courant |
| Usage | Comptage énergétique, Salle serveur / datacenter |
| Alimentation | Alimenté par le bus |
| Plage de mesure | 0 à 32 A |
| Précision | Courant : ±5 % sur câble étalonné en usine, ±10 % sur câble non étalonné |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | AKCP sensorProbe+ (sensorProbe2+, sensorProbeX+) |
| Connecteur | RJ45 (port capteur intelligent AKCP) |
| Calibre de courant | Jusqu’à 32 A sur câble multiconducteur, Ø 13 mm |
| Déport maximal | 15 m (50 ft) en câble CAT5/6 |
- Aucune (filaire)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : 24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-vente
- Tarifs selon les quantités
Le capteur de courant sans contact AKCP CCM (Contactless Current Meter) mesure le courant consommé par une baie ou un équipement directement sur son câble d'alimentation multiconducteur, sans séparer la phase du neutre et sans couper le circuit. Il s'adresse aux exploitants de salles serveurs, aux services techniques et aux intégrateurs de supervision qui veulent connaître la charge électrique réelle, baie par baie, sans intervention électrique.
Là où un transformateur de courant (TC) classique impose d'accéder à un conducteur isolé, le CCM se pose sur la gaine d'un câble 2 ou 3 conducteurs et exploite le champ magnétique. L'installation se fait en production, sans arrêt de service et sans habilitation électrique particulière, puis la mesure remonte dans le boîtier de supervision AKCP avec ses seuils d'alarme.
Points forts du CCM
- Mesure du courant sur câble d'alimentation 2 ou 3 conducteurs jusqu'à 32 A
- Précision ±5 % sur câble étalonné en usine du même type, ±10 % sur câble non étalonné
- Détection par champ magnétique : aucun conducteur à isoler, aucun arrêt de l'équipement
- Passage de câble de 13 mm de diamètre, boîtier compact de 49 x 45 x 51 mm
- Voyant d'alimentation et rampe de LED pour l'étalonnage
- Alimenté par le boîtier via RJ45, consommation typique de 7,25 mW (1,45 mA)
- Déport jusqu'à 15 m (50 ft) en câble CAT5/6, fonctionnement de -35 à +80 °C
Applications en bâtiment et sur site technique
- Datacenters et salles serveurs : suivi de la charge de chaque baie pour vérifier la marge disponible avant ajout de serveurs.
- Prévention des coupures : alarme avant d'atteindre le seuil de déclenchement d'un disjoncteur de départ baie.
- Pilotage énergétique : données de consommation par baie pour le calcul du PUE et l'analyse de capacité.
- Locaux techniques tertiaires, établissements d'enseignement ou de santé : suivi de la consommation d'un équipement critique sans modifier l'installation électrique.
- Sites télécoms et armoires distantes : détection d'un équipement à l'arrêt ou en surconsommation.
Intégration et compatibilité
Le CCM se raccorde à un port capteur intelligent RJ45 d'un boîtier de supervision IP AKCP de la famille sensorProbe+, qui l'alimente et le reconnaît automatiquement. La valeur de courant apparaît dans l'interface web du boîtier, avec seuils d'avertissement et d'alarme, notifications par e-mail ou SMS selon le boîtier, et remontée vers la GTB ou l'hyperviseur en SNMP, Modbus TCP, MQTT ou BACnet sous licence.
Dans AKCPro Server ou Quicklime, le courant de chaque baie se combine aux cartographies thermiques et à la pression différentielle du capteur CAS, et alimente l'analyse de flux d'air sensorCFD. Pour un comptage d'énergie plus complet, voir nos capteurs de courant et TC, nos compteurs d'énergie électrique et la gamme AKCP.
Caractéristiques techniques
| Référence | CCM (Contactless Current Meter) |
|---|---|
| Principe de mesure | Détection du champ magnétique du courant dans un câble multiconducteur |
| Câbles compatibles | Câbles d'alimentation 2 ou 3 conducteurs, jusqu'à 32 A |
| Passage de câble | Ø 13 mm |
| Précision | ±5 % sur câble étalonné en usine du même type ; ±10 % sur câble non étalonné |
| Signalisation | LED d'alimentation, rampe de LED d'étalonnage |
| Raccordement | Prise RJ45, câble UTP CAT5e |
| Déport maximal | 15 m (50 ft) en câble CAT5/6 UTP |
| Alimentation | Par le boîtier AKCP, sans alimentation additionnelle |
| Consommation | 7,25 mW typique, 1,45 mA |
| Dimensions | 49 x 45 x 51 mm (l x h x p) |
| Montage | Directement sur le câble à mesurer |
| Environnement de fonctionnement | -35 à +80 °C, 20 à 80 %HR sans condensation |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Grandeur mesurée
- Courant
- Usage
- Salle serveur / datacenter, Comptage énergétique
- Alimentation
- Alimenté par le bus
- Plage de mesure
- 0 à 32 A
- Précision
- Courant : ±5 % sur câble étalonné en usine, ±10 % sur câble non étalonné
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- AKCP sensorProbe+ (sensorProbe2+, sensorProbeX+)
- Connecteur
- RJ45 (port capteur intelligent AKCP)
- Calibre de courant
- Jusqu'à 32 A sur câble multiconducteur, Ø 13 mm
- Déport maximal
- 15 m (50 ft) en câble CAT5/6
Contenu et accessoires compatibles
Le CCM se combine avec le capteur d'analyse de baie CAS, les cartographies thermiques THMS et le boîtier répartiteur SSB, qui regroupe cartographies, pression et compteur de courant sur un seul port du sensorProbeX+. Les rallonges RJ45 CAB permettent d'atteindre la longueur de déport maximale.
Documentation
Questions fréquentes
Pourquoi un capteur sans contact plutôt qu'un transformateur de courant ?
Un transformateur de courant classique doit entourer un seul conducteur, ce qui impose d'ouvrir la gaine ou d'intervenir dans un tableau. Le CCM se pose directement sur le cordon multiconducteur (phase, neutre et terre sous la même gaine) et mesure le courant par le champ magnétique, sans arrêt de l'alimentation.
Quelle précision attendre sur site ?
AKCP annonce ±5 % lorsque le capteur est étalonné en usine sur un câble du même type que celui de l'installation, et ±10 % sur un câble non étalonné. C'est suffisant pour suivre la charge d'une baie, anticiper le déclenchement d'un disjoncteur et alimenter un calcul de PUE, pas pour de la refacturation.
Le CCM mesure-t-il aussi la puissance ?
Le capteur mesure le courant. La puissance peut être obtenue lorsqu'une tension de référence est disponible dans le système AKCP. Pour une mesure d'énergie certifiable, préférez un compteur électrique en ligne comme l'AKCP ILPM.
Sur quels câbles peut-on l'installer ?
Le CCM est conçu pour les câbles d'alimentation 2 ou 3 conducteurs jusqu'à 32 A. Le passage de câble du boîtier accepte un diamètre de 13 mm d'après le plan coté AKCP.
Faut-il un électricien pour la pose ?
Non, c'est l'un des atouts mis en avant par AKCP : le capteur se clipse sur le câble existant, sans coupure ni modification du circuit, puis se raccorde au boîtier par un câble réseau.
À propos de AKCP
AKCP est une entreprise américaine fondée en 1981, spécialisée dans la fabrication de solutions de surveillance environnementale pour les centres de données et les infrastructures critiques.
Voir toute la gamme AKCPDemander un devis pour le CCM
Indiquez le nombre de baies ou de points à équiper et le boîtier AKCP déjà en place : nous vous répondons sous 24 h ouvrées avec une proposition adaptée et un conseil technique sur l'architecture. Les tarifs sont établis selon les quantités et la configuration retenue.
