AKCP BATTMON - Capteur de courant, tension et température de batteries
- Tension 0 à 60 V DC en trois gammes (15, 30 ou 60 V)
- Courant DC par TC externe de 50 A à 2 000 A, précision ±0,05 % pleine échelle
- Sonde de température de borne -40 à +75 °C sur câble de 1 m
- Alimenté par le boîtier AKCP sensorProbe+ via RJ45, 10 m maximum
- Boîtier 56 x 55 x 33,3 mm, fixation rail DIN ou vis
| Connectivité radio | Aucune (filaire) |
|---|---|
| Grandeur mesurée | Courant, Température, Tension |
| Usage | Maintenance prédictive, Salle serveur / datacenter, Télégestion de sites distants |
| Alimentation | Alimenté par le bus |
| Type de montage | Rail DIN |
| Entrées et sorties | Entrée courant (TC) |
| Plage de mesure | Tension : 0 à 60 V DC ; Courant : jusqu’à 2 000 A selon le TC ; Température : -40 à +75 °C |
| Précision | Tension : ±0,05 % pleine échelle ; Courant : ±0,05 % pleine échelle |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | AKCP sensorProbe+ (sensorProbe2+, sensorProbeX+), AKCPro Server |
| Connecteur | RJ45 (port capteur intelligent AKCP) ; borniers Phoenix tension, température et TC |
| Calibre courant | TC BAT-CT de 0-50 A à 1500-2000 A, réglé en usine |
| Types de batteries | Plomb, LiPo, éléments isolés ou parcs de batteries |
| Élément | Capteur BATTMON, TC 0-50 A, TC 50-100 A, TC 100-200 A, TC 300-400 A, TC 400-500 A, TC 500-600 A, TC 700-800 A, TC 800-1000 A, TC 1000-1500 A, TC 1500-2000 A |
- Aucune (filaire)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : 24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-vente
- Tarifs selon les quantités
Le capteur de courant batterie AKCP BATTMON surveille en continu trois grandeurs d'une batterie ou d'un parc de batteries : la tension continue, le courant de charge ou de décharge mesuré par un transformateur de courant ouvrant, et la température de la borne. Il convient aux batteries au plomb, LiPo, aux éléments isolés comme aux parcs complets.
Il s'adresse aux exploitants d'onduleurs, de groupes électrogènes, de sites télécom et d'installations solaires. Avec le BATTMON, la batterie devient un point de mesure tracé et alarmé dans la supervision : la maintenance se planifie sur des valeurs réelles. Il fait partie des capteurs de courant et TC du catalogue.
Points forts du BATTMON
- Tension de 0 à 60 V DC, en trois gammes configurables : 0 à 15 V, 0 à 30 V ou 0 à 60 V
- Courant DC par transformateur de courant externe, de 50 A à 2 000 A selon le TC choisi
- Précision de ±0,05 % de la pleine échelle en tension et en courant, dérive de ±0,02 %/°C
- Sonde de température de borne sur câble de 1 m, de -40 à +75 °C
- TC posé autour du câble positif, sans couper le circuit
- Boîtier compact de 56 x 55 x 33,3 mm, fixation sur rail DIN ou par vis
- Alimenté par le boîtier AKCP, câble RJ45 jusqu'à 10 m
Applications en bâtiment et sur site technique
- Onduleur de salle serveur ou de datacenter : suivi de la tension et du courant de charge et de décharge pour vérifier l'autonomie réelle.
- Groupe électrogène d'hôpital ou de bâtiment tertiaire : surveillance de la batterie de démarrage, du courant de démarrage ou du courant de charge de l'alternateur.
- Site télécom ou relais isolé : contrôle du parc de batteries du redresseur, souvent sur un site peu visité.
- Installation solaire avec stockage : un BATTMON sur le parc de batteries et un second sur la sortie des panneaux pour comparer charge et consommation.
Intégration et compatibilité
Le BATTMON se raccorde sur un port capteur RJ45 d'un boîtier de la plateforme sensorProbe+ par un câble UTP Cat5e ou Cat6, jusqu'à 10 m. Le boîtier l'alimente, applique les seuils d'alarme, trace les historiques et envoie les alertes par e-mail, trap SNMP ou SMS avec un modem. Les valeurs sont exploitables en SNMP et en Modbus TCP selon le boîtier, pour une reprise dans une GTB ou un outil de supervision.
Côté batterie, le câblage se fait sur trois borniers débrochables : un pour la tension, un pour la sonde de température, un pour le TC. Le capteur n'est pas isolé galvaniquement : il faut tenir compte des différences de potentiel lors du raccordement. Les mesures se centralisent dans AKCPro Server. Voir aussi la catégorie batteries et onduleurs et la gamme AKCP.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| BATTMON | Capteur seul, sans transformateur de courant | À commander avec le TC adapté au courant de la batterie |
| BAT-CT50 | Transformateur de courant 0 à 50 A | Câble parcouru par 0 à 50 A |
| BAT-CT100 | Transformateur de courant 50 à 100 A | Câble parcouru par 50 à 100 A |
| BAT-CT200 | Transformateur de courant 100 à 200 A | Câble parcouru par 100 à 200 A |
| BAT-CT400 | Transformateur de courant 300 à 400 A | Câble parcouru par 300 à 400 A |
| BAT-CT500 | Transformateur de courant 400 à 500 A | Câble parcouru par 400 à 500 A |
| BAT-CT600 | Transformateur de courant 500 à 600 A | Câble parcouru par 500 à 600 A |
| BAT-CT800 | Transformateur de courant 700 à 800 A | Câble parcouru par 700 à 800 A |
| BAT-CT1000 | Transformateur de courant 800 à 1 000 A | Câble parcouru par 800 à 1 000 A |
| BAT-CT1500 | Transformateur de courant 1 000 à 1 500 A | Câble parcouru par 1 000 à 1 500 A |
| BAT-CT2000 | Transformateur de courant 1 500 à 2 000 A | Câble parcouru par 1 500 à 2 000 A |
Caractéristiques techniques
| Grandeurs mesurées | Tension DC, courant DC (par TC externe), température de borne, puissance calculée |
|---|---|
| Tension | 0 à 60 V DC, gammes 0 à 15 V, 0 à 30 V ou 0 à 60 V |
| Courant | Par TC externe : 50 A (standard), 100, 200, 400, 500, 600, 800, 1 000, 1 500 ou 2 000 A |
| Précision | Tension et courant : ±0,05 % pleine échelle ; dérive en température du courant : ±0,02 %/°C |
| Température de borne | Sonde sur câble de 1 m, -40 à +75 °C |
| Signalisation | LED d'alimentation, LED de présence d'entrée |
| Raccordements | 1 port RJ45 ; borniers Phoenix pour la tension, la température et le TC |
| Câble vers le boîtier | UTP Cat5e/6, 10 m maximum |
| Alimentation | Par le boîtier sensorProbe+, sans alimentation externe |

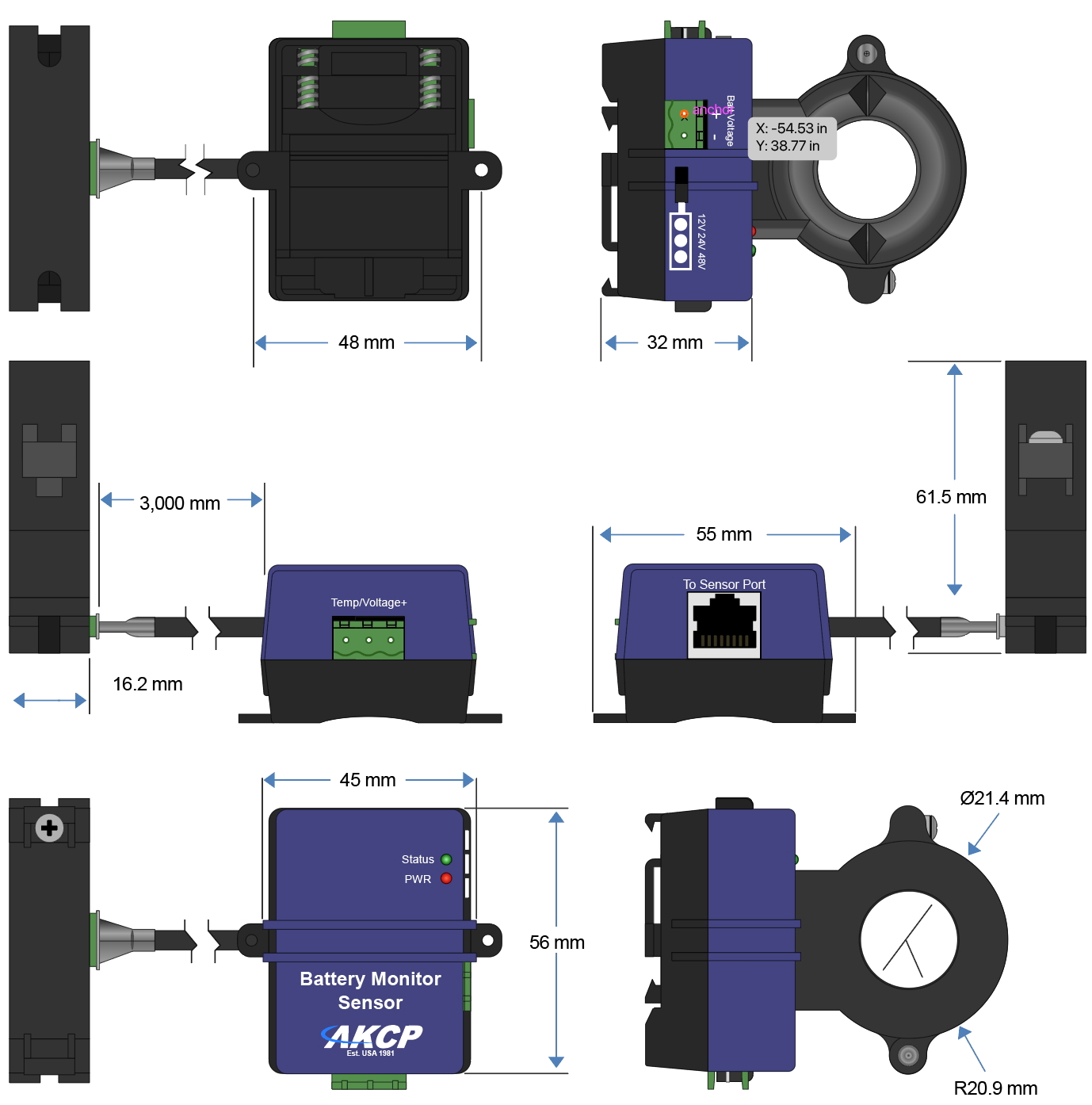

| Dimensions | 56 x 55 x 33,3 mm |
| Fixation | Rail DIN ou vis |
| Environnement de fonctionnement | -35 à +80 °C, 20 à 80 %HR sans condensation |
| MTBF | 1 400 000 heures |
| Nombre de capteurs occupés | 4 |
| Isolation | Non isolé galvaniquement |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Grandeur mesurée
- Température, Courant, Tension
- Usage
- Salle serveur / datacenter, Maintenance prédictive, Télégestion de sites distants
- Alimentation
- Alimenté par le bus
- Type de montage
- Rail DIN
- Entrées et sorties
- Entrée courant (TC)
- Plage de mesure
- Tension : 0 à 60 V DC ; Courant : jusqu'à 2 000 A selon le TC ; Température : -40 à +75 °C
- Précision
- Tension : ±0,05 % pleine échelle ; Courant : ±0,05 % pleine échelle
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- AKCP sensorProbe+ (sensorProbe2+, sensorProbeX+), AKCPro Server
- Connecteur
- RJ45 (port capteur intelligent AKCP) ; borniers Phoenix tension, température et TC
- Calibre courant
- TC BAT-CT de 0-50 A à 1500-2000 A, réglé en usine
- Types de batteries
- Plomb, LiPo, éléments isolés ou parcs de batteries
- Élément
- Capteur BATTMON, TC 0-50 A, TC 50-100 A, TC 100-200 A, TC 300-400 A, TC 400-500 A, TC 500-600 A, TC 700-800 A, TC 800-1000 A, TC 1000-1500 A, TC 1500-2000 A
Contenu et accessoires compatibles
Le BATTMON est livré avec sa sonde de température de borne ; le transformateur de courant BAT-CT est une référence séparée, à choisir selon le courant à mesurer. À associer à un boîtier sensorProbe2+ ou sensorProbeX+.
Documentation
Questions fréquentes
Le transformateur de courant est-il fourni avec le BATTMON ?
Non. Le capteur BATTMON est vendu sans transformateur de courant (TC). Il faut commander en même temps le TC de la gamme BAT-CT qui correspond au courant maximal de la batterie, de 50 A à 2 000 A. AKCP règle le calibre du TC en usine : il ne peut pas être modifié ensuite.
Quelles tensions de batterie peut-on surveiller ?
L'entrée tension accepte de 0 à 60 V DC, avec trois gammes configurables : 0 à 15 V, 0 à 30 V ou 0 à 60 V. Cela couvre les batteries 12 V, 24 V et 48 V des onduleurs, des groupes électrogènes, des redresseurs télécom et des installations solaires.
Sur quels boîtiers AKCP fonctionne le BATTMON ?
Uniquement sur la plateforme sensorProbe+. Le boîtier peut mettre à jour le microprogramme du capteur au premier branchement ; cette mise à jour ne se fait que sur les 4 ports capteurs principaux. Le BATTMON compte pour 4 capteurs dans la capacité du boîtier.
Peut-on surveiller chaque élément d'une batterie montée en série ?
Non, AKCP le déconseille : le BATTMON n'est pas isolé galvaniquement, et la mesure d'éléments individuels sur une batterie en série est jugée dangereuse. Sur des batteries en parallèle, on peut suivre chaque élément ou l'ensemble du parc.
À quoi sert la mesure du courant de démarrage d'un groupe électrogène ?
Une baisse progressive du courant de démarrage alors que la tension reste correcte signale une batterie qui n'a plus assez de puissance ou un démarreur fatigué. C'est un signe précoce de risque de non-démarrage, à traiter avant la prochaine coupure secteur.
À propos de AKCP
AKCP est une entreprise américaine fondée en 1981, spécialisée dans la fabrication de solutions de surveillance environnementale pour les centres de données et les infrastructures critiques.
Voir toute la gamme AKCPDemander un devis pour le BATTMON
Indiquez la tension et le courant maximal de vos batteries ainsi que le boîtier AKCP en place : nous vous répondons sous 24 h ouvrées avec le transformateur de courant adapté. Les tarifs sont établis selon les quantités.
