AKCP DCS - Câble contact sec et module 5 entrées pour sensorProbe+
- Câble DCS : 1 contact sec configurable en entrée (alarme/normal) ou en sortie 0/5 V, 20 mA max
- Module 5DCS : 5 entrées contact sec sur un seul port RJ45, licence de port incluse
- Câbles de 4,5 m, 18 m ou 30 m, déport jusqu'à 305 m du boîtier
- Alimenté par le boîtier AKCP, reconnaissance automatique et alarme de déconnexion
- Contacts tirés à 5 V, non isolés : contacts libres de potentiel uniquement
| Connectivité radio | Aucune (filaire) |
|---|---|
| Grandeur mesurée | Ouverture / contact |
| Entrées et sorties | Entrée TOR / contact sec, Sortie TOR / transistor |
| Usage | GTB / intégration BMS, Salle serveur / datacenter, Sécurité des locaux, Télégestion de sites distants |
| Alimentation | Alimenté par le bus |
| Type de montage | Mural, Rail DIN |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | AKCP sensorProbe+ (5DCS : sensorProbe1+ et sensorProbe2+) |
| Variante | Câble 4,5 m, 18 m ou 30 m ; module 5 entrées |
| Connecteur | RJ45 (port capteur intelligent AKCP) |
| Tension de contact | Contacts secs tirés à 5 V, non isolés |
| Déport maximal | 305 m (1 000 ft) |
| Version | 4,5 m (15 ft), 18 m (60 ft), 30 m (100 ft), 5 entrées contacts secs |
- Aucune (filaire)
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

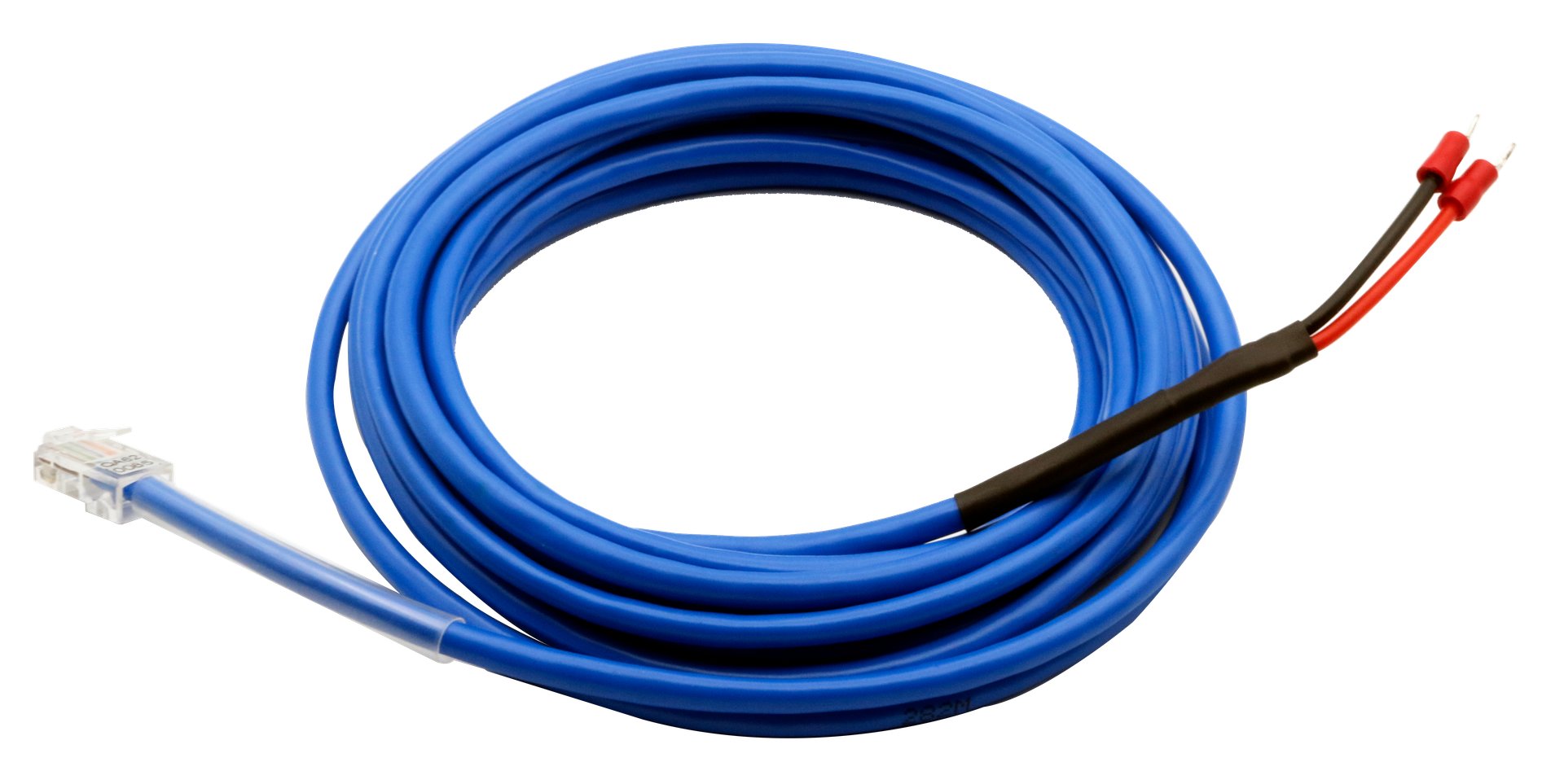

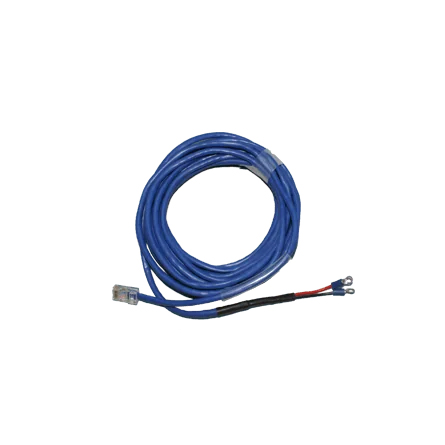

Le câble contact sec AKCP DCS (Dry Contact Sensor) raccorde un contact libre de potentiel d'un équipement tiers sur un port capteur d'un boîtier AKCP sensorProbe+. Il permet aux intégrateurs et aux exploitants de remonter dans la supervision l'état d'un onduleur, d'une climatisation, d'une centrale d'alarme intrusion ou incendie, sans automate supplémentaire.
Cette fiche regroupe le câble à une voie, proposé en trois longueurs, et le module 5DCS qui rassemble cinq entrées sur un seul port RJ45. Chaque passage en alarme peut déclencher une alerte par e-mail ou trap SNMP.
Points forts du DCS
- Câble DCS : une voie configurable en entrée (alarme ou normal) ou en sortie (niveau haut 5 V ou bas 0 V)
- Sortie capable de 20 mA, état normal de l'entrée réglable dans l'interface du boîtier
- Mémorisation des états critiques jusqu'à leur lecture SNMP, pour ne manquer aucun événement

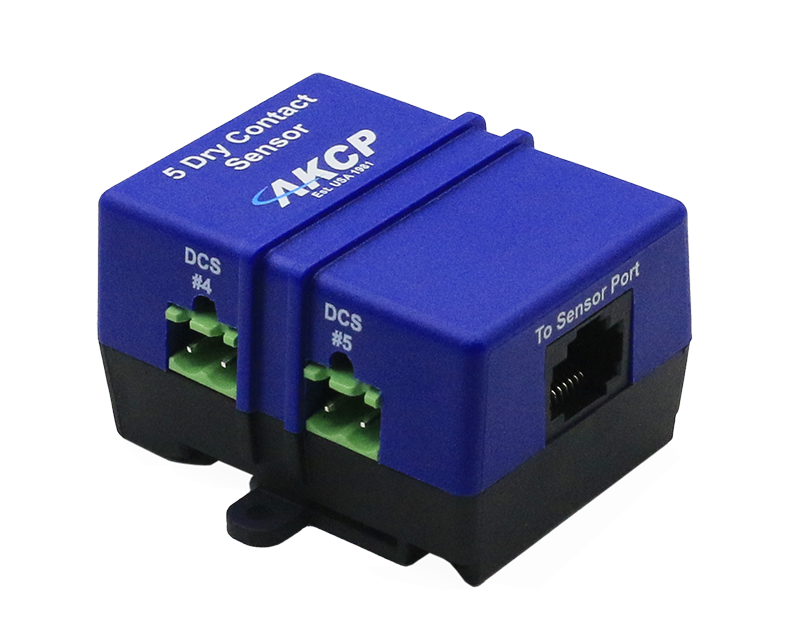

- Module 5DCS : 5 entrées sur un port RJ45, jusqu'à 20 contacts sur un sensorProbe2+
- Plusieurs lectures par seconde, alimentation par le boîtier AKCP
- Déport jusqu'à 305 m avec câble UTP ou blindé basse capacité
Applications en bâtiment et sur site technique
- Salles serveurs : report du défaut ou du passage sur batterie d'un onduleur, de l'alarme d'une armoire de climatisation.
- Locaux techniques tertiaires : état d'un groupe électrogène, d'un disjoncteur ou d'une pompe de relevage.
- Sécurité des locaux : regroupement des contacts de porte, des sorties d'une centrale intrusion ou d'un tableau incendie.
- Sites distants et télécoms : remontée de plusieurs alarmes d'équipements vers un boîtier unique accessible en IP.
Intégration et compatibilité
Le câble DCS se branche sur un port capteur intelligent RJ45 d'un boîtier de supervision IP AKCP de la plateforme sensorProbe+. Le module 5DCS est réservé aux sensorProbe1+ et sensorProbe2+ ; sur ce dernier, une licence est nécessaire par port utilisé, et la référence 5DCS l'inclut. Les états sont consultables par l'interface web, en SNMP (get et traps) et par e-mail, puis relayés vers la GTB par les protocoles du boîtier.
Les contacts ne sont pas isolés et sont tirés à 5 V : ne jamais y injecter de tension. Pour d'autres capteurs filaires, consultez nos capteurs et détecteurs filaires et nos câbles.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| DCS15 | Câble une voie de 4,5 m (15 ft), entrée ou sortie | Équipement situé dans la même baie ou le même local |
| DCS60 | Câble une voie de 18 m (60 ft) | Équipement dans une salle voisine |
| DCS100 | Câble une voie de 30 m (100 ft) | Équipement éloigné, groupe ou local onduleur |
| 5DCS | Module 5 entrées sur un port RJ45, licence incluse | Regroupement de plusieurs alarmes sur un port |
Caractéristiques techniques
| Mesure (DCS) | Entrée : alarme ou normal ; sortie : activée ou désactivée |
|---|---|
| Type (DCS) | Entrée contact ouvert/fermé ; sortie niveau haut 5 V ou bas 0 V |
| Sortie (DCS) | 20 mA maximum, non adaptée au pilotage direct d'un relais |
| Mesure (5DCS) | 5 entrées contact ouvert/fermé, alarme ou normal |
| Tension de contact | Contacts secs tirés à 5 V, non isolés |
| Fréquence de mesure | Plusieurs relevés par seconde |
| Raccordement | Prise RJ45, câble UTP CAT5 |
| Déport maximal | 305 m (1 000 ft) en câble UTP ou blindé basse capacité |
| Alimentation | Par le boîtier AKCP, sans alimentation additionnelle |

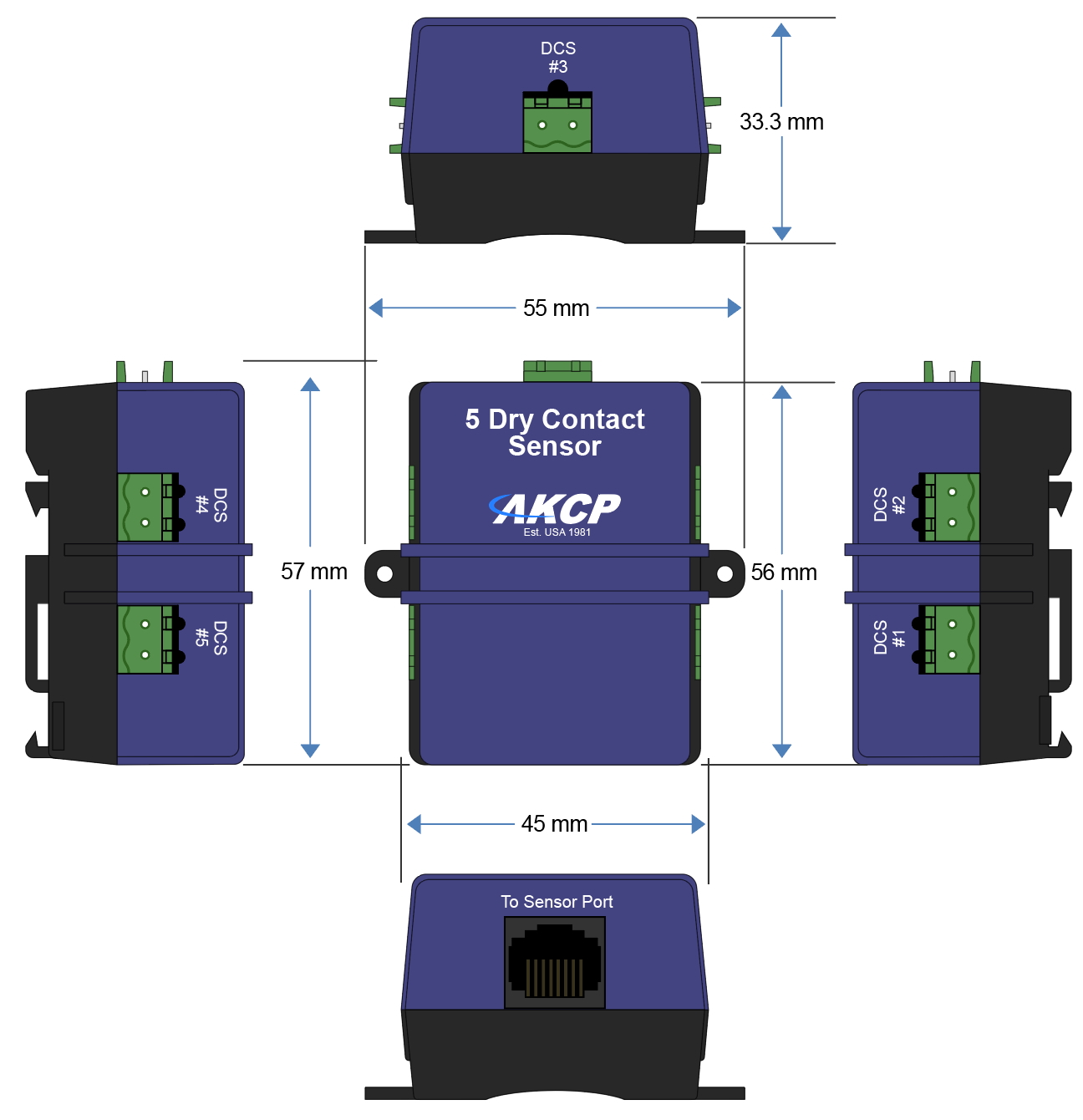

| Dimensions du 5DCS | 56 x 55 x 33,3 mm |
| Montage du 5DCS | Rail DIN ou vis |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Grandeur mesurée
- Ouverture / contact
- Entrées et sorties
- Entrée TOR / contact sec, Sortie TOR / transistor
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Sécurité des locaux, Télégestion de sites distants
- Alimentation
- Alimenté par le bus
- Type de montage
- Mural, Rail DIN
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- AKCP sensorProbe+ (5DCS : sensorProbe1+ et sensorProbe2+)
- Variante
- Câble 4,5 m, 18 m ou 30 m ; module 5 entrées
- Connecteur
- RJ45 (port capteur intelligent AKCP)
- Tension de contact
- Contacts secs tirés à 5 V, non isolés
- Déport maximal
- 305 m (1 000 ft)
- Version
- 4,5 m (15 ft), 18 m (60 ft), 30 m (100 ft), 5 entrées contacts secs
Documentation
Questions fréquentes
Quelle différence entre le câble DCS et le module 5DCS ?
Le câble DCS occupe un port capteur pour un seul contact, utilisable en entrée ou en sortie. Le module 5DCS regroupe 5 entrées de contact sec sur un même port RJ45, uniquement en entrée. Pour piloter une sortie, on choisit donc le câble DCS.
Peut-on raccorder une tension externe sur le contact ?
Non. Les contacts sont tirés à 5 V par le capteur et ne sont pas isolés. Seul un contact sec libre de potentiel doit être raccordé, par exemple le relais de défaut d'un onduleur ou la sortie alarme d'une centrale.
La sortie peut-elle commander un relais ?
La fiche technique AKCP précise que la sortie du câble DCS n'est pas prévue pour piloter directement un relais. Elle délivre un niveau logique 0 ou 5 V avec un courant limité à 20 mA ; un module d'interface est nécessaire pour commuter une charge.
Combien de contacts secs peut-on superviser avec un sensorProbe2+ ?
Avec le module 5DCS, chaque port RJ45 accepte 5 entrées, soit jusqu'à 20 contacts secs sur un sensorProbe2+. Une licence par port est nécessaire ; elle est incluse avec la référence 5DCS.
À propos de AKCP

AKCP conçoit et fabrique depuis 1981 des solutions de supervision en réseau pour l'environnement, l'énergie et la sécurité des locaux techniques. Ses boîtiers IP, ses capteurs RJ45 à reconnaissance automatique et ses logiciels de supervision centralisée servent à surveiller salles serveurs, baies informatiques, locaux électriques, sites télécoms et bâtiments tertiaires, avec remontée d'alarmes vers la GTB ou le réseau d'entreprise.
Voir toute la gamme AKCPDemander un devis pour le DCS
Indiquez le nombre de contacts à remonter, les distances et le boîtier AKCP utilisé : nous vous répondons sous 24 h ouvrées avec la combinaison de câbles et de modules adaptée. Les tarifs sont établis selon les quantités.
Produits similaires
Voir toute la catégorie
Dragino A01A / A02 / A13 / A16 - Sondes à ultrasons pour capteur DDS04
- Aucune (filaire)
- Niveau / distance
- IP67

HWgroup Flood Detector 1W-UNI - Détecteur de fuite d'eau ponctuel IP67 1-Wire
- Aucune (filaire)
- 1-Wire
- Fuite d'eau

HWgroup STHC 102 - Capteur CO2, température et humidité Modbus RTU RS-485
- Aucune (filaire)
- RS-485
- Modbus RTU

HWgroup AC Current Probe 1W-UNI 2 - Capteur de courant AC 30 A à tore ouvrant
- Aucune (filaire)
- 1-Wire
- Courant
Autres produits AKCP
Toute la gamme AKCP


AKCP SHL - Poignée de baie RFID avec détecteur d'ouverture, option code PIN
- Aucune (filaire)
- Ouverture / contact
- Alimenté par le bus

AKCP Door Control Unit - Contrôle d'accès de porte avec lecteur de badge RFID
- Aucune (filaire)
- Ethernet
- RS-485
Pour aller plus loin
Produits similaires
AKCP ACV - Capteur de présence tension secteur AC pour supervision
AKCP MD - Détecteur de présence infrarouge PIR filaire pour salle serveur
AKCP SP-WT - Module E/S LoRa sans fil Wireless Tunnel pour capteurs
- Radio LoRa, protocole privé AKCP Wireless Tunnel, portée jusqu'à 3 km en espace dégagé
- 4 ports capteurs intelligents AKCP, ou 4-20 mA (A2D), Modbus RS485 (MOD), sonde THS01 (dTH01)
- Alimentation 5,5 V 3 A ou 3 piles AAA, pack 6 AAA en option jusqu'à 10 ans
- Bande EU868 863 à 868 MHz, FCC Part 15C et CE EN 300 220-2
- 111 x 62 x 87 mm, montage magnétique ou rail DIN, -15 à +50 °C

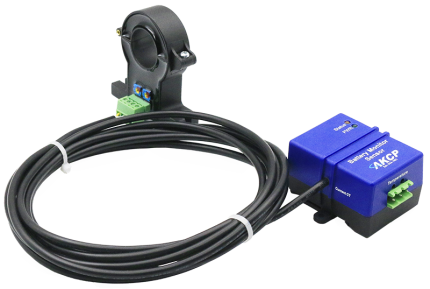

AKCP BATTMON - Capteur de courant, tension et température de batteries
