Réf. 600654HWgroup AC Current Probe 1W-UNI 2 - Capteur de courant AC 30 A à tore ouvrant
- Mesure du courant alternatif monophasé de 0 à 30 A, résolution 0,1 A
- Transformateur ouvrant : pose sans couper le conducteur, circuit jusqu’à 400 V
- Bus 1-Wire UNI en RJ11, isolé galvaniquement, alimenté en 5 V / 10 mA
- Convertisseur 16 bits étalonné sur 8 points, IP33, 26 × 29 × 42 mm
- Compatible Poseidon2, Ares, STE2 et Perseus
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | 1-Wire |
| Grandeur mesurée | Courant |
| Usage | Comptage énergétique, Salle serveur / datacenter, Télégestion de sites distants |
| Alimentation | Alimenté par le bus |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural, Pose libre / bureau |
| Plage de mesure | 0 à 30 A |
| Précision | Courant : ±2 % |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | HWgroup Poseidon2, Ares 12 LTE, STE2 R2 / LITE / PLUS, Perseus Monitoring, Perseus Energy, Perseus Industrial (bus 1-Wire UNI) |
| Calibre courant | 0 à 30 A AC monophasé, transformateur ouvrant (split-core) |
| Connecteur | RJ11 |
| Tension max mesurée | 400 V |
- Aucune (filaire)
- 1-Wire
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : en stock, livraison sous 48/72 h
- Conseil technique avant-vente
- Tarifs selon les quantités

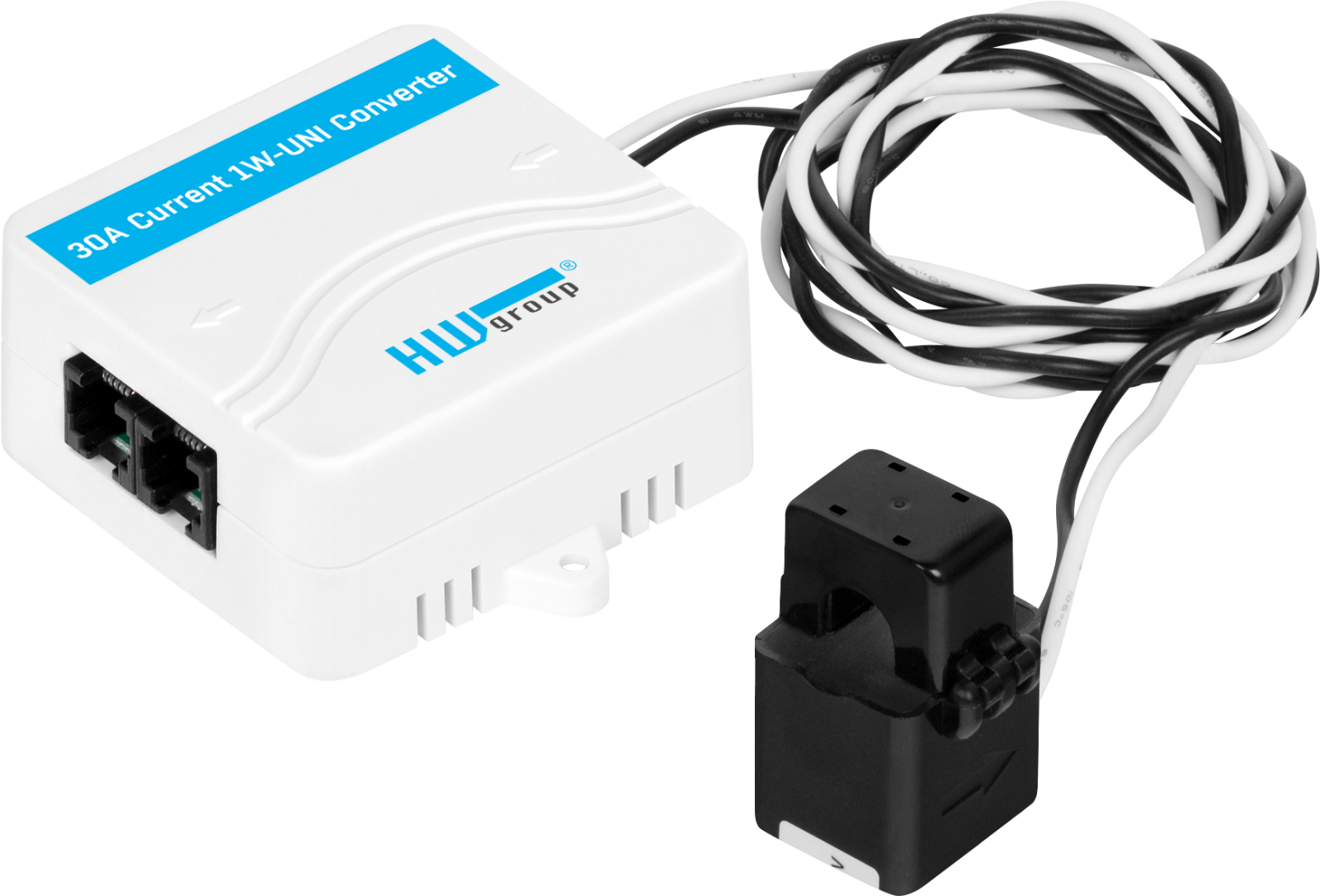

La sonde HWgroup AC Current Probe 1W-UNI 2 est un capteur de courant alternatif (AC) qui mesure jusqu'à 30 A sur un départ monophasé, sans couper le conducteur. Son transformateur à noyau ouvrant (split-core) se referme autour du fil de phase ou de neutre, et la valeur remonte sur le bus 1-Wire UNI d'un boîtier de supervision HWgroup.
Elle s'adresse aux exploitants de salles serveurs, aux services techniques et aux intégrateurs qui veulent suivre la charge d'une baie, d'un tableau divisionnaire ou d'un équipement critique. Associée à un Poseidon2 ou un Perseus, elle sert d'alerte précoce contre la surcharge d'une ligne : un seuil franchi déclenche une alarme e-mail, SMS ou SNMP selon le boîtier hôte.
Points forts du AC Current Probe 1W-UNI 2
- Plage de mesure de 0 à 30 A AC, résolution d'affichage de 0,1 A
- Transformateur ouvrant : pose sans coupure ni débranchement du circuit
- Tension maximale du circuit mesuré : 400 V
- Isolation galvanique entre le bus 1-Wire UNI et le circuit mesuré
- Convertisseur analogique-numérique 16 bits, étalonnage sur 8 points
- Alimentation par le port RJ11 : 5 V, 10 mA, aucun bloc secteur à prévoir
- Convertisseur compact 26 × 29 × 42 mm, IP33, garantie 24 mois
Applications en bâtiment et sur site technique
- Datacenter et salle serveur : suivi du courant absorbé par chaque baie pour anticiper le déclenchement d'un disjoncteur.
- Sites télécoms et stations de base (BTS) : contrôle à distance de l'alimentation d'un local technique isolé.
- Bâtiments tertiaires et enseignement : surveillance d'un départ de tableau (chauffage d'appoint, climatisation, ventilation) et détection d'un fonctionnement anormal hors horaires.
- Industrie et logistique : vérification qu'une machine, une pompe ou une chambre froide est bien alimentée et ne dépasse pas sa charge nominale.
- Collectivités : suivi de consommation d'équipements dans des locaux répartis, depuis un même portail.
Intégration et compatibilité
La sonde se raccorde en RJ11 sur un port 1-Wire UNI. HWgroup la liste comme compatible avec les Poseidon2 3268, 3468 et 4002, l'Ares 12 LTE, les STE2 R2, STE2 LITE et STE2 PLUS, ainsi qu'avec les Perseus Monitoring 140, 145, 150 et 155, Perseus Energy 242 et 285 et Perseus Industrial 310 et 315. C'est le boîtier hôte qui publie la mesure vers la GTB ou la supervision : SNMP, Modbus TCP, XML ou portail SensDesk selon le modèle.
Pour multiplier les sondes ou allonger le bus, on utilise un Poseidon T-Box2 ou un Poseidon T-Box RJ11. L'outil 1W-UNI USB calibrator (dongle USB vers RJ11 et logiciel) sert à configurer et étalonner les capteurs 1-Wire UNI. Retrouvez l'ensemble des capteurs de courant et des boîtiers de supervision IP compatibles.
- Conducteur mesuré : phase (L) ou neutre (N), obligatoirement isolé
- Un seul fil dans le tore, sans l'enrouler autour du noyau
- Liaison transformateur vers convertisseur par fil double isolation de 1 m
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Référence | 600654 |
| Grandeur mesurée | Courant alternatif monophasé |
| Plage de mesure | 0 à 30 A AC |
| Précision | ± 2 % |
| Résolution | 0,1 A |
| Convertisseur A/N | 16 bits |
| Points d'étalonnage | 8 |
| Valeurs fournies | 1 |
| Tension max du circuit mesuré | 400 V |
| Isolation | Bus 1-Wire UNI isolé galvaniquement du circuit mesuré |
| Fil transformateur vers convertisseur | 1 m |
| Longueur de câble | 3 m |
| Connecteur | RJ11 (bus 1-Wire UNI) |
| Alimentation et consommation | Par le RJ11, 5 V, 10 mA |
| Fonctionnement | -15 à +50 °C, 0 à 80 % HR |
| Stockage | -30 à +60 °C, 5 à 95 % HR |
| Indice de protection | IP33 |
| Installation | Sur table ou murale |
| Dimensions et poids | 26 × 29 × 42 mm, 177 g |
| Conformité | Déclaration CE |
| Garantie | 24 mois |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- 1-Wire
- Grandeur mesurée
- Courant
- Usage
- Salle serveur / datacenter, Comptage énergétique, Télégestion de sites distants
- Alimentation
- Alimenté par le bus
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural, Pose libre / bureau
- Plage de mesure
- 0 à 30 A
- Précision
- Courant : ±2 %
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- HWgroup Poseidon2, Ares 12 LTE, STE2 R2 / LITE / PLUS, Perseus Monitoring, Perseus Energy, Perseus Industrial (bus 1-Wire UNI)
- Calibre courant
- 0 à 30 A AC monophasé, transformateur ouvrant (split-core)
- Connecteur
- RJ11
- Tension max mesurée
- 400 V
Contenu et accessoires compatibles

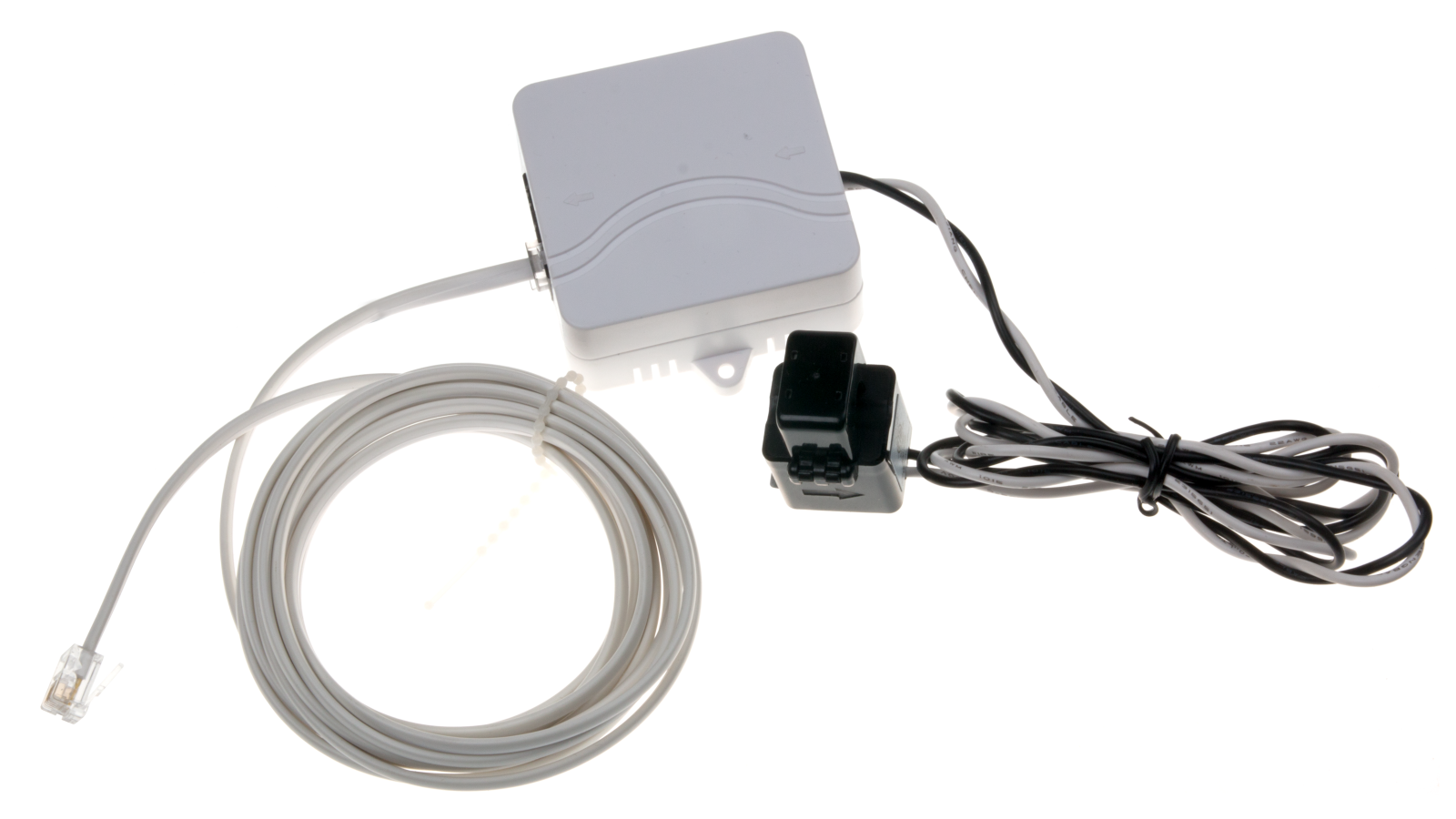

La sonde se compose d'un transformateur de courant à pince (clamp meter) et d'un convertisseur 1-Wire UNI. Accessoires utiles : Poseidon T-Box2 ou T-Box RJ11, et le 1W-UNI USB calibrator. D'autres sondes analogiques HWgroup (tension 60 V, 230 V, boucle 4-20 mA) sont présentées parmi nos sondes et capteurs filaires.
Documentation
Questions fréquentes
Faut-il couper le câble pour installer la sonde AC Current Probe 1W-UNI 2 ?
Non. Le transformateur se déverrouille, s'ouvre, puis se referme autour du conducteur. La mesure se fait sans débrancher le départ, à condition que le fil soit isolé et qu'il traverse librement le tore.
Peut-on passer un câble complet (phase et neutre) dans le tore ?
Non. HWgroup indique qu'un seul conducteur doit traverser le tore, la phase (L) ou le neutre (N). Avec deux fils ou plus, les courants s'annulent et la mesure devient impossible. Le fil ne doit pas non plus être enroulé autour du noyau.
Sur quels boîtiers HWgroup la sonde fonctionne-t-elle ?
Sur les appareils dotés d'un port 1-Wire UNI (RJ11) : Poseidon2, Ares 12 LTE, STE2 R2, STE2 LITE, STE2 PLUS et les gammes Perseus Monitoring, Perseus Energy et Perseus Industrial. La sonde est alimentée par ce port.
La sonde mesure-t-elle la puissance ou l'énergie consommée ?
Non. Elle fournit une seule valeur : le courant alternatif en ampères, de 0 à 30 A. Pour un comptage d'énergie en kWh, il faut un compteur électrique Modbus raccordé à un boîtier Perseus Energy.
Quelle différence avec la sonde de courant continu de la gamme ?
Cette version mesure un courant alternatif monophasé jusqu'à 30 A. Pour des alimentations en courant continu, par exemple en télécoms, HWgroup propose une sonde DC Current probe 1W-UNI distincte.
À propos de HWgroup
HW group est une entreprise basée à Prague, en République tchèque, spécialisée dans la fabrication de solutions de surveillance à distance. Leur portefeuille comprend plus de 300 produits, distribués mondialement via un réseau de 50 distributeurs.
Voir toute la gamme HWgroupDemander un devis pour le AC Current Probe 1W-UNI 2
Précisez le nombre de départs à surveiller et le boîtier HWgroup en place ou envisagé : nous vous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités et la composition de votre projet.
