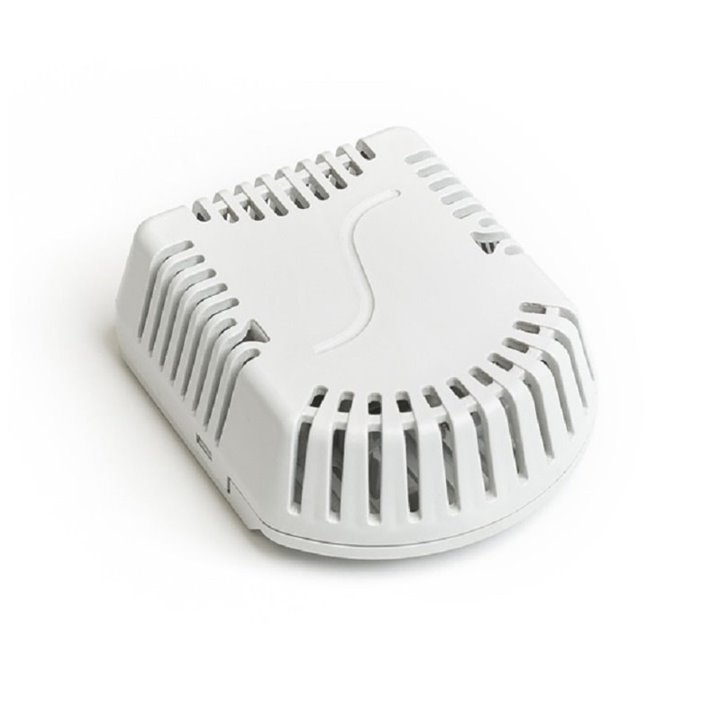

HWgroup STHC 102 - Capteur CO2, température et humidité Modbus RTU RS-485
- CO2 NDIR 400 à 5 000 ppm, ±100 ppm, autocalibration
- Température ±0,5 °C et humidité ±3 % HR
- Version STHCPV 102 : pression 300 à 1 100 hPa et indice COV 0 à 500
- RS-485 Modbus RTU, alimentation 15 à 30 V DC, 300 mW typique
- Boîtier mural LEXAN IP30, 71,9 x 59 x 27 mm
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Modbus RTU, RS-485 |
| Grandeur mesurée | CO2, COV, Humidité, Pression atmosphérique, Température |
| Usage | Confort thermique / CVC, GTB / intégration BMS, Qualité de l'air intérieur |
| Alimentation | Très basse tension DC (5 à 60 V) |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Mural |
| Plage de mesure | CO2 : 400 à 5 000 ppm ; température : 0 à 45 °C (CO2 garanti) ; humidité : 0 à 95 % HR ; pression atmosphérique : 300 à 1 100 hPa (STHCPV 102) ; COV : indice IAQ 0 à 500 (STHCPV 102) |
| Précision | CO2 : ±100 ppm ; température : ±0,5 °C ; humidité : ±3 % HR ; pression : ±0,6 hPa (STHCPV 102) |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | HWgroup Perseus (modèle Sensit STHx 102), GTB et automates Modbus RTU |
| Technologie CO2 | NDIR avec autocalibration |
| Connecteur | Bornier GND, PWR, K+, K-, BUS END |
| Boîtier | LEXAN, 71,9 x 59 x 27 mm |
| Mesures | CO2, température, humidité, CO2, COV, pression, température, humidité |
- Aucune (filaire)
- RS-485
- Modbus RTU
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : en stock, livraison sous 48/72 h
- Conseil technique avant-vente
- Tarifs selon les quantités
La STHC 102 commercialisée par HWgroup est un capteur CO2, température et humidité Modbus RTU sur RS-485 pour l'ambiance intérieure. Son module NDIR à autocalibration mesure le CO2 de 400 à 5 000 ppm, et la version STHCPV 102 ajoute la pression atmosphérique et un indice de composés organiques volatils (COV). Les mesures remontent directement vers la GTB ou une centrale de supervision.
Cette sonde compacte s'adresse aux intégrateurs GTB et aux exploitants qui veulent suivre la qualité de l'air intérieur pièce par pièce sur un simple bus RS-485, sans afficheur. Basée sur les sondes SENSIT STHC 102 et STHCPV 102, elle permet de piloter la ventilation à la demande et de documenter la qualité d'air des locaux.
Points forts de la STHC 102
- CO2 de 400 à 5 000 ppm, précision ±100 ppm, temps de réponse t90 de 90 s
- Capteur CO2 NDIR avec fonction d'autocalibration sur le niveau extérieur
- Température ±0,5 °C et humidité ±3 % HR dans la plage nominale
- Version STHCPV 102 : pression 300 à 1 100 hPa (±0,6 hPa) et indice COV IAQ 0 à 500 (±15 %)
- Sortie RS-485 en Modbus RTU, terminaison de bus intégrée
- Alimentation 15 à 30 V DC (24 V nominal), 300 mW typique
- Boîtier mural LEXAN IP30 de 71,9 x 59 x 27 mm
Applications en bâtiment et sur site technique
- Enseignement : suivi du confinement des salles de classe et pilotage de la ventilation.
- Bureaux et salles de réunion : ventilation à la demande selon l'occupation réelle.
- Santé et collectivités : contrôle de la qualité d'air des salles d'attente et espaces recevant du public.
- Bâtiments neufs ou rénovés : détection des COV émis par les matériaux et le mobilier avec la STHCPV 102.
- Salles serveurs : suivi complémentaire de la pression et de l'humidité avec la version STHCPV 102.
Intégration et compatibilité
La sonde est un esclave Modbus RTU sur RS-485 : la GTB, un automate ou une passerelle Modbus lit directement ses valeurs. Plusieurs sondes se chaînent sur le même bus, la dernière fermant la ligne via sa terminaison BUS END.
Avec une centrale HWgroup Perseus, le modèle « Sensit STHx 102 » publié par HWgroup importe les mesures de la sonde, qui peuvent ensuite être exploitées en alarmes, en SNMP ou dans le cloud. Elle complète nos capteurs de qualité de l'air et CO2.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 600879 (STHC 102) | CO2, température, humidité | Ventilation à la demande, suivi du confinement |
| 600880 (STHCPV 102) | CO2, COV (indice IAQ), pression atmosphérique, température, humidité | Diagnostic complet de la qualité d'air, bâtiments neufs, salles techniques |
Caractéristiques techniques
| CO2 | 400 à 5 000 ppm, ±100 ppm, t90 90 s, NDIR avec autocalibration |
| Température (plage CO2 garantie) | 0 à 45 °C |
| Température (étendue) | -30 à +70 °C sans garantie CO2, -40 à +80 °C en courte durée |
| Précision température | STHC 102 : ±0,5 °C ; STHCPV 102 : ±0,5 °C à 25 °C, ±1,0 °C de 0 à 65 °C |
| Humidité | 0 à 85 % HR avec CO2 garanti, 0 à 95 % HR étendu |
| Précision humidité | STHC 102 : ±3 % de 10 à 85 %, ±4,5 % de 0 à 10 % ; STHCPV 102 : ±3 % de 20 à 85 %, ±4,5 % de 0 à 19 % et de 81 à 95 % |
| Pression atmosphérique (STHCPV 102) | 300 à 1 100 hPa, ±0,6 hPa de 0 à 65 °C, ±0,12 hPa de 25 à 45 °C (700 à 1 100 hPa) |
| COV (STHCPV 102) | Indice IAQ 0 à 500, ±15 % |
| Sortie | RS-485, Modbus RTU |
| Alimentation | 15 à 30 V DC, 24 V DC nominal |
| Consommation | 300 mW typique, 500 mW maximum |
| Conditions de fonctionnement | 0 à 45 °C, 0 à 95 % HR sans condensation, 87 à 106 kPa |
| Indice de protection | IP30 selon EN 60529 |
| Boîtier | Tête ajourée en LEXAN, montage mural |
| Dimensions de la tête | 71,9 x 59 x 27 mm |
| Poids | 35 g minimum |
| Section de fil recommandée | 0,14 à 1 mm² |
| Conformité | Déclaration UE de conformité |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- RS-485, Modbus RTU
- Grandeur mesurée
- Température, Humidité, CO2, COV, Pression atmosphérique
- Usage
- GTB / intégration BMS, Qualité de l'air intérieur, Confort thermique / CVC
- Alimentation
- Très basse tension DC (5 à 60 V)
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Mural
- Plage de mesure
- CO2 : 400 à 5 000 ppm ; température : 0 à 45 °C (CO2 garanti) ; humidité : 0 à 95 % HR ; pression atmosphérique : 300 à 1 100 hPa (STHCPV 102) ; COV : indice IAQ 0 à 500 (STHCPV 102)
- Précision
- CO2 : ±100 ppm ; température : ±0,5 °C ; humidité : ±3 % HR ; pression : ±0,6 hPa (STHCPV 102)
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- HWgroup Perseus (modèle Sensit STHx 102), GTB et automates Modbus RTU
- Technologie CO2
- NDIR avec autocalibration
- Connecteur
- Bornier GND, PWR, K+, K-, BUS END
- Boîtier
- LEXAN, 71,9 x 59 x 27 mm
- Mesures
- CO2, température, humidité, CO2, COV, pression, température, humidité
Contenu et accessoires compatibles
La sonde est livrée avec un gabarit de perçage pour la fixation murale. Prévoyez une alimentation 24 V DC et un câble torsadé pour le bus RS-485. Pour la mesure de température et d'humidité seule, la gamme température et humidité propose la STH 102 dans le même boîtier.
Documentation
Questions fréquentes
Quelle différence entre STHC 102 et STHCPV 102 ?
La STHC 102 mesure le CO2, la température et l'humidité. La STHCPV 102 ajoute la pression atmosphérique (300 à 1 100 hPa) et un indice de COV (IAQ de 0 à 500), utile pour détecter les polluants liés aux matériaux, produits d'entretien ou à l'occupation. Boîtier, alimentation et raccordement sont identiques.
Comment fonctionne l'autocalibration du CO2 ?
Le module NDIR dispose d'une fonction d'autocalibration qui recale le capteur sur la valeur minimale de CO2 mesurée, correspondant au niveau de l'air extérieur. Elle suppose que le local soit bien ventilé ou inoccupé régulièrement, par exemple la nuit ou le week-end.
Dans quelles conditions la mesure du CO2 est-elle garantie ?
La précision de ±100 ppm est garantie entre 0 et 45 °C et entre 0 et 85 % HR. Le capteur de température fonctionne de -30 à +70 °C, et brièvement de -40 à +80 °C, mais sans garantie sur le CO2 hors de la plage nominale.
La sonde est-elle compatible avec les centrales HWgroup Perseus ?
Oui. HWgroup publie un modèle Perseus « Sensit STHx 102 » pour cette famille de sondes Modbus RTU. La sonde se câble sur le port RS-485 et ses variables sont importées par le modèle.
À propos de HWgroup
HW group est une entreprise basée à Prague, en République tchèque, spécialisée dans la fabrication de solutions de surveillance à distance. Leur portefeuille comprend plus de 300 produits, distribués mondialement via un réseau de 50 distributeurs.
Voir toute la gamme HWgroupDemander un devis pour la STHC 102
Indiquez la version souhaitée, le nombre de pièces à équiper et la GTB ou la centrale cible : nous répondons sous 24 h ouvrées avec un conseil technique. Les tarifs sont établis selon les quantités et le projet.
Produits similaires
Voir toute la catégorieEnless TX CO2 T&H AMB 600-053 - Capteur CO2, température et humidité LoRaWAN
- LoRaWAN
- LoRa propriétaire
- Température
Efento BLE CO2 - Capteur CO2, température, humidité et pression Bluetooth
- Bluetooth LE
- API HTTP / REST
- Température
Efento BLE IAQ - Capteur qualité de l'air COV, température et humidité Bluetooth
- Bluetooth LE
- API HTTP / REST
- Température
AKCP AQS - Capteur qualité de l'air CO2, particules, température et humidité
- Aucune (filaire)
- Température
- Humidité
Autres produits HWgroup
Toute la gamme HWgroup

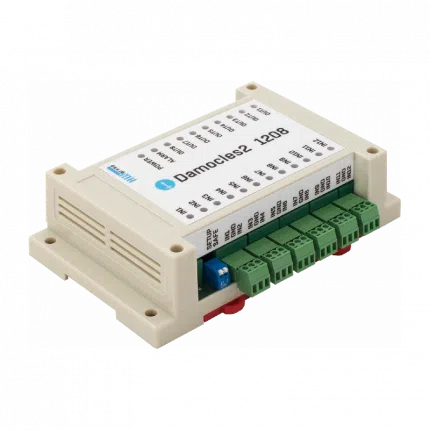

HWgroup Damocles2 1208 - Module d'entrées et sorties Ethernet, 12 DI et 8 DO
- Aucune (filaire)
- Ethernet
- Modbus TCP
HWgroup HTemp CO2 T6440 - Capteur CO2, température et humidité Modbus RTU
- Aucune (filaire)
- RS-485
- Modbus RTU

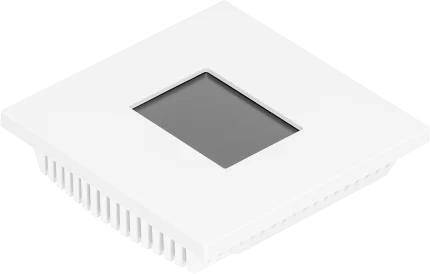

HWgroup RK-CHM-D - Capteur CO2, température et humidité Modbus RTU à écran
- Aucune (filaire)
- RS-485
- Modbus RTU

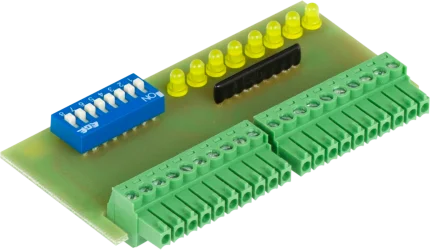

HWgroup I/O Controller 2 Test Board - Carte de test 8 entrées et 8 sorties
- Très basse tension DC (5 à 60 V)
Pour aller plus loin
Produits similaires
AKCP AQx4 - Capteur qualité de l'air COV, température, humidité et pression
- 4 mesures : indice de pollution COV 0 à 100 %, température, humidité, pression
- Température -40 à +85 °C (±0,5 °C), humidité 0 à 100 %HR (±3 %)
- Pression statique 300 à 1 100 hPa, précision relative ±0,05 hPa
- Sonde de 25 x 17 x 16 mm, câble RJ45 de 4,6 m, jusqu'à 30 m
- Alimentée par le boîtier AKCP sensorProbe+, sans pile

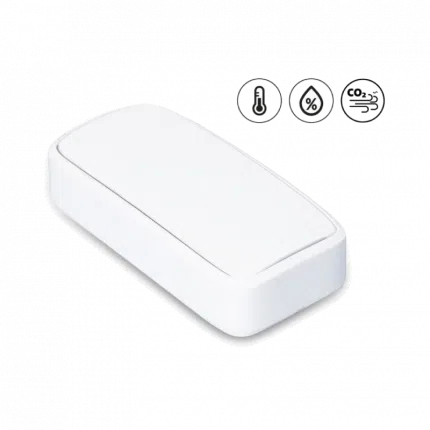

Efento BLE CO2 - Capteur CO2, température, humidité et pression Bluetooth
