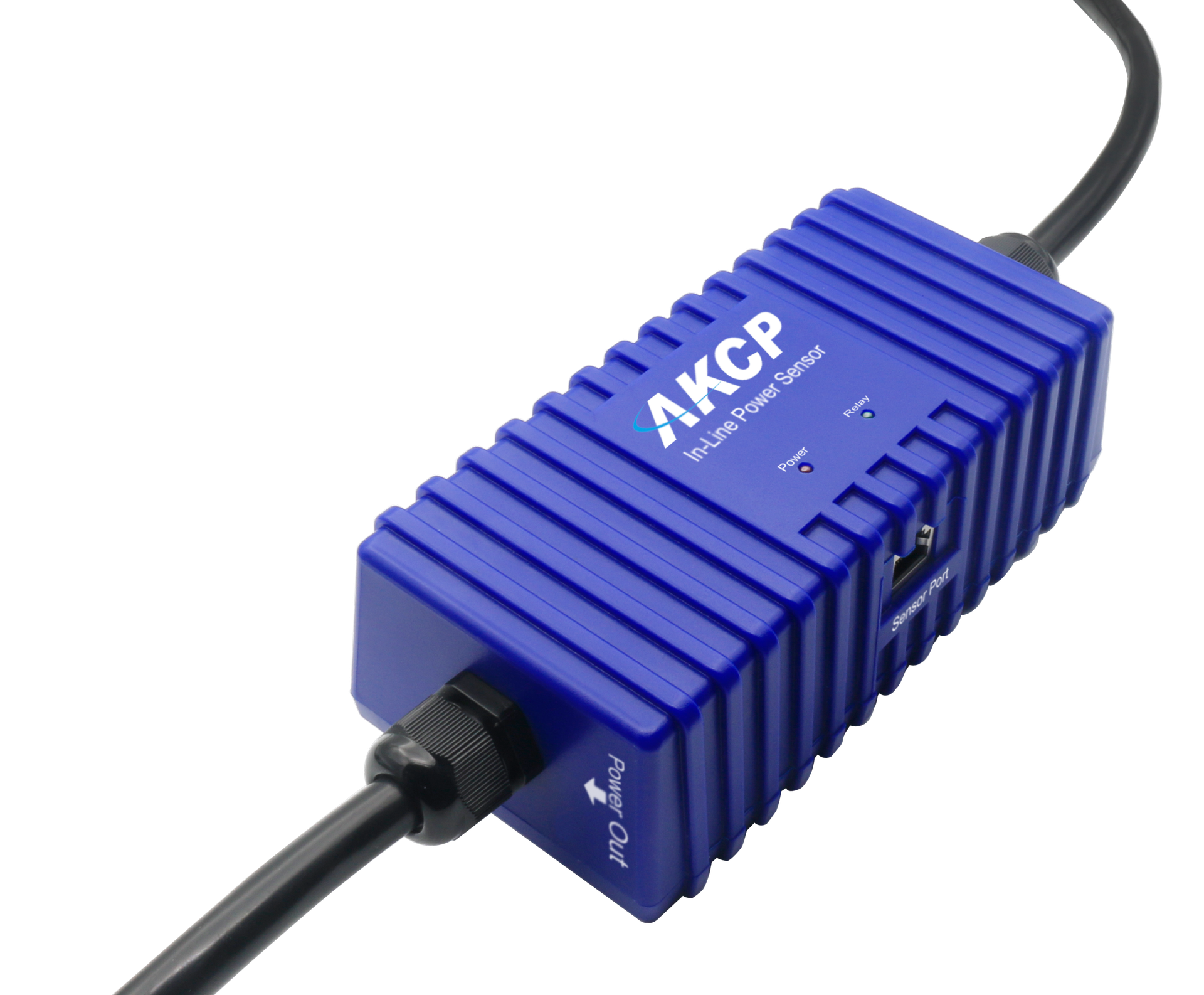

AKCP ILPM - Compteur d'énergie électrique en ligne 16 A et 32 A pour baie
- Compteur monophasé en ligne 100 à 250 V AC, calibres 16 A ou 32 A
- Tension, courant, kW, kWh, courant de fuite et facteur de puissance
- Jusqu'à 16 compteurs sur un seul boîtier sensorProbe+ (une adresse IP)
- Option relais 40 A pour couper un équipement à distance
- Alimenté par le boîtier via RJ45, 170 x 85 x 52 mm
| Connectivité radio | Aucune (filaire) |
|---|---|
| Grandeur mesurée | Courant, Énergie électrique, Tension |
| Usage | Comptage énergétique, Salle serveur / datacenter |
| Alimentation | Alimenté par le bus |
| Plage de mesure | Tension : 100 à 250 V AC ; Courant : jusqu'à 16 A ou 32 A selon la version |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | AKCP sensorProbe+ (sensorProbe2+, sensorProbeX+), AKCPro Server |
| Connecteur | RJ45 (port capteur intelligent AKCP) ; câbles de puissance 25 cm à extrémités nues |
| Phases | Monophasé |
| Options | Relais NC, NO ou bistable 40 A ; prises montées en usine ; cartographie thermique CTM ou CTHM |
| Calibre | 16 A, 32 A |
- Aucune (filaire)
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyen24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

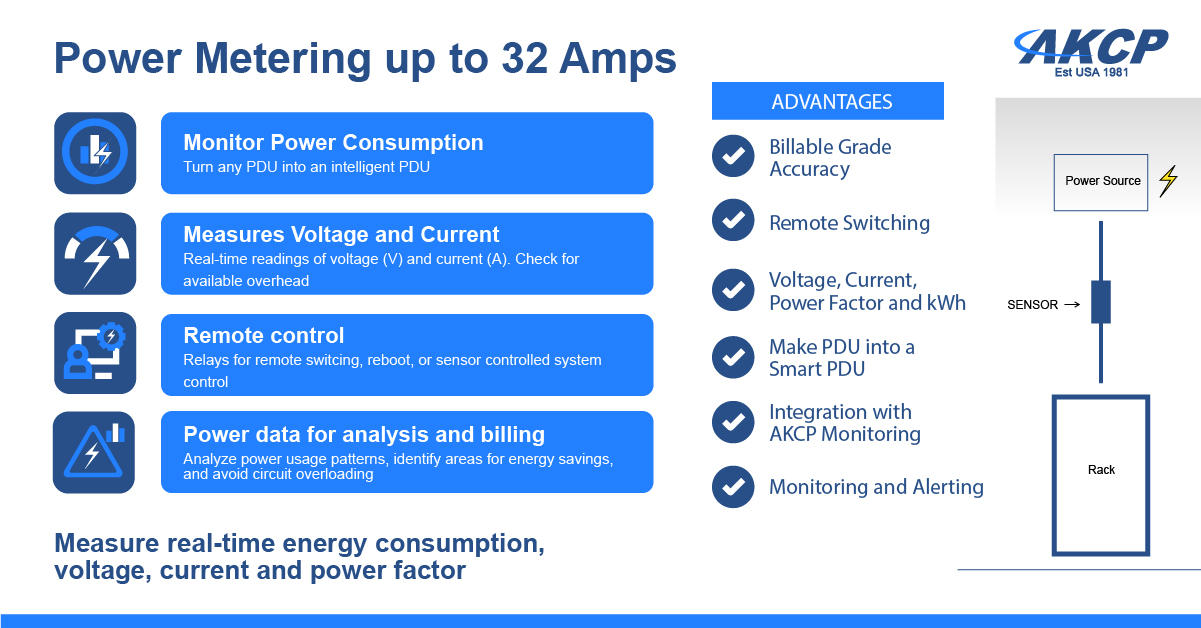

Le compteur d'énergie en ligne AKCP ILPM (In-Line Power Meter) se place en série entre la source électrique et une barrette d'alimentation ou un équipement. Il mesure la tension, le courant, la puissance active, l'énergie consommée en kWh, le courant de fuite et le facteur de puissance d'un circuit monophasé de 16 A ou 32 A, avec une précision adaptée à la refacturation.
Il vise les exploitants de salles serveur, d'hébergement en colocation et de locaux techniques qui veulent connaître la charge réelle de chaque baie sans remplacer leurs barrettes. Le compteur transforme une barrette simple en barrette mesurée : la mesure reste en dehors de l'espace 0U, et le compteur peut être changé sans toucher à la barrette. Il complète la gamme de compteurs d'énergie électrique du catalogue.
Points forts du ILPM
- Mesure monophasée de 100 à 250 V AC, calibres 16 A ou 32 A
- 6 grandeurs : tension, courant, puissance active, énergie active totale, courant de fuite, facteur de puissance
- Précision de niveau facturation pour la refacturation par client ou par baie
- Jusqu'à 16 compteurs en ligne sur un seul boîtier sensorProbe+, donc une seule adresse IP
- Option relais 40 A (normalement fermé, normalement ouvert ou bistable verrouillé) pour couper un équipement à distance
- Option cartographie thermique d'armoire (ILPM-CTM ou ILPM-CTHM) sur le même port
- Consommation propre de 800 mW en typique, 1,75 W en pointe, fournie par le boîtier
- Boîtier de 170 x 85 x 52 mm, câbles d'entrée et de sortie de 25 cm
Applications en bâtiment et sur site technique
- Salle serveur d'entreprise : vérifier la marge restante avant le déclenchement du disjoncteur et avant d'ajouter un serveur.
- Datacenter et colocation : refacturer l'énergie consommée par chaque client ou chaque baie.
- Local technique d'un hôpital ou d'une collectivité : repérer les équipements les plus énergivores et suivre leur évolution.
- Site télécom distant : couper puis relancer un équipement bloqué grâce à l'option relais, sans déplacement.
Intégration et compatibilité
L'ILPM est un capteur intelligent AKCP : il se branche par un câble UTP Cat5e ou Cat6 sur un port capteur RJ45 d'un boîtier sensorProbe+, jusqu'à 10 m du boîtier. Le boîtier le détecte automatiquement, peut mettre à jour son microprogramme au premier branchement, trace les courbes de puissance et de tension et applique des seuils d'alarme. Les valeurs sont lisibles en SNMP et en Modbus TCP selon le boîtier, et les alertes partent par e-mail ou trap SNMP.
Le boîtier peut aussi couper automatiquement l'alimentation en cas de surtension, de surintensité ou de fumée détectée, si l'ILPM est équipé d'un relais. Pour centraliser plusieurs salles, les mesures remontent dans AKCPro Server ou dans la plateforme Quicklime. Voir aussi les boîtiers de supervision IP et l'ensemble de la gamme AKCP.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| ILPM-16A | Calibre 16 A, câbles 25 cm à extrémités nues | Barrette ou équipement sur circuit 16 A |
| ILPM-32A | Calibre 32 A, câbles 25 cm à extrémités nues | Départ de baie ou barrette sur circuit 32 A |
Caractéristiques techniques
| Type | Compteur d'énergie monophasé en ligne |
|---|---|
| Tension d'entrée | 100 à 250 V AC |
| Calibres | 16 A ou 32 A selon la référence |
| Grandeurs mesurées | Tension (V), courant (A), puissance active (kW), énergie active totale (kWh), courant de fuite (A), facteur de puissance |
| Relais (option) | Normalement fermé, normalement ouvert ou bistable verrouillé, contact 40 A, classe B, 10 millions de manœuvres mécaniques, 30 000 manœuvres électriques |
| Cartographie d'armoire (option) | Température -40 à +75 °C (CTM), température et humidité 0 à 100 %HR (CTHM) |
| Signalisation | LED d'alimentation, LED d'état du relais |
| Raccordement capteur | 1 port RJ45, câble UTP Cat5e/6, 10 m maximum |
| Câbles de puissance | Entrée et sortie de 25 cm, extrémités nues en standard |
| Alimentation | Par le boîtier sensorProbe+, sans alimentation externe |
| Consommation | 800 mW (160 mA) en typique, 1,75 W (350 mA) en pointe |
| Dimensions | 170 x 85 x 52 mm |
| Fixation | Trous de fixation en trou de serrure |
| Environnement de fonctionnement | -35 à +80 °C, 20 à 80 %HR sans condensation |
| MTBF | 1 400 000 heures |
| Nombre de capteurs occupés | 5 (6 avec relais verrouillé), +9 avec CTM, +11 avec CTHM |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Grandeur mesurée
- Courant, Tension, Énergie électrique
- Usage
- Salle serveur / datacenter, Comptage énergétique
- Alimentation
- Alimenté par le bus
- Plage de mesure
- Tension : 100 à 250 V AC ; Courant : jusqu'à 16 A ou 32 A selon la version
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- AKCP sensorProbe+ (sensorProbe2+, sensorProbeX+), AKCPro Server
- Connecteur
- RJ45 (port capteur intelligent AKCP) ; câbles de puissance 25 cm à extrémités nues
- Phases
- Monophasé
- Options
- Relais NC, NO ou bistable 40 A ; prises montées en usine ; cartographie thermique CTM ou CTHM
- Calibre
- 16 A, 32 A
Contenu et accessoires compatibles
Chaque ILPM est livré avec ses câbles d'entrée et de sortie de 25 cm à extrémités nues. Les options se commandent séparément ou dans une référence combinée (par exemple ILPM-16A-LR pour le relais verrouillé) : relais, fiches et prises montées en usine, cartographie thermique d'armoire. Il se combine avec un boîtier sensorProbe2+ ou sensorProbeX+, un détecteur de fumée AKCP et le logiciel AKCPro Server.
Documentation
Questions fréquentes
Comment choisir entre ILPM-16A et ILPM-32A ?
Le choix se fait sur le calibre du circuit alimenté. Le modèle 16 A convient à une baie ou une barrette protégée en 16 A, le modèle 32 A à un départ de baie en 32 A. Les deux mesurent les mêmes grandeurs électriques en monophasé, de 100 à 250 V AC.
Faut-il un boîtier AKCP pour lire les mesures ?
Oui. L'ILPM n'a pas d'interface réseau propre : il se raccorde sur un port capteur RJ45 d'un boîtier de la plateforme sensorProbe+, qui l'alimente et le détecte automatiquement. Sur un sensorProbeX+, il doit être branché sur les ports du module principal.
Combien d'ILPM peut-on superviser avec une seule adresse IP ?
AKCP indique jusqu'à 16 compteurs en ligne sur un même sensorProbe+. Chaque ILPM compte pour 5 capteurs dans la capacité du boîtier, 6 avec le relais verrouillé, plus 9 ou 11 avec une cartographie thermique d'armoire.
Le compteur est-il livré avec des prises ?
Les références ILPM-16A et ILPM-32A sont livrées avec des câbles d'entrée et de sortie de 25 cm à extrémités nues, à raccorder par un électricien. Des fiches et prises montées en usine (C13, C14, C19, C20, Schuko, IEC 60309 2P+E) et un relais de coupure sont proposés en options.
Peut-on couper un équipement à distance ?
Oui, avec l'option relais : normalement fermé, normalement ouvert ou bistable verrouillé, qui conserve son état même sans alimentation. Le contact est donné pour 40 A. La coupure peut être commandée à la main ou déclenchée par une alarme du boîtier, par exemple une surintensité ou une détection de fumée.
À propos de AKCP

AKCP conçoit et fabrique depuis 1981 des solutions de supervision en réseau pour l'environnement, l'énergie et la sécurité des locaux techniques. Ses boîtiers IP, ses capteurs RJ45 à reconnaissance automatique et ses logiciels de supervision centralisée servent à surveiller salles serveurs, baies informatiques, locaux électriques, sites télécoms et bâtiments tertiaires, avec remontée d'alarmes vers la GTB ou le réseau d'entreprise.
Voir toute la gamme AKCPDemander un devis pour le ILPM
Indiquez le nombre de baies, le calibre des circuits et le type de prises souhaité : nous vous répondons sous 24 h ouvrées avec un conseil technique sur les options. Les tarifs sont établis selon les quantités.
