HWgroup PRO1-Mod / PRO2-Mod - Compteur d'énergie monophasé Modbus RTU MID
- Compteur monophasé 230 V certifié MID, classe B (1 %)
- Direct 45 A sur 1 module ou 100 A sur 2 modules
- RS-485 Modbus RTU, 1 200 à 9 600 bauds, 60 compteurs par bus
- Sortie S0 jusqu'à 10 000 imp/kWh, double tarif par registre Modbus
- Rail DIN, IP51, classe de protection II
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Modbus RTU, RS-485 |
| Grandeur mesurée | Courant, Énergie électrique, Tension |
| Usage | Comptage énergétique, GTB / intégration BMS, Salle serveur / datacenter |
| Alimentation | Secteur 100-240 V AC |
| Indice de protection | IP50 à IP54 |
| Type de montage | Rail DIN |
| Entrées et sorties | Sortie TOR / transistor |
| Certifications | MID |
| Plage de mesure | Courant : 5(45) A (PRO1-Mod) ou 5(100) A (PRO2-Mod) en direct |
| Précision | Énergie active : classe B (1 %) |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | HWgroup Perseus Energy 240, Perseus Energy 242, Perseus Energy 285, maîtres Modbus RTU |
| Variante | 45 A sur 1 module ou 100 A sur 2 modules |
| Réseau | Monophasé 230 V AC, 50 Hz |
| Sorties S0 | 1 (PRO1-Mod) ou 2 import/export (PRO2-Mod), 0,01 à 10 000 imp/kWh |
| Largeur | 17,5 mm (PRO1-Mod) ou 35,8 mm (PRO2-Mod) |
| Calibre | 45 A (1 module), 100 A (2 modules) |
- Aucune (filaire)
- RS-485
- Modbus RTU
- IP50 à IP54
Référence :
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEn stock, livraison sous 48/72 h
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande

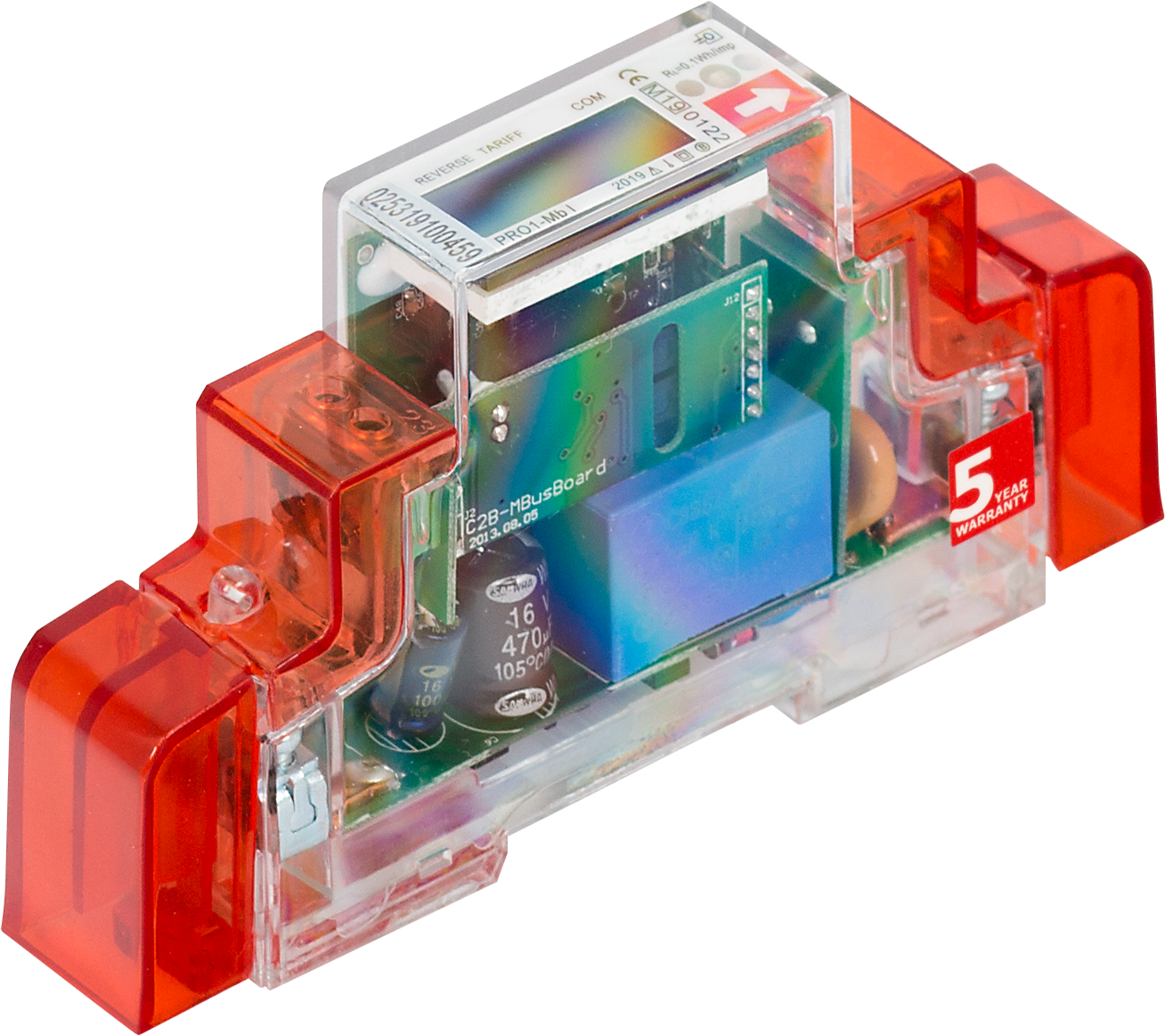

Les PRO1-Mod et PRO2-Mod de HWgroup sont des compteurs d'énergie monophasés Modbus RTU certifiés MID, pour le sous-comptage départ par départ dans les tableaux électriques. Ils transmettent sur un bus RS-485 les index et les mesures instantanées d'un circuit 230 V vers une GTB, un automate ou une passerelle IP.
Le PRO1-Mod tient dans un seul module de 17,5 mm et couvre les départs jusqu'à 45 A, idéal pour les tableaux déjà chargés. Le PRO2-Mod accepte 100 A en direct sur 2 modules, avec deux sorties impulsions. Les deux partagent le même protocole et la même organisation de registres, ce qui simplifie la configuration d'un parc mixte.
Points forts du PRO1-Mod et du PRO2-Mod
- Certification MID (2014/32/UE), classe de précision B (1 %) selon EN 50470-1/3
- Raccordement direct : 5(45) A pour le PRO1-Mod, 5(100) A pour le PRO2-Mod
- RS-485 Modbus RTU avec CRC 16 bits, 1 200 à 9 600 bauds, adresses 1 à 247
- Jusqu'à 60 compteurs par bus sur 1 000 m
- Mesures instantanées et index par tarif lisibles en registres flottants 32 bits
- Sortie S0 de 0,01 à 10 000 imp/kWh (2 sorties import et export sur le PRO2-Mod)
- Format rail DIN 1 ou 2 modules, IP51, classe de protection II
- Conservation des données plus de 10 ans sans alimentation
Applications en bâtiment et sur site technique
- Bureaux et commerces : comptage séparé de l'éclairage, des prises et des équipements de confort par étage, pour le suivi du décret tertiaire.
- Logements collectifs, résidences étudiantes et coworkings : refacturation MID par lot ou par occupant depuis un seul bus Modbus.
- Salles informatiques et locaux télécom : mesure d'une baie, d'un climatiseur ou d'un onduleur monophasé.
- Collectivités et enseignement : suivi des consommations d'équipements isolés (chaufferie, bornes, cuisine) sans câblage IP dans le tableau.
Intégration et compatibilité
Les deux compteurs sont des esclaves Modbus RTU. Par défaut : adresse 1, 9 600 bauds, 8 bits de données, parité paire, 1 bit de stop. La parité peut passer à aucune ou impaire. Le bus se raccorde sur les bornes 23 et 24 du PRO1-Mod et sur les bornes 10 et 11 du PRO2-Mod, avec une résistance de 120 ohms en bout de ligne.
Pour exposer les valeurs en Modbus TCP, SNMP, MQTT ou BACnet, HWgroup les associe à ses passerelles Perseus Energy. Toute autre passerelle de nos passerelles Modbus peut aussi interroger les registres (fonction 03, lecture ; fonctions 06 et 10, écriture des réglages).
- Réglages en façade : adresse, vitesse, parité, cadence S0, code de combinaison, rétroéclairage bleu
- Port optique infrarouge IEC 62056-21 pour le paramétrage par logiciel PC
- Afficheur LCD : 6 chiffres sur le PRO1-Mod, 7 chiffres sur le PRO2-Mod
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| 600857 | PRO1-Mod, 5(45) A, 1 module, 1 sortie S0 | Départs jusqu'à 45 A dans un tableau où la place manque |
| 600858 | PRO2-Mod, 5(100) A, 2 modules, 2 sorties S0 | Départs de forte puissance, autoconsommation, ambiance de -40 à +70 °C |
Caractéristiques techniques
| Type | Compteur d'énergie monophasé statique, rail DIN |
| Tension | 230 V AC nominal, fonctionnement 195 à 253 V AC |
| Fréquence | 50 Hz ±10 % |
| Courant PRO1-Mod | Ib 5 A, Imax 45 A |
| Courant PRO2-Mod | Ib 5 A, Imax 100 A |
| Plage de fonctionnement | 0,4 % Ib à Imax |
| Précision | Classe B (1 %), EN 50470-1/3 |
| Homologation | MID 2014/32/UE, certificats T11037 (PRO1) et T11019 (PRO2) |
| Consommation propre | ≤ 2 W / 10 VA (PRO1-Mod), ≤ 1 W / 1 VA (PRO2-Mod) |
| Communication | RS-485 Modbus RTU, CRC 16 bits, 1 200 à 9 600 bauds, 60 compteurs par bus, 1 000 m |
| Sorties impulsions | S0 collecteur ouvert 5 à 27 V DC, 100 mA max ; 1 sortie (PRO1-Mod), 2 sorties import/export (PRO2-Mod) |
| LED de test | 10 000 imp/kWh |
| Isolement | 4 kV AC 1 min, onde de choc 6 kV 1,2 µs |
| Température de fonctionnement | -25 à +55 °C (PRO1-Mod), -40 à +70 °C (PRO2-Mod) |
| Humidité | ≤ 75 % en fonctionnement, ≤ 95 % en stockage |
| Indice de protection | IP51, classe de protection II, usage intérieur en coffret |
| Dimensions PRO1-Mod | 17,5 x 90 x 63 mm (117 mm de haut avec cache-bornes), 0,08 kg |
| Dimensions PRO2-Mod | 35,8 x 92,5 x 63 mm (141,5 mm avec cache-bornes), 0,16 kg, bornes 35 mm² |
| Garantie HWgroup | 24 mois |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- RS-485, Modbus RTU
- Grandeur mesurée
- Courant, Tension, Énergie électrique
- Usage
- GTB / intégration BMS, Salle serveur / datacenter, Comptage énergétique
- Alimentation
- Secteur 100-240 V AC
- Indice de protection
- IP50 à IP54
- Type de montage
- Rail DIN
- Entrées et sorties
- Sortie TOR / transistor
- Certifications
- MID
- Plage de mesure
- Courant : 5(45) A (PRO1-Mod) ou 5(100) A (PRO2-Mod) en direct
- Précision
- Énergie active : classe B (1 %)
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- HWgroup Perseus Energy 240, Perseus Energy 242, Perseus Energy 285, maîtres Modbus RTU
- Variante
- 45 A sur 1 module ou 100 A sur 2 modules
- Réseau
- Monophasé 230 V AC, 50 Hz
- Sorties S0
- 1 (PRO1-Mod) ou 2 import/export (PRO2-Mod), 0,01 à 10 000 imp/kWh
- Largeur
- 17,5 mm (PRO1-Mod) ou 35,8 mm (PRO2-Mod)
- Calibre
- 45 A (1 module), 100 A (2 modules)
Contenu et accessoires compatibles
Chaque compteur est livré avec ses cache-bornes. Prévoyez une paire torsadée blindée pour le bus RS-485 et une passerelle de collecte. Pour les départs triphasés, le PRO380-Mod reprend le même protocole ; tous nos compteurs d'énergie électrique sont classés par protocole.
Documentation
Questions fréquentes
Comment choisir entre le PRO1-Mod et le PRO2-Mod ?
Le critère principal est le calibre du départ. Le PRO1-Mod (600857) mesure jusqu'à 45 A dans un seul module de 17,5 mm. Le PRO2-Mod (600858) monte à 100 A, occupe 2 modules (35,8 mm), ajoute une seconde sortie S0 pour l'énergie exportée et fonctionne de -40 à +70 °C au lieu de -25 à +55 °C.
Combien de compteurs peut-on raccorder sur un même bus RS-485 ?
Les manuels indiquent jusqu'à 60 compteurs par bus, adresses 1 à 247, sur 1 000 m. Ce nombre dépend du maître Modbus ou du convertisseur, de la vitesse et du câblage : plus la vitesse est élevée, moins on peut raccorder d'appareils.
Quelles valeurs la GTB peut-elle lire ?
La table de registres (fonction 03, flottants 32 bits) donne la tension, le courant, la fréquence, les puissances active, réactive et apparente, le facteur de puissance et les index d'énergie active et réactive : total, tarif 1, tarif 2, importée et exportée.
Le double tarif est-il disponible sur ces versions Modbus ?
Oui, par la communication : le registre Tariff (6048) accepte une écriture pour basculer entre T1 et T2, et les index par tarif sont lisibles séparément. L'entrée tarif câblée en 230 V est réservée aux versions 2T de la gamme, qui ne font pas partie de cette fiche.
Ces compteurs conviennent-ils à la refacturation ?
Oui. Les deux modèles sont conformes à la directive MID 2014/32/UE (certificats d'examen T11037 pour le PRO1 et T11019 pour le PRO2), en classe B. Les index peuvent donc servir à la répartition des consommations entre occupants.
À propos de HWgroup

HWgroup est un fabricant tchèque d'équipements de supervision à distance, fondé en 2003 à Prague, où l'ensemble de ses produits matériels et logiciels est développé et fabriqué. Ses boîtiers IP, sondes et détecteurs surveillent température, humidité, fuites d'eau, énergie et contacts secs dans les salles serveurs, les locaux techniques et les sites industriels.
Voir toute la gamme HWgroupDemander un devis pour le PRO1-Mod / PRO2-Mod
Indiquez les calibres, les quantités par référence et votre système de supervision : nous répondons sous 24 h ouvrées avec un conseil sur le câblage du bus. Les tarifs sont établis selon les volumes.
