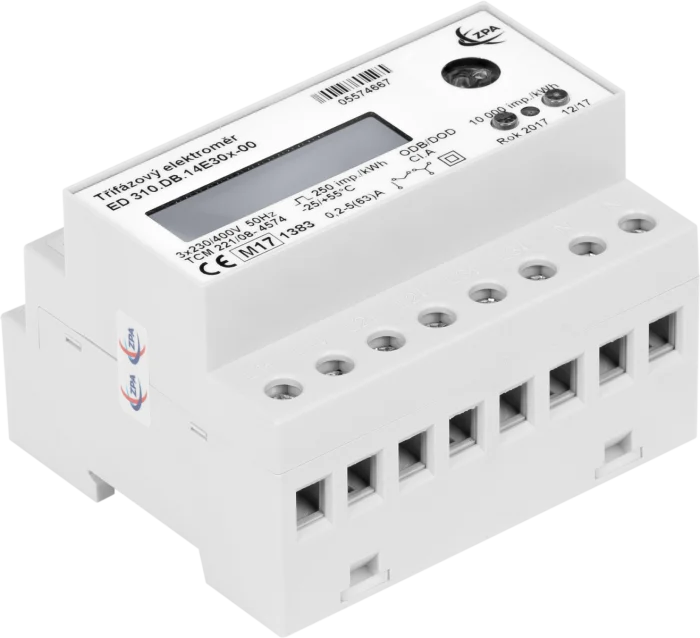

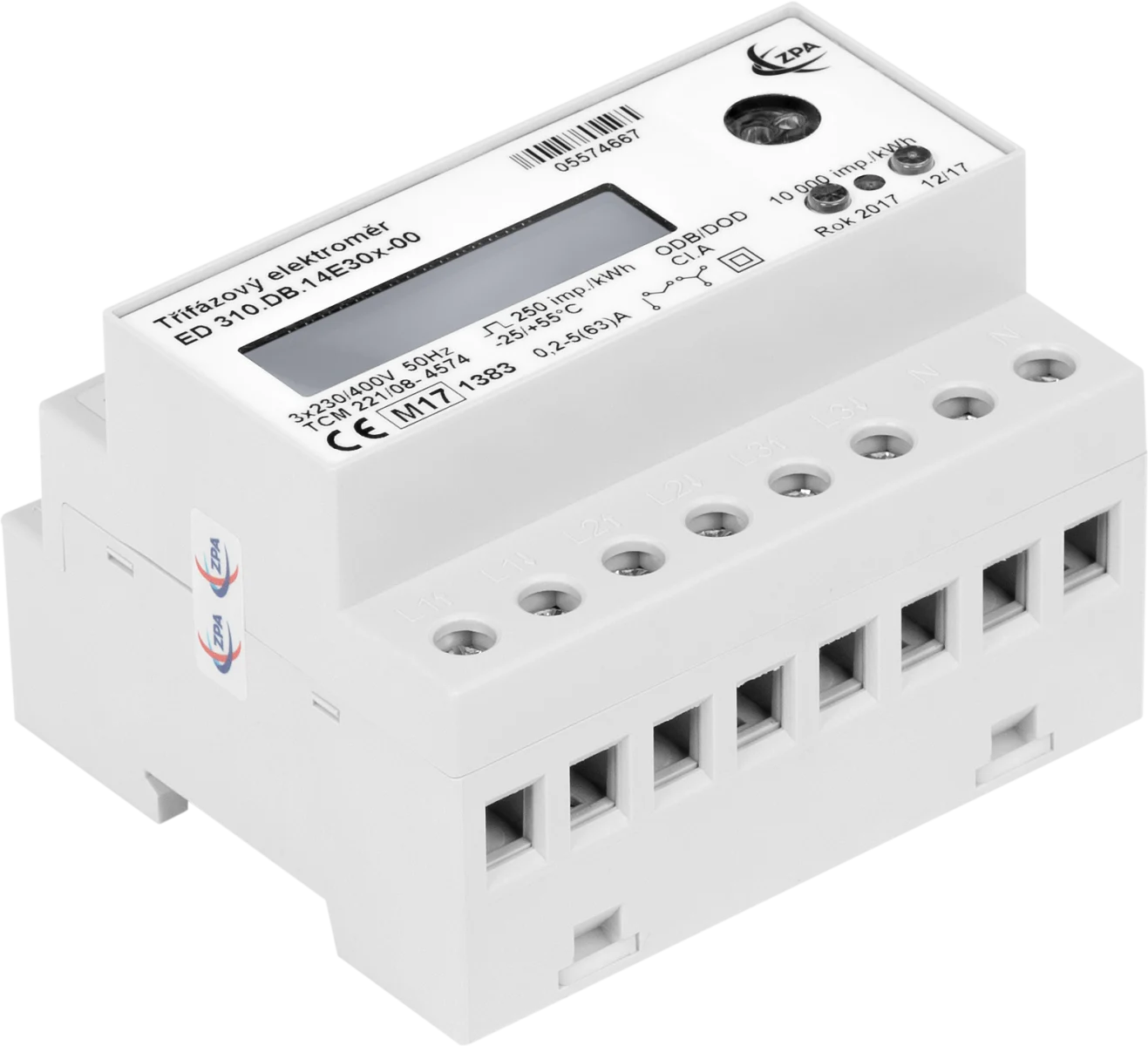

Réf. 600457HWgroup ED 310.DB - Compteur d'énergie triphasé M-Bus rail DIN 63 A
- Compteur triphasé 3 × 230/400 V, mesure directe 5(63) A
- Interface M-Bus intégrée et sortie impulsions S0 isolée
- Comptage bi-tarif, afficheur LCD et interface optique
- Montage rail DIN, 107 × 91 × 72 mm, IP20
- Fonctionnement -25 à +55 °C, garantie 24 mois
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | M-Bus |
| Grandeur mesurée | Courant, Énergie électrique, Tension |
| Usage | Comptage énergétique, GTB / intégration BMS |
| Alimentation | Secteur 100-240 V AC |
| Indice de protection | IP20 à IP40 (intérieur) |
| Type de montage | Rail DIN |
| Entrées et sorties | Sortie TOR / transistor |
| Plage de mesure | Courant : 15 mA à 63 A par phase (mesure directe) |
| Autonomie | Sans objet (alimenté) |
| Compatibilité | HWgroup Perseus Energy 242, Perseus Energy 285, maîtres M-Bus |
| Connecteur | Bornes à vis M5 (puissance), bornier M-Bus et S0 |
- Aucune (filaire)
- M-Bus
- IP20 à IP40 (intérieur)
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEn stock, livraison sous 48/72 h
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Compteur d'énergie triphasé M-Bus pour rail DIN, le HWgroup ED 310.DB raccorde directement des départs jusqu'à 63 A, sans transformateur de courant, et transmet ses index par M-Bus ou par sa sortie impulsions S0. Monté sur rail DIN dans un tableau divisionnaire, il fournit les index de consommation d'un départ, d'un étage ou d'un équipement à une centrale de comptage ou à la GTB.
Il s'adresse aux exploitants et intégrateurs qui veulent mettre en place un sous-comptage électrique conforme au décret tertiaire ou à une démarche ISO 50001 sans multiplier les protocoles : le M-Bus est relevé par une centrale HWgroup Perseus Energy ou par tout maître M-Bus, et la sortie S0 reste disponible pour un automate ou un compteur d'impulsions.
Points forts du ED 310.DB
- Réseau triphasé 4 fils 3 × 230/400 V, 50 Hz
- Mesure directe 5(63) A, plage de mesure 15 mA à 63 A
- Comptage sur deux tarifs, commutés par une entrée 230 V
- Interface M-Bus intégrée, isolée et alimentée par le bus
- Sortie S0 selon EN 62053-31, nombre d'impulsions programmable
- Afficheur LCD : énergie par tarif, tension, courant et puissance par phase
- Classe A ou B selon EN 50470-1 et EN 50470-3
Applications en bâtiment et sur site technique
- Bâtiments tertiaires : sous-comptage par étage, par usage (CVC, éclairage, prises) ou par locataire.
- Datacenters et salles informatiques : suivi de la consommation d'un tableau de baies ou d'une climatisation.
- Enseignement et collectivités : comptage par bâtiment sur un même site, relève centralisée en M-Bus.
- Logistique : suivi des chambres froides, bornes de recharge ou ateliers de charge.
- Industrie : consommation d'une machine ou d'une ligne de production.
Intégration et compatibilité
Le compteur dialogue en M-Bus (EN 13757) sur deux fils : la page produit HWgroup le rattache aux centrales Perseus Energy 242 et 285, qui l'interrogent et republient ses index en SNMP, Modbus TCP, MQTT ou vers SensDesk. Il peut aussi être relevé par une passerelle M-Bus vers Modbus ou BACnet du marché pour rejoindre une GTB. Selon la vitesse choisie, le bus M-Bus peut atteindre 350 à 1 000 m.
La sortie S0 (collecteur ouvert, isolée par optocoupleur) fonctionne en parallèle : 24 V DC nominal, 5 à 15 mA, câble jusqu'à 1 000 m. Elle permet de raccorder le compteur à une entrée d'impulsions d'automate ou à un module comme le M-Count 2C. L'interface optique EN 62056-21 sert à la lecture locale. Retrouvez les autres compteurs d'énergie électrique et les passerelles M-Bus, ou la page de la marque HWgroup.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Type | Compteur statique d'énergie active triphasé, mesure directe |
| Tension de référence | 3 × 230 / 400 V, plage 0,75 à 1,15 Un |
| Fréquence | 50 Hz (45 à 55 Hz) |
| Courant | 5(63) A ; démarrage inférieur à 15 mA |
| Classe de précision | A ou B selon EN 50470-1 et EN 50470-3 |
| Tarifs | 2 tarifs (version HWg), commutation par entrée 230 V |
| Afficheur | LCD : énergie par tarif, tension, courant, puissance, maxima |
| Communication | M-Bus intégré (isolé, alimenté par le bus) ; interface optique EN 62056-21 |
| Sortie impulsions | S0 classe A (EN 62053-31), 0,15 à 10 000 imp./kWh programmable, 40 ms |
| Sortie S0 : alimentation | 24 V DC nominal, 30 V DC max, 5 à 15 mA, câble jusqu'à 1 000 m |
| LED d'étalonnage | 10 000 imp./kWh (standard) |
| Consommation propre | 0,7 W max par circuit de tension |
| Raccordement | Bornes M5, câble jusqu'à 25 mm² (multibrin) ou 16 mm² (rigide) |
| Fonctionnement | -25 à +55 °C, sans condensation |
| Indice de protection | IP20 |
| Dimensions et poids | 107 × 91 × 72 mm, 392 g |
| Montage | Rail DIN, toutes positions |
| Garantie | 24 mois |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- M-Bus
- Grandeur mesurée
- Courant, Tension, Énergie électrique
- Usage
- GTB / intégration BMS, Comptage énergétique
- Alimentation
- Secteur 100-240 V AC
- Indice de protection
- IP20 à IP40 (intérieur)
- Type de montage
- Rail DIN
- Entrées et sorties
- Sortie TOR / transistor
- Plage de mesure
- Courant : 15 mA à 63 A par phase (mesure directe)
- Autonomie
- Sans objet (alimenté)
- Compatibilité
- HWgroup Perseus Energy 242, Perseus Energy 285, maîtres M-Bus
- Connecteur
- Bornes à vis M5 (puissance), bornier M-Bus et S0
Contenu et accessoires compatibles
Le compteur se pose sur rail DIN dans un tableau existant. Pour la relève et l'exploitation des index, il s'associe naturellement à une centrale HWgroup ou à une passerelle M-Bus.
- Centrale HWgroup Perseus Energy 242 ou 285 (maître M-Bus)
- Compteurs monophasés M-Bus PRO1-MB ou triphasés PRO380-MB pour compléter le parc
- Module M-Count 2C pour intégrer des compteurs à impulsions sur le même bus
Documentation
Questions fréquentes
Faut-il des transformateurs de courant ?
Non. Le ED 310.DB est un compteur à mesure directe jusqu'à 63 A par phase : les conducteurs passent directement dans le compteur. Pour des courants plus élevés, il faut un compteur sur transformateurs de courant.
Quelle centrale peut relever ce compteur ?
Tout maître M-Bus. HWgroup le rattache aux centrales Perseus Energy 242 et 285, qui exposent ensuite les index en SNMP, Modbus TCP ou MQTT. Une passerelle M-Bus vers Modbus ou BACnet permet aussi une intégration directe en GTB.
Le compteur est-il certifié MID ?
La documentation consultée indique une conformité aux classes A ou B de l'EN 50470-1 et EN 50470-3, sans mention explicite de certificat MID pour cette version. Pour un usage de refacturation, demandez-nous la confirmation avant commande.
À quoi sert la sortie S0 si le M-Bus est présent ?
Elle fournit en parallèle une impulsion proportionnelle à l'énergie, utile pour un automate, un afficheur ou un enregistreur existant qui ne parle pas M-Bus. Le nombre d'impulsions par kWh est programmable.
À propos de HWgroup
HWgroup est un fabricant tchèque d'équipements de supervision à distance, fondé en 2003 à Prague, où l'ensemble de ses produits matériels et logiciels est développé et fabriqué. Ses boîtiers IP, sondes et détecteurs surveillent température, humidité, fuites d'eau, énergie et contacts secs dans les salles serveurs, les locaux techniques et les sites industriels.
Voir toute la gamme HWgroupDemander un devis pour le ED 310.DB
Indiquez le nombre de départs à équiper, le calibre et le système de relève prévu : nous répondons sous 24 h ouvrées avec un conseil sur l'architecture M-Bus. Les tarifs sont établis selon les quantités et peuvent inclure la centrale de relève.
Produits similaires
Voir toute la catégorie
AKCP ILPM - Compteur d'énergie électrique en ligne 16 A et 32 A pour baie
- Aucune (filaire)
- Courant
- Tension
AKCP PMS - Compteur d'énergie électrique monophasé et triphasé Modbus
- Aucune (filaire)
- RS-485
- Modbus RTU
HWgroup PRO1-Mb / PRO2-Mb - Compteur d'énergie monophasé M-Bus MID
- Aucune (filaire)
- M-Bus
- Courant
HWgroup PRO1-Mod / PRO2-Mod - Compteur d'énergie monophasé Modbus RTU MID
- Aucune (filaire)
- RS-485
- Modbus RTU
Autres produits HWgroup
Toute la gamme HWgroup
HWgroup Perseus Monitoring 150/155 - Boîtier de supervision IP rack 1U et LTE
- 4G LTE
- Aucune (filaire)
- Ethernet
HWgroup SMS-GW3 LTE - Passerelle SMS 4G pour alertes HTTP et SNMP
- 4G LTE
- 2G / 3G
- Ethernet

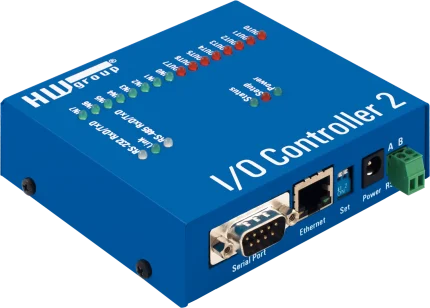

HWgroup I/O Controller 2 - Module E/S Ethernet 8 entrées 8 sorties, Modbus TCP
- Aucune (filaire)
- Ethernet
- RS-485

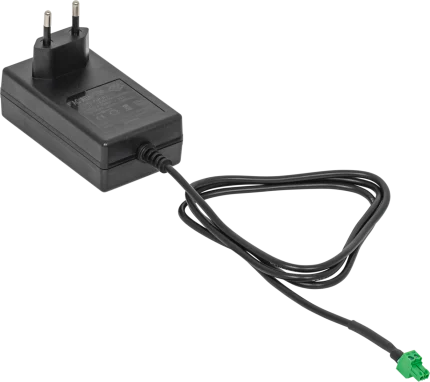

HWgroup Adaptateur secteur 24 V - Alimentation murale EU pour HWgroup
