AKCP PMS - Compteur d'énergie électrique monophasé et triphasé Modbus
- Compteur d’énergie mono ou triphasé 230/400 V 50 Hz pour boîtiers AKCP
- Mesure directe jusqu’à 100 A ou raccordement sur transformateurs de courant
- Tension, courant, facteur de puissance, puissance et énergie actives
- Liaison RS-485 Modbus vers le port Modbus du securityProbe ou du sensorProbeX+
- Précision ±0,5 % en tension et courant, IEC 62053-21, montage rail DIN
| Connectivité radio | Aucune (filaire) |
|---|---|
| Interfaces et bus de terrain | Modbus RTU, RS-485 |
| Grandeur mesurée | Courant, Énergie électrique, Tension |
| Usage | Comptage énergétique, Salle serveur / datacenter |
| Alimentation | Secteur 100-240 V AC |
| Type de montage | Rail DIN |
| Entrées et sorties | Entrée courant (TC) |
| Plage de mesure | Tension : 0,7 à 1,3 Un ; Courant : jusqu’à 100 A en direct, 6 A sur TC |
| Précision | Tension : ±0,5 % ; Courant : ±0,5 % ; Fréquence : ±0,2 % |
| Compatibilité | AKCP securityProbe 5E, AKCP sensorProbeX+, AKCPro Server |
| Autonomie | Sans objet (alimenté) |
| Variante | Monophasé 100 A, triphasé 100 A ou triphasé sur transformateurs de courant |
| Connecteur | Liaison RS-485 Modbus ; câble de puissance jusqu’à 11,5 mm de diamètre |
| Calibre courant | Ib 10 A, Imax 100 A (mesure directe) ; Ib 1,5 A, Imax 6 A (version sur TC) |
| Norme | IEC 62053-21 (énergie active), IEC 62053-23 (énergie réactive) |
| Version | Monophasé 230 V 100 A, Triphasé 230/400 V 100 A, Triphasé 230/400 V sur TC |
- Aucune (filaire)
- RS-485
- Modbus RTU
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Délai moyen : 24/48 h si en stock, sinon environ 3 semaines
- Conseil technique avant-vente
- Tarifs selon les quantités
Le compteur d'énergie Modbus AKCP PMS (Power Monitoring Sensor) mesure la consommation électrique d'un départ, d'une salle ou d'une rangée de baies et la remonte vers un boîtier de supervision AKCP. Tension par phase, courant, facteur de puissance, puissance et énergie actives sont relevés à distance, ce qui supprime les relevés manuels et déclenche une alerte dès qu'une valeur sort de sa plage. Il s'adresse aux exploitants de datacenters, aux gestionnaires techniques et aux intégrateurs chargés du sous-comptage.
Le PMS existe en monophasé 230 V, en triphasé 230/400 V à mesure directe jusqu'à 100 A, et en triphasé sur transformateurs de courant. Il se monte sur rail DIN 35 mm et dialogue en RS-485 Modbus avec le boîtier, qui historise les mesures et les intègre à la supervision d'environnement.
Points forts du PMS
- Versions monophasée et triphasée 4 fils 230/400 V, 50 à 60 Hz ±10 %
- Mesure directe jusqu'à 100 A (Ib 10 A) ou sur transformateurs de courant (Ib 1,5 A, Imax 6 A)
- Mesures : tensions de phase, courant, facteur de puissance, puissance et énergie actives
- Précision ±0,5 % en tension et en courant, ±0,2 % en fréquence
- Conforme IEC 62053-21 (énergie active) et IEC 62053-23 (énergie réactive)
- RS-485 Modbus, jusqu'à 6 compteurs triphasés et 14 monophasés par boîtier
- Consommation propre de 2 W / 10 VA au plus (par phase en triphasé)
- Montage rail DIN 35 mm, boîtier plastique blanc
Applications en bâtiment et sur site technique
- Datacenters et salles serveurs : sous-comptage des départs IT et des groupes froids pour un PUE mesuré en continu.
- Bâtiments tertiaires : suivi des consommations par étage ou par usage dans le cadre du décret tertiaire et des exigences de la GTB.
- Hébergement en colocation : mesure de la consommation par client ou par rangée de baies pour la refacturation.
- Sites télécoms et industriels : surveillance des tensions et des surcharges, avec alerte avant disjonction.
- Collectivités et enseignement : comptage des locaux techniques et des équipements critiques depuis une supervision centralisée.
Intégration et compatibilité
Le PMS se raccorde au port Modbus RS-485 des boîtiers de supervision IP AKCP securityProbe et sensorProbe+ (sensorProbeX+). Le boîtier dispose d'un menu Power Management dédié : plusieurs compteurs mono et triphasés s'y déclarent selon les mesures souhaitées. Les valeurs disposent de seuils d'alarme et d'un outil de graphiques intégré.
Les mesures sont publiées par le boîtier comme ses autres capteurs : notifications par e-mail et SNMP, lecture par un logiciel de supervision et centralisation dans AKCPro Server, qui calcule aussi le PUE en temps réel. Le constructeur conseille d'ajuster l'intervalle d'interrogation Modbus quand de nombreux compteurs partagent la même ligne.
Pour les départs de forte intensité, associez la version sur TC à nos capteurs de courant et TC. Retrouvez tous les compteurs d'énergie électrique et la gamme AKCP.
Versions disponibles

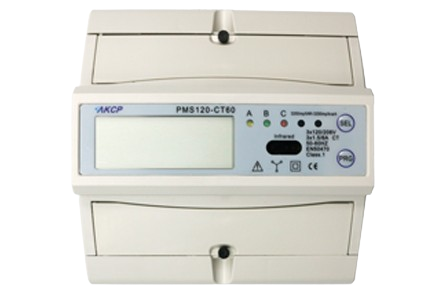

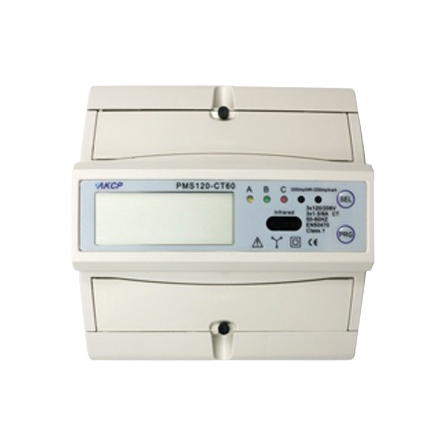

| Référence | Différence | Usage conseillé |
|---|---|---|
| PMS230HCS | Monophasé 230 V 50 Hz, mesure directe jusqu'à 100 A | Départ monophasé, onduleur ou baie alimentée en monophasé |
| PMS220HC3P | Triphasé 4 fils 230/400 V 50 Hz, mesure directe jusqu'à 100 A | Tableau divisionnaire, groupe froid ou départ triphasé jusqu'à 100 A |
| PMS230-CT50 | Triphasé 230/400 V 50 Hz, raccordement sur transformateurs de courant | Arrivée générale ou départ de forte intensité |
Caractéristiques techniques
| Tension nominale | 230 V AC (monophasé) ; 230/400 V AC (triphasé) |
|---|---|
| Plage de tension | 0,7 à 1,3 Un ; 161/279 à 300/520 V AC en triphasé |
| Courant de base et maximal | 10 A et 100 A (mesure directe) ; 1,5 A et 6 A (version sur TC) |
| Plage de courant de fonctionnement | 0,4 % Ib à Imax |
| Tenue aux surintensités | 30 Imax pendant 0,01 s |
| Fréquence | 50 à 60 Hz ±10 % |
| Grandeurs mesurées | Tensions de phase, courant, facteur de puissance, puissance active, énergie active |
| Précision | Tension ±0,5 %, courant ±0,5 %, fréquence ±0,2 % |
| Normes | IEC 62053-21 (énergie active), IEC 62053-23 (énergie réactive) |
| Communication | RS-485, Modbus |
| Consommation propre | 2 W / 10 VA au plus (par phase en triphasé) |
| Température de fonctionnement | -10 à +50 °C |
| Humidité de fonctionnement | 75 % HR au plus |

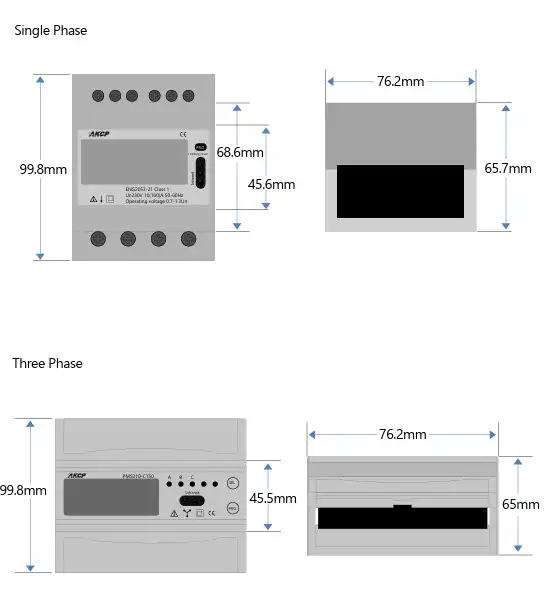

| Dimensions monophasé | 100 x 76 x 65,5 mm, 0,35 kg |
| Dimensions triphasé | 130 x 126 x 65 mm, 0,7 kg |
| Section de câble | Diamètre de câble jusqu'à 11,5 mm |
| Montage | Rail DIN 35 mm |
Critères de sélection
- Connectivité radio
- Aucune (filaire)
- Interfaces et bus de terrain
- RS-485, Modbus RTU
- Grandeur mesurée
- Courant, Tension, Énergie électrique
- Usage
- Salle serveur / datacenter, Comptage énergétique
- Alimentation
- Secteur 100-240 V AC
- Type de montage
- Rail DIN
- Entrées et sorties
- Entrée courant (TC)
- Plage de mesure
- Tension : 0,7 à 1,3 Un ; Courant : jusqu'à 100 A en direct, 6 A sur TC
- Précision
- Tension : ±0,5 % ; Courant : ±0,5 % ; Fréquence : ±0,2 %
- Compatibilité
- AKCP securityProbe 5E, AKCP sensorProbeX+, AKCPro Server
- Autonomie
- Sans objet (alimenté)
- Variante
- Monophasé 100 A, triphasé 100 A ou triphasé sur transformateurs de courant
- Connecteur
- Liaison RS-485 Modbus ; câble de puissance jusqu'à 11,5 mm de diamètre
- Calibre courant
- Ib 10 A, Imax 100 A (mesure directe) ; Ib 1,5 A, Imax 6 A (version sur TC)
- Norme
- IEC 62053-21 (énergie active), IEC 62053-23 (énergie réactive)
- Version
- Monophasé 230 V 100 A, Triphasé 230/400 V 100 A, Triphasé 230/400 V sur TC
Contenu et accessoires compatibles
Le compteur est livré seul. Prévoir un boîtier AKCP doté d'un port Modbus, la liaison RS-485 et, pour la version PMS230-CT50, des transformateurs de courant adaptés aux départs mesurés.
Produits complémentaires : transformateurs de courant à noyau ouvert AKCP, compteur en ligne ILPM pour la mesure par prise, licence AKCPro Server pour la centralisation multisite.
Documentation
Toutes les documentations AKCP
Fiche technique officielle AKCP Power Monitor Sensor (PDF, en anglais) : caractéristiques électriques des trois modèles et plans cotés.
Questions fréquentes
Avec quel boîtier AKCP le compteur PMS fonctionne-t-il ?
Le PMS se raccorde au port Modbus RS-485 des boîtiers AKCP securityProbe et sensorProbe+ équipés de ce port, comme le sensorProbeX+. Il apparaît dans le menu Power Management de l'interface web du boîtier. Il ne se branche pas sur un port capteur RJ45 classique.
Combien de compteurs peut-on raccorder sur un boîtier ?
La fiche technique AKCP indique jusqu'à six compteurs triphasés et quatorze compteurs monophasés sur un même securityProbe ou sensorProbeX+, davantage selon les registres interrogés. Le constructeur recommande d'adapter l'intervalle d'interrogation Modbus au nombre de compteurs et de registres.
Quelle version choisir entre mesure directe et transformateurs de courant ?
Les versions PMS230HCS et PMS220HC3P mesurent en direct jusqu'à 100 A par phase : elles conviennent aux départs de tableaux divisionnaires et d'onduleurs de taille moyenne. La version PMS230-CT50 se raccorde sur des transformateurs de courant (entrée 1,5 A nominal, 6 A maximum) pour les départs de plus forte intensité.
Le PMS permet-il de calculer le PUE d'un datacenter ?
Oui. Les mesures du PMS alimentent le calcul du PUE en temps réel proposé par le sensorProbe+ et AKCPro Server. En plaçant un compteur en tête d'installation et un autre sur l'alimentation IT, on obtient un PUE mesuré et historisé.
Qui peut installer le compteur ?
AKCP précise que l'installation doit être réalisée par un électricien habilité, connaissant les règles applicables. Le compteur se monte sur rail DIN 35 mm dans le tableau électrique.
À propos de AKCP
AKCP est une entreprise américaine fondée en 1981, spécialisée dans la fabrication de solutions de surveillance environnementale pour les centres de données et les infrastructures critiques.
Voir toute la gamme AKCPDemander un devis pour le PMS
Indiquez le nombre de départs à mesurer, leur intensité et le boîtier AKCP en place : nous revenons vers vous sous 24 h ouvrées avec les références adaptées. Les tarifs sont établis selon les quantités et la configuration.
Produits similaires
Voir toute la catégorie
Netvox R718N – Capteur de courant monophasé sans fil LoRaWAN (de 125 à 3000 A)
- LoRaWAN
- Sur batterie
- Sur secteur
Netvox R718N3xx – Capteurs de courant triphasé LoRaWAN avec pinces ampèremétriques clamp-on
- LoRaWAN
- Sur batterie
- Sur secteur
Autres produits AKCP
Toute la gamme AKCP
AKCP DCS - Câble contact sec et module 5 entrées pour sensorProbe+
- Aucune (filaire)
- Ouverture / contact
- Alimenté par le bus

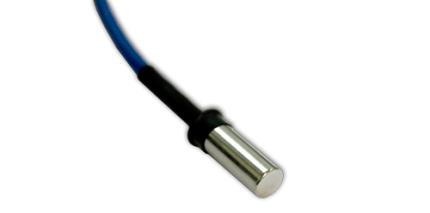

AKCP TMP - Capteur de température RJ45 étalonné NIST pour supervision
- Aucune (filaire)
- Température
- Alimenté par le bus

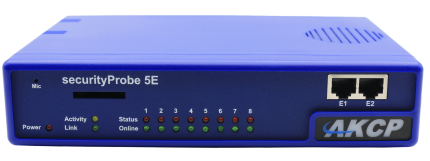

AKCP securityProbe 5E - Boîtier de supervision IP 8 ports, vidéo et Modbus
