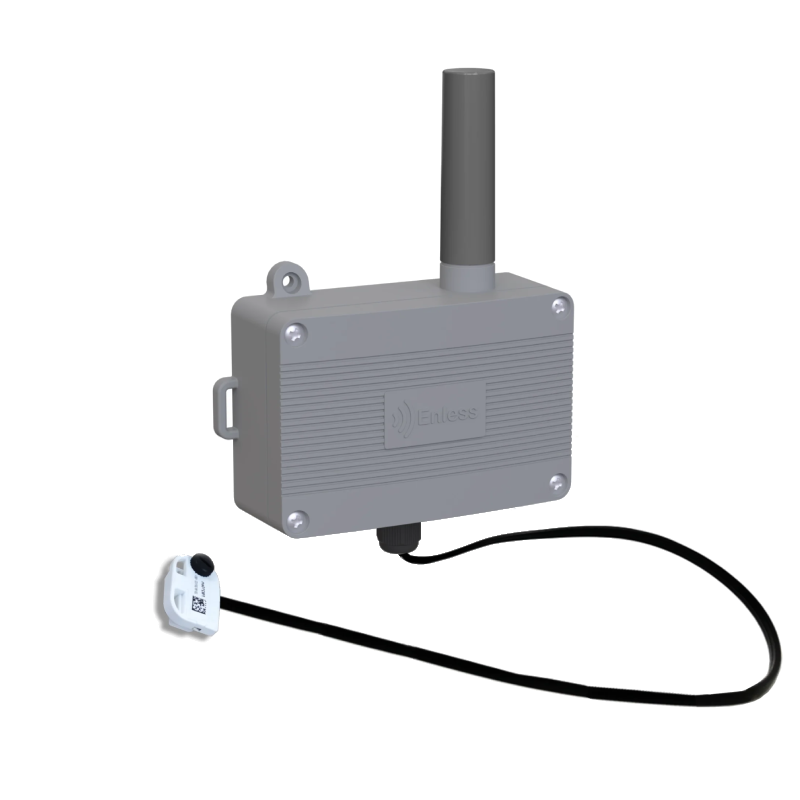

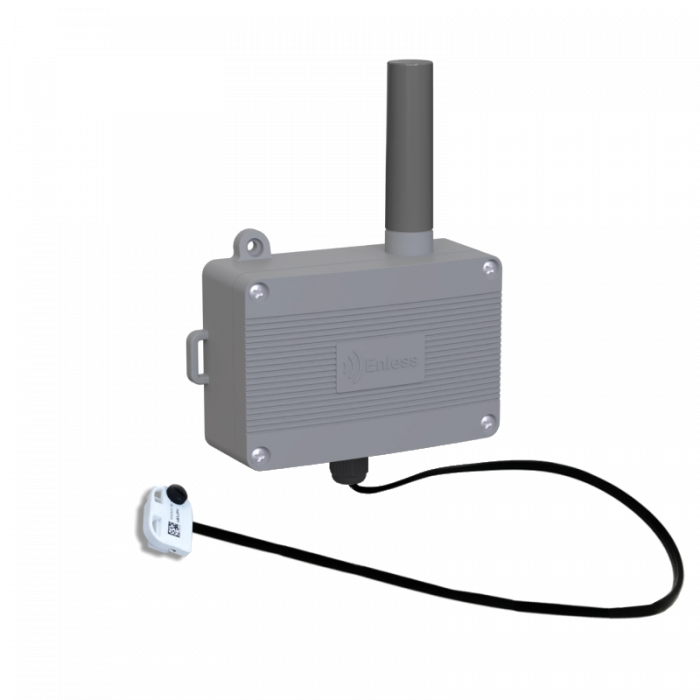

Réf. TX-P-LEDEnless TX PULSE LED 600-038 - Capteur de flashs LED LoRaWAN pour compteur
- Tête de lecture optique pour le voyant LED des compteurs électriques
- Flashs de 3 à 100 ms, fréquence 10 Hz maximum, hors infrarouge
- LoRaWAN classe A et LoRa Easy (protocole Enless), EU868
- Pile lithium type D remplaçable, jusqu'à 15 ans d'autonomie
- Boîtier IP65, certifié LoRaWAN, CE et UKCA
| Connectivité radio | LoRa propriétaire, LoRaWAN |
|---|---|
| Grandeur mesurée | Énergie électrique, Impulsions |
| Usage | Comptage énergétique, GTB / intégration BMS |
| Alimentation | Pile ou batterie intégrée |
| Indice de protection | IP65 / IP66 |
| Type de montage | Mural, Rail DIN |
| Entrées et sorties | Entrée impulsion / comptage |
| Certifications | LoRaWAN certifié |
| Autonomie | Plus de 10 ans |
| Bande de fréquences | 868 MHz (EU868) |
| Compatibilité | Compteurs électriques à voyant LED (hors infrarouge), dont Linky |
| Sonde | Tête de lecture optique LED avec viseur adhésif |
- LoRaWAN
- LoRa propriétaire
- IP65 / IP66
Plusieurs produits ? Ajoutez-les à votre sélection et envoyez une seule demande. Réponse sous 24 h ouvrées, tarifs professionnels et conseil technique.
- Tarif professionnel sur devisRéponse sous 24 h ouvrées
- Délai moyenEnviron une semaine
- Conseil technique avant-venteChoix du matériel, protocoles et intégration
- Tarif selon les quantitésIndiquez vos volumes dans la demande
Le capteur de flashs LED LoRaWAN Enless TX PULSE LED 600-038 assure la télérelève des compteurs électriques électroniques en lisant le voyant lumineux de leur façade. Il s'adresse aux gestionnaires d'énergie, exploitants et intégrateurs qui veulent suivre les consommations d'un bâtiment ou d'un départ sans intervenir sur le compteur ni tirer de câble de comptage.
La tête de lecture optique se fixe sur la LED du compteur grâce à un viseur adhésif. Chaque flash correspond à une quantité d'énergie : le transmetteur les compte et envoie périodiquement l'index par radio, en LoRaWAN ou en LoRa Easy vers un récepteur Enless. La méthode est non intrusive et s'applique par exemple aux compteurs Linky.
Points forts du TX PULSE LED 600-038
- Tête de lecture optique LED, 1 entrée, viseur adhésif fourni
- Tous types de flashs visibles (sauf infrarouge), durée de 3 ms minimum à 100 ms maximum
- Fréquence de flash de 10 Hz au maximum
- Index d'impulsions envoyé périodiquement, toutes les 5 minutes par défaut (configurable)
- Bi-protocole LoRaWAN classe A et LoRa Easy
- Pile lithium 3,6 V type D remplaçable (BAT D 1000-031), jusqu'à 15 ans d'autonomie
- Boîtier IP65 (Nema 4) de 118 x 79 x 43 mm, fixation murale, collier ou rail DIN
- Certifié LoRaWAN, marquages CE et UKCA
Applications en bâtiment et sur site technique
- Tertiaire : suivi des consommations électriques par bâtiment ou par étage pour le décret tertiaire et le pilotage énergétique.
- Collectivités : télérelève des compteurs d'écoles, de gymnases ou de bâtiments communaux dispersés.
- Logistique et industrie : suivi de compteurs divisionnaires sur des départs, des ateliers ou des zones de froid.
- Parcs immobiliers et logements collectifs : relève des compteurs des parties communes sans déplacement sur site.
- Audit énergétique : instrumentation temporaire d'un compteur existant, sans coupure ni intervention électrique.
Intégration et compatibilité
En mode LoRaWAN, le TX PULSE LED rejoint un réseau public ou privé : passerelle LoRaWAN Enless, qui décode nativement ses trames et les expose en table Modbus ou en objets BACnet, passerelle LoRaWAN du marché ou réseau opéré. Le paramétrage se fait alors par downlink. En mode LoRa Easy, il transmet à un récepteur Enless RX MODBUS 500-302, RX BACnet 500-312 ou RX HTTP 500-322, qui gère 50 capteurs Enless au maximum et convertit les données en registres Modbus, en objets BACnet ou en JSON vers un serveur HTTP. Le paramétrage se fait depuis le serveur du récepteur.
Pour retrouver la consommation, Enless précise que la tête optique enregistre 1 impulsion tous les 5 flashs. L'énergie en Wh se calcule donc ainsi : (impulsions x 5) x poids du flash indiqué sur le compteur x rapport du transformateur de courant x rapport du transformateur de tension. Le commutateur de la tête doit rester en position A. Sur un récepteur RX MODBUS, le compteur d'impulsions occupe deux registres de 16 bits. Voir aussi nos compteurs d'impulsions, nos compteurs d'énergie électrique et la gamme Enless Wireless.
Versions disponibles
| Référence | Différence | Usage conseillé |
|---|---|---|
| TX-P-LED (TX PULSE LED 600-038) | Bande EU868, marquages CE et UKCA | Installations en France et en Europe |
| 600-138 (Enless) | Bande US915, LoRaWAN 1.0.4, certifications FCC et ISED | Projets nord-américains, sur demande |
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Fonction | Capteur de flashs LED pour télérelève de compteurs électriques |
| Protocoles radio | LoRaWAN et LoRa Easy (protocole propriétaire Enless) |
| Classe et version LoRaWAN | Classe A, LoRaWAN 1.0.2 (RP001-1.02 revB) |
| Fréquence | EU868 (868 MHz) |
| Identifiants | LoRaWAN : DevEUI, AppEUI, AppKey ; LoRa Easy : LoRa ID |
| Puissance d'émission | 25 mW (14 dBm) |
| Chiffrement | AES128 en mode LoRaWAN |
| Interface de mesure | Tête de lecture optique LED, 1 entrée |
| Type de flashs | Tous types de flashs, sauf infrarouge |
| Durée du flash | 3 ms minimum, 100 ms maximum |
| Fréquence du flash | 10 Hz maximum |
| Comptage | 1 impulsion enregistrée tous les 5 flashs |
| Périodicité d'émission | 5 min par défaut, configurable |
| Alimentation | Pile lithium 3,6 V type D remplaçable (BAT D 1000-031) |
| Autonomie | Jusqu'à 15 ans selon la périodicité (10 ans avec un envoi toutes les 5 min selon le tableau Enless) |
| Paramétrage | LoRaWAN : downlink ; LoRa Easy : serveur du récepteur |
| Voyants | 3 voyants de diagnostic |
| Température de fonctionnement | -20 à +55 °C |
| Indice de protection | IP65 (Nema 4) |
| Dimensions | 118 x 79 x 43 mm (hors antenne) |
| Fixation | Murale (vissée), collier, rail DIN |
| Certifications | CE, UKCA, LoRaWAN |
Critères de sélection
- Connectivité radio
- LoRaWAN, LoRa propriétaire
- Grandeur mesurée
- Énergie électrique, Impulsions
- Usage
- GTB / intégration BMS, Comptage énergétique
- Alimentation
- Pile ou batterie intégrée
- Indice de protection
- IP65 / IP66
- Type de montage
- Mural, Rail DIN
- Entrées et sorties
- Entrée impulsion / comptage
- Certifications
- LoRaWAN certifié
- Autonomie
- Plus de 10 ans
- Bande de fréquences
- 868 MHz (EU868)
- Compatibilité
- Compteurs électriques à voyant LED (hors infrarouge), dont Linky
- Sonde
- Tête de lecture optique LED avec viseur adhésif
Contenu et accessoires compatibles
- Livré avec la tête de lecture optique, son viseur adhésif et la pile type D
- Pile de remplacement Enless BAT D 1000-031, parmi nos batteries et piles de remplacement
- Récepteur LoRa Easy Enless RX MODBUS 500-302 ou RX BACnet 500-312, ou passerelle LoRaWAN
- Pour les compteurs à sortie impulsion : Enless TX PULSE
Documentation
Questions fréquentes
Le TX PULSE LED fonctionne-t-il avec un compteur Linky ?
Oui. Enless cite le Linky parmi les compteurs électriques compatibles : la tête optique se colle sur le voyant LED de consommation. Elle lit les flashs visibles de 3 à 100 ms, mais pas les émetteurs infrarouges.
Comment convertir les impulsions en kWh ?
La tête enregistre 1 impulsion tous les 5 flashs. Multipliez le nombre d'impulsions par 5, puis par le poids du flash indiqué sur le compteur et par les rapports de transformation éventuels (TC, TT). Le résultat est en Wh, à diviser par 1 000 pour obtenir des kWh.
Quelle est l'autonomie de la pile ?
Jusqu'à 15 ans selon la fiche technique. Le tableau d'autonomie Enless donne 10 ans avec un envoi toutes les 5 minutes, 15 ans à 15 minutes et 20 ans à 30 minutes. La pile BAT D 1000-031 est remplaçable.
Faut-il ouvrir le compteur ou couper l'alimentation ?
Non. La lecture est optique et non intrusive : on nettoie la façade autour de la LED, on colle le viseur, puis on visse la tête de lecture dedans.
Quelle différence avec le TX PULSE ?
Le TX PULSE se raccorde à la sortie impulsion filaire d'un compteur. Le TX PULSE LED lit optiquement le voyant d'un compteur électrique qui n'a pas de sortie impulsion câblée.
À propos de Enless
Enless Wireless est un fabricant français qui conçoit, développe et commercialise des produits radio basés sur la technologie LoRa. Ses capteurs TX et récepteurs RX, fabriqués en France, sont destinés aux intégrateurs GTB et CVC qui veulent instrumenter un bâtiment existant sans câblage, pour le suivi énergétique, le confort et la relève de compteurs.
Voir toute la gamme EnlessDemander un devis pour le TX PULSE LED 600-038
Indiquez le nombre de compteurs à relever, leur modèle et la supervision ou la GTB qui recevra les index : notre équipe vous répond sous 24 h ouvrées avec un conseil technique adapté à votre architecture. Les tarifs sont établis selon les quantités et peuvent couvrir l'ensemble des capteurs, récepteurs et accessoires Enless de votre projet.
